معرفی کوتاه

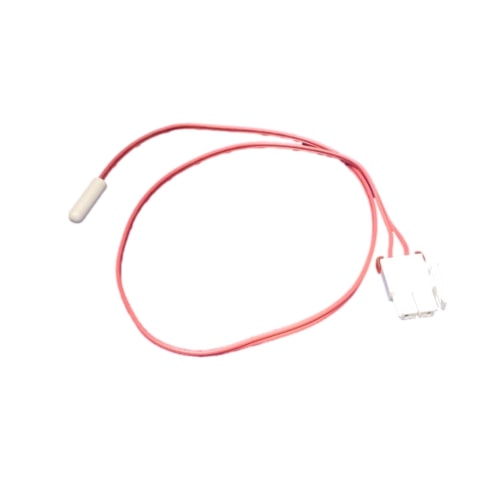

سنسور یخچال ۱۰ کیلو اهم اسنوا مدل 810 یک سنسور دمایی از نوع ترمیستور است که دمای بخش‌های مختلف یخچال را به برد الکترونیکی اعلام می‌کند. این قطعه در تصاویر دارای پروب استوانه‌ای سفید، دو رشته سیم قرمز و سوکت سفید دوپین است.
عملکرد صحیح این سنسور برای کنترل دقیق سرمایش، زمان کارکرد کمپرسور و جلوگیری از یخ‌زدگی یا گرم‌شدن غیرطبیعی کابین اهمیت زیادی دارد.
کاربرد سنسور یخچال اسنوا 810
این سنسور دمای محیط محل نصب را اندازه‌گیری کرده و اطلاعات را به برد الکترونیکی یخچال منتقل می‌کند. برد بر اساس مقاومت سنسور، وضعیت دما را تحلیل کرده و عملکرد قطعاتی مانند کمپرسور، فن و سیستم دیفراست را کنترل می‌کند.
کاربردهای اصلی آن:
- تشخیص دمای کابین یا بخش تعیین‌شده در یخچال؛
- کمک به تنظیم و پایداری دمای دستگاه؛
- کنترل زمان روشن و خاموش‌شدن کمپرسور؛
- کمک به عملکرد صحیح فن‌ها و چرخه سرمایش؛
- پیشگیری از سرمایش بیش از اندازه یا ناکافی؛
- ارسال اطلاعات دمایی موردنیاز به برد دستگاه.
محل دقیق استفاده سنسور در مدل‌های مختلف اسنوا می‌تواند متفاوت باشد؛ بنابراین جایگزینی باید دقیقاً مطابق سنسور قبلی و مدل دستگاه انجام شود.
توضیح فنی
سنسور ۱۰ کیلو اهم معمولاً از نوع NTC است؛ یعنی با افزایش دما، مقاومت الکتریکی آن کاهش پیدا می‌کند و با کاهش دما، مقاومت آن افزایش می‌یابد. برد الکترونیکی با دریافت این تغییرات مقاومت، دمای محل نصب سنسور را تشخیص می‌دهد.
مقدار اسمی این قطعه ۱۰ کیلو اهم است و معمولاً مبنای مقایسه آن در دمای مرجع، حدود 25∘C25^\circ C25∘C، قرار می‌گیرد. با این حال، برای عیب‌یابی دقیق نباید فقط به یک عدد اکتفا کرد؛ زیرا مقاومت سنسور باید با تغییر دما نیز تغییر منطقی و پیوسته داشته باشد.
سنسورهای ۳ کیلو اهم، ۵ کیلو اهم، ۱۰ کیلو اهم و سایر مقادیر، با وجود شباهت ظاهری، لزوماً جایگزین یکدیگر نیستند. نصب سنسور با مقاومت نامناسب می‌تواند باعث دریافت دمای اشتباه توسط برد شود.
علائم احتمالی خرابی سنسور
خرابی یا تغییر مشخصات سنسور دمای یخچال ممکن است با نشانه‌های زیر همراه باشد:
- سردنشدن کافی یخچال یا فریزر؛
- یخ‌زدگی بیش از حد مواد غذایی؛
- کارکرد طولانی‌مدت یا تقریباً دائمی کمپرسور؛
- قطع و وصل نامنظم کمپرسور؛
- نوسان محسوس دمای کابین؛
- نمایش ارور روی پنل در مدل‌های مجهز به سیستم خطایابی؛
- ایجاد برفک غیرعادی، در صورت استفاده سنسور در مدار مرتبط با دیفراست؛
- روشن‌بودن دستگاه، اما نامتعادل‌بودن دمای داخلی.
توجه: این علائم فقط به معنی خرابی سنسور نیستند. برد الکترونیکی، سیم‌کشی، سوکت، فن، المنت، ترموفیوز یا نقص در سیستم گاز و کمپرسور نیز باید بررسی شوند.
راهنمای تشخیص قبل از خرید
پیش از سفارش سنسور، این موارد را بررسی کنید:
- مدل کامل یخچال اسنوا را از برچسب مشخصات دستگاه یادداشت کنید.
- شکل پروب، رنگ سیم‌ها و نوع سوکت سنسور قدیمی را با محصول مقایسه کنید.

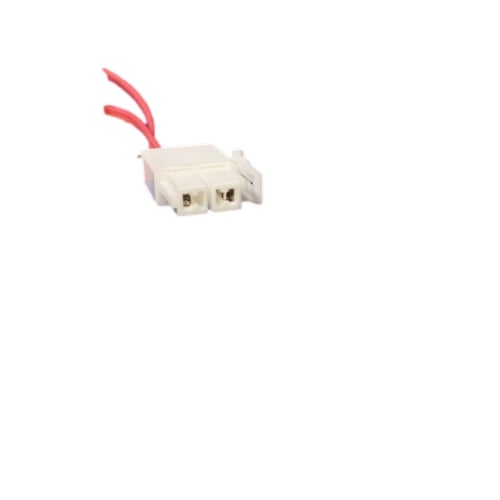

- تعداد پین سوکت را بررسی کنید؛ این مدل دارای سوکت سفید دوپین است.
- از سنسور قدیمی، سوکت و محل نصب آن عکس واضح تهیه کنید.
- سنسور را با مولتی‌متر تست کنید؛ مقاومت آن در دمای محیط باید نزدیک به مقدار مرجع مربوط به مدل ۱۰ کیلو اهم باشد.
- با تغییر دمای پروب، تغییر مقاومت باید منطقی و تدریجی باشد.
- پارگی سیم، سولفاته‌شدن سوکت، قطعی در مسیر سیم‌کشی و شل‌بودن اتصال را نیز بررسی کنید.
نکته فنی تست با مولتی‌متر
برای تست، ابتدا دستگاه را از برق جدا کنید و سوکت سنسور را از مدار جدا نمایید. مولتی‌متر را روی حالت مقاومت (Ω)(\Omega)(Ω) قرار دهید و دو سر سنسور را اندازه‌گیری کنید. برای نتیجه‌گیری دقیق، عدد اندازه‌گیری‌شده باید با دمای محیط و جدول فنی همان سنسور مقایسه شود.
مشاوره رایگان پیش از خرید
برای اطمینان از سازگاری سنسور با یخچال شما، پیش از ثبت سفارش این اطلاعات را برای پشتیبانی هوم پارتینو ارسال کنید:
- عکس واضح از سنسور قبلی؛
- عکس نزدیک از سوکت و تعداد پین‌ها؛
- عکس محل نصب سنسور؛
- مدل کامل یخچال اسنوا از روی پلاک دستگاه؛
- در صورت امکان، عدد مقاومت سنسور قبلی در دمای محیط.
این بررسی ساده، احتمال خرید اشتباه بین سنسورهای ظاهراً مشابه اسنوا را به حداقل می‌رساند.
راهنمای نصب ایمن
- پیش از بازکردن هر بخش، دوشاخه یخچال را از برق جدا کنید.
- محل نصب و مسیر سیم سنسور قبلی را قبل از باز کردن، ثبت یا عکس‌برداری کنید.
- از کشیدن سیم‌ها برای خارج‌کردن سوکت خودداری کنید؛ سوکت را از بدنه پلاستیکی آن جدا کنید.
- پروب سنسور جدید را دقیقاً در همان محل سنسور قبلی قرار دهید.
- سوکت دوپین را بدون فشار یا تغییر در پایه‌ها متصل کنید.
- سیم را از مسیر فن، المنت، لبه‌های تیز و بخش‌های داغ دور نگه دارید.
- پس از مونتاژ، عملکرد سرمایش و ثبات دمای دستگاه را بررسی کنید.
اگر تجربه کافی در بازکردن پنل‌های داخلی یخچال یا کار با برد الکترونیکی ندارید، نصب قطعه را به تعمیرکار بسپارید.
نکات مهم هنگام خرید
- این محصول، سنسور ۱۰ کیلو اهم برای یخچال اسنوا مدل 810 است.
- سوکت سفید دوپین، سیم‌های قرمز و پروب سفید استوانه‌ای باید با قطعه قبلی تطبیق داده شوند.
- شباهت ظاهری به‌تنهایی برای انتخاب سنسور کافی نیست.
- از جایگزینی آن با سنسورهای ۳K، ۵K یا سنسورهای دارای سوکت متفاوت خودداری کنید.
- کد فنی و محل نصب سنسور قبلی، در صورت موجودبودن، معیارهای مهمی برای انتخاب هستند.
- پیش از تعویض، ابتدا از سلامت برد، سوکت و سیم‌کشی اطمینان حاصل کنید.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
- روش‌های مختلف ارسال با پست، تیپاکس و باربری؛
- ضمانت ترب؛
- پروانه کسب؛
- ضمانت مرجوعی طبق شرایط فروشگاه؛
- تنوع بالای قطعات؛
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
- پشتیبانی فعال قبل و بعد از خرید.
محصولات و مقالات مرتبط
محصولات مرتبط
- برد الکترونیکی یخچال اسنوا
- سنسور دیفراست یخچال اسنوا
- سنسور فریزر اسنوا
- فن اواپراتور یخچال
- ترموفیوز یخچال
- المنت دیفراست یخچال
- سوکت و سیم‌کشی سنسور یخچال
مقالات مرتبط
- آموزش تست سنسور یخچال با مولتی‌متر
- علت یخ‌زدگی مواد غذایی در یخچال
- علت یکسره کارکردن کمپرسور یخچال
- علت سردنشدن یخچال و فریزر
- تفاوت سنسور ۵ کیلو اهم و ۱۰ کیلو اهم یخچال
سوالات متداول
آیا این سنسور برای تمام یخچال‌های اسنوا مناسب است؟
خیر. سنسورها در مدل‌های مختلف اسنوا ممکن است از نظر مقدار مقاومت، نوع سوکت، طول سیم و محل نصب متفاوت باشند. مدل دستگاه و قطعه قبلی باید بررسی شود.
آیا سنسور ۱۰ کیلو اهم را می‌توان با مدل ۵ کیلو اهم جایگزین کرد؟
خیر. برد الکترونیکی بر اساس مشخصات مقاومت سنسور طراحی شده است. جایگزینی سنسور ۱۰K با ۵K یا سایر مقادیر می‌تواند عملکرد سرمایش را مختل کند.
از کجا بفهمم سنسور یخچال خراب است؟
تست مقاومت با مولتی‌متر، بررسی تغییر مقاومت هنگام سرد یا گرم‌شدن پروب و تطبیق نتیجه با مشخصات فنی سنسور، روش مطمئن‌تری برای تشخیص است.
آیا خرابی سنسور باعث یکسره کارکردن یخچال می‌شود؟
بله، اگر برد دمای نادرستی از سنسور دریافت کند، ممکن است کمپرسور بیش از حد کار کند؛ اما برد، سیم‌کشی و مشکلات سیستم سرمایش هم باید بررسی شوند.
آیا رنگ سیم‌ها معیار قطعی انتخاب سنسور است؟
خیر. رنگ سیم تنها یک نشانه ظاهری است. مقدار مقاومت، نوع سوکت، شکل پروب و مدل دستگاه باید هم‌زمان بررسی شوند.
جمع‌بندی و دعوت به خرید
سنسور یخچال ۱۰ کیلو اهم اسنوا مدل 810 با پروب سفید استوانه‌ای، سیم قرمز و سوکت سفید دوپین برای کنترل دمای یخچال و ارسال اطلاعات صحیح به برد الکترونیکی کاربرد دارد.
برای خرید مطمئن، پیش از سفارش مشخصات ظاهری، مقدار اهم و مدل کامل دستگاه را با سنسور قبلی تطبیق دهید. اگر در انتخاب قطعه تردید دارید، عکس سنسور و مدل یخچال را برای پشتیبانی هوم پارتینو ارسال کنید تا از انتخاب اشتباه جلوگیری شود.
