معرفی کوتاه
سنسور دمای یخچال سینجر ۱۰ کیلو اهم، قطعهای از نوع NTC است که دمای بخشهای مختلف یخچال را اندازهگیری کرده و اطلاعات لازم را به برد الکترونیکی ارسال میکند. برد با استفاده از داده این سنسور، عملکرد کمپرسور، فن و در مدلهای نوفراست، سیکل دیفراست را مدیریت میکند.

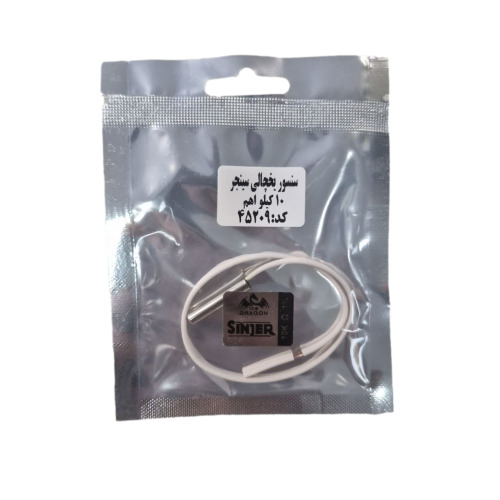

این محصول با برند Sinter / سینجر، سیم سفید و پروب روکشدار عرضه شده و روی بستهبندی آن مقدار ۱۰ کیلو اهم درج شده است.
کاربرد سنسور یخچال ۱۰ کیلو اهم سینجر
این سنسور، بسته به طراحی یخچال و محل نصب، برای موارد زیر کاربرد دارد:
- تشخیص دمای کابین یخچال یا فریزر
- ارسال اطلاعات دما به برد الکترونیکی
- کمک به کنترل زمان روشن و خاموش شدن کمپرسور
- کنترل عملکرد فن در مدلهای دارای فن
- مشارکت در مدیریت چرخه دیفراست در یخچالهای نوفراست
- جایگزینی سنسور معیوب با مقاومت اسمی مشابه و فرم فیزیکی سازگار
محل دقیق کاربرد سنسور، اعم از سنسور محیطی، اواپراتور یا دیفراست، باید با توجه به مدل یخچال و محل قرارگیری قطعه قبلی تعیین شود.
توضیح فنی
سنسورهای ۱۰ کیلو اهم یخچال از نوع NTC هستند؛ یعنی با افزایش دما، مقدار مقاومت الکتریکی آنها کاهش پیدا میکند و با کاهش دما، مقاومت افزایش مییابد. برد الکترونیکی با اندازهگیری این تغییرات، دمای واقعی محل نصب سنسور را تشخیص میدهد.
برای نمونه، مقاومت این سنسور در دمای اتاق و نزدیک به 25∘C25^\circ C25∘C باید تقریباً در محدوده ۱۰ کیلو اهم باشد. این مقدار ممکن است با توجه به دمای محیط، تلرانس قطعه و دقت مولتیمتر اندکی تغییر کند.
استفاده از سنسوری با اهم نامتناسب، مانند سنسورهای ۵، ۱۱ یا ۱۵ کیلو اهم، میتواند باعث تحلیل نادرست دما توسط برد و در نتیجه ایجاد اختلال در سرمایش یا دیفراست شود.
علائم احتمالی خرابی سنسور
خرابی سنسور دما ممکن است با علائم زیر همراه باشد:
- سرد شدن بیش از حد و یخ زدن مواد غذایی داخل کابین
- ضعیف شدن سرما یا گرم شدن یخچال
- یکسره کار کردن کمپرسور
- دیر روشن شدن یا زود خاموش شدن کمپرسور
- نوسان دمای داخل یخچال
- ایجاد برفک غیرعادی در مدلهای نوفراست
- اجرا نشدن صحیح دیفراست، در صورت استفاده سنسور در مدار یخزدایی
- نمایش ارور سنسور یا خطای دما در مدلهای دارای نمایشگر
این نشانهها قطعی نیستند؛ خرابی برد، سیمکشی، فن، المنت، ترموفیوز یا نشتی گاز نیز میتواند علائم مشابه ایجاد کند.
راهنمای تشخیص قبل از خرید
پیش از تهیه سنسور، موارد زیر را بررسی کنید:
- مقاومت سنسور قبلی: با مولتیمتر در دمای محیط اندازه بگیرید؛ مقدار باید نزدیک به 10kΩ10\text{k}\Omega10kΩ باشد.
- فرم پروب: شکل، قطر و طول پروب سنسور قبلی را با محصول مقایسه کنید.
- طول سیم: مسیر عبور سیم و طول موردنیاز را بررسی کنید.
- سوکت و کانکتور: در صورت وجود سوکت، تعداد پین، فرم خار و جایگاه آن باید تطبیق داده شود.
- مدل کامل یخچال: مدل درجشده روی پلاک دستگاه را برای تطبیق دقیق در اختیار کارشناس قرار دهید.
- محل نصب: مشخص کنید سنسور قبلی در کابین، روی اواپراتور یا نزدیک مسیر هوای سرد نصب بوده است.
روش تست با مولتیمتر
- دستگاه را از برق جدا کنید.
- سوکت سنسور را از برد جدا نمایید.
- مولتیمتر را روی رنج 20kΩ20\text{k}\Omega20kΩ قرار دهید.
- دو سر سنسور را اندازهگیری کنید.
- در دمای اتاق، عدد نزدیک به ۱۰ کیلو اهم قابل انتظار است.
- با گرم کردن ملایم پروب، مقدار مقاومت باید کاهش پیدا کند؛ با سرد کردن آن، مقاومت باید افزایش یابد.
باکس مشاوره رایگان هوم پارتینو
قبل از خرید، عکس سنسور قدیمی و مدل یخچال را ارسال کنید
برای انتخاب سنسور صحیح، تصاویر و اطلاعات زیر را ارسال نمایید:
- عکس واضح از سنسور قدیمی و محل نصب آن
- تصویر سوکت یا سرسیم سنسور
- عکس پلاک مدل کامل یخچال
- مقدار اهم اندازهگیریشده با مولتیمتر، در صورت امکان
کارشناسان هوم پارتینو با بررسی نوع پروب، طول سیم، اتصال و مقدار اهم، به انتخاب صحیح قطعه کمک میکنند.
راهنمای نصب ایمن
- یخچال را از برق جدا کنید.
- قاب محل نصب سنسور را با دقت باز کنید.
- قبل از جدا کردن قطعه، از مسیر سیمکشی و جای سنسور عکس بگیرید.
- سنسور معیوب را بدون آسیب زدن به سیمکشی خارج کنید.
- پروب سنسور جدید را دقیقاً در جایگاه فابریک قبلی نصب کنید.
- سیم را از مسیر اصلی عبور دهید و از تماس آن با لبههای تیز یا پروانه فن جلوگیری کنید.
- در صورت وجود سوکت، آن را کامل و بدون فشار اضافی جا بزنید.
- قابها را ببندید و پس از روشن کردن یخچال، عملکرد دما را در چند ساعت آینده بررسی کنید.
اگر سنسور در بخش اواپراتور یا مدار دیفراست قرار دارد، نصب اصولی و عایقبندی مناسب اهمیت بالایی دارد.
نکات مهم هنگام خرید و نصب
- سنسور را فقط بر اساس ظاهر یا رنگ سیم انتخاب نکنید.
- مقدار ۱۰ کیلو اهم باید با سنسور قبلی و برنامه برد دستگاه سازگار باشد.
- از جایگزینی سنسور ۱۰ کیلو اهم با مدلهای ۵ یا ۱۱ کیلو اهم خودداری کنید.
- سوکت یا سیم سنسور را بدون نقشه و شناخت مدار بهصورت غیراصولی تغییر ندهید.
- در صورت قطعی، سولفاته شدن یا پوسیدگی سیم، مسیر سیمکشی نیز باید بررسی شود.
- اگر سنسور روی اواپراتور نصب میشود، اتصال حرارتی صحیح آن با محل فابریک ضروری است.
- پس از تعویض، به دستگاه زمان کافی دهید تا به دمای پایدار برسد.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه
- روشهای مختلف ارسال با پست، تیپاکس و باربری
- ضمانت ترب
- پروانه کسب
- ضمانت مرجوعی طبق شرایط فروشگاه
- تنوع بالای قطعات
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز
- پشتیبانی فعال قبل و بعد از خرید
علائم خرابی سنسور یخچال
سنسور دما وظیفه دارد دمای داخل یخچال را اندازهگیری کرده و به برد الکترونیکی ارسال کند. خرابی این قطعه باعث برهم خوردن عملکرد سرمایش دستگاه میشود.
علائم متداول:
- سرمای بیش از حد یا کاهش شدید سرمایش
- روشن و خاموش شدن مکرر موتور
- یخزدگی مواد غذایی یا فساد سریع آنها
- نمایش ارور یا کد خطا روی پنل
آموزش تعویض سنسور یخچال
: مراحل کار به صورت ایمن:
- دستگاه را از برق بکشید.
- محل نصب سنسور (معمولاً روی اواپراتور یا دیواره داخلی) را پیدا کنید.
- پوشش یا کاور را باز کنید.
- سوکت سنسور را جدا کرده و قطعه جدید را جایگزین کنید.
- قطعه اورجینال متناسب با مدل دستگاه را استفاده کنید.
- پس از بستن کاور، دستگاه را روشن و تست کنید.
نکته: نصب قطعه غیراصل یا اشتباه ممکن است به برد یا کمپرسور آسیب بزند.
علت خرابی سنسور یخچال
- نوسان یا شوکهای برق
- نفوذ رطوبت یا آب به بخش الکتریکی
- پوسیدگی یا قطعی سیمها
- یخزدگی شدید اطراف سنسور
- استهلاک ناشی از طول عمر بالا
محصولات مرتبط
- ترموفیوز سنسوردار یخچال
- سنسور دیفراست یخچال
- سنسور دمای ۵ کیلو اهم یخچال
- سنسور دمای ۱۱ کیلو اهم یخچال
- هیتر دیفراست یخچال
- موتور فن اواپراتور
- برد الکترونیکی یخچال
- دمپر هوای یخچال
- سوکت و سیم رابط سنسور یخچال
مقالات و آموزشهای مرتبط
- نحوه تست سنسور دمای یخچال با مولتیمتر
- تفاوت سنسورهای ۵، ۱۰ و ۱۱ کیلو اهم یخچال
- علت یخ زدن مواد غذایی در یخچال
- علت یکسره کار کردن کمپرسور یخچال
- علت برفک زدن اواپراتور در یخچال نوفراست
- علائم خرابی سنسور دما و برد یخچال
سوالات متداول
آیا این سنسور برای تمام یخچالها مناسب است؟
خیر. این سنسور برای دستگاههایی مناسب است که از سنسور NTC با مقاومت اسمی ۱۰ کیلو اهم استفاده میکنند. تطبیق سوکت، طول سیم، فرم پروب و مدل دستگاه ضروری است.
آیا سنسور ۱۰ کیلو اهم را میتوان با سنسور ۱۱ کیلو اهم جایگزین کرد؟
خیر، مگر آنکه سازنده دستگاه یا نقشه فنی برد چنین سازگاریای را تأیید کند. اختلاف مقاومت میتواند باعث تشخیص نادرست دما شود.
مقدار سنسور سالم در دمای اتاق چقدر است؟
در دمای نزدیک به 25∘C25^\circ C25∘C، مقدار سنسور باید حدود 10kΩ10\text{k}\Omega10kΩ باشد. عدد دقیق با تغییر دمای محیط تغییر میکند.
اگر سنسور سالم باشد ولی یخچال درست کار نکند، مشکل از چیست؟
ممکن است برد الکترونیکی، سیمکشی، فن، هیتر، ترموفیوز، گاز دستگاه یا بخشهای دیگر دچار مشکل باشند و نیاز به بررسی تخصصی دارند.
جمعبندی و دعوت به خرید
سنسور یخچال سینجر مدل ۱۰ کیلو اهم یک قطعه کاربردی برای تشخیص دما و ارسال اطلاعات دقیق به برد الکترونیکی یخچال است. این محصول با سیم سفید و پروب روکشدار عرضه میشود و برای جایگزینی سنسورهای سازگار ۱۰ کیلو اهم کاربرد دارد.
برای جلوگیری از خرید اشتباه، پیش از ثبت سفارش حتماً تصویر سنسور قبلی، سوکت، محل نصب و پلاک مدل یخچال را برای کارشناسان هوم پارتینو ارسال کنید.
