معرفی محصول

ترموستات دیجیتال STC-100A ساخت شرکت الیتک (Elitech) یک کنترلر دمای قابل برنامه‌ریزی با نمایشگر دیجیتال است که برای کنترل دمای یخچال، سردخانه، دستگاه‌های تهویه و گلخانه‌ها استفاده می‌شود. این قطعه به دلیل دقت بالا، نصب آسان و قابلیت تنظیم دلخواه، جایگاه ویژه‌ای بین تعمیرکاران و سازندگان تجهیزات برودتی پیدا کرده است.

کاربرد محصول

• کنترل دمای انواع یخچال، فریزر و سردخانه
• مناسب برای گلخانه، آکواریوم، دستگاه‌های جوجه‌کشی و اتاق سرور
• تنظیم اتوماتیک دمای روشن و خاموش شدن کمپرسور
• قابل استفاده در محیط‌های صنعتی و خانگی

ویژگی‌های محصول

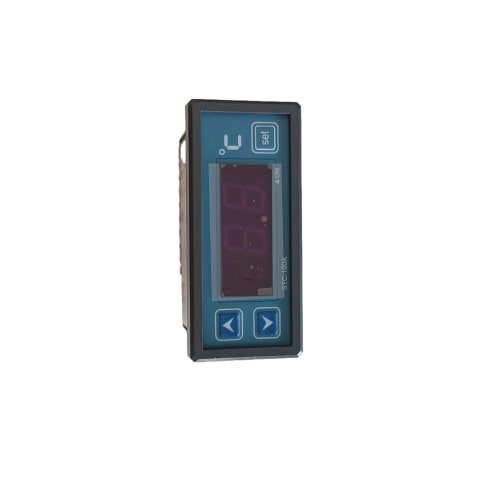

• دارای نمایشگر LED بزرگ و خوانا
• دقت کنترل دما تا ۰.۱ درجه سانتی‌گراد
• تنظیم نقطه روشن/خاموش، هیسترزیس و تأخیر زمانی

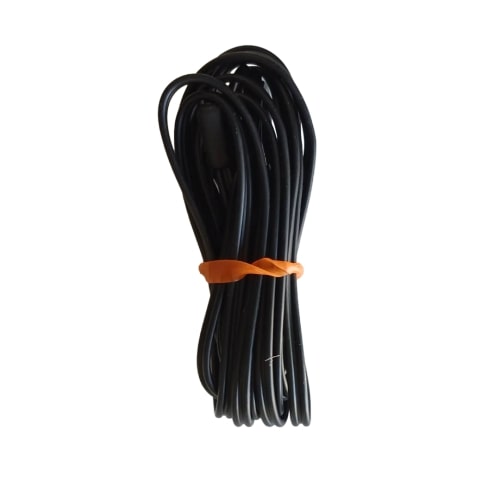

• اتصال آسان به سنسور دما با سیم بلند
• رله خروجی تا ۵ آمپر مناسب انواع کمپرسور و المنت
• مصرف برق فوق‌العاده کم
• عملکرد قابل اطمینان، طول عمر بالا
• کالیبره آسان و منوی تنظیمات ساده
• دارای استاندارد CE و RoHS

توضیحات تخصصی

STC-100A یک کنترلر تک رله (یک خروجی) است که با ولتاژ 220VAC کار می‌کند و قابلیت خواندن دمای لحظه‌ای با سنسور NTC را دارد. می‌توانید دمای شروع و پایان عملکرد کمپرسور یا المنت را به راحتی تنظیم کنید. این کنترلر دارای سیستم ضد قطع ناگهانی برق، قابلیت تنظیم آلارم حد بالا/پایین و حفاظت برای دستگاه‌های حساس است. نقشه سیم‌کشی و راهنمای نصب روی خود دستگاه درج شده است و کار نصب را بسیار ساده می‌کند.

نشانه‌های نیاز به تعویض

• اختلال در نمایش ارقام یا خاموش شدن ناگهانی
• خطای مداوم در خواندن سنسور (Error)
• عدم روشن شدن خروجی رله علیرغم رسیدن به دمای تنظیم‌شده
• دقت پایین یا نوسان بیش از حد دما
• آسیب فیزیکی به نمایشگر یا برد

علل متداول خرابی

• ورود آب یا رطوبت به داخل دستگاه
• اتصال اشتباه برق یا شوک الکتریکی
• استفاده بیش از توان خروجی رله
• آسیب دیدن سنسور دما
• افزایش ولتاژ یا نوسانات شدید برقی

پارامترهای مهم برای خرید

• تطبیق ولتاژ تغذیه با برق شهری (220VAC)
• ظرفیت جریان رله خروجی (۵ آمپر)
• نوع و طول کابل سنسور
• سازگاری ابعاد با محل نصب
• استاندارد و کیفیت ساخت برند Elitech
• اعتبار فروشنده و برخورداری از گارانتی
• خوانایی نمایشگر
• راحتی منوی تنظیمات
• پشتیبانی از تنظیمات هیسترزیس و تاخیر
• اصالت و سلامت فیزیکی دستگاه

راهنمای نصب

۱. دستگاه را در محل تعبیه‌شده (پنل یا جعبه تابلو برق) جایگذاری کنید.

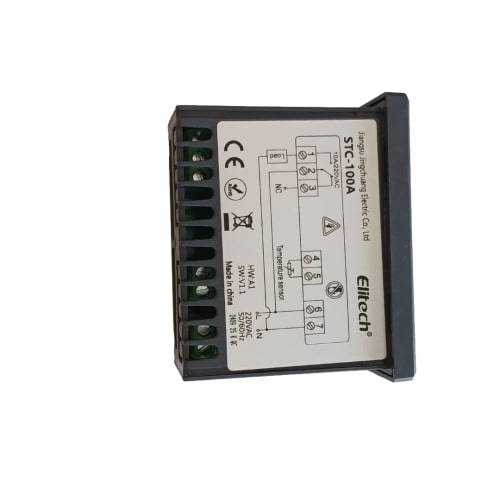

۲. سیم‌های برق ورودی 220V و خروجی Load را طبق نقشه پشت دستگاه نصب نمایید.

۳. سنسور دما را مطابق نقشه و در محل مناسب نصب کنید.

۴. از نصب صحیح و محکم بودن اتصالات مطمئن شوید.

۵. دستگاه را روشن کنید و تنظیمات دمای روشن/خاموش را انجام دهید.

نکته: جهت ایمنی، نصب توسط فرد متخصص انجام شود و به ظرفیت جریان خروجی دقت گردد.

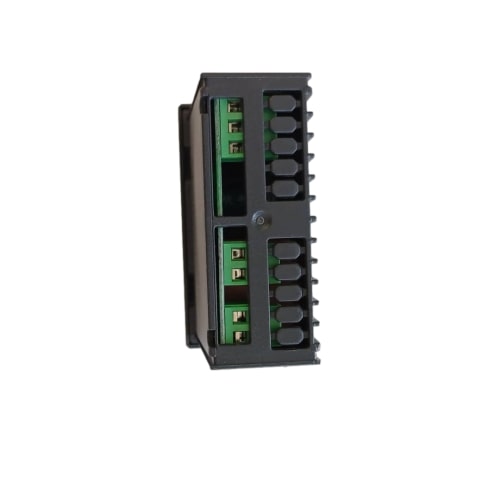

سیم‌بندی در یک نگاه

• ترمینال 1-2: تغذیه ورودی 220V
• ترمینال 3-4: رله کولر/خنک‌کننده
• ترمینال 5-6: رله هیتر/گرم‌کننده
• ترمینال 7-8: اتصال سنسور دما

  نکته: مدل STC-1000A تنها خروجی سرمایش دارد ولی STC-1000 اصلی (دو رله دارد) برای سرمایش و گرمایش مجزا است!

ترموستات یخچال برندهای مختلف

ترموستات یخچال ال جی (LG)

• مدل‌های پرکاربرد:
  • 5221JB2004A (برای سری‌های جدید)
  • 5221FR2006G (مخصوص سایدبای‌ساید)
  • 5221JB2002B (مدل‌های قدیمی‌تر)
• ویژگی‌های فنی:
  • دقت کنترل دما: ±0.5°C
  • محدوده دمایی: -20°C تا +20°C
  • جریان مجاز: 6.5A/250V
  • مقاوم در برابر نوسانات برق

ترموستات یخچال سامسونگ (Samsung)

• مدل‌های رایج:
  • DA97-05457A (دیجیتال)
  • DA61-01415A (مکانیکی)
  • DC47-00019A (مخصوص مدل‌های فرانسوی)
• مشخصات کلیدی:
  • سیستم ضد یخ‌زدگی هوشمند
  • حفاظت سه‌گانه (الکتریکی، حرارتی، اضافه بار)
  • عمر مفید: 10-12 سال

ترموستات یخچال دوو (Daewoo)

• انواع متداول:
  • 3851FR2002A (استاندارد)
  • 3851FR2003B (آنالوگ)
  • 3851FR2005C (نوفراست)
• ویژگی‌ها:
  • طراحی فشرده (4×6×3 سانتی‌متر)
  • نصب آسان با پیچ‌های M4
  • گارانتی 24 ماهه

روش تعویض ترموستات یخچال

ابزار مورد نیاز:

1. پیچ‌گوشتی چهارسو (PH2 و PH3)
2. آچار آلن سایز 4، 5 و 6
3. مولتی‌متر دیجیتال
4. انبردست عایق‌دار
5. چسب حرارتی مخصوص

مراحل تعویض:

1. قطع کامل برق:

   • فیوز مربوطه را قطع کنید
   • از قطع بودن برق اطمینان حاصل کنید

2. دسترسی به ترموستات:

   • در مدل‌های جدید: پشت صفحه کنترل
   • در مدل‌های قدیمی: پشت محفظه سبزیجات

3. برداشتن ترموستات معیوب:

   • از مدار عکس بگیرید
   • سیم‌ها را علامت‌گذاری کنید
   • پیچ‌ها را با گشتاور مناسب باز کنید

4. نصب ترموستات جدید:

   • لوله مویی را در جای خود قرار دهید
   • اتصالات را مطابق مدار وصل کنید
   • پیچ‌ها را محکم ببندید

5. تست نهایی:

   • پس از 30 دقیقه روشن کنید
   • دمای یخچال را در نقاط مختلف چک کنید
   • عملکرد کمپرسور را بررسی نمایید

انواع ترموستات یخچال

1. ترموستات‌های مکانیکی

• ویژگی‌ها:
  • ساختار ساده با دو فلز متفاوت
  • کنتاکت‌های نقره‌ای
  • تعمیرپذیری تا 80%
  • قیمت: 200-400 هزار تومان

2. ترموستات‌های دیجیتال

• مشخصات:
  • سنسور NTC با دقت ±0.2°C
  • نمایشگر LCD
  • تنظیم دما با دقت 0.5 درجه
  • قیمت: 450-900 هزار تومان

3. ترموستات‌های هوشمند

• قابلیت‌ها:
  • اتصال WiFi/Bluetooth
  • کنترل از راه دور
  • گزارش‌گیری خودکار
  • قیمت: 1.2-2.5 میلیون تومان

قیمت ترموستات یخچال قدیمی

عوامل موثر بر قیمت:

• نوع ترموستات (مکانیکی/دیجیتال)
• برند سازنده
• سال ساخت یخچال
• خدمات گارانتی

برای مشاهده تمام ترموستات ها اینجا کلیک کنید

تعمیر ترموستات یخچال

روش‌های عیب‌یابی:

1. تست مقاومت:

   • در 5°C: 5-10 کیلواهم
   • در 25°C: 2-5 کیلواهم

2. بررسی اتصالات:

   • مقاومت بین ترمینال‌ها <0.5 اهم
   • اتصال بدنه >10 مگااهم

3. کالیبراسیون:

   • با پیچ گوشتی مخصوص
   • هر دور = 2°C تغییر دما

هشدارها:

• از تعویض با مدل نامشابه خودداری کنید
• در صورت ذوب شدگی، تعویض فوری ضروری است
• ترموستات‌های دیجیتال معمولاً غیرقابل تعمیرند

مزایای خرید از هوم پارتینو

• تضمین اصالت و کیفیت محصولات
• ارسال سریع به سراسر کشور
• مشاوره تخصصی رایگان جهت نصب و راه‌اندازی
• قیمت شفاف و رقابتی
• پشتیبانی فنی
• تضمین سلامت فیزیکی تا زمان تحویل

پرسش‌های پرتکرار

1. آیا STC-100A قابلیت کنترل سرمایش و گرمایش را همزمان دارد؟

• این مدل یک رله خروجی دارد و معمولا فقط یکی از سرمایش یا گرمایش فعال می‌شود. مدل STC-1000 دو رله دارد.

2. نوع سنسور این ترموستات چیست؟

• سنسور NTC 10kΩ، مقاوم و دقیق با سیم بلند.

3. تا چه جریانی می‌توان به رله خروجی متصل کرد؟

• ۵ آمپر در ۲۲۰ ولت AC (حدود ۱۱۰۰ وات).

4. آیا دستگاه در قطع برق ریست می‌شود؟

• خیر، تنظیمات دستگاه در حافظه داخلی ذخیره می‌شوند و بعد از برق‌رفتن تنظیمات باقی می‌مانند.

5. آیا تنظیم و نصب آن نیاز به تخصص دارد؟

• بهتر است نصب توسط تعمیرکار یا برق‌کار مجرب انجام شود، اما تنظیمات آن بسیار ساده و کاربرپسند است.
