معرفی کوتاه

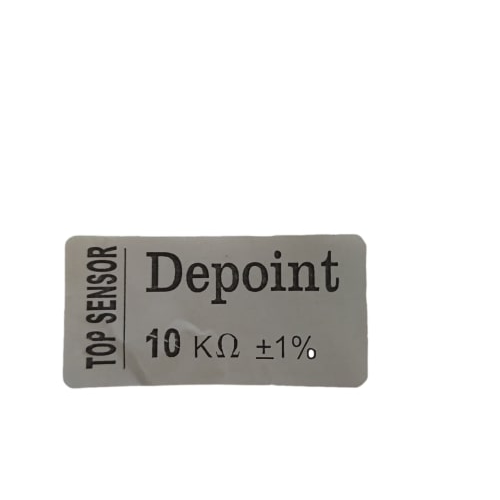

سنسور یخچال دیپوینت مدل ۱۰ کیلو اهم با تلرانس ±۱٪، قطعه‌ای برای اندازه‌گیری دمای بخش مشخص‌شده در یخچال و ارسال اطلاعات به برد الکترونیکی است. روی برچسب محصول عبارت‌های TOP SENSOR، Depoint و 10 KΩ ±1% درج شده است.

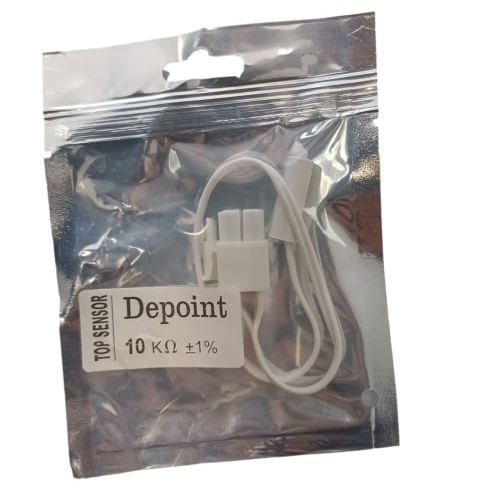

این سنسور دارای پروب سفید، سیم روشن و اتصال سوکت‌دار بوده و داخل بسته‌بندی نقره‌ای عرضه می‌شود. پیش از خرید، مقدار اهم، محل نصب، فرم پروب و نوع اتصال سنسور قبلی را با این مدل تطبیق دهید.
کاربرد سنسور یخچال دیپوینت
سنسور دمای یخچال با تشخیص دمای محل نصب، اطلاعات لازم را به برد کنترل منتقل می‌کند. برد الکترونیکی نیز بر اساس این اطلاعات، عملکرد سیستم سرمایش را مدیریت می‌نماید.
کاربردهای اصلی این سنسور عبارت‌اند از:
- اندازه‌گیری دمای بخش مربوطه در یخچال
- ارسال اطلاعات دما به برد اصلی
- کمک به کنترل عملکرد کمپرسور
- کمک به تنظیم دمای کابین
- پایش دمای محل نصب سنسور
- جایگزینی سنسور معیوب یا دارای مقاومت غیرطبیعی
- استفاده در جایگاه مشخص‌شده با عنوان TOP SENSOR در دستگاه‌های سازگار
عبارت TOP SENSOR روی بسته‌بندی محصول دیده می‌شود؛ اما محل دقیق نصب باید با مدل کامل یخچال و سنسور قبلی تطبیق داده شود.
توضیح فنی
این محصول یک سنسور مقاومتی دماست که مقدار اسمی آن ۱۰ کیلو اهم با تلرانس ±۱٪ اعلام شده است. محدوده تقریبی مقاومت اسمی سنسور با توجه به تلرانس درج‌شده عبارت است از:
9.9 kΩ≤R≤10.1 kΩ 9.9\,k\Omega \leq R \leq 10.1\,k\Omega 9.9kΩ≤R≤10.1kΩ
مقدار واقعی مقاومت هنگام تست به دمای محیط و شرایط اندازه‌گیری وابسته است. بنابراین اگر مولتی‌متر عددی کمی متفاوت از ۱۰ کیلو اهم نشان دهد، این اختلاف به‌تنهایی نشانه خرابی قطعه نیست.
برد الکترونیکی یخچال با اندازه‌گیری مقاومت سنسور، دمای محل نصب را تشخیص می‌دهد. اگر مقدار مقاومت سنسور با مشخصات برد سازگار نباشد، برد ممکن است دمای واقعی را اشتباه تشخیص دهد و عملکرد سرمایش دچار اختلال شود.
پروب سفید سنسور باید در محل فابریک خود نصب شود. قرارگیری نادرست پروب، فاصله نامناسب از محل اندازه‌گیری یا تماس با بخش اشتباه دستگاه می‌تواند باعث خطای دمایی شود.
علائم احتمالی خرابی سنسور
خرابی سنسور یخچال دیپوینت ممکن است با علائم زیر همراه باشد:
- نمایش ارور سنسور دما
- نمایش دمای غیرواقعی روی پنل
- نوسان غیرطبیعی دمای یخچال
- سرمایش بیش از حد یا سرمایش ناکافی
- کارکرد طولانی یا یکسره کمپرسور
- قطع و وصل نامنظم کمپرسور
- تغییر نکردن دمای نمایشگر با تغییر دمای واقعی کابین
- گرم شدن یا یخ‌زدگی غیرعادی بخشی از یخچال
- مشاهده پارگی، قطعی یا سولفاته شدن سیم سنسور
این نشانه‌ها احتمالی هستند. خرابی برد اصلی، سیم‌کشی، سوکت، کمپرسور، رله، فن یا سایر سنسورها نیز می‌تواند علائم مشابه ایجاد کند.
راهنمای تشخیص قبل از خرید
پیش از خرید سنسور دیپوینت مدل ۱۰ کیلو اهم، موارد زیر را بررسی کنید:
- مقدار اهم سنسور قدیمی: باید با مدل ۱۰ کیلو اهم مطابقت داشته باشد.
- محل نصب: بررسی کنید سنسور موردنیاز دستگاه، سنسور بالایی یا Top Sensor باشد.
- شکل پروب: پروب سفید قطعه جدید را با سنسور قبلی مقایسه کنید.
- طول سیم: سیم سنسور باید برای عبور از مسیر اصلی دستگاه کافی باشد.
- نوع سوکت: شکل بدنه، خار قفل‌کننده و تعداد پایه‌ها را با قطعه قبلی تطبیق دهید.
- مدل کامل یخچال: مدل دقیق را از روی پلاک دستگاه بررسی کنید.
- وضعیت سیم‌کشی: پیش از تعویض سنسور، قطعی یا سولفاته‌شدن سیم‌ها و اتصالات را بررسی نمایید.
تست اولیه با مولتی‌متر
- یخچال را از برق جدا کنید.
- سوکت سنسور را از برد یا دسته‌سیم جدا نمایید.
- مولتی‌متر را روی رنج مناسب مقاومت قرار دهید.
- مقاومت دو سر سنسور را اندازه‌گیری کنید.
- عدد به‌دست‌آمده را با مقدار اسمی ۱۰ کیلو اهم و مشخصات دستگاه مقایسه نمایید.
- در سنسورهای مقاومتی دما، تغییر دما باید باعث تغییر مقاومت شود.
برای تشخیص دقیق، مقدار اندازه‌گیری‌شده باید با جدول مقاومت–دما یا اطلاعات فنی همان مدل یخچال مقایسه شود.
باکس مشاوره رایگان هوم پارتینو
قبل از خرید، عکس سنسور و پلاک یخچال دیپوینت را ارسال کنید
برای بررسی سازگاری این سنسور، موارد زیر را برای کارشناسان هوم پارتینو بفرستید:
- عکس واضح از سنسور قدیمی
- تصویر نزدیک از پروب، سیم و سوکت
- عکس محل نصب سنسور داخل یخچال
- تصویر پلاک مدل کامل دستگاه
- مقدار اهم سنسور قبلی، در صورت امکان
انتخاب سنسور فقط بر اساس شباهت ظاهری یا عدد ۱۰ کیلو اهم کافی نیست؛ محل نصب، فرم پروب و نوع اتصال نیز باید بررسی شوند.
راهنمای نصب ایمن
- دوشاخه یخچال را از پریز جدا کنید.
- قاب یا پوشش محل نصب سنسور را باز نمایید.
- پیش از جدا کردن سنسور قدیمی، از محل نصب و مسیر سیم‌کشی عکس بگیرید.
- سوکت را از بدنه کانکتور جدا کنید و سیم‌ها را نکشید.
- سنسور قبلی را از بست یا محل فابریک خارج نمایید.
- پروب سفید سنسور جدید را در همان جایگاه اصلی قرار دهید.
- سیم را از مسیر استاندارد دستگاه عبور دهید.
- سیم سنسور را از فن، لبه‌های تیز، قطعات گرم و مسیر آب دور نگه دارید.
- سوکت را کامل متصل کنید و از محکم بودن اتصال مطمئن شوید.
- قاب داخلی را ببندید و دستگاه را روشن نمایید.
- عملکرد دمایی و وضعیت ارورهای یخچال را بررسی کنید.
در صورت نیاز به باز کردن اواپراتور یا دسترسی به سیم‌کشی داخلی، نصب توسط تعمیرکار متخصص توصیه می‌شود.
نکات مهم هنگام خرید و نصب
- سنسور ۱۰ کیلو اهم را با سنسورهای ۵، ۱۱ یا ۵۰ کیلو اهم جایگزین نکنید.
- عبارت TOP SENSOR را هنگام تطبیق محل نصب در نظر بگیرید.
- رنگ سیم به‌تنهایی معیار قابل اعتمادی برای تشخیص سازگاری نیست.
- پروب سنسور را خم، له، سوراخ یا از روکش آن جدا نکنید.
- از اتصال مستقیم و غیراصولی سیم‌ها خودداری نمایید.
- سوکت و دسته‌سیم را از نظر رطوبت، قطعی و سولفاته‌شدن بررسی کنید.
- اگر پس از تعویض سنسور، ارور باقی ماند، برد و سیم‌کشی نیز باید تست شوند.
- اختلاف جزئی مقاومت هنگام تست باید با توجه به دمای محیط بررسی شود.
- قبل از ثبت سفارش، تصویر سنسور قدیمی و پلاک مدل دستگاه را ارسال کنید.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه
- روش‌های مختلف ارسال با پست، تیپاکس و باربری
- ضمانت ترب
- پروانه کسب
- ضمانت مرجوعی طبق شرایط فروشگاه
- تنوع بالای قطعات
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز
- پشتیبانی فعال قبل و بعد از خرید
علائم خرابی سنسور یخچال
سنسور دما وظیفه دارد دمای داخل یخچال را اندازه‌گیری کرده و به برد الکترونیکی ارسال کند. خرابی این قطعه باعث برهم خوردن عملکرد سرمایش دستگاه می‌شود.
علائم متداول:
- سرمای بیش از حد یا کاهش شدید سرمایش
- روشن و خاموش شدن مکرر موتور
- یخ‌زدگی مواد غذایی یا فساد سریع آن‌ها
- نمایش ارور یا کد خطا روی پنل
آموزش تعویض سنسور یخچال
: مراحل کار به صورت ایمن:
- دستگاه را از برق بکشید.
- محل نصب سنسور (معمولاً روی اواپراتور یا دیواره داخلی) را پیدا کنید.
- پوشش یا کاور را باز کنید.
- سوکت سنسور را جدا کرده و قطعه جدید را جایگزین کنید.
- قطعه اورجینال متناسب با مدل دستگاه را استفاده کنید.
- پس از بستن کاور، دستگاه را روشن و تست کنید.
نکته: نصب قطعه غیراصل یا اشتباه ممکن است به برد یا کمپرسور آسیب بزند.
علت خرابی سنسور یخچال
- نوسان یا شوک‌های برق
- نفوذ رطوبت یا آب به بخش الکتریکی
- پوسیدگی یا قطعی سیم‌ها
- یخ‌زدگی شدید اطراف سنسور
- استهلاک ناشی از طول عمر بالا
محصولات مرتبط
- سنسور دمای یخچال دیپوینت
- سنسور دیفراست یخچال دیپوینت
- سنسور اواپراتور یخچال
- سنسور کابین یخچال
- برد اصلی یخچال دیپوینت
- سوکت سنسور یخچال
- دسته‌سیم داخلی یخچال
- ترموفیوز سنسوردار یخچال
- موتور فن اواپراتور
مقالات و آموزش‌های مرتبط
- نحوه تست سنسور یخچال با مولتی‌متر
- تفاوت سنسورهای ۵، ۱۰ و ۱۱ کیلو اهم
- علت نمایش ارور سنسور یخچال
- علت کارکرد یکسره کمپرسور یخچال
- روش تشخیص خرابی سنسور از خرابی برد
- علت سرمایش بیش از حد یا کم یخچال
- راهنمای تعویض سنسور دمای یخچال
سوالات متداول
مقدار مقاومت این سنسور چقدر است؟
مقدار مقاومت اسمی سنسور طبق برچسب محصول ۱۰ کیلو اهم است و تلرانس آن ±۱٪ اعلام شده است.
محدوده مقاومت این سنسور با تلرانس ±۱٪ چقدر است؟
محدوده تقریبی مقاومت اسمی برابر با ۹٫۹ تا ۱۰٫۱ کیلو اهم است. دمای محیط هنگام اندازه‌گیری نیز روی عدد مولتی‌متر اثر می‌گذارد.
آیا این سنسور برای تمام یخچال‌های دیپوینت مناسب است؟
خیر. مدل کامل یخچال، محل نصب، نوع سوکت، شکل پروب و طول سیم باید با قطعه قبلی تطبیق داده شود.
TOP SENSOR به چه معناست؟
این عبارت نشان می‌دهد محصول برای جایگاهی با عنوان سنسور بالایی یا محل مشخص‌شده در دستگاه طراحی شده است. محل دقیق نصب باید با توجه به مدل یخچال بررسی شود.
آیا این قطعه سنسور دیفراست است؟
از روی تصاویر، عبارت TOP SENSOR روی بسته‌بندی دیده می‌شود؛ بنابراین نمی‌توان آن را بدون تطبیق با مدل دستگاه، سنسور دیفراست معرفی کرد. نوع سنسور باید بر اساس محل نصب و مشخصات فنی دستگاه تعیین شود.
آیا هر سنسور ۱۰ کیلو اهمی با این مدل سازگار است؟
خیر. علاوه بر مقدار مقاومت، منحنی عملکرد، نوع پروب، سیم‌کشی و سوکت نیز باید مطابقت داشته باشند.
آیا خرابی سنسور می‌تواند باعث یکسره کار کردن کمپرسور شود؟
بله، ارسال اطلاعات نادرست دما از طرف سنسور می‌تواند یکی از علل احتمالی کارکرد طولانی کمپرسور باشد؛ اما برد، نشتی گاز و سایر بخش‌های سرمایش نیز باید بررسی شوند.
جمع‌بندی و دعوت به خرید
سنسور یخچال دیپوینت مدل ۱۰ کیلو اهم ±۱٪، یک سنسور دمایی با عنوان Depoint Top Sensor است که برای اندازه‌گیری دما و ارسال اطلاعات به برد الکترونیکی دستگاه‌های سازگار استفاده می‌شود. این محصول دارای پروب سفید، اتصال سوکت‌دار و بسته‌بندی نقره‌ای است.
برای جلوگیری از انتخاب اشتباه، قبل از ثبت سفارش تصویر سنسور قدیمی، سوکت، محل نصب و پلاک مدل کامل یخچال را برای کارشناسان هوم پارتینو ارسال کنید.
