معرفی کوتاه
سنسور یخچال الکترواستیل مدل ۲ کیلو اهم ۱٪، قطعه‌ای برای اندازه‌گیری دمای بخش‌های مختلف یخچال در مدل‌های سازگار است. این سنسور با دریافت تغییرات دما، سیگنال مقاومتی مناسب را به برد الکترونیکی منتقل می‌کند تا سیستم کنترل بتواند عملکرد سرمایش را تنظیم نماید.

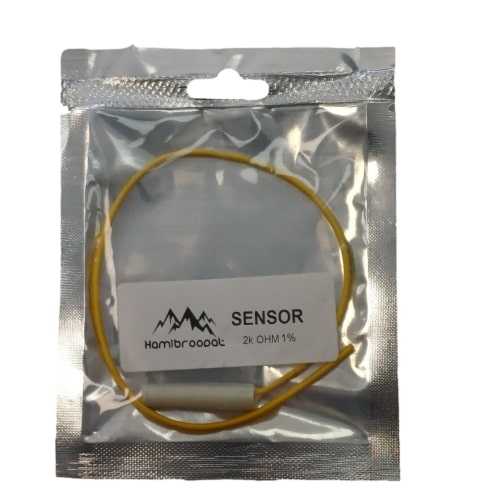

مطابق تصویر محصول، روی لیبل عبارت‌های SENSOR و 2K OHM 1% درج شده است. این قطعه دارای پروب سفید استوانه‌ای، سیم زرد و بسته‌بندی متالایز نقره‌ای است.
سازگاری این سنسور فقط بر اساس شباهت ظاهری قابل تأیید نیست و باید مقدار اهم، محل نصب، فرم پروب و نوع اتصال با سنسور اصلی دستگاه مطابقت داشته باشد.
کاربرد سنسور یخچال الکترواستیل
سنسور دما در یخچال‌های دارای کنترل الکترونیکی، وظیفه تبدیل تغییرات دمایی به سیگنال مقاومتی را بر عهده دارد. برد دستگاه این اطلاعات را پردازش کرده و بر اساس آن، فرمان‌های لازم را صادر می‌کند.
کاربردهای احتمالی این سنسور در مدل‌های سازگار عبارت‌اند از:
- اندازه‌گیری دمای کابین یخچال یا فریزر؛
- پایش دمای اواپراتور، در صورت استفاده در این بخش؛
- ارسال اطلاعات دما به برد اصلی؛
- کمک به کنترل زمان روشن و خاموش شدن کمپرسور؛
- کمک به تنظیم تعادل دمایی داخل کابین؛
- استفاده به‌عنوان قطعه جایگزین برای سنسور معیوب یا تغییر اهم داده.
محل دقیق نصب سنسور باید بر اساس مدل یخچال و مسیر سیم‌کشی دستگاه مشخص شود؛ زیرا برخی مدل‌ها از سنسورهای جداگانه برای کابین، اواپراتور یا بخش‌های دیگر استفاده می‌کنند.
توضیح فنی
برد الکترونیکی یخچال برای تشخیص دما، مقاومت سنسور را در مدار اندازه‌گیری می‌کند. با تغییر دمای پروب، مقدار مقاومت نیز تغییر می‌کند و برد بر اساس این تغییرات، وضعیت دمایی دستگاه را تحلیل می‌نماید.
برای عملکرد صحیح، فقط مقدار «۲ کیلو اهم» کافی نیست. موارد زیر نیز باید با سنسور اصلی مطابقت داشته باشند:
- منحنی تغییر مقاومت نسبت به دما؛
- مقدار مقاومت در دمای مرجع؛
- تلرانس قطعه؛
- شکل و ابعاد پروب؛
- محل قرارگیری سنسور؛
- نوع اتصال به سیم‌کشی یا برد؛
- کیفیت عایق‌بندی محل اتصال.
به همین دلیل، استفاده از سنسورهای ظاهراً مشابه اما دارای مقدار ۵، ۱۰، ۱۱ یا ۵۰ کیلو اهم می‌تواند باعث قرائت اشتباه دما و اختلال در عملکرد یخچال شود.
علائم خرابی احتمالی
خرابی یا تغییر مشخصه سنسور ممکن است با علائم زیر همراه باشد:
- یکسره کار کردن کمپرسور؛
- خاموش نشدن موتور در مدت‌زمان معمول؛
- سرمای بیش از حد کابین؛
- یخ‌زدن مواد غذایی در بخش یخچال؛
- کاهش سرمایش یا گرم شدن غیرعادی کابین؛
- نوسان دمای داخل یخچال؛
- نمایش دمای غیرواقعی روی صفحه نمایش؛
- ایجاد خطای مربوط به سنسور روی برد؛
- روشن و خاموش شدن نامنظم کمپرسور؛
- قطعی، پارگی یا سولفاته شدن سیم‌های سنسور؛
- آسیب‌دیدگی یا نفوذ رطوبت به پروب.
این علائم به‌تنهایی خرابی سنسور را قطعی نمی‌کنند. برد الکترونیکی، سوکت، سیم‌کشی، فن، سیستم دیفراست، کمپرسور و مدار مبرد نیز باید بررسی شوند.
راهنمای تشخیص قبل از خرید
برای کاهش احتمال خرید اشتباه، پیش از سفارش این موارد را بررسی کنید:
-
مقدار اهم سنسور قدیمی
مقدار درج‌شده یا مقدار اندازه‌گیری‌شده سنسور قبلی را بررسی کنید.
-
مدل دقیق یخچال
مدل دستگاه را از روی پلاک مشخصات داخلی یا پشت یخچال یادداشت نمایید.
-
شکل پروب
پروب سنسور قدیمی را با نمونه سفید و استوانه‌ای این محصول مقایسه کنید.
-
نوع اتصال
بررسی کنید سنسور قبلی سوکت‌دار است یا به‌صورت سیم آزاد به دسته‌سیم متصل می‌شود.
-
محل نصب
سنسور کابین، اواپراتور و برخی بخش‌های دیگر ممکن است از نظر مشخصات فنی متفاوت باشند.
-
مقدار اهم را با سنسورهای دیگر اشتباه نگیرید
سنسور ۲ کیلو اهم را نباید با مدل‌های ۵k، ۱۰k، ۱۱k یا ۵۰k جایگزین کرد.
روش تست با مولتی‌متر
- برق یخچال را قطع کنید.
- سنسور را از مدار یا سوکت جدا نمایید.
- مولتی‌متر را روی رنج مناسب مقاومت، مانند ۲۰kΩ، قرار دهید.
- دو پراب مولتی‌متر را به دو سر سیم سنسور وصل کنید.
- عدد مقاومت را در دمای فعلی ثبت کنید.
- پروب را با دست کمی گرم کنید؛ مقاومت باید به‌صورت پیوسته تغییر کند، نه اینکه کاملاً قطع یا ثابت بماند.
باکس مشاوره رایگان
برای انتخاب دقیق سنسور، تصاویر زیر را ارسال کنید
به دلیل وجود سنسورهای مختلف در مدل‌های گوناگون یخچال الکترواستیل، قبل از خرید تصویر موارد زیر را برای کارشناسان هوم پارتینو ارسال نمایید:
- عکس واضح از سنسور قدیمی؛
- تصویر کامل پروب و سیم‌ها؛
- عکس سوکت یا محل اتصال سنسور؛
- تصویر پلاک مدل یخچال؛
- مقدار مقاومت اندازه‌گیری‌شده با مولتی‌متر، در صورت امکان.
کارشناسان هوم پارتینو با بررسی این اطلاعات، در انتخاب سنسور مناسب به شما مشاوره رایگان ارائه می‌دهند.
راهنمای نصب ایمن
- دوشاخه یخچال را از برق جدا کنید.
- قاب یا پوشش محل نصب سنسور را با ابزار مناسب باز نمایید.
- پیش از جدا کردن قطعه قبلی، از مسیر قرارگیری سیم و وضعیت نصب آن عکس بگیرید.
- سنسور قدیمی را از محل نصب خارج کنید.
- پروب سنسور جدید را در همان جایگاه قبلی قرار دهید.
- سیم را از مسیر اصلی عبور دهید و از تماس آن با فن، المنت، لبه‌های تیز یا قطعات متحرک جلوگیری کنید.
- در صورت وجود سیم آزاد، اتصال را با روش استاندارد انجام دهید.
- محل اتصال را با وارنیش حرارتی یا عایق مناسب در برابر رطوبت محافظت کنید.
- قاب‌ها و پوشش‌ها را به‌درستی ببندید.
- یخچال را به برق وصل کرده و عملکرد دما و کمپرسور را بررسی نمایید.
نکات مهم خرید و نصب
- ملاک اصلی انتخاب، مقدار مقاومت و سازگاری الکتریکی است، نه فقط رنگ سیم یا شکل ظاهری.
- سنسور ۲ کیلو اهم را به‌جای سنسور ۵، ۱۰، ۱۱ یا ۵۰ کیلو اهم استفاده نکنید.
- طول دقیق سیم این نمونه از تصویر قابل تأیید نیست؛ پیش از نصب، مسیر سیم‌کشی را با دستگاه خود مقایسه کنید.
- هنگام نصب، پروب را خم، سوراخ یا له نکنید.
- اتصال سیم‌ها باید کاملاً محکم و عایق باشد.
- سنسور را در محلی غیر از جایگاه اصلی نصب نکنید.
- اگر پس از تعویض سنسور مشکل باقی ماند، سلامت سوکت، سیم‌کشی، برد و سایر اجزای مدار سرمایش بررسی شود.
- قبل از خرید، عکس پلاک دستگاه و سنسور قبلی را برای تطبیق ارسال کنید.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
- روش‌های مختلف ارسال با پست، تیپاکس و باربری؛
- ضمانت ترب؛
- پروانه کسب؛
- ضمانت مرجوعی طبق شرایط فروشگاه؛
- تنوع بالای قطعات؛
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
- پشتیبانی فعال قبل و بعد از خرید.
علائم خرابی سنسور یخچال
سنسور دما وظیفه دارد دمای داخل یخچال را اندازه‌گیری کرده و به برد الکترونیکی ارسال کند. خرابی این قطعه باعث برهم خوردن عملکرد سرمایش دستگاه می‌شود.
علائم متداول:
- سرمای بیش از حد یا کاهش شدید سرمایش
- روشن و خاموش شدن مکرر موتور
- یخ‌زدگی مواد غذایی یا فساد سریع آن‌ها
- نمایش ارور یا کد خطا روی پنل
آموزش تعویض سنسور یخچال
مراحل کار به صورت ایمن:
- دستگاه را از برق بکشید.
- محل نصب سنسور (معمولاً روی اواپراتور یا دیواره داخلی) را پیدا کنید.
- پوشش یا کاور را باز کنید.
- سوکت سنسور را جدا کرده و قطعه جدید را جایگزین کنید.
- قطعه اورجینال متناسب با مدل دستگاه را استفاده کنید.
- پس از بستن کاور، دستگاه را روشن و تست کنید.
نکته: نصب قطعه غیراصل یا اشتباه ممکن است به برد یا کمپرسور آسیب بزند.
علت خرابی سنسور یخچال
- نوسان یا شوک‌های برق
- نفوذ رطوبت یا آب به بخش الکتریکی
- پوسیدگی یا قطعی سیم‌ها
- یخ‌زدگی شدید اطراف سنسور
- استهلاک ناشی از طول عمر بالا
محصولات و مقالات مرتبط
محصولات مرتبط
- سنسور دمای یخچال دوو
- سنسور دمای یخچال الجی
- سنسور دمای یخچال هایسنس
- سنسور ۵ کیلو اهم یخچال
- سنسور ۱۰ کیلو اهم یخچال
- برد الکترونیکی یخچال الکترواستیل
- فن یخچال الکترواستیل
- ترموفیوز و قطعات سیستم دیفراست
مقالات مرتبط
- آموزش تست سنسور یخچال با مولتی‌متر
- تفاوت سنسورهای ۲ کیلو اهم، ۵ کیلو اهم و ۱۰ کیلو اهم
- علت یکسره کار کردن کمپرسور یخچال
- علت سرمای بیش از حد یخچال
- راهنمای تعویض سنسور یخچال بدون سوکت
- چرا بعد از تعویض سنسور، خطای یخچال برطرف نمی‌شود؟
سوالات متداول واقعی
مقاومت این سنسور چند کیلو اهم است؟
مقاومت اسمی این قطعه ۲ کیلو اهم است و تلرانس درج‌شده روی لیبل آن ۱٪ می‌باشد.
آیا این سنسور برای تمام یخچال‌های الکترواستیل مناسب است؟
خیر. مدل‌های مختلف یخچال الکترواستیل ممکن است از سنسورهایی با مقدار مقاومت یا فرم اتصال متفاوت استفاده کنند. تطبیق مدل دستگاه و سنسور قبلی ضروری است.
آیا می‌توان این سنسور را جایگزین سنسور ۱۰ کیلو اهم کرد؟
خیر. تفاوت مقاومت باعث می‌شود برد دمای واقعی را به‌درستی تشخیص ندهد و عملکرد کمپرسور یا سیستم سرمایش دچار اختلال شود.
چرا مولتی‌متر دقیقاً عدد ۲ کیلو اهم را نشان نمی‌دهد؟
مقاومت سنسور به دما وابسته است. مقدار ۲ کیلو اهم، مقدار اسمی قطعه در دمای مرجع مشخص است و در دماهای دیگر تغییر می‌کند.
آیا خرابی سنسور همیشه باعث ارور روی نمایشگر می‌شود؟
خیر. ممکن است سنسور دچار تغییر مقاومت، خطای تدریجی یا اتصال نامناسب شده باشد اما خطای مشخصی روی نمایشگر ظاهر نشود.
آیا رنگ زرد سیم به‌تنهایی نشان‌دهنده سازگاری سنسور است؟
خیر. رنگ سیم معیار قطعی سازگاری نیست. مقدار مقاومت، منحنی عملکرد، نوع پروب، محل نصب و نوع اتصال اهمیت بیشتری دارند.
جمع‌بندی و دعوت به خرید
سنسور یخچال الکترواستیل مدل ۲ کیلو اهم با تلرانس ۱٪، دارای پروب سفید استوانه‌ای و سیم زرد، برای استفاده در یخچال‌های سازگار طراحی شده است. این قطعه می‌تواند جایگزین سنسور معیوبی شود که از نظر مقدار مقاومت، شکل پروب و نوع اتصال با آن مطابقت دارد.
برای جلوگیری از خرید اشتباه، پیش از ثبت سفارش تصویر سنسور قبلی، سوکت و پلاک مدل یخچال خود را برای کارشناسان هوم پارتینو ارسال کنید.
