معرفی کوتاه

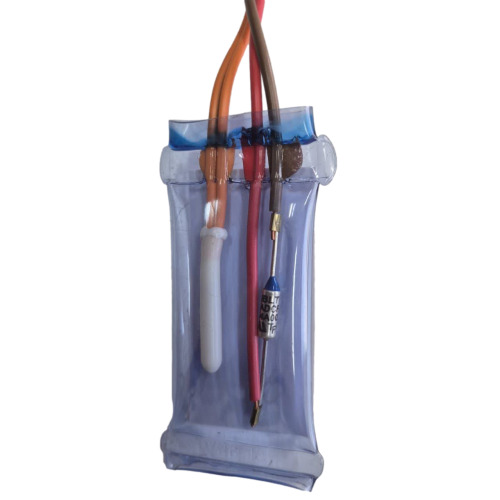

ترموفیوز سنسوردار یخچال مدل ۱۱ کیلو اهم، یک مجموعه حفاظتی و کنترلی برای سیستم دیفراست یخچالهای نوفراست است. این قطعه از یک سنسور دمای NTC با مقاومت ۱۱ کیلو اهم و یک فیوز حرارتی ایمنی تشکیل شده که داخل روکش شفاف عایق و ضد رطوبت قرار گرفتهاند.

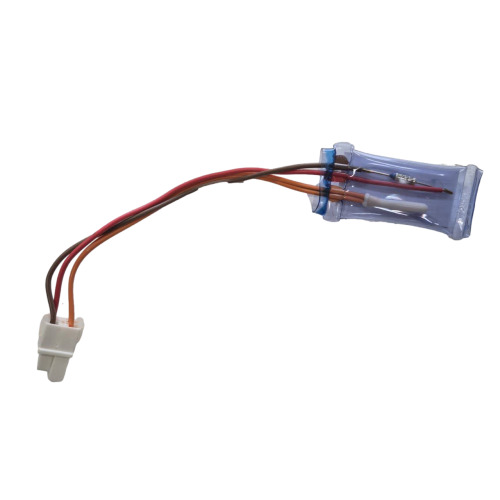

تصاویر محصول، سوکت سفید ۴ پین، سیمهای رابط و غلاف محافظ را نشان میدهند. این مجموعه باید تنها جایگزین قطعهای شود که از نظر مقدار اهم، فرم سوکت، تعداد سیمها و محل نصب با آن مطابقت کامل دارد.
کاربرد ترموفیوز سنسوردار ۱۱ کیلو اهم
این مجموعه در مدار دیفراست برخی یخچالفریزرها کاربرد دارد و وظایف اصلی آن عبارتاند از:
- تشخیص دمای اواپراتور و ارسال اطلاعات به برد الکترونیکی
- کمک به پایان دادن به مرحله دیفراست در دمای مناسب
- محافظت از مدار هیتر در شرایط افزایش دمای غیرعادی
- قطع ایمنی مسیر مدار در صورت عملکرد غیرطبیعی سیستم یخزدایی
- جلوگیری از گرم شدن بیش از حد اواپراتور و قطعات اطراف آن
- جایگزینی مجموعه سنسور و ترموفیوز معیوب در مدلهای سازگار
توضیح فنی
این قطعه یک مجموعه دوکاره است:
سنسور ۱۱ کیلو اهم
پروب سفید داخل غلاف، یک سنسور حرارتی از نوع NTC است. در این نوع سنسورها با افزایش دما، مقاومت کاهش پیدا میکند و با کاهش دما، مقدار مقاومت افزایش مییابد. برد الکترونیکی با تحلیل این تغییر مقاومت، دمای محل نصب سنسور را تشخیص میدهد.
در دمای نزدیک به 25∘C25^\circ C25∘C، مقدار مقاومت سنسور باید تقریباً نزدیک به:
11kΩ11\text{k}\Omega11kΩ
باشد. البته تغییرات دمای محیط و تلرانس قطعه میتواند مقدار خواندهشده را اندکی تغییر دهد.
فیوز حرارتی
فیوز حرارتی داخل مجموعه، قطعهای ایمنی است که در شرایط دمای غیرعادی، مسیر برق را قطع میکند. این قطعه معمولاً یکبارمصرف است؛ یعنی پس از عمل کردن، قابل برگشت نیست و باید مجموعه تعویض شود.
وجود غلاف شفاف روی سنسور و فیوز نیز اهمیت زیادی دارد، زیرا این قطعه معمولاً در محیط مرطوب اواپراتور و نزدیک برفک و آب حاصل از دیفراست نصب میشود.
علائم احتمالی خرابی ترموفیوز سنسوردار
خرابی سنسور یا ترموفیوز ممکن است با نشانههای زیر همراه باشد:
- برفک شدید روی اواپراتور یا دیواره داخلی فریزر
- کاهش پرتاب باد سرد و ضعیف شدن سرمایش کابین
- یخ زدن کانالهای هوا در یخچالهای نوفراست
- اجرا نشدن صحیح برنامه دیفراست
- کارکرد طولانی یا یکسره کمپرسور
- گرم شدن کابین یخچال با وجود سرد بودن بخشی از فریزر
- قطع بودن مدار هیتر دیفراست با وجود سالم بودن المنت
- نمایش ارور سنسور یا دیفراست در مدلهای مجهز به نمایشگر
- مشاهده قطعی، خوردگی، پوسیدگی یا رطوبتزدگی در سیمها و سوکت
این نشانهها قطعی نیستند. خرابی برد، هیتر دیفراست، فن اواپراتور، سیمکشی، سنسورهای دیگر یا گرفتگی مسیر تخلیه آب نیز میتواند علائم مشابهی ایجاد کند.
راهنمای تشخیص قبل از خرید
پیش از سفارش این محصول، موارد زیر را بررسی کنید:
- مقدار اهم سنسور قبلی: در دمای اتاق باید نزدیک به ۱۱ کیلو اهم باشد.
- فرم سوکت: سوکت قبلی باید از نظر تعداد خانه، خار قفلکننده و شکل بدنه با محصول یکسان باشد.
- تعداد و رنگ سیمها: سیمبندی قطعه قدیمی را با محصول مقایسه کنید.
- محل نصب: بررسی کنید قطعه قبلی روی اواپراتور یا در مجموعه دیفراست قرار داشته باشد.
- نوع پروب و غلاف: فرم سنسور، روکش محافظ و محل قرارگیری فیوز باید مشابه قطعه قبلی باشد.
- مدل کامل یخچال: پلاک مشخصات دستگاه را برای تطبیق نهایی آماده کنید.
روش تست سنسور با مولتیمتر
- دستگاه را از برق جدا کنید.
- سوکت مجموعه را از برد یا دستهسیم جدا نمایید.
- مولتیمتر را روی رنج 20kΩ20\text{k}\Omega20kΩ قرار دهید.
- دو سر مسیر سنسور را اندازهگیری کنید.
- در دمای نزدیک به 25∘C25^\circ C25∘C، مقاومت باید حدود 11kΩ11\text{k}\Omega11kΩ باشد.
- با گرم کردن ملایم پروب، مقاومت باید کاهش پیدا کند؛ با سرد کردن آن، مقاومت باید افزایش یابد.
روش تست ترموفیوز
- مولتیمتر را روی حالت بوق یا پیوستگی قرار دهید.
- در حالت سالم، مسیر ترموفیوز باید اتصال داشته باشد.
- اگر مولتیمتر OL یا مدار باز نشان دهد، ترموفیوز احتمالاً قطع شده است.
برای تشخیص دقیق پایههای سنسور و فیوز در سوکت، باید مسیر سیمکشی یا نقشه فنی همان مدل دستگاه بررسی شود.
باکس مشاوره رایگان هوم پارتینو
قبل از خرید، عکس قطعه قدیمی و مدل یخچال را ارسال کنید
برای جلوگیری از خطای خرید، لطفاً موارد زیر را برای کارشناسان هوم پارتینو ارسال کنید:
- عکس واضح از ترموفیوز سنسوردار قدیمی
- تصویر نزدیک از سوکت و تعداد پینها
- عکس محل نصب قطعه روی اواپراتور
- تصویر پلاک مدل کامل یخچال
- مقدار اهم سنسور قبلی در دمای محیط، در صورت امکان
شباهت ظاهری بهتنهایی کافی نیست؛ مقدار اهم سنسور و فرم سوکت باید دقیقاً تطبیق داده شود.
راهنمای نصب ایمن
- دوشاخه یخچال را از پریز برق جدا کنید.
- قاب داخلی اواپراتور را با دقت باز نمایید.
- قبل از جداسازی، از محل نصب و مسیر سیمها عکس بگیرید.
- سوکت را از بدنه کانکتور جدا کنید و هرگز سیمها را نکشید.
- مجموعه قدیمی را از بست یا محل فابریک خود خارج کنید.
- سنسور و ترموفیوز جدید را دقیقاً در جایگاه اصلی نصب نمایید.
- مطمئن شوید پروب سنسور و فیوز حرارتی در محل طراحیشده قرار گرفتهاند.
- سوکت را کامل جا بزنید و از قفل شدن آن مطمئن شوید.
- سیمها را دور از پروانه فن، لبههای تیز و مسیر آب قرار دهید.
- قاب اواپراتور را ببندید و عملکرد دیفراست و سرمایش را بررسی کنید.
برای جلوگیری از آسیب به برد، هیتر یا سیمکشی، نصب این قطعه بهتر است توسط تعمیرکار مجرب انجام شود.
نکات مهم هنگام خرید و نصب
- سنسور ۱۱ کیلو اهم را با مدلهای ۵، ۱۰ یا ۱۵ کیلو اهم جایگزین نکنید.
- بدون تطبیق، صرفاً بر اساس تعداد پینهای سوکت خرید نکنید.
- غلاف محافظ شفاف را پاره، سوراخ یا باز نکنید.
- اگر ترموفیوز سوخته است، علت افزایش غیرعادی دما، گیرکردن رله یا اختلال مدار دیفراست باید بررسی شود.
- از اتصال مستقیم یا حذف ترموفیوز جداً خودداری کنید؛ این قطعه نقش ایمنی دارد.
- رطوبت و سولفاته شدن سوکتها میتواند باعث خطای سنسور یا قطع مدار شود.
- پس از تعویض، به دستگاه زمان کافی دهید تا سیکل سرمایش به حالت پایدار برسد.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه
- روشهای مختلف ارسال با پست، تیپاکس و باربری
- ضمانت ترب
- پروانه کسب
- ضمانت مرجوعی طبق شرایط فروشگاه
- تنوع بالای قطعات
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز
- پشتیبانی فعال قبل و بعد از خرید
علائم خرابی سنسور یخچال
سنسور دما وظیفه دارد دمای داخل یخچال را اندازهگیری کرده و به برد الکترونیکی ارسال کند. خرابی این قطعه باعث برهم خوردن عملکرد سرمایش دستگاه میشود.
علائم متداول:
- سرمای بیش از حد یا کاهش شدید سرمایش
- روشن و خاموش شدن مکرر موتور
- یخزدگی مواد غذایی یا فساد سریع آنها
- نمایش ارور یا کد خطا روی پنل
آموزش تعویض سنسور یخچال
: مراحل کار به صورت ایمن:
- دستگاه را از برق بکشید.
- محل نصب سنسور (معمولاً روی اواپراتور یا دیواره داخلی) را پیدا کنید.
- پوشش یا کاور را باز کنید.
- سوکت سنسور را جدا کرده و قطعه جدید را جایگزین کنید.
- قطعه اورجینال متناسب با مدل دستگاه را استفاده کنید.
- پس از بستن کاور، دستگاه را روشن و تست کنید.
نکته: نصب قطعه غیراصل یا اشتباه ممکن است به برد یا کمپرسور آسیب بزند.
علت خرابی سنسور یخچال
- نوسان یا شوکهای برق
- نفوذ رطوبت یا آب به بخش الکتریکی
- پوسیدگی یا قطعی سیمها
- یخزدگی شدید اطراف سنسور
- استهلاک ناشی از طول عمر بالا
محصولات مرتبط
- سنسور دمای یخچال ۱۱ کیلو اهم
- سنسور دمای یخچال ۱۰ کیلو اهم
- سنسور دیفراست یخچال
- هیتر دیفراست یخچال
- موتور فن اواپراتور
- برد اصلی یخچال
- سوکت سنسور و ترموفیوز یخچال
- ترمودیسک و فیوز حرارتی یخچال
- قاب اواپراتور و لوازم نصب سنسور
مقالات و آموزشهای مرتبط
- نحوه تست ترموفیوز یخچال با مولتیمتر
- روش تست سنسور NTC یخچال
- تفاوت سنسورهای ۱۰ و ۱۱ کیلو اهم
- علت برفک شدید اواپراتور یخچال نوفراست
- چرا هیتر دیفراست یخچال کار نمیکند؟
- علت یکسره کار کردن کمپرسور یخچال
- بررسی مدار دیفراست یخچال به زبان ساده
سوالات متداول
آیا این ترموفیوز سنسوردار برای همه یخچالها مناسب است؟
خیر. این محصول فقط برای دستگاههایی مناسب است که از سنسور ۱۱ کیلو اهم و سوکت سازگار استفاده میکنند. مدل یخچال، فرم سوکت و سیمبندی باید تطبیق داده شود.
آیا سنسور ۱۱ کیلو اهم را میتوان با سنسور ۱۰ کیلو اهم جایگزین کرد؟
خیر. اختلاف مقاومت باعث میشود برد دمای واقعی را اشتباه تشخیص دهد و عملکرد کمپرسور یا دیفراست مختل شود.
آیا ترموفیوز سوخته قابل تعمیر است؟
خیر. ترموفیوز حرارتی معمولاً یکبارمصرف است و پس از قطع شدن باید با نمونه استاندارد و سازگار تعویض شود.
چرا بعد از سوختن ترموفیوز باید برد و هیتر بررسی شوند؟
زیرا سوختن ترموفیوز میتواند ناشی از افزایش دمای غیرعادی، چسبیدن رله برد، خرابی سنسور یا عملکرد نادرست هیتر باشد. اگر علت اصلی برطرف نشود، قطعه جدید نیز ممکن است آسیب ببیند.
آیا میتوان ترموفیوز را حذف یا اتصال کوتاه کرد؟
خیر. حذف این قطعه ایمنی سیستم را از بین میبرد و میتواند خطر آسیب حرارتی به یخچال ایجاد کند.
جمعبندی و دعوت به خرید
ترموفیوز سنسوردار یخچال مدل ۱۱ کیلو اهم با سوکت ۴ پین، یک مجموعه مهم برای کنترل دمای اواپراتور و حفاظت از مدار دیفراست است. وجود سنسور NTC، فیوز حرارتی و غلاف عایق ضد رطوبت، این قطعه را برای استفاده در محیط مرطوب بخش اواپراتور مناسب میکند.
برای جلوگیری از خرید اشتباه، پیش از ثبت سفارش حتماً تصویر قطعه قدیمی، سوکت، محل نصب و پلاک مدل یخچال را برای کارشناسان هوم پارتینو ارسال کنید.
