معرفی کوتاه

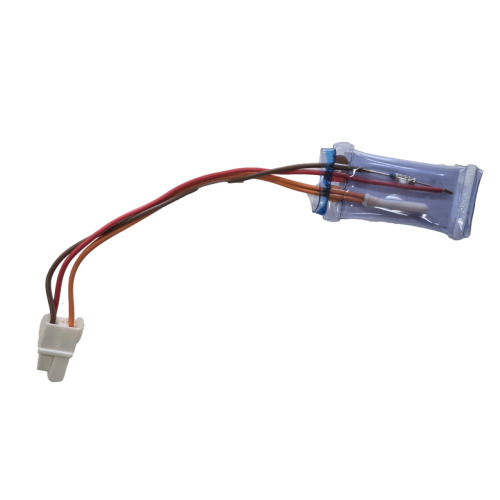

ترموفیوز سنسوردار (مجموعه حفاظتی و کنترلی دیفراست) یکی از کلیدیترین قطعات سیستم برفکزدایی در یخچالفریزرهای نوفراست و ساید بای ساید ال جی است. این قطعه دو بخش حیاتی یعنی سنسور دمای اواپراتور (۱۱ کیلو اهم) و فیوز حرارتی ایمنی (ترموفیوز) را درون یک غلاف وکیوم ضدآب مجتمع کرده است.
وظیفه این مجموعه، ارسال دقیق دمای شبکه اواپراتور به برد جهت قطع به موقع هیتر و همچنین محافظت حرارتی ۱۰۰٪ از کابین پلاستیکی و اواپراتور در صورت بروز اختلال در مدار دیفراست است. این کالا دارای سوکت فابریک ۴ خانهای، غلاف شفاف ضخیم و سیمبندی استاندارد شرکتی است.
کاربرد ترموفیوز سنسوردار ۱۱ کیلو اهم ال جی
- نظارت پیوسته بر دمای لولههای اواپراتور و اعلام پایان سیکل دیفراست به برد اصلی
- قطع قطعی و دائمی جریان برق المنت در صورت افزایش غیرمجاز دما و داغ شدن بیش از حد
- جلوگیری از تغییر شکل، ذوب شدن بدنه پلاستیکی داخلی فریزر و آسیب به لولههای آلومینیومی
- اتصال مستقیم به دسته سیم اصلی دستگاه از طریق سوکت ۴ فیش فابریک بدون نیاز به سیمکشی دستی
- جایگزینی مجموعههای دیفراست سوخته، آبخورده یا از کالیبره خارجشده در مدلهای سازگار ال جی
توضیح فنی
در سیستمهای نوفراست ال جی، این مجموعه ترکیبی نقشی دوگانه ایفا میکند:
- سنسور دمای دیفراست (سیمهای نارنجی/پروب سفید): با مقاومت پایه ۱۱ کیلو اهم، هنگامی که المنت سطح کویل را گرم میکند و یخها آب میشوند، افزایش دما را به برد مخابره میکند تا برد دستور خاموشی هیتر را صادر کند.
- ترموفیوز حرارتی (سیمهای قهوهای و قرمز/فیوز استوانهای): یک فیوز حرارتی یکبارمصرف است که به صورت سری در مسیر تغذیه المنت قرار دارد. اگر رله برد بچسبد و سنسور عمل نکند، فیوز با رسیدن به دمای بحرانی (معمولاً حدود 72∘C72^\circ\text{C}72∘C تا 77∘C77^\circ\text{C}77∘C) مدار را کاملاً باز (قطع) میکند تا آتشسوزی یا سوختن بدنه رخ ندهد.
تحلیل فنی قطعه از روی تصاویر

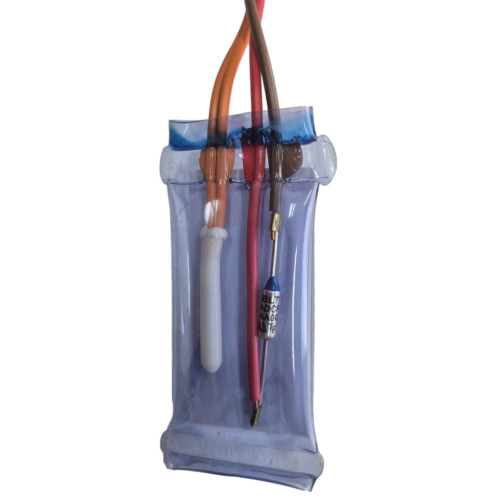

- عایقبندی کامل (Waterproof Pouch): کل مجموعه سنسور و فیوز داخل یک کاور پلاستیکی شفاف وکیوم و پرس شده است تا رطوبت 100%100\%100% حاصل از یخزدگی و ذوب آب به اتصالات نفوذ نکند.
- سوکت ۴ خانه استاندارد: ترمینال خروجی دارای پینهای تخت با چیدمان اختصاصی ۲ ردیف ۲ تایی است که مانع از اشتباه جا رفتن سوکت در دسته سیم فابریک میشود.
علائم احتمالی خرابی قطعه
خرابی ترموفیوز یا سنسور دیفراست ممکن است با نشانههای زیر همراه باشد:
- یخزدگی و برفک زدن شدید رادیاتور (اواپراتور) فریزر و مسدود شدن کانال هوا
- افت شدید سرمای کابین یخچال و عدم پرتاب باد خنک
- داغ شدن بیش از حد محفظه فریزر یا بوی سوختگی پلاستیک (در صورت خرابی مدار دیفراست)
- کارکرد یکسره کمپرسور بدون ورود به فاز دیفراست
- نمایش ارورهای خطای دیفراست (مانند ارور dH یا dS و dF) روی پنل دیجیتال یخچال ال جی
- قطع بودن کامل المنت با وجود سالم بودن خود میله المنت (نشاندهنده سوختن ترموفیوز)
توجه: بررسی سلامت برد، سنسور محیطی و المنت قبل از تعویض قطعه پیشنهاد میشود.
راهنمای تشخیص و تست قبل از خرید
- تطبیق مقدار اهمی: مطمئن شوید برد دستگاه شما با سنسور ۱۱ کیلو اهم کالیبره است (با سنسورهای ۵ کیلو یا ۱۰ کیلو سامسونگ/دوو تعویض نگردد).
- تطبیق سوکت فابریک: سوکت ۴ پین مستطیلی قطعه قبلی را با تصویر پینها و خارهای محصول تطبیق دهید.
- روش تست با مولتیمتر:
- تست ترموفیوز: مولتیمتر را روی حالت تست بوق (Continuity/تست اتصال کوتاه) بگذارید؛ ترموفیوز سالم باید اتصال کوتاه باشد (بوق ممتد یا مقاومت نزدیک به صفر). در صورت نشان دادن مدار باز (OLOLOL)، فیوز سوخته است.
- تست سنسور: مولتیمتر را روی رنج 20kΩ20\text{k}\Omega20kΩ بگذارید و مقاومت دو سیم سنسور را در دمای اتاق اندازه بگیرید؛ عدد خواندهشده در دمای 25∘C25^\circ\text{C}25∘C باید حدود ۱۱ کیلو اهم باشد.
باکس مشاوره رایگان هوم پارتینو
قبل از خرید، عکس سوکت و قطعه قبلی را ارسال کنید
برای اطمینان کامل از تطابق پینهای سوکت و ظرفیت اهمی سنسور، تصاویر زیر را برای کارشناسان بفرستید:
- عکس از سوکت سفید ۴ فیش قدیمی
- تصویر لیبل پلاک مدل یخچال ال جی
- کد خطای ثبتشده روی نمایشگر
کارشناسان هوم پارتینو با بررسی دقیق، مناسبترین قطعه را برای دستگاه شما تایید میکنند.
راهنمای نصب ایمن
- دوشاخه یخچال را حتماً از پریز برق جدا کنید.
- کاور انتهای فریزر (قاب اواپراتور) را با باز کردن پیچها و خارها خارج کنید.
- سوکت ۴ فیش مجموعه دیفراست قدیمی را آزاد کنید.
- غلاف وکیوم قطعه را با بست فابریک یا کلمپ فلزی روی لوله ورودی/خروجی اواپراتور مهار کنید (دقت کنید پروب و فیوز در تماس حرارتی کامل با لوله باشند).
- از سوراخ کردن یا پاره کردن کاور پلاستیکی شفاف قطعه اکیداً خودداری نمایید.
- سوکت فابریک را جا بزنید تا صدای کلیک قفل شدن آن شنیده شود.
- قاب اواپراتور را بسته و پس از اطمینان از قرارگیری کابلها دور از پروانه فن، دستگاه را روشن کنید.
نکات مهم هنگام خرید و نصب
- غلاف شفاف محافظ رطوبت است؛ هرگز آن را قیچی نکنید یا سوراخ ننمایید.
- در صورت سوختن مکرر ترموفیوز، حتماً رله برد فرمان و عملکرد المنت را بررسی کنید، چرا که فیوز معلولِ افزایش دماست نه علت آن.
- سوکت را قبل از جا زدن تمیز کنید تا اثری از رطوبت یا اکسیداسیون داخل پینها نباشد.
- در صورت عدم تطابق سوکت، هرگز سیمبندی را بدون نقشه الکتریکی دستگاه دستکاری نکنید.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه
- روشهای مختلف ارسال با پست، تیپاکس و باربری
- ضمانت ترب
- پروانه کسب
- ضمانت مرجوعی طبق شرایط فروشگاه
- تنوع بالای قطعات
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز
- پشتیبانی فعال قبل و بعد از خرید
علائم خرابی سنسور یخچال
سنسور دما وظیفه دارد دمای داخل یخچال را اندازهگیری کرده و به برد الکترونیکی ارسال کند. خرابی این قطعه باعث برهم خوردن عملکرد سرمایش دستگاه میشود.
علائم متداول:
- سرمای بیش از حد یا کاهش شدید سرمایش
- روشن و خاموش شدن مکرر موتور
- یخزدگی مواد غذایی یا فساد سریع آنها
- نمایش ارور یا کد خطا روی پنل
آموزش تعویض سنسور یخچال
مراحل کار به صورت ایمن:
- دستگاه را از برق بکشید.
- محل نصب سنسور (معمولاً روی اواپراتور یا دیواره داخلی) را پیدا کنید.
- پوشش یا کاور را باز کنید.
- سوکت سنسور را جدا کرده و قطعه جدید را جایگزین کنید.
- قطعه اورجینال متناسب با مدل دستگاه را استفاده کنید.
- پس از بستن کاور، دستگاه را روشن و تست کنید.
نکته: نصب قطعه غیراصل یا اشتباه ممکن است به برد یا کمپرسور آسیب بزند.
علت خرابی سنسور یخچال
- نوسان یا شوکهای برق
- نفوذ رطوبت یا آب به بخش الکتریکی
- پوسیدگی یا قطعی سیمها
- یخزدگی شدید اطراف سنسور
- استهلاک ناشی از طول عمر بالا
محصولات مرتبط
- المنت اواپراتور شیشهای و آلومینیومی یخچال ال جی
- فن اواپراتور یخچال ساید ال جی
- برد الکترونیکی اصلی یخچال ال جی

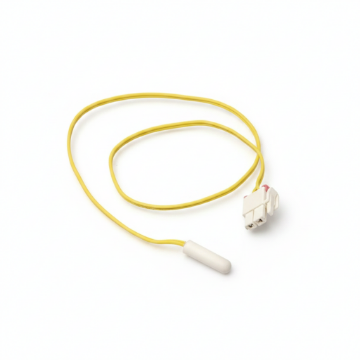

- سنسور محیطی کابین یخچال ۵ و ۱۰ کیلو اهم
- موتور دمپر هوای یخچال ال جی
- موتور یخساز ساید ال جی اصل DAECHANG
مقالات و آموزشهای مرتبط
- رفع خطای dH و dF در یخچال فریزرهای ال جی
- نحوه تست ترموفیوز و سنسور دیفراست با مولتیمتر
- علت یخ زدن لولههای اواپراتور و خنک نکردن یخچال
- چرا ترموفیوز یخچال میسوزد؟ دلایل و راهکارها
- تفاوت سنسور ۱۱ کیلو اهم با ۵ و ۱۰ کیلو اهم در سیستمهای دیفراست
سوالات متداول
آیا این قطعه برای تمام مدلهای یخچال ال جی کاربرد دارد؟
خیر؛ تنها برای مدلهایی مناسب است که دارای سنسور دیفراست ۱۱ کیلو اهم با سوکت ۴ پین مربعی باشند.
آیا امکان جدا کردن فیوز از سنسور وجود دارد؟
خیر؛ این قطعه به صورت یکپارچه داخل غلاف ضدآب وکیوم شده است تا بیشترین ایمنی را در محیط مرطوب اواپراتور ارائه دهد.
از کجا بفهمم ترموفیوز سوخته است؟
با تست بیزر (بوق) اهممتر؛ اگر جریان برقرار نباشد و اهممتر عدد بینهایت (OL) نشان دهد، فیوز عمل کرده و قطع شده است.
چرا روی لولهها برفک جمع میشود ولی یخچال خنک نمیکند؟
وقتی مدار دیفراست (سنسور یا ترموفیوز) قطع باشد، یخها آب نشده و تجمع برفک مانع گردش هوای فن به داخل کابین میشود.
جمعبندی و دعوت به خرید
ترموفیوز سنسوردار یخچال ال جی ۱۱ کیلو اهم مدل سوکتدار، مجموعهای استاندارد و ایمن برای بازگرداندن سیستم یخزدایی خودکار یخچال به حالت کارکرد فابریک کارخانه است. عایقبندی وکیوم و سوکت فابریک، نصب سریع و بدون ریسک نفوذ آب را تضمین میکند.
جهت جلوگیری از هرگونه عدم تطابق پینها و مقاومت اهمی، قبل از ثبت سفارش تصویر سوکت و قطعه قدیمی خود را برای تیم فنی هوم پارتینو بفرستید.
