معرفی کوتاه
سنسور دمای یخچال بهی مدل ۲ کیلو اهم با تلرانس ۱٪، قطعهای الکترونیکی برای سنجش دقیق دمای بخشهای داخلی یخچال در مدلهای سازگار این برند است. این سنسور با تغییر مقاومت اهمی خود بر اساس تغییرات دما، فیدبک حرارتی پیوستهای را به میکروکنترلر برد الکترونیکی ارسال میکند.

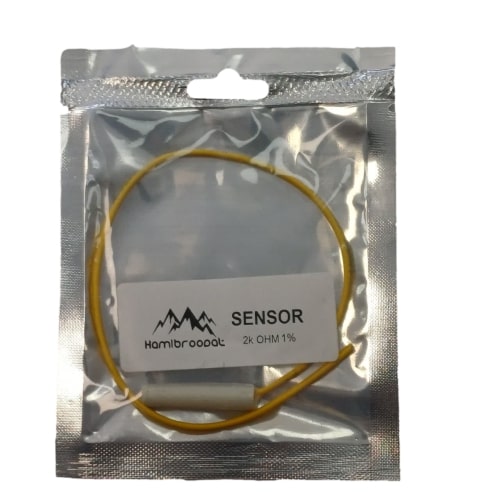

مطابق با تصویر محصول (0035025_--(7).jpeg)، این قطعه دارای سیم روکشدار زرد رنگ، پروب استوانهای سفید و بستهبندی پلمپ متالایز نقرهای است. روی لیبل محصول عبارتهای شاخص SENSOR و 2k OHM 1% همراه با نام تجاری Hamibroopal درج گردیده است.
نکته مهم: این قطعه مختص مدلهای سازگار یخچال و فریزرهای بهی (Behi) است. با توجه به تنوع طراحی بردهای الکترونیکی، پیش از خرید تطبیق مقدار اهمی و ویژگیهای فیزیکی سنسور الزامی است.
کاربرد قطعه در دستگاه
سنسور دما نقش حسگر محیطی را در چرخه تبرید ایفا میکند. برد الکترونیکی یخچال بهی با پردازش افت ولتاژ روی پایههای این مقاومت حساس به دما، فرمانهای کنترلی سیستم سرمایش را صادر مینماید:
- سنجش دمای کابین یخچال: اندازهگیری دقیق دمای محفظه نگهداری مواد غذایی و ارسال اطلاعات به برد فرمان.
- پایش دمای کابین فریزر: نظارت مستمر بر شرایط انجماد در مدلهای منطبق با این مقدار اهم.
- سنسور دمای اواپراتور (دیفراست): سنجش دمای سطح کویل اواپراتور جهت مدیریت شروع و پایان چرخههای یخزدایی (در صورت انطباق با نقشه فنی مدل دستگاه).
- کنترل دقیق دور فن و عملکرد کمپرسور: تثبیت زمان کارکرد و خاموشی موتور یخچال بر مبنای دمای تنظیمشده.
- جایگزینی قطعه معیوب: رفع خطاهای ثبتشده در نمایشگر و رفع نوسانات سرمایشی ناشی از سوختن یا تغییر اهم سنسور فابریک.
تحلیل و توضیح فنی
سنسورهای دمای برودتی المانهای مقاومتی حساس به دما هستند. پردازنده برد الکترونیکی بر اساس جدول مقادیر تبدیل ولتاژ به دما (Lookup Table) کالیبرهشده، مقدار مقاومت دریافتی را به درجه حرارت سانتیگراد ترجمه میکند.
چرا تطبیق اهم حیاتی است؟
در صورتی که سنسور ۲ کیلو اهم با سنسورهای رایج دیگر نظیر ۵k، ۱۰k، ۱۱k یا ۵۰k کیلو اهم جابهجا شود، برد الکترونیکی ولتاژ خواندهشده را دمایی کاملاً غیرواقعی تفسیر خواهد کرد. این خطای دادهای موجب اختلال در فرمانهای روشن/خاموش کمپرسور یا فعالسازی بیموقع المنت دیفراست میگردد. بنابراین، فاکتور تعیینکننده مقدار دقیق اهم اسمی، فرم هندسی پروب جهت قرارگیری در کاور مخصوص و عایقبندی کامل سیمکشی است.
علائم خرابی احتمالی سنسور در یخچال بهی
بروز اشکال در سنسور ۲ کیلو اهم (قطعشدگی، اتصال کوتاه یا انحراف اهمی) معمولاً با نشانههای میدانی زیر همراه است:
- یکسره کار کردن کمپرسور: عدم صدور فرمان قطع به دلیل عدم تشخیص کاهش دمای کابین توسط سنسور.
- یخزدگی و سرمایش بیش از حد: انجماد آب و مواد غذایی درون طبقات بخش یخچال.
- کاهش شدید برودت یا گرم شدن محفظه: خاموش ماندن طولانیمدت موتور در اثر ارسال فیدبک نادرست دمای بسیار سرد به برد.
- بروز کدهای خطا (Error Code): نمایش آلارمهای مربوط به خرابی سنسور محیطی یا سنسور دیفراست روی پنل دیجیتال یخچال بهی.
- نوسان غیرعادی دما: ثبت تغییرات دمایی غیرمنطقی بر روی نمایشگر یا دماسنج مستقل.
- تجمع یخ و برفک در ناحیه اواپراتور: مختل شدن چرخه زمانبندی دیفراست اتوماتیک.
- آسیبهای فیزیکی: پوسیدگی، بریدگی، لهشدگی کابل زرد یا ترکخوردگی عایق پروب در اثر رطوبت و فرسودگی.
نکته فنی: بروز این علائم لزوماً خرابی سنسور را اثبات نمیکند؛ عیوبی نظیر خرابی رله برد، مسدودی مدار مبرد، خرابی فن یا نقص المنت نیز رفتارهای مشابهی ایجاد میکنند.
راهنمای تشخیص و تست قبل از خرید
گام ۱: استعلام مشخصات از پلاک و دفترچه فنی
شماره مدل درجشده روی پلاک مشخصات یخچال بهی را بررسی کرده و مقدار مقاومت سنسور فابریک را با مستندات یا قطعه معیوب مطابقت دهید.
گام ۲: بررسی فیزیکی پروب و سیم
ابعاد پروب سفید استوانهای و نوع مسیر عبور سیم زرد دستگاه را چک کنید تا پروب در جایگاه نشیمن و قاب سنسور بهدرستی چفت شود.
گام ۳: تست اهمی سنسور با مولتیمتر
- دوشاخه یخچال را از پریز برق بکشید.
- سنسور را از سوکت یا ترمینال برد جدا کنید تا خطای بار موازی در مدار ایجاد نشود.
- مولتیمتر دیجیتال را روی وضعیت تست مقاومت (رنج 20 kΩ20\text{ k}\Omega20 kΩ یا تنظیم خودکار Auto-Range) تنظیم نمایید.
- پرابهای مولتیمتر را به دو سر سیم لخت زرد سنسور متصل کنید.
- عدد مقاومت را بخوانید.
- پروب استوانهای را میان انگشتان خود بگیرید یا در معرض تغییر ملایم دما قرار دهید؛ مقاومت باید بلافاصله و بهصورت پیوسته تغییر کند.
- نمایش مقدار صفر اهم (اتصال کوتاه) یا عدد بینهایت/OL (مدار باز) نشانه خرابی قطعی سنسور است.
باکس مشاوره تخصصی و رایگان هوم پارتینو
💬 نیاز به اطمینان از سازگاری سنسور با مدل یخچال بهی دارید؟
اگر در خواندن اهم یا تشخیص تطابق قطعه تردید دارید، پیش از ثبت سفارش از خدمات کارشناسی ما استفاده کنید:
- عکس شفاف از سنسور فابریک و سرسیمها
- تصویر برچسب مشخصات فنی (پلاک دستگاه)
- عکس از محل نصب پروب در کابین یا کنار اواپراتور
تصاویر را برای پشتیبانی آنلاین هوم پارتینو ارسال فرمایید تا کارشناسان فنی ما مقدار اهم و تناسب مدل را بهصورت رایگان و سریع برای شما بررسی کنند.
راهنمای گامبهگام نصب ایمن
- رعایت کامل ایمنی الکتریکی: پیش از هر اقدامی، دوشاخه برق اصلی دستگاه را از پریز بکشید.
- دسترسی به محل قطعه: قاب محافظ سنسور در کابین یا کاور اواپراتور را با باز کردن پیچها یا ضامنهای پلاستیکی با احتیاط آزاد کنید.
- مستندسازی مسیر سیمکشی: پیش از جداسازی، از محل دقیق قرارگیری پروب و کانال عبور سیم عکس بگیرید.
- جدا کردن قطعه فرسوده: سنسور معیوب را با قطع سیم یا باز کردن اتصالات خارج نمایید.
- جایگذاری پروب جدید: پروب استوانهای سفید را در شیار مخصوص تعبیهشده قرار دهید تا تبادل حرارتی مناسب با محیط داشته باشد.
- اتصال اصولی سیمها: با توجه به عدم وجود سوکت متصل در این نمونه، اتصال سیم زرد را به سیمکشی اصلی با لحیمکاری یا ترمینالهای استاندارد انجام دهید.
- عایقبندی ضد رطوبت: محل اتصال را حتماً با وارنیش حرارتی چسبدار (شیرینگ حرارتی) یا عایقهای مقاوم در برابر رطوبت بپوشانید تا از نفوذ آب حاصل از دیفراست و اکسیداسیون جلوگیری شود.
- بستن اتصالات: کاورها را سر جای خود محکم کرده، دستگاه را به برق وصل کنید و دمای کارکرد را در بازه ۲۴ ساعته بسنجید.
نکات کلیدی خرید و نصب
- عدم جایگزینی غیراصولی: از نصب سنسور با اهم متفاوت (۵k، ۱۰k، ۱۱k و…) روی بردی که برای مقاومت ۲ کیلو اهم کالیبره شده اکیداً خودداری کنید.
- حفاظت فیزیکی از کابل و پروب: از کشیدن سیم زرد، لهکردن یا خم کردن بیش از حد بدنه پروب خودداری نمایید.
- ایزولاسیون کامل اتصالات: رطوبت بالای محفظه یخچال در صورت عایق نبودن سیمها، مقاومت پارازیت ایجاد کرده و قرائت برد را مختل میسازد.
- بررسی سلامت سوکت مادر: در صورت تعویض بدون سوکت، از محکم بودن اتصال سرسیمها به کانکتور برد اطمینان حاصل نمایید.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
- روشهای مختلف ارسال با پست، تیپاکس و باربری؛
- ضمانت ترب؛
- پروانه کسب؛
- ضمانت مرجوعی طبق شرایط فروشگاه؛
- تنوع بالای قطعات؛
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
- پشتیبانی فعال قبل و بعد از خرید.
علائم خرابی سنسور یخچال
سنسور دما وظیفه دارد دمای داخل یخچال را اندازهگیری کرده و به برد الکترونیکی ارسال کند. خرابی این قطعه باعث برهم خوردن عملکرد سرمایش دستگاه میشود.
علائم متداول:
- سرمای بیش از حد یا کاهش شدید سرمایش
- روشن و خاموش شدن مکرر موتور
- یخزدگی مواد غذایی یا فساد سریع آنها
- نمایش ارور یا کد خطا روی پنل
آموزش تعویض سنسور یخچال
مراحل کار به صورت ایمن:
- دستگاه را از برق بکشید.
- محل نصب سنسور (معمولاً روی اواپراتور یا دیواره داخلی) را پیدا کنید.
- پوشش یا کاور را باز کنید.
- سوکت سنسور را جدا کرده و قطعه جدید را جایگزین کنید.
- قطعه اورجینال متناسب با مدل دستگاه را استفاده کنید.
- پس از بستن کاور، دستگاه را روشن و تست کنید.
نکته: نصب قطعه غیراصل یا اشتباه ممکن است به برد یا کمپرسور آسیب بزند.
علت خرابی سنسور یخچال
- نوسان یا شوکهای برق
- نفوذ رطوبت یا آب به بخش الکتریکی
- پوسیدگی یا قطعی سیمها
- یخزدگی شدید اطراف سنسور
- استهلاک ناشی از طول عمر بالا
محصولات و مقالات مرتبط
محصولات مرتبط
- سنسور دمای ۱۰ کیلو اهم یخچال بهی
- ترموفیوز و ترمودیسک یخچال فریزر بهی
- المنت دیفراست اواپراتور یخچال بهی
- برد کنترل الکترونیکی یخچال بهی
- موتور فن اواپراتور و کندانسور یخچال
- وارنیش حرارتی ضد رطوبت مخصوص سیمکشی برودتی
مقالات آموزشی مرتبط
- راهنمای جامع تست سنسورهای دمای یخچال با مولتیمتر دیجیتال
- جدول کدهای خطای رایج یخچال و فریزرهای بهی (Behi)
- تفاوت سنسورهای ۲ کیلو اهم، ۵ کیلو اهم و ۱۰ کیلو اهم در سیستمهای برودتی
- روش عایقبندی اصولی سیمهای سنسور در محیطهای مرطوب اواپراتور
سوالات متداول (FAQ)
آیا سنسور ۲ کیلو اهم برای تمام مدلهای یخچال بهی قابل استفاده است؟
خیر؛ شرکتهای سازنده در مدلها و سالهای ساخت مختلف از سیستمهای کنترلی متفاوتی استفاده میکنند. این سنسور منحصراً برای مدلهایی کاربرد دارد که مقاومت طراحی سنسور آنها ۲ کیلو اهم باشد.
مقدار تلرانس ۱٪ چه مزیتی در این سنسور دارد؟
تلرانس ۱٪ بیانگر دقت بالای المان مقاومتی است که خطای خوانش دما توسط میکروکنترلر برد را به حداقل رسانده و دقت تنظیم سرمایش را افزایش میدهد.
آیا جهت اتصال دو رشته سیم زرد رنگ سنسور اهمیت دارد؟
خیر؛ سنسورهای مقاومتی دو سیمه فاقد پلاریته مثبت و منفی هستند و اتصال سیمها در مدار به هر جهتی مجاز است.
این سنسور سوکت فابریک دارد یا باید سیمها متصل شوند؟
همانطور که در تصویر مشخص است، این قطعه با سیم آزاد عرضه شده و اتصال آن به سوکت یا سیمکشی قبلی نیازمند اتصال استاندارد و استفاده از روکش عایق ضد رطوبت است.
در صورت نصب اشتباه سنسور ۲k به جای ۱۰k چه اتفاقی میافتد؟
برد کنترل به دلیل دریافت مقاومت خارج از محدوده استاندارد، دمای کابین را بهشدت اشتباه تشخیص داده و با خاموش نگهداشتن یا یکسره کردن کمپرسور باعث فساد مواد غذایی یا یخزدگی مفرط خواهد شد.
جمعبندی و دعوت به خرید
سنسور دمای یخچال بهی مدل ۲ کیلو اهم ۱٪ برند Hamibroopal با ساختار پروب استوانهای سفید و سیم زرد، قطعهای باکیفیت و استاندارد جهت احیای سیستم سنجش دمای یخچالهای سازگار بهی است. دقت بالای تلرانس ۱٪، کنترل پایدار حرارت را تضمین میکند.
پیشنهاد میشود قبل از ثبت نهایی خرید، مشخصات و تصاویر قطعه قبلی خود را با پشتیبانی هوم پارتینو تطبیق داده و سپس سفارش خود را با اطمینان از اصالت و گارانتی مرجوعی ثبت فرمایید.
