معرفی کوتاه
سنسور یخچال هیمالیا مدل ۱۰ کیلو اهم، قطعهای برای اندازهگیری دمای بخشهای مختلف یخچال در مدلهای سازگار است. برد الکترونیکی دستگاه با دریافت مقدار مقاومت سنسور، وضعیت دمایی یخچال را تشخیص داده و عملکرد سیستم سرمایش را کنترل میکند.

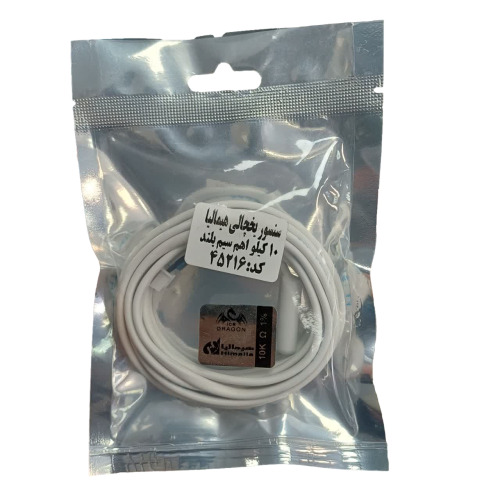

در تصویر محصول، سنسور داخل بستهبندی متالایز نقرهای قرار دارد و یک سیم سفید بلندِ حلقهشده دیده میشود. روی برچسب محصول عبارت 10K Ω و نام Himalia / هیمالیا قابل مشاهده است.
سازگاری این سنسور با تمام مدلهای یخچال هیمالیا قطعی نیست و باید مقدار اهم، محل نصب، فرم پروب و نوع اتصال با قطعه قبلی تطبیق داده شود.
کاربرد سنسور یخچال هیمالیا
سنسور دمای یخچال، اطلاعات مربوط به دمای محل نصب را به برد دستگاه منتقل میکند. کاربرد این قطعه در مدلهای مختلف ممکن است شامل یکی از موارد زیر باشد:
- اندازهگیری دمای کابین یخچال؛
- اندازهگیری دمای محفظه فریزر؛
- سنجش دمای اواپراتور، در صورت استفاده در آن بخش؛
- کمک به کنترل روشن و خاموش شدن کمپرسور؛
- کمک به مدیریت عملکرد فن یا چرخه دیفراست، در مدلهای دارای کنترل الکترونیکی؛
- جایگزینی سنسور معیوب یا دارای مقدار مقاومت نادرست.
محل دقیق نصب این نمونه از روی تصویر مشخص نیست و باید بر اساس سنسور فابریک دستگاه یا نقشه فنی همان مدل تعیین شود.
توضیح فنی
سنسور دمای یخچال یک قطعه مقاومتی است که مقدار مقاومت آن با تغییر دما تغییر میکند. برد الکترونیکی یخچال، این تغییر مقاومت را اندازهگیری کرده و از آن برای تشخیص دمای محل نصب استفاده میکند.
برای عملکرد صحیح، سنسور جایگزین باید با مدار دستگاه از نظر موارد زیر هماهنگ باشد:
- مقاومت اسمی ۱۰ کیلو اهم؛
- منحنی مقاومت ـ دما؛
- تلرانس قطعه؛
- فرم و اندازه پروب؛
- محل نصب؛
- نوع سوکت یا اتصال؛
- نحوه قرارگیری سنسور در مسیر گردش هوا یا کنار اواپراتور.
عبارت ۱۰ کیلو اهم بهتنهایی برای تأیید سازگاری کافی نیست. دو سنسور با مقاومت اسمی مشابه ممکن است از نظر منحنی عملکرد یا شکل فیزیکی برای دستگاه یکسان مناسب نباشند.
از روی تصویر محصول نمیتوان نوع دقیق عملکرد سنسور، منحنی مقاومت ـ دما یا ساختار داخلی آن را با قطعیت اعلام کرد.
علائم خرابی احتمالی سنسور
خرابی سنسور، تغییر مقدار مقاومت، قطعی سیم یا مشکل در اتصال آن میتواند علائم مختلفی ایجاد کند:
- یکسره کار کردن کمپرسور؛
- خاموش شدن زودهنگام کمپرسور؛
- گرم شدن بیش از حد یخچال؛
- سرمای بیش از حد یا یخزدن مواد غذایی؛
- نوسان دمای کابین؛
- نمایش دمای غیرواقعی؛
- نمایش خطای مربوط به سنسور؛
- اختلال در عملکرد دیفراست، در صورت استفاده سنسور در مدار مربوطه؛
- قطع و وصل شدن غیرعادی فن یا کمپرسور؛
- مشاهده پارگی، لهشدگی یا پوسیدگی سیم؛
- نفوذ رطوبت به محل اتصال.
این علائم ممکن است از خرابی برد، فن، کمپرسور، المنت دیفراست، ترموفیوز، سیمکشی یا مدار مبرد نیز ایجاد شوند. بنابراین تعویض سنسور باید پس از عیبیابی انجام شود.
راهنمای تشخیص قبل از خرید
بررسی مقدار مقاومت
مشخصات سنسور قدیمی را بررسی کنید. اگر روی قطعه یا بستهبندی آن مقدار ۱۰KΩ درج شده باشد، از نظر مقاومت اسمی با این محصول مطابقت اولیه دارد.
بررسی مدل دقیق یخچال
شماره مدل یخچال هیمالیا را از روی پلاک دستگاه یادداشت کنید. نام برند بهتنهایی برای تأیید سازگاری کافی نیست؛ زیرا ممکن است در مدلهای مختلف از سنسورهای متفاوت استفاده شده باشد.
بررسی فرم پروب
فرم، قطر و محل قرارگیری پروب سنسور قبلی را با نمونه جدید مقایسه کنید. در تصویر حاضر سنسور داخل بستهبندی قرار دارد و فرم دقیق پروب بهطور کامل قابل مشاهده نیست.
بررسی نوع اتصال
تصویر واضحی از سوکت، دو سر سیم و محل اتصال سنسور قبلی تهیه کنید. نوع اتصال این نمونه از تصویر اصلی بهصورت قطعی قابل تأیید نیست.
تست با مولتیمتر
- یخچال را از برق جدا کنید.
- سنسور را از برد یا سوکت دستگاه جدا نمایید.
- مولتیم سنسور وصل کنید.
- مقدار مقاومت را در. پرابها را به دو سر سنسور وصل کنید.
- مقدار مقاومت را در دمای محیط یادداشت کنید.
- پروب را بهآرامی گرم کنید و تغییر تدریجی مقاومت را بررسی نمایید.
نمایش OL یا بینهایت میتواند نشانه مدار باز باشد. نمایش مقاومت بسیار نزدیک به صفر نیز میتواند نشانه اتصال کوتاه باشد. برای تفسیر دقیق، دما و منحنی عملکرد سنسور نیز باید در نظر گرفته شود.
مشاوره رایگان قبل از خرید
برای انتخاب سنسور مناسب، عکس قطعه و مدل دستگاه را ارسال کنید
اگر در مورد سازگاری سنسور ۱۰ کیلو اهم با یخچال هیمالیا تردید دارید، تصاویر زیر را برای پشتیبانی هوم پارتینو بفرستید:
- عکس سنسور قدیمی؛
- تصویر واضح از پروب؛
- عکس سوکت یا محل اتصال؛
- تصویر پلاک مدل یخچال؛
- عکس محل نصب سنسور؛
- مقدار مقاومت اندازهگیریشده با مولتیمتر، در صورت امکان.
کارشناسان هوم پارتینو با بررسی مشخصات الکتریکی و ظاهری، در انتخاب قطعه مناسب به شما مشاوره رایگان میدهند.
راهنمای نصب ایمن
- پیش از شروع کار، دوشاخه یخچال را از برق جدا کنید.
- قاب یا پوشش محل نصب سنسور را با دقت باز نمایید.
- از مسیر قرارگیری سیم و جایگاه پروب سنسور قدیمی عکس بگیرید.
- اتصال سنسور قدیمی را بدون کشیدن یا آسیبزدن به سیمکشی جدا کنید.
- پروب جدید را در جایگاه سنسور قبلی قرار دهید.
- سیم را از مسیر اصلی عبور دهید و از فن، المنت، لبههای تیز و قطعات متحرک دور نگه دارید.
- اتصال سیم یا سوکت را مطابق ساختار قطعه قبلی انجام دهید.
- محل اتصال را در برابر رطوبت بهخوبی عایق کنید.
- قابها را دوباره نصب نمایید.
- دستگاه را به برق وصل کنید و عملکرد دما و کمپرسور را بررسی نمایید.
از نصب سنسور در جایگاهی متفاوت یا آزاد گذاشتن پروب در محلی غیر از محل اصلی خودداری کنید؛ زیرا محل قرارگیری روی دقت اندازهگیری اثر میگذارد.
نکات مهم خرید و نصب
- سنسور ۱۰ کیلو اهم را با مدلهای ۲، ۵، ۱۱ یا ۵۰ کیلو اهم جایگزین نکنید.
- شباهت ظاهری یا رنگ سیم بهتنهایی نشانه سازگاری نیست.
- طول دقیق سیم از تصویر قابل تأیید نیست؛ پیش از سفارش، مسیر سیمکشی دستگاه را بررسی کنید.
- تلرانس این محصول در تصویر مشخص نشده است؛ بنابراین از درج یا مقایسه تلرانس بدون اطلاعات سازنده خودداری کنید.
- نوع دقیق پروب و سوکت باید با نمونه فابریک مقایسه شود.
- سیم سنسور را نکشید، له نکنید و در مجاورت قطعات داغ قرار ندهید.
- اتصالها باید محکم، تمیز و عایقشده باشند.
- اگر پس از تعویض سنسور مشکل باقی ماند، برد و سایر اجزای سیستم سرمایش نیز باید بررسی شوند.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
- روشهای مختلف ارسال با پست، تیپاکس و باربری؛
- ضمانت ترب؛
- پروانه کسب؛
- ضمانت مرجوعی طبق شرایط فروشگاه؛
- تنوع بالای قطعات؛
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
- پشتیبانی فعال قبل و بعد از خرید.
علائم خرابی سنسور یخچال
سنسور دما وظیفه دارد دمای داخل یخچال را اندازهگیری کرده و به برد الکترونیکی ارسال کند. خرابی این قطعه باعث برهم خوردن عملکرد سرمایش دستگاه میشود.
علائم متداول:
- سرمای بیش از حد یا کاهش شدید سرمایش
- روشن و خاموش شدن مکرر موتور
- یخزدگی مواد غذایی یا فساد سریع آنها
- نمایش ارور یا کد خطا روی پنل
آموزش تعویض سنسور یخچال
مراحل کار به صورت ایمن:
- دستگاه را از برق بکشید.
- محل نصب سنسور (معمولاً روی اواپراتور یا دیواره داخلی) را پیدا کنید.
- پوشش یا کاور را باز کنید.
- سوکت سنسور را جدا کرده و قطعه جدید را جایگزین کنید.
- قطعه اورجینال متناسب با مدل دستگاه را استفاده کنید.
- پس از بستن کاور، دستگاه را روشن و تست کنید.
نکته: نصب قطعه غیراصل یا اشتباه ممکن است به برد یا کمپرسور آسیب بزند.
علت خرابی سنسور یخچال
- نوسان یا شوکهای برق
- نفوذ رطوبت یا آب به بخش الکتریکی
- پوسیدگی یا قطعی سیمها
- یخزدگی شدید اطراف سنسور
- استهلاک ناشی از طول عمر بالا
محصولات و مقالات مرتبط
محصولات مرتبط
- سنسور دمای یخچال هیمالیا مدل ۲ کیلو اهم؛
- سنسور دمای یخچال هیمالیا مدل ۵ کیلو اهم؛
- سنسور دمای یخچال هیمالیا مدل ۱۱ کیلو اهم؛
- برد الکترونیکی یخچال هیمالیا؛
- فن اواپراتور یخچال؛
- المنت دیفراست؛
- ترموفیوز یخچال؛
- سوکت و سیمکشی سنسور.
مقالات مرتبط
- آموزش تست سنسور یخچال با مولتیمتر؛
- تفاوت سنسورهای ۲، ۵، ۱۰ و ۱۱ کیلو اهم؛
- علت یکسره کار کردن کمپرسور یخچال؛
- علت سرمای بیش از حد یخچال؛
- راهنمای تعویض سنسور یخچال؛
- علت نمایش خطای سنسور در یخچالهای هیمالیا.
سوالات متداول
سنسور یخچال هیمالیا مدل ۱۰ کیلو اهم برای کدام مدلها مناسب است؟
این سنسور برای مدلهایی مناسب است که مدار کنترل آنها بر اساس سنسور ۱۰ کیلو اهم طراحی شده باشد. برای تأیید مدل دقیق، باید پلاک دستگاه و سنسور قبلی بررسی شود.
مقدار مقاومت این سنسور چقدر است؟
مقدار مقاومت اسمی سنسور طبق تصویر محصول ۱۰ کیلو اهم است.
آیا این سنسور برای همه مدلهای هیمالیا مناسب است؟
خیر. مدلهای مختلف ممکن است از نظر مقاومت، منحنی عملکرد، فرم پروب و نوع اتصال با یکدیگر تفاوت داشته باشند.
آیا میتوان سنسور ۱۰ کیلو اهم را جایگزین سنسور ۲ کیلو اهم کرد؟
خیر. برد دستگاه برای مقدار مقاومت مشخصی طراحی شده است و استفاده از مقدار متفاوت میتواند باعث تشخیص اشتباه دما و اختلال در عملکرد دستگاه شود.
آیا طول سیم سنسور مشخص است؟
طول دقیق سیم از تصویر محصول قابل تعیین نیست. بهتر است پیش از خرید، طول سیم سنسور قبلی و مسیر نصب آن بررسی شود.
آیا نوع دقیق سنسور NTC است؟
از تصویر و اطلاعات قابل مشاهده، مقدار ۱۰ کیلو اهم مشخص است؛ اما نوع دقیق عملکرد و منحنی سنسور بدون مستندات فنی سازنده قابل تأیید نیست.
خرابی سنسور چه علائمی دارد؟
یکسره کار کردن کمپرسور، سرمایش ناکافی، سرمای بیش از حد، نمایش خطای سنسور و نوسان دما از علائم احتمالی خرابی هستند؛ اما عیبیابی سایر اجزای دستگاه نیز ضروری است.
جمعبندی و دعوت به خرید
سنسور یخچال هیمالیا مدل ۱۰ کیلو اهم، قطعهای برای جایگزینی سنسور معیوب در دستگاههای سازگار است. مقدار مقاومت اسمی این محصول ۱۰ کیلو اهم بوده و در بستهبندی متالایز عرضه میشود.
برای جلوگیری از انتخاب اشتباه، پیش از خرید عکس سنسور قبلی، سوکت، محل نصب و پلاک مدل یخچال هیمالیا را برای کارشناسان هوم پارتینو ارسال کنید و پس از تأیید مشخصات، سفارش خود را ثبت نمایید.
