معرفی کوتاه

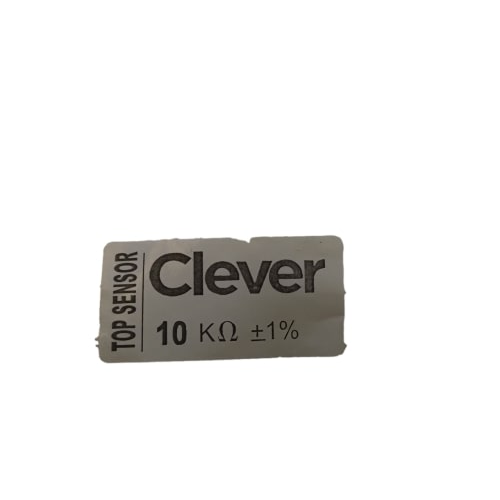

سنسور یخچال کلور مدل ۱۰ کیلو اهم، قطعه‌ای برای اندازه‌گیری دمای بخش مشخصی از یخچال و ارسال اطلاعات به برد الکترونیکی است. روی برچسب محصول عبارت TOP SENSOR، Clever، 10 KΩ ±1% درج شده است.

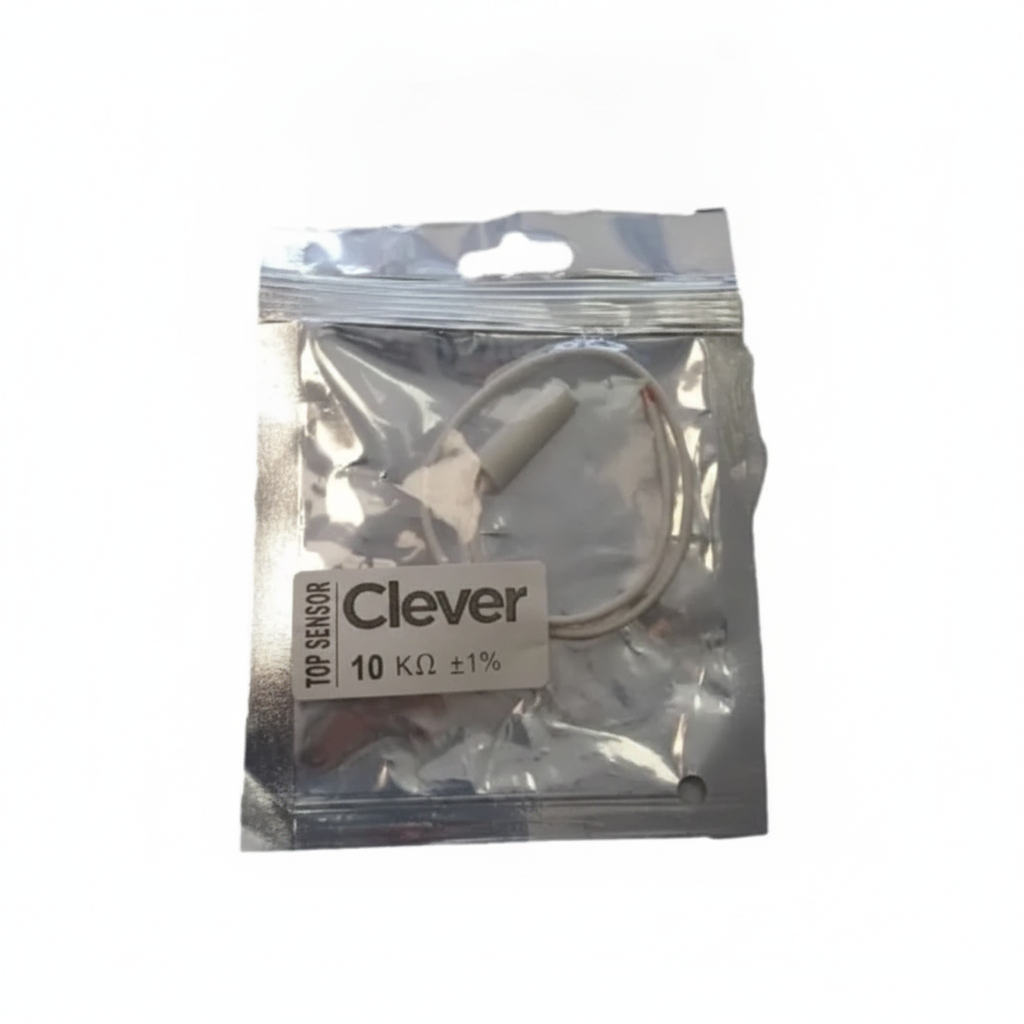

این سنسور داخل بسته‌بندی نقره‌ای عرضه می‌شود و برای جایگزینی قطعه معیوب در دستگاه‌های سازگار کاربرد دارد. پیش از خرید، مقدار اهم، محل نصب، شکل پروب و نوع اتصال سنسور قبلی باید بررسی شود.

 کاربرد سنسور یخچال کلور

سنسور دمای یخچال با اندازه‌گیری دمای محل نصب، اطلاعات لازم را در اختیار برد الکترونیکی قرار می‌دهد. کاربردهای اصلی آن عبارت‌اند از:

• اندازه‌گیری دمای بخش مربوطه در یخچال
• ارسال اطلاعات دما به برد اصلی
• کمک به کنترل عملکرد کمپرسور
• کمک به تنظیم دمای کابین
• کنترل بهتر سیکل سرمایش
• جایگزینی سنسور معیوب یا دارای مقاومت غیرطبیعی
• استفاده در جایگاه مشخص‌شده با عنوان TOP SENSOR در دستگاه‌های سازگار

عبارت TOP SENSOR روی لیبل محصول دیده می‌شود؛ بااین‌حال، محل دقیق نصب باید با مدل دستگاه و سنسور قدیمی تطبیق داده شود.

 توضیح فنی

این قطعه یک سنسور مقاومتی دما است که مقدار مقاومت اسمی آن ۱۰ کیلو اهم با تلرانس ±۱٪ اعلام شده است. بنابراین مقدار اسمی مقاومت آن تقریباً در محدوده زیر قرار می‌گیرد:

$$9.9k\Omega \le R\le 10.1k\Omega$$

مقدار واقعی مقاومت سنسور هنگام تست به دمای محیط و شرایط اندازه‌گیری وابسته است. به همین دلیل، مشاهده عددی کمی متفاوت از ۱۰ کیلو اهم لزوماً به معنای خرابی قطعه نیست و باید دمای زمان تست نیز در نظر گرفته شود.

برد الکترونیکی یخچال با تحلیل تغییرات مقاومت سنسور، دمای محل نصب را تشخیص می‌دهد. اگر سنسور مقدار مقاومت نادرست به برد ارسال کند، کنترل سرمایش، تنظیم دما یا عملکرد بخش مربوطه ممکن است دچار اختلال شود.

 علائم احتمالی خرابی سنسور

خرابی سنسور یخچال کلور ممکن است با نشانه‌های زیر همراه باشد:

• نمایش ارور سنسور دما
• نمایش دمای غیرواقعی روی پنل
• نوسان غیرعادی دمای یخچال
• سرمایش بیش از حد یا سرمایش ناکافی
• کارکرد طولانی کمپرسور
• قطع و وصل غیرطبیعی کمپرسور
• تغییر نکردن دمای نمایشگر با تغییر دمای واقعی کابین
• یخ‌زدگی غیرعادی در بخشی از یخچال
• گرم شدن کابین با وجود کارکرد کمپرسور
• مشاهده قطعی، پارگی یا سولفاته شدن سیم سنسور

این علائم احتمالی هستند و خرابی برد، دسته‌سیم، اتصالات، سیستم سرمایش یا سنسورهای دیگر نیز می‌تواند نشانه‌های مشابه ایجاد کند.

 راهنمای تشخیص قبل از خرید

برای انتخاب صحیح این سنسور، موارد زیر را بررسی کنید:

1. مقدار مقاومت سنسور قبلی: مقدار آن باید با مدل ۱۰ کیلو اهم مطابقت داشته باشد.
2. عنوان محل نصب: بررسی کنید سنسور موردنیاز دستگاه، سنسور بالایی یا همان Top Sensor باشد.
3. شکل پروب: پروب سفید سنسور جدید را با نمونه قبلی مقایسه کنید.
4. طول سیم: طول سیم باید برای عبور از مسیر فابریک دستگاه کافی باشد.
5. نوع کانکتور: فرم سوکت، تعداد پایه‌ها و قفل اتصال باید بررسی شود.
6. مدل کامل یخچال: مدل را از روی پلاک دستگاه بخوانید؛ نام کلور به‌تنهایی برای تطبیق کافی نیست.
7. محل نصب سنسور: سنسور بالایی، سنسور کابین و سنسور دیفراست ممکن است مشخصات متفاوتی داشته باشند.

تست اولیه با مولتی‌متر

• یخچال را از برق جدا کنید.
• سوکت سنسور را از برد یا دسته‌سیم جدا نمایید.
• مولتی‌متر را روی رنج مناسب مقاومت قرار دهید.
• مقاومت دو سر سنسور را اندازه‌گیری کنید.
• عدد اندازه‌گیری‌شده را با مقدار اسمی ۱۰ کیلو اهم مقایسه کنید.
• اتصالات و سیم‌ها را نیز از نظر قطعی و سولفاته‌شدن بررسی نمایید.

برای تشخیص دقیق، مقدار تست باید با جدول مقاومت–دما یا مشخصات فنی همان مدل یخچال مقایسه شود.

 باکس مشاوره رایگان هوم پارتینو

قبل از خرید، عکس سنسور و پلاک یخچال را ارسال کنید

برای بررسی سازگاری سنسور کلور، موارد زیر را برای کارشناسان هوم پارتینو بفرستید:

• عکس واضح از سنسور قدیمی
• تصویر نزدیک از پروب و سیم‌ها
• عکس سوکت یا محل اتصال سنسور
• تصویر محل نصب سنسور داخل یخچال
• عکس پلاک مدل کامل دستگاه
• مقدار اهم سنسور قبلی، در صورت امکان

انتخاب قطعه فقط بر اساس شباهت ظاهری یا مقدار ۱۰ کیلو اهم توصیه نمی‌شود؛ فرم پروب، محل نصب و نوع اتصال نیز باید بررسی شوند.

راهنمای نصب ایمن

1. دوشاخه یخچال را از پریز جدا کنید.
2. قاب یا پوشش محل نصب سنسور را باز نمایید.
3. قبل از خارج کردن قطعه قبلی، از محل نصب و مسیر سیم‌کشی عکس بگیرید.
4. سوکت را از بدنه کانکتور جدا کنید و از کشیدن سیم‌ها خودداری نمایید.
5. سنسور قدیمی را از بست یا محل فابریک خارج کنید.
6. پروب سنسور جدید را دقیقاً در جایگاه اصلی قرار دهید.
7. سیم سنسور را دور از فن، لبه‌های تیز، هیتر و مسیر آب عبور دهید.
8. سوکت را به‌طور کامل متصل کنید.
9. قاب داخلی را در جای خود ببندید.
10. یخچال را روشن کرده و عملکرد دمایی و ارورهای دستگاه را بررسی نمایید.

در صورت نیاز به باز کردن اواپراتور یا دسترسی به سیم‌کشی داخلی، نصب توسط تعمیرکار متخصص توصیه می‌شود.

 نکات مهم هنگام خرید و نصب

• سنسور ۱۰ کیلو اهم را بدون بررسی منحنی دما–مقاومت با هر سنسور ۱۰K دیگری جایگزین نکنید.
• عبارت TOP SENSOR را هنگام تطبیق با سنسور قبلی در نظر بگیرید.
• رنگ سیم به‌تنهایی معیار تشخیص سازگاری نیست.
• پروب سفید را خم، له یا سوراخ نکنید.
• از اتصال مستقیم و غیراصولی سیم‌ها خودداری کنید.
• سوکت و دسته‌سیم را از نظر رطوبت، قطعی و سولفاته‌شدن بررسی نمایید.
• اگر سنسور جدید سالم است اما ارور باقی می‌ماند، برد و سیم‌کشی نیز باید تست شوند.
• مقدار مقاومت ۱۰ کیلو اهم در دمای نامشخص نباید بدون بررسی شرایط تست، معیار قطعی قضاوت باشد.

 مزایای خرید از هوم پارتینو

• مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه
• روش‌های مختلف ارسال با پست، تیپاکس و باربری
• ضمانت ترب
• پروانه کسب
• ضمانت مرجوعی طبق شرایط فروشگاه
• تنوع بالای قطعات
• ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز
• پشتیبانی فعال قبل و بعد از خرید

 محصولات مرتبط

• سنسور دمای یخچال کلور
• سنسور دیفراست یخچال کلور
• سنسور اواپراتور یخچال
• سنسور کابین یخچال
• برد اصلی یخچال کلور
• سوکت سنسور یخچال
• دسته‌سیم داخلی یخچال
• ترموفیوز سنسوردار یخچال
• موتور فن اواپراتور

علائم خرابی سنسور یخچال

سنسور دما وظیفه دارد دمای داخل یخچال را اندازه‌گیری کرده و به برد الکترونیکی ارسال کند. خرابی این قطعه باعث برهم خوردن عملکرد سرمایش دستگاه می‌شود.

علائم متداول:

• سرمای بیش از حد یا کاهش شدید سرمایش
• روشن و خاموش شدن مکرر موتور
• یخ‌زدگی مواد غذایی یا فساد سریع آن‌ها
• نمایش ارور یا کد خطا روی پنل

آموزش تعویض سنسور یخچال

: مراحل کار به صورت ایمن:

1. دستگاه را از برق بکشید.
2. محل نصب سنسور (معمولاً روی اواپراتور یا دیواره داخلی) را پیدا کنید.
3. پوشش یا کاور را باز کنید.
4. سوکت سنسور را جدا کرده و قطعه جدید را جایگزین کنید.
5. قطعه اورجینال متناسب با مدل دستگاه را استفاده کنید.
6. پس از بستن کاور، دستگاه را روشن و تست کنید.

نکته: نصب قطعه غیراصل یا اشتباه ممکن است به برد یا کمپرسور آسیب بزند.

علت خرابی سنسور یخچال

• نوسان یا شوک‌های برق
• نفوذ رطوبت یا آب به بخش الکتریکی
• پوسیدگی یا قطعی سیم‌ها
• یخ‌زدگی شدید اطراف سنسور
• استهلاک ناشی از طول عمر بالا

 مقالات و آموزش‌های مرتبط

• نحوه تست سنسور یخچال با مولتی‌متر
• تفاوت سنسورهای ۵، ۱۰ و ۱۱ کیلو اهم
• علت نمایش ارور سنسور در یخچال
• علت کارکرد یکسره کمپرسور یخچال
• روش تشخیص خرابی سنسور از خرابی برد
• علت سرمایش بیش از حد یخچال
• راهنمای تعویض سنسور دمای یخچال

سوالات متداول

مقاومت این سنسور چقدر است؟

مقدار مقاومت اسمی آن ۱۰ کیلو اهم است و تلرانس درج‌شده روی برچسب برابر با ±۱٪ است.

تلرانس ±۱٪ به چه معناست؟

یعنی مقاومت اسمی سنسور تقریباً می‌تواند بین ۹٫۹ تا ۱۰٫۱ کیلو اهم باشد. دمای هنگام تست نیز روی مقدار مقاومت اثر می‌گذارد.

آیا این سنسور برای تمام یخچال‌های کلور مناسب است؟

خیر. مدل کامل یخچال، محل نصب، فرم پروب، نوع سوکت و طول سیم باید با سنسور قبلی مطابقت داشته باشد.

TOP SENSOR یعنی چه؟

عبارت TOP SENSOR به سنسوری اشاره دارد که برای محل نصب بالایی یا جایگاه مشخص‌شده در دستگاه طراحی شده است. تعیین محل دقیق نصب باید طبق مدل یخچال انجام شود.

آیا این محصول سنسور دیفراست است؟

در تصاویر عبارت TOP SENSOR دیده می‌شود؛ بنابراین نمی‌توان بدون تطبیق با مدل دستگاه، آن را سنسور دیفراست معرفی کرد. نوع عملکرد سنسور باید از روی محل نصب و اطلاعات فنی دستگاه مشخص شود.

آیا هر سنسور ۱۰ کیلو اهمی قابل جایگزینی با این مدل است؟

خیر. علاوه بر مقاومت، منحنی عملکرد، نوع پروب، طول سیم و نوع اتصال نیز اهمیت دارد.

اگر مولتی‌متر عدد OL نشان دهد، سنسور خراب است؟

عدد OL می‌تواند نشانه قطعی سنسور یا سیم‌کشی باشد؛ اما پیش از تعویض، سوکت و مسیر سیم نیز باید بررسی شوند.

جمع‌بندی و دعوت به خرید

سنسور یخچال کلور مدل ۱۰ کیلو اهم Clever Top Sensor، دارای مقاومت اسمی ۱۰ کیلو اهم و تلرانس ±۱٪ است و برای جایگزینی سنسور هم‌مشخصات در دستگاه‌های سازگار استفاده می‌شود.

برای جلوگیری از خرید اشتباه، قبل از ثبت سفارش تصویر سنسور قدیمی، سوکت، محل نصب و پلاک مدل کامل یخچال را برای کارشناسان هوم پارتینو ارسال کنید.
