معرفی کوتاه

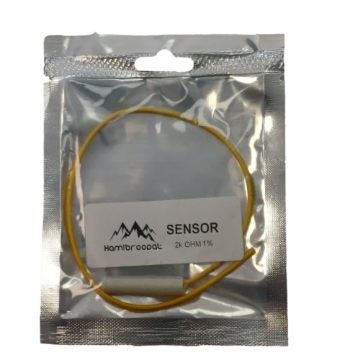

سنسور یخچال هایسنس مدل ۲ کیلو اهم با تلرانس ۱٪، قطعهای برای سنجش دقیق دمای بخش مربوطه در یخچال و ارسال اطلاعات حرارتی به برد الکترونیکی است. روی لیبل محصول عبارتهای SENSOR، 2k OHM 1% و برند شرکت تولیدکننده قطعه (Hamibroopal) درج شده است.
این سنسور دارای روکش سیم زرد رنگ، پروب سفید استوانهای و بستهبندی زیپکیپ نقرهای متالایز است. با توجه به تفاوت سنسورها در مدلهای مختلف، حتماً قبل از خرید مقدار اهم، فرم پروب و نوع اتصال قطعه قبلی را با این مدل تطبیق دهید.
کاربرد سنسور یخچال هایسنس
سنسور دمای یخچال، با تغییر مقاومت در برابر دما، وضعیت حرارتی کابین یا اواپراتور را به برد اصلی اعلام میکند. برد دستگاه با تحلیل این دادهها، فرمان قطع یا وصل کمپرسور و تنظیم سیستم سرمازایی را صادر مینماید.
کاربردهای اصلی این سنسور عبارتاند از:
- اندازهگیری دقیق دمای بخش مربوطه در یخچال (کابین یا سیستم اواپراتور بر اساس نقشه فنی)
- ارسال لحظهای سیگنال مقاومتی به برد الکترونیکی
- کمک به کنترل هوشمند کارکرد کمپرسور
- کمک به تثبیت و تنظیم دمای داخل یخچال
- جلوگیری از یخزدگی مواد غذایی یا افت سرمایش
- جایگزینی سنسورهای آسیبدیده، قطعشده یا خارج از کالیبره در دستگاههای سازگار
توضیح فنی
این قطعه یک سنسور دمایی مقاومتی (NTC) با مقدار اسمی ۲ کیلو اهم و تلرانس ۱٪ است. به این معنی که با افزایش دما، مقاومت سنسور کاهش یافته و با کاهش دما، مقاومت آن افزایش مییابد.
بر اساس تلرانس ۱٪، محدوده اسمی مقاومت قطعه در نقطه مرجع سازنده برابر است با:
1.98 kΩ≤R≤2.02 kΩ1.98\,k\Omega \leq R \leq 2.02\,k\Omega1.98kΩ≤R≤2.02kΩ
توجه داشته باشید که عدد نمایش دادهشده روی مولتیمتر ارتباط مستقیم با دمای محیط دارد. بنابراین اگر در دمای معمول اتاق عددی متفاوت از ۲ کیلو اهم مشاهده کردید، این اختلاف به دلیل دمای محیطی پروب بوده و نشانه قطعی بر خرابی سنسور نیست.
پروب استوانهای سفید باید در نشیمنگاه فابریک خود قرار گیرد تا تبادل حرارتی مناسبی داشته باشد. هرگونه قرارگیری شل، نصب در مجاورت مستقیم جریان هوای نامناسب یا فاصله از موقعیت فابریک، منجر به ارسال دادههای نادرست به برد و بروز اختلال در مدار تبرید میشود.
علائم احتمالی خرابی سنسور
خرابی یا تغییر اهم سنسور ۲ کیلو اهمی ممکن است منجر به علائم زیر شود:
- افت شدید سرمایش یا گرم شدن داخل یخچال
- سرمایش بیش از حد و یخ زدن مواد غذایی درون کابین
- یکسره کار کردن کمپرسور یا کارکرد طولانیمدت موتور
- قطع و وصل متوالی و نامنظم موتور دستگاه
- نمایش کدهای خطای مربوط به سنسور دما یا خطا در خوانش دما روی نمایشگر
- نمایش دمای غیرواقعی و ثابت ماندن دما روی صفحه دیجیتال
- وجود پارگی، پوسیدگی روکش، قطعی یا آبخوردگی در انتهای سیم و پروب
این علائم جنبه تشخیصی احتمالی دارند؛ چراکه خرابی برد کنترل، رله استارت، کمپرسور، فن اواپراتور یا کمبود گاز مبرد نیز میتواند علائم مشابهی به وجود آورد.
راهنمای تشخیص قبل از خرید
پیش از ثبت سفارش سنسور هایسنس مدل ۲ کیلو اهم، موارد زیر را چک کنید:
- بررسی مقدار اهم: مطمئن شوید سنسور فابریک دستگاه شما دقیقاً از نوع ۲ کیلو اهم است و با سنسورهای ۵، ۱۰ یا ۵۰ کیلو اهم جایگزین نمیشود.
- بررسی شکل پروب: پروب استوانهای سفیدرنگ را با قطعه قبلی مطابقت دهید.
- بررسی نوع سیم و اتصال: رنگ سیم این قطعه زرد بوده و انتهای آن جهت اتصال، سیم آزاد است.
- بررسی طول مسیر سیمکشی: مسیر قرارگیری سیم در کابین را بررسی کنید تا طول کابل پاسخگوی نصب باشد.
- بررسی مدل یخچال: پلاک مشخصات فنی دستگاه را بررسی و یادداشت کنید.
تست اولیه با مولتیمتر
- یخچال را از برق جدا کنید.
- انتهای سیم سنسور را از سوکت یا مدار الکترونیکی آزاد نمایید.
- سلکتور مولتیمتر را روی حالت تست مقاومت (اهممتر - رنج ۲k یا ۲۰k) قرار دهید.
- پروبهای مولتیمتر را به دو سیم سنسور وصل کنید.
- با تغییر حرارت پروب (مثلاً گرفتن پروب میان دست)، مقدار اهم باید به صورت پیوسته تغییر کند.
- عدد بهدستآمده را با جدول مقاومت–دمای هایسنس تطبیق دهید.
باکس مشاوره رایگان هوم پارتینو
قبل از خرید، عکس سنسور و پلاک یخچال هایسنس را ارسال کنید
با توجه به حساسیت سیستمهای سرمایشی نسبت به مقادیر اهمی سنسورها، پیش از خرید موارد زیر را برای کارشناسان هوم پارتینو ارسال نمایید:
- عکس واضح از سنسور قدیمی و پروب آن
- تصویر سیمکشی و نوع اتصال/سوکت قبلی
- عکس پلاک مشخصات مدل یخچال (چسباندهشده در بدنه داخلی یا پشت دستگاه)
- مقدار اهم قرائتشده از قطعه قبلی (در صورت امکان)
سنسور ۲ کیلو اهم قابل جایگزینی با سنسورهای ۱۰k یا ۵k نیست؛ کارشناسان ما به صورت رایگان سازگاری قطعه را برای شما بررسی میکنند.
راهنمای نصب ایمن
- دوشاخه یخچال را کاملاً از پریز برق جدا کنید.
- قاب یا کاور محافظ محل قرارگیری سنسور را با احتیاط باز کنید.
- پیش از باز کردن، از نحوه قرارگیری پروب و مسیر سیمکشی سنسور قبلی عکس بگیرید.
- سنسور قدیمی را جدا کرده و پروب سنسور جدید را دقیقاً در شیار یا بست فابریک قرار دهید.
- سیم سنسور را از داکت یا کانال استاندارد سیمکشی عبور دهید.
- سیمها را از پروانههای فن، لبههای تیز فلزی و لولههای گرم مدار دور نگه دارید.
- اتصالات سیم را به درستی و به صورت عایقشده (با استفاده از وارنیش حرارتی یا سوکت مناسب) برقرار کنید.
- قاب داخلی را به دقت ببندید.
- یخچال را به برق متصل کرده و تغییرات دمایی و نحوه کارکرد کمپرسور را پایش کنید.
نکات مهم هنگام خرید و نصب
- هرگز سنسور ۲ کیلو اهم را بهجای سنسورهای ۱۰، ۱۱، ۵ یا ۵۰ کیلو اهم به کار نبرید.
- تغییر مقاومت سنسور سبب ارسال اطلاعات نادرست به میکروکنترلر برد شده و کارکرد کمپرسور را مختل میکند.
- پروب سنسور عایق رطوبتی است؛ از آسیب زدن، سوراخ کردن یا فشردن بدنه پروب خودداری نمایید.
- اتصالات انتهایی سیم را به صورت محکم و آببندیشده انجام دهید تا نفوذ رطوبت باعث ایجاد خطای اهمی نشود.
- در صورتی که پس از نصب، خطای سیستم برطرف نشد، سیمکشی، پایههای سوکت و مدار سنسور روی برد اصلی را تست نمایید.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه
- روشهای مختلف ارسال با پست، تیپاکس و باربری
- ضمانت ترب
- پروانه کسب
- ضمانت مرجوعی طبق شرایط فروشگاه
- تنوع بالای قطعات
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز
- پشتیبانی فعال قبل و بعد از خرید
علائم خرابی سنسور یخچال
سنسور دما وظیفه دارد دمای داخل یخچال را اندازهگیری کرده و به برد الکترونیکی ارسال کند. خرابی این قطعه باعث برهم خوردن عملکرد سرمایش دستگاه میشود.
علائم متداول:
- سرمای بیش از حد یا کاهش شدید سرمایش
- روشن و خاموش شدن مکرر موتور
- یخزدگی مواد غذایی یا فساد سریع آنها
- نمایش ارور یا کد خطا روی پنل
آموزش تعویض سنسور یخچال
مراحل کار به صورت ایمن:
- دستگاه را از برق بکشید.
- محل نصب سنسور (معمولاً روی اواپراتور یا دیواره داخلی) را پیدا کنید.
- پوشش یا کاور را باز کنید.
- سوکت سنسور را جدا کرده و قطعه جدید را جایگزین کنید.
- قطعه اورجینال متناسب با مدل دستگاه را استفاده کنید.
- پس از بستن کاور، دستگاه را روشن و تست کنید.
نکته: نصب قطعه غیراصل یا اشتباه ممکن است به برد یا کمپرسور آسیب بزند.
علت خرابی سنسور یخچال
- نوسان یا شوکهای برق
- نفوذ رطوبت یا آب به بخش الکتریکی
- پوسیدگی یا قطعی سیمها
- یخزدگی شدید اطراف سنسور
- استهلاک ناشی از طول عمر بالا
محصولات مرتبط
- سنسور دمای یخچال هایسنس
- سنسور دیفراست یخچال هایسنس
- سنسور اواپراتور یخچال
- سنسور کابین یخچال
- برد الکترونیکی یخچال هایسنس
- ترموفیوز و ترمودیسک یخچال
- موتور فن یخچال هایسنس
- المنت و هیتر دیفراست
مقالات و آموزشهای مرتبط
- راهنمای تست سنسور دمای یخچال با اهممتر
- جدول تبدیل اهم به دمای انواع سنسورهای NTC
- تفاوت سنسورهای ۲k، ۵k، ۱۰k و ۵۰k در یخچال فریزر
- دلایل کارکرد مداوم کمپرسور یخچال و روشهای رفع آن
- نحوه عیبیابی خطاهای دمایی و ارور سنسور در یخچال
- راهنمای گامبهگام تعویض سنسور محیطی و اواپراتور
سوالات متداول
مقدار مقاومت اسمی این سنسور چقدر است؟
مقاومت اسمی این سنسور برابر با ۲ کیلو اهم (2 kΩ2\,k\Omega2kΩ) با تلرانس ۱٪ است.
آیا این سنسور با یخچالهای ۱۰ کیلو اهمی کار میکند؟
خیر. سنسورهای ۲ کیلو اهم منحنی اهم–دمای متفاوتی نسبت به مدلهای ۱۰k یا ۵k دارند و در صورت جایگزینی اشتباه، برد اصلی دمای نادرستی را تشخیص داده و کارکرد یخچال با اختلال جدی مواجه میشود.
تفاوت این سنسور با مدلهای سوکتدار چیست؟
این مدل دارای سیم با انتهای آزاد است و برای دستگاههایی که نیاز به اتصال مستقیم یا استفاده از سوکت قبلی دارند، مناسب میباشد.
علامت خرابی سنسور ۲ کیلو اهم در یخچال چیست؟
از علائم متداول میتوان به یکسره شدن کمپرسور، افت برودت، انجماد مواد غذایی درون کابین یا ظاهر شدن ارورهای دمایی روی نمایشگر اشاره کرد.
آیا رنگ زرد سیم نشانه خاصی است؟
رنگ روکش به شناسایی دسته سیم کمک میکند؛ با این حال معیار اصلی برای سازگاری، مقدار مقاومت اسمی (2 kΩ2\,k\Omega2kΩ)، مشخصات فنی و سازگاری با مدل یخچال است.
جمعبندی و دعوت به خرید
سنسور یخچال هایسنس مدل ۲ کیلو اهم با تلرانس ۱٪، قطعهای تخصصی برای اندازهگیری و پایش دمای یخچالهای سازگار است. این قطعه با سیم زرد و پروب سفید استوانهای عرضه شده و وظیفه ارسال دقیق اطلاعات حرارتی به برد را بر عهده دارد.
برای اطمینان از سازگاری سنسور با دستگاه خود، پیش از خرید، تصویر سنسور قدیمی و پلاک مدل یخچال را به بخش مشاوره رایگان هوم پارتینو ارسال فرمایید تا خریدی دقیق و بدون خطا داشته باشید.
