معرفی کوتاه

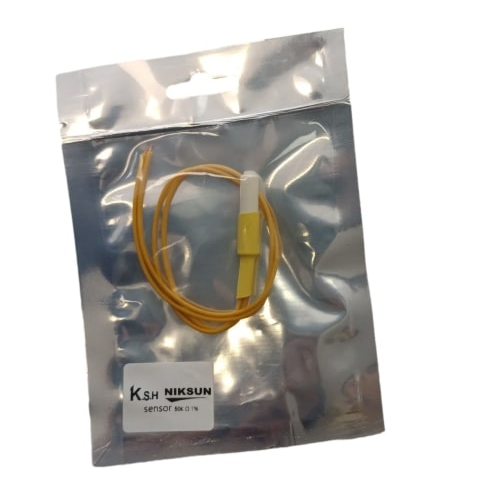

سنسور یخچال نیکسان مدل ۵۰ کیلو اهم کله‌لاکی، یک قطعه مقاومتی برای اندازه‌گیری دما و ارسال اطلاعات به برد الکترونیکی یخچال است. روی برچسب محصول عبارت NIKSUN و مشخصات Sensor 50KΩ دیده می‌شود.
این سنسور به‌صورت بسته‌بندی‌شده در پاکت نقره‌ای عرضه شده و دارای سیم زرد و پروب استوانه‌ای با روکش عایق می‌باشد. پیش از خرید، مقدار اهم، محل نصب، نوع پروب و نحوه اتصال سنسور قبلی را با این محصول تطبیق دهید.
کاربرد سنسور یخچال نیکسان
سنسور دمای یخچال، دمای محل نصب را اندازه‌گیری کرده و اطلاعات آن را به برد کنترل منتقل می‌کند. برد الکترونیکی با تحلیل این اطلاعات، عملکرد سیستم سرمایش را مدیریت می‌کند.
کاربردهای این سنسور می‌تواند شامل موارد زیر باشد:
- تشخیص دمای بخش مشخصی از یخچال
- ارسال اطلاعات دما به برد اصلی
- کمک به کنترل عملکرد کمپرسور
- کمک به تنظیم دمای کابین
- کنترل شرایط سرمایش در محل نصب سنسور
- جایگزینی سنسور معیوب یا دارای مقاومت غیرعادی
- استفاده در دستگاه‌های نیکسان و مدل‌های سازگار از نظر مقدار اهم و ساختار اتصال
محل دقیق کاربرد این سنسور، مانند سنسور کابین، اواپراتور یا بخش دیگر، از تصویر مشخص نیست و باید بر اساس مدل یخچال و محل نصب قطعه قدیمی تعیین شود.
توضیح فنی
سنسورهای دمای یخچال معمولاً بر پایه تغییر مقاومت الکتریکی در برابر تغییر دما کار می‌کنند. برد الکترونیکی با اندازه‌گیری مقاومت سنسور، دمای محل نصب را تخمین می‌زند.
در این محصول، مقدار مقاومت اعلام‌شده برابر با:
50 kΩ 50\,k\Omega 50kΩ
است. این مقدار باید با مشخصات سنسور فابریک و ورودی برد دستگاه مطابقت داشته باشد. استفاده از سنسوری با مقدار مقاومت متفاوت، حتی اگر از نظر ظاهری مشابه باشد، ممکن است باعث شود برد دما را اشتباه تشخیص دهد.
پروب کله‌لاکی سنسور برای نصب در محل طراحی‌شده دستگاه استفاده می‌شود. هنگام نصب، پروب نباید ترک‌خورده، شکسته یا از روکش عایق آن جدا شده باشد. همچنین محل قرارگیری سنسور باید مشابه جایگاه قطعه قبلی باشد تا اندازه‌گیری دما با خطای کمتری انجام شود.
علائم احتمالی خرابی سنسور
خرابی سنسور یخچال نیکسان ممکن است با علائم زیر همراه باشد:
- نمایش ارور مربوط به سنسور دما
- نمایش دمای غیرواقعی روی پنل
- سرمایش بیش از حد یا سرمایش ناکافی
- نوسان دمای داخل کابین
- کارکرد طولانی یا یکسره کمپرسور
- قطع و وصل غیرطبیعی کمپرسور
- تغییر نکردن دمای نمایشگر با تغییر دمای واقعی یخچال
- گرم شدن بیش از حد یخچال یا فریزر
- وجود قطعی، آسیب‌دیدگی یا سولفاته شدن سیم سنسور
این نشانه‌ها فقط به خرابی سنسور مربوط نیستند. برد الکترونیکی، سیم‌کشی، اتصالات، کمپرسور، رله، فن و سیستم سرمایش نیز باید در صورت نیاز بررسی شوند.
راهنمای تشخیص قبل از خرید
پیش از سفارش سنسور ۵۰ کیلو اهم نیکسان، موارد زیر را بررسی کنید:
- مقدار اهم سنسور قدیمی: مقدار آن باید با مدل ۵۰ کیلو اهم مطابقت داشته باشد.
- شکل پروب: پروب سنسور قبلی را با مدل کله‌لاکی موجود مقایسه کنید.
- محل نصب: مشخص کنید سنسور مربوط به کابین، اواپراتور یا بخش دیگری از یخچال است.
- طول سیم: سیم سنسور جدید باید برای عبور از مسیر فابریک دستگاه مناسب باشد.
- نوع اتصال: در صورت وجود سوکت یا کانکتور، فرم و تعداد پایه‌ها باید بررسی شود.
- مدل کامل دستگاه: مدل را از روی پلاک یخچال بررسی کنید.
- وضعیت سیم‌کشی: گاهی خرابی ظاهری سنسور در واقع ناشی از پارگی سیم یا اتصالی در مسیر است.
تست سنسور با مولتی‌متر
- یخچال را از برق جدا کنید.
- سنسور را از برد یا دسته‌سیم جدا نمایید.
- مولتی‌متر را روی رنج مناسب مقاومت قرار دهید.
- مقاومت دو سر سنسور را اندازه‌گیری کنید.
- مقدار به‌دست‌آمده را با مشخصات ۵۰ کیلو اهم و جدول فنی دستگاه مقایسه نمایید.
- در صورت تغییر دما، مقاومت سنسور باید مطابق منحنی عملکرد همان سنسور تغییر کند.
به دلیل مشخص نبودن دمای مرجع روی بسته‌بندی، عدد ۵۰ کیلو اهم را نباید بدون در نظر گرفتن دمای تست، معیار قطعی سنجش قرار داد.
باکس مشاوره رایگان هوم پارتینو
قبل از خرید، عکس سنسور قدیمی و پلاک یخچال را ارسال کنید
برای تطبیق دقیق سنسور نیکسان، لطفاً موارد زیر را برای کارشناسان هوم پارتینو ارسال نمایید:
- عکس واضح از سنسور قدیمی
- تصویر نزدیک از پروب کله‌لاکی
- عکس سیم و محل اتصال آن
- تصویر محل نصب سنسور داخل یخچال
- عکس پلاک مدل کامل دستگاه
- مقدار اهم سنسور قدیمی، در صورت امکان
شباهت ظاهری به‌تنهایی کافی نیست؛ مقدار اهم و محل کاربرد سنسور باید با دستگاه مطابقت داشته باشد.
راهنمای نصب ایمن
- دوشاخه یخچال را از برق جدا کنید.
- قاب محل نصب سنسور را با دقت باز نمایید.
- پیش از جداسازی سنسور قدیمی، از محل نصب و مسیر سیم آن عکس بگیرید.
- اتصال سنسور را از برد یا دسته‌سیم جدا کنید.
- سیم‌ها را نکشید و برای جدا کردن اتصال، بدنه کانکتور یا محل اتصال را بگیرید.
- سنسور قدیمی را از بست یا جایگاه فابریک خارج کنید.
- پروب کله‌لاکی جدید را در همان محل اصلی قرار دهید.
- سیم سنسور را از مسیر مناسب و دور از فن، لبه‌های تیز و قطعات گرم عبور دهید.
- اتصال سنسور را به‌درستی برقرار کنید و در صورت نیاز، عایق‌کاری استاندارد انجام دهید.
- قاب داخلی را ببندید و یخچال را روشن کنید.
- عملکرد سرمایش و وضعیت نمایشگر را بررسی نمایید.
نکات مهم هنگام خرید و نصب
- سنسور ۵۰ کیلو اهم را با سنسورهای ۱۰ یا ۱۱ کیلو اهم جایگزین نکنید.
- مقدار اهم سنسور باید با ورودی برد دستگاه مطابقت داشته باشد.
- از نصب سنسور در محل متفاوت از قطعه اصلی خودداری کنید.
- پروب کله‌لاکی را خم، له یا از روکش آن جدا نکنید.
- سیم سنسور نباید در مسیر پروانه فن یا کنار قطعات داغ قرار بگیرد.
- اتصالات بدون سوکت باید با اتصال مطمئن و عایق مناسب انجام شوند.
- در صورت وجود برفک یا سرمایش غیرعادی، سلامت برد، فن و سیستم دیفراست نیز بررسی شود.
- عبارت Sensor 50KΩ روی بسته‌بندی مبنای مقدار مقاومت اعلام‌شده این محصول است؛ مشخصات دستگاه باید با آن تطبیق داده شود.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه
- روش‌های مختلف ارسال با پست، تیپاکس و باربری
- ضمانت ترب
- پروانه کسب
- ضمانت مرجوعی طبق شرایط فروشگاه
- تنوع بالای قطعات
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز
- پشتیبانی فعال قبل و بعد از خرید
علائم خرابی سنسور یخچال
سنسور دما وظیفه دارد دمای داخل یخچال را اندازه‌گیری کرده و به برد الکترونیکی ارسال کند. خرابی این قطعه باعث برهم خوردن عملکرد سرمایش دستگاه می‌شود.
علائم متداول:
- سرمای بیش از حد یا کاهش شدید سرمایش
- روشن و خاموش شدن مکرر موتور
- یخ‌زدگی مواد غذایی یا فساد سریع آن‌ها
- نمایش ارور یا کد خطا روی پنل
آموزش تعویض سنسور یخچال
: مراحل کار به صورت ایمن:
- دستگاه را از برق بکشید.
- محل نصب سنسور (معمولاً روی اواپراتور یا دیواره داخلی) را پیدا کنید.
- پوشش یا کاور را باز کنید.
- سوکت سنسور را جدا کرده و قطعه جدید را جایگزین کنید.
- قطعه اورجینال متناسب با مدل دستگاه را استفاده کنید.
- پس از بستن کاور، دستگاه را روشن و تست کنید.
نکته: نصب قطعه غیراصل یا اشتباه ممکن است به برد یا کمپرسور آسیب بزند.
علت خرابی سنسور یخچال
- نوسان یا شوک‌های برق
- نفوذ رطوبت یا آب به بخش الکتریکی
- پوسیدگی یا قطعی سیم‌ها
- یخ‌زدگی شدید اطراف سنسور
- استهلاک ناشی از طول عمر بالا
محصولات مرتبط
- سنسور دمای یخچال نیکسان
- سنسور دیفراست یخچال
- سنسور اواپراتور
- سنسور کابین یخچال
- برد اصلی یخچال نیکسان
- سیم و سوکت سنسور یخچال
- ترموفیوز سنسوردار
- موتور فن اواپراتور
- هیتر دیفراست یخچال
مقالات و آموزش‌های مرتبط
- نحوه تست سنسور یخچال با مولتی‌متر
- تفاوت سنسورهای ۱۰، ۱۱ و ۵۰ کیلو اهم
- علت نمایش ارور سنسور یخچال
- علت کارکرد یکسره کمپرسور
- روش تشخیص خرابی سنسور از خرابی برد
- علت سرمایش بیش از حد یا کم یخچال
- راهنمای تعویض سنسور دمای یخچال
سوالات متداول
مقدار مقاومت این سنسور چقدر است؟
طبق نوشته روی بسته‌بندی، مقدار مقاومت سنسور ۵۰ کیلو اهم است.
منظور از کله‌لاکی چیست؟
کله‌لاکی به نوعی پروب سنسور گفته می‌شود که بخش حساس آن با پوشش عایق و رزین‌مانند محافظت شده است. شکل و ابعاد پروب باید با قطعه قبلی مطابقت داشته باشد.
آیا این سنسور برای تمام یخچال‌های نیکسان مناسب است؟
خیر. مدل کامل دستگاه، محل نصب، مقدار اهم، نوع اتصال و شکل پروب باید بررسی شود.
آیا می‌توان این سنسور را با سنسور ۱۰ کیلو اهم جایگزین کرد؟
خیر. اختلاف زیاد مقاومت باعث می‌شود برد دما را به‌درستی تشخیص ندهد و عملکرد سرمایش مختل شود.
آیا این سنسور، سنسور دیفراست است؟
از تصویر فقط مشخص است که محصول یک سنسور ۵۰ کیلو اهم نیکسان است. محل کاربرد دقیق آن از روی تصویر قابل تأیید نیست و باید بر اساس مدل یخچال و محل نصب سنسور قبلی مشخص شود.
اگر مقاومت سنسور با ۵۰ کیلو اهم تفاوت داشت، خراب است؟
نه لزوماً. مقاومت سنسور به دمای محیط وابسته است. برای تشخیص دقیق باید دمای زمان تست و جدول مشخصات همان دستگاه در نظر گرفته شود.
آیا سیم زرد، نشانه سازگاری با دستگاه خاصی است؟
خیر. رنگ سیم به‌تنهایی معیار قابل اعتمادی برای تشخیص مدل یا سازگاری سنسور نیست.
جمع‌بندی و دعوت به خرید
سنسور یخچال نیکسان مدل ۵۰ کیلو اهم کله‌لاکی، قطعه‌ای برای اندازه‌گیری دمای یخچال و ارسال اطلاعات به برد الکترونیکی است. این محصول با بسته‌بندی نقره‌ای، سیم زرد و پروب کله‌لاکی عرضه شده و مقدار مقاومت درج‌شده روی بسته‌بندی آن ۵۰ کیلو اهم است.
برای انتخاب مطمئن، قبل از ثبت سفارش تصویر سنسور قدیمی، محل نصب، سیم یا اتصال و پلاک مدل کامل یخچال را برای کارشناسان هوم پارتینو ارسال کنید.
