معرفی کوتاه

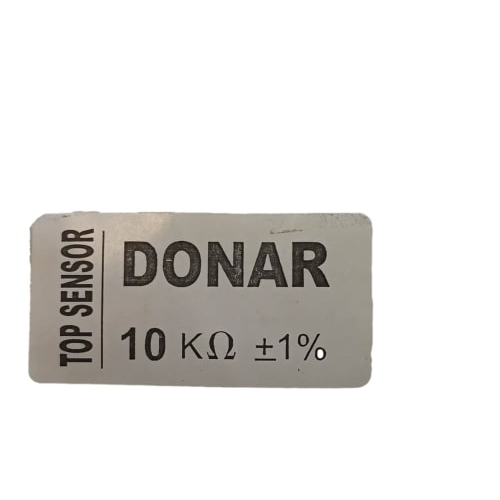

سنسور یخچال دونار مدل ۱۰ کیلو اهم با تلرانس ±۱٪، برای اندازه‌گیری دمای بخش مشخص‌شده در یخچال و ارسال اطلاعات به برد الکترونیکی استفاده می‌شود. روی برچسب محصول عبارت‌های TOP SENSOR، DONAR و 10 KΩ ±1% درج شده است.

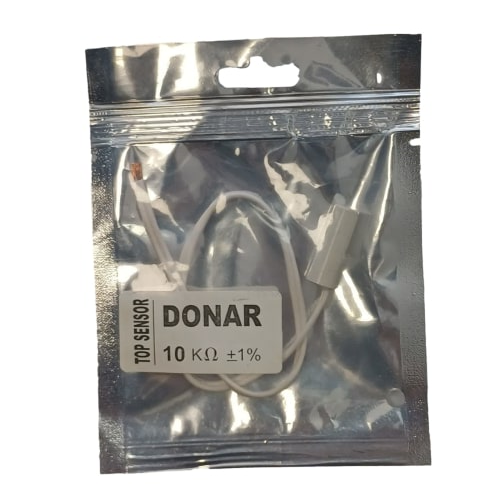

این محصول در بسته‌بندی نقره‌ای عرضه می‌شود و در تصویر، سنسور با سیم روشن و پروب سفید دیده می‌شود. برای جلوگیری از خطای خرید، فقط به عدد ۱۰ کیلو اهم اکتفا نکنید و حتماً سنسور قدیمی، محل نصب و سوکت دستگاه را با این مدل تطبیق دهید.
کاربرد سنسور یخچال دونار
سنسور دمای یخچال، تغییرات دمای محل نصب را به برد دستگاه گزارش می‌دهد. برد الکترونیکی بر اساس این داده‌ها، عملکرد سرمایش را کنترل می‌کند.
کاربردهای اصلی این سنسور عبارت‌اند از:
- اندازه‌گیری دمای بخش مربوطه در یخچال
- انتقال اطلاعات دما به برد الکترونیکی
- کمک به کنترل عملکرد کمپرسور
- کمک به تنظیم دمای کابین
- کمک به جلوگیری از سرمایش بیش از حد یا ناکافی
- جایگزینی سنسور معیوب یا دارای مقاومت غیرطبیعی
- استفاده در جایگاهی که با عنوان TOP SENSOR مشخص شده است
عبارت TOP SENSOR روی لیبل محصول دیده می‌شود؛ اما محل نصب دقیق باید با مدل کامل یخچال و سنسور قبلی تطبیق داده شود.
توضیح فنی
این قطعه یک سنسور مقاومتی دماست که مقدار اسمی آن روی لیبل ۱۰ کیلو اهم با تلرانس ±۱٪ درج شده است. برد یخچال با اندازه‌گیری مقاومت این سنسور، دمای محل نصب را تشخیص می‌دهد.
محدوده اسمی مقاومت با توجه به تلرانس درج‌شده:
9.9 kΩ≤R≤10.1 kΩ 9.9\,k\Omega \leq R \leq 10.1\,k\Omega 9.9kΩ≤R≤10.1kΩ
مقدار نمایش‌داده‌شده توسط مولتی‌متر به دمای سنسور در لحظه تست وابسته است. به همین دلیل، اختلاف جزئی با عدد ۱۰ کیلو اهم لزوماً نشانه خرابی قطعه نیست.
پروب سفید باید در جایگاه فابریک قرار بگیرد. اگر سنسور در محل اشتباه نصب شود یا تماس حرارتی آن با سطح موردنظر مناسب نباشد، برد ممکن است دمای واقعی را اشتباه تشخیص دهد.
علائم احتمالی خرابی سنسور
خرابی سنسور یخچال دونار ممکن است با علائم زیر همراه باشد:
- سرمایش بیش از حد یا سرمایش ضعیف
- کارکرد طولانی یا یکسره کمپرسور
- قطع و وصل غیرعادی کمپرسور
- نوسان غیرطبیعی دمای داخل یخچال
- یخ‌زدگی غیرعادی در بخشی از کابین
- نمایش دمای غیرواقعی روی پنل
- ارور سنسور یا خطای دما در مدل‌های دارای نمایشگر
- گرم شدن کابین با وجود کارکرد دستگاه
- پارگی، قطعی یا سولفاته شدن سیم و سوکت سنسور
این علائم احتمالی هستند. خرابی برد، دسته‌سیم، کمپرسور، فن یا سایر بخش‌های سیستم سرمایش نیز می‌تواند نشانه‌های مشابه ایجاد کند.
راهنمای تشخیص قبل از خرید
برای انتخاب صحیح سنسور یخچال دونار، موارد زیر را بررسی کنید:
- مقدار اهم سنسور قبلی: باید با مدل ۱۰ کیلو اهم مطابقت داشته باشد.
- محل نصب سنسور: بررسی کنید سنسور موردنیاز دستگاه، سنسور بالایی یا Top Sensor باشد.
- فرم پروب: شکل و اندازه پروب را با قطعه قبلی مقایسه کنید.
- طول سیم: سیم باید برای مسیر اصلی دستگاه کافی باشد.
- نوع سوکت: شکل بدنه، قفل و تعداد پایه‌های کانکتور را تطبیق دهید.
- مدل کامل یخچال: مدل دقیق را از روی پلاک دستگاه بررسی کنید.
- وضعیت سیم‌کشی: پیش از خرید یا نصب، قطعی، سولفاته‌شدن یا آسیب‌دیدگی مسیر سیم را چک کنید.
تست اولیه با مولتی‌متر
- یخچال را از برق جدا کنید.
- سوکت سنسور را از مدار جدا نمایید.
- مولتی‌متر را روی رنج مقاومت قرار دهید.
- مقاومت دو سر سنسور را اندازه‌گیری کنید.
- عدد به‌دست‌آمده را با مشخصات ۱۰ کیلو اهم و مدل دستگاه مقایسه نمایید.
- تغییر دما باید باعث تغییر مقاومت سنسور شود.
باکس مشاوره رایگان هوم پارتینو
قبل از خرید، عکس سنسور و پلاک یخچال دونار را ارسال کنید
برای بررسی دقیق سازگاری این محصول، لطفاً موارد زیر را برای کارشناسان هوم پارتینو بفرستید:
- عکس واضح از سنسور قدیمی
- عکس پروب، سیم و سوکت
- تصویر محل نصب داخل یخچال
- عکس پلاک مدل کامل دستگاه
- مقدار اهم سنسور قبلی، در صورت امکان
تطبیق فقط بر اساس عدد ۱۰ کیلو اهم کافی نیست؛ محل نصب، فرم پروب و نوع اتصال نیز باید بررسی شوند.
راهنمای نصب ایمن
- دوشاخه یخچال را از برق جدا کنید.
- پوشش محل نصب سنسور را باز نمایید.
- از محل نصب و مسیر سیم‌کشی قطعه قبلی عکس بگیرید.
- سوکت را بدون کشیدن سیم‌ها جدا کنید.
- سنسور قدیمی را از جایگاه خود خارج کنید.
- پروب سنسور جدید را در همان محل فابریک قرار دهید.
- سیم را از مسیر استاندارد عبور دهید.
- آن را از لبه‌های تیز، قطعات گرم، رطوبت و فن دور نگه دارید.
- سوکت را کامل متصل کنید و از محکم بودن اتصال مطمئن شوید.
- دستگاه را روشن کرده و عملکرد آن را بررسی کنید.
در صورت نیاز به باز کردن بخش‌های حساس داخلی، نصب توسط تعمیرکار متخصص توصیه می‌شود.
نکات مهم هنگام خرید و نصب
- سنسور ۱۰ کیلو اهم را با مدل‌های ۵، ۱۱ یا ۵۰ کیلو اهم جایگزین نکنید.
- یکسان بودن مقدار اهم، به‌تنهایی سازگاری کامل را تضمین نمی‌کند.
- فرم پروب، طول سیم، محل نصب و سوکت نیز باید مطابقت داشته باشند.
- رنگ سیم به‌تنهایی معیار تشخیص قطعه مناسب نیست.
- از خم کردن، له کردن یا آسیب زدن به پروب خودداری کنید.
- سوکت و دسته‌سیم را از نظر رطوبت، قطعی و سولفاته‌شدن بررسی نمایید.
- از اتصال غیراصولی سیم‌ها پرهیز کنید.
- اگر پس از تعویض سنسور مشکل باقی ماند، برد و سیم‌کشی نیز باید بررسی شوند.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه
- روش‌های مختلف ارسال با پست، تیپاکس و باربری
- ضمانت ترب
- پروانه کسب
- ضمانت مرجوعی طبق شرایط فروشگاه
- تنوع بالای قطعات
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز
- پشتیبانی فعال قبل و بعد از خرید
علائم خرابی سنسور یخچال
سنسور دما وظیفه اطلاع‌رسانی دمای داخلی به برد کنترل را دارد. اگر خراب شود، تعادل دمایی یخچال به هم می‌ریزد.
نشانه‌های رایج:
- سرمای بیش از حد یا کافی نبودن خنک‌سازی
- روشن و خاموش شدن مکرر موتور کمپرسور
- یخ‌زدگی بیش از حد یا آب شدن سریع مواد غذایی
- نمایش ارور یا کد خطا روی پنل یخچال
آموزش تعویض سنسور یخچال
- یخچال را از برق بکشید.
- محل سنسور (کنار اواپراتور یا دیواره داخلی بخش فریزر/یخچال) را پیدا کنید.
- کاور یا پوشش سنسور را باز کنید.
- سوکت یا سیم‌های سنسور را جدا کنید.
- سنسور جدید و اصل را نصب کنید.
- پوشش را ببندید و یخچال را روشن کنید.
نکته: استفاده از قطعه اورجینال و مطابق مدل، باعث عملکرد دقیق و طول عمر بیشتر می‌شود.
علت خرابی سنسور یخچال
- نوسان ولتاژ یا شوک الکتریکی
- نفوذ رطوبت یا آب به داخل سنسور
- پارگی یا قطعی سیم‌های اتصال
- یخ‌زدگی شدید اطراف قطعه
- فرسودگی بر اثر گذر زمان و استفاده مداوم
محصولات مرتبط
- سنسور دمای یخچال دونار
- سنسور دیفراست یخچال
- سنسور اواپراتور یخچال
- سنسور کابین یخچال
- برد الکترونیکی یخچال
- سوکت سنسور یخچال
- دسته‌سیم داخلی یخچال
- ترموفیوز سنسوردار یخچال
- موتور فن اواپراتور
مقالات و آموزش‌های مرتبط
- نحوه تست سنسور یخچال با مولتی‌متر
- تفاوت سنسورهای ۵، ۱۰، ۱۱ و ۵۰ کیلو اهم
- علت خطای سنسور در یخچال
- علت کارکرد طولانی کمپرسور یخچال
- تشخیص خرابی سنسور از خرابی برد یخچال
- علت یخ‌زدگی یا سرمایش بیش از حد یخچال
- آموزش تعویض سنسور دمای یخچال
سوالات متداول
مقدار مقاومت این سنسور چقدر است؟
بر اساس لیبل محصول، مقاومت اسمی این سنسور ۱۰ کیلو اهم با تلرانس ±۱٪ است.
آیا این سنسور برای همه یخچال‌های دونار مناسب است؟
خیر. مدل کامل دستگاه، محل نصب، فرم پروب، طول سیم و نوع سوکت باید با سنسور اصلی یخچال شما تطبیق داشته باشد.
TOP SENSOR یعنی چه؟
TOP SENSOR عنوانی است که روی لیبل محصول درج شده و به سنسور مربوط به جایگاه مشخص‌شده در دستگاه اشاره دارد. محل دقیق نصب باید با نمونه قبلی یا نقشه فنی مدل یخچال تطبیق داده شود.
اگر مولتی‌متر مقدار ۱۰ کیلو اهم نشان ندهد، سنسور خراب است؟
لزوماً خیر. مقدار مقاومت سنسور به دمای آن وابسته است. برای قضاوت صحیح، دمای زمان تست و منحنی مقاومت–دمای سنسور باید در نظر گرفته شود.
آیا می‌توان یک سنسور ۱۰ کیلو اهم دیگر را جایگزین این مدل کرد؟
فقط در صورتی که علاوه بر مقدار مقاومت، فرم پروب، نوع سوکت، طول سیم، منحنی عملکرد و محل نصب نیز سازگار باشند.
اگر بعد از تعویض سنسور مشکل برطرف نشد، چه کاری باید انجام داد؟
سیم‌کشی، سوکت‌ها، اتصالات و برد الکترونیکی باید بررسی شوند؛ زیرا ایراد این بخش‌ها نیز می‌تواند علائم مشابه ایجاد کند.
جمع‌بندی و دعوت به خرید
سنسور یخچال دونار مدل ۱۰ کیلو اهم ±۱٪ با عنوان TOP SENSOR، برای تشخیص دما و ارسال اطلاعات به برد الکترونیکی یخچال‌های سازگار کاربرد دارد. مقدار مقاومت و تلرانس محصول روی لیبل درج شده‌اند و ظاهر آن شامل پروب سفید، سیم روشن و بسته‌بندی نقره‌ای است.
برای جلوگیری از انتخاب اشتباه، قبل از ثبت سفارش، عکس سنسور قدیمی، سوکت، محل نصب و پلاک مدل کامل یخچال را برای کارشناسان هوم پارتینو ارسال کنید.
