معرفی کوتاه

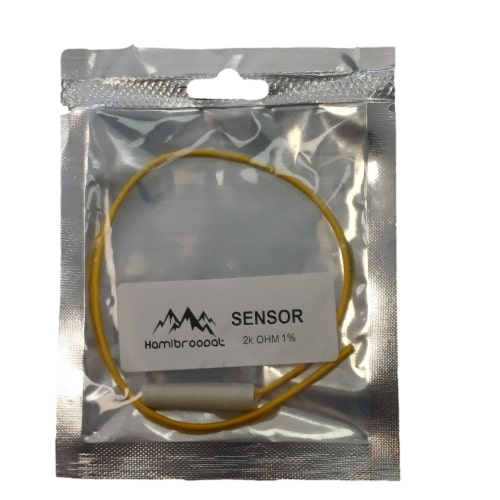

سنسور یخچال الجی مدل ۲ کیلو اهم با تلرانس ۱٪، قطعهای مقاومتی برای اندازهگیری دما و ارسال اطلاعات حرارتی به برد الکترونیکی یخچالهای سازگار است. مطابق تصویر، روی لیبل محصول عبارت SENSOR، 2K OHM 1% و نام Hamibroopal درج شده است.
این محصول با سیم زرد و پروب سفید استوانهای عرضه میشود. برای انتخاب صحیح، مقدار مقاومت سنسور قدیمی، شکل پروب، نحوه اتصال و مدل دقیق یخچال باید با این محصول تطبیق داده شود.
کاربرد سنسور یخچال الجی
سنسور دمای یخچال، دمای محل نصب را به یک سیگنال مقاومتی تبدیل میکند. برد اصلی یخچال با دریافت این سیگنال، وضعیت دما را تحلیل کرده و عملکرد بخشهایی مانند کمپرسور، فن و سیستم دیفراست را کنترل میکند.
کاربرد این سنسور در دستگاههای سازگار میتواند شامل موارد زیر باشد:
- اندازهگیری دمای کابین یخچال یا فریزر
- سنجش دمای اواپراتور، در صورت طراحی دستگاه برای این محل
- ارسال اطلاعات دما به برد اصلی
- کمک به تنظیم زمان کارکرد کمپرسور
- جلوگیری از سرمایش بیش از حد یا کاهش سرمایش
- جایگزینی سنسور قطعشده، معیوب یا خارج از محدوده عملکرد
محل دقیق استفاده سنسور باید بر اساس مدل یخچال و نقشه فنی دستگاه تعیین شود. از روی تصویر محصول نمیتوان محل نصب دقیق آن را مشخص کرد.
توضیح فنی
این قطعه یک سنسور دمایی مقاومتی است. در سنسورهای NTC، با افزایش دما مقاومت کاهش پیدا میکند و با کاهش دما مقاومت افزایش مییابد. برد یخچال از این تغییر مقاومت برای تخمین دمای محل نصب استفاده میکند.
مقدار مقاومت بهتنهایی برای تعیین سازگاری کافی نیست. هنگام جایگزینی باید موارد زیر نیز بررسی شوند:
- مقدار مقاومت اسمی
- منحنی مقاومت نسبت به دما
- تلرانس
- محل نصب
- شکل و جنس پروب
- نوع اتصال و سیمکشی
- مدل دقیق یخچال
به همین دلیل، سنسور ۲ کیلو اهم نباید بدون بررسی با سنسورهای ۵، ۱۰، ۱۱ یا ۵۰ کیلو اهم جایگزین شود. حتی اگر ظاهر دو سنسور مشابه باشد، اختلاف مقدار مقاومت میتواند باعث شود برد دمای دستگاه را اشتباه تشخیص دهد.
علائم خرابی احتمالی سنسور
خرابی سنسور یا تغییر مقدار مقاومت آن ممکن است باعث بروز علائم زیر شود:
- یکسره کار کردن کمپرسور
- کارکرد طولانی موتور و خاموش نشدن بهموقع
- کاهش سرمایش یخچال
- سرمایش بیش از حد و یخزدن مواد غذایی
- نوسان غیرعادی دمای کابین
- نمایش دمای غیرواقعی روی پنل
- نمایش خطای مرتبط با سنسور
- روشن و خاموش شدن نامنظم سیستم سرمایش
- قطعی یا آسیبدیدگی سیم زرد
- ترکخوردگی، شکستگی یا آسیبدیدگی پروب سفید
این علائم الزاماً به معنی خرابی سنسور نیستند. خرابی برد، اشکال در سیمکشی، فن، کمپرسور، سیستم دیفراست یا مدار مبرد نیز میتواند نشانههای مشابه ایجاد کند.
راهنمای تشخیص قبل از خرید
پیش از سفارش این سنسور، موارد زیر را بررسی کنید:
- مقدار اهم سنسور قدیمی: مطمئن شوید سنسور دستگاه شما از نوع ۲ کیلو اهم است.
- شکل پروب: پروب سنسور قبلی را از نظر استوانهای بودن و ابعاد با محصول مقایسه کنید.
- رنگ سیم: سیم این مدل در تصویر زرد است؛ اما رنگ سیم بهتنهایی معیار قطعی سازگاری نیست.
- نوع اتصال: بررسی کنید سنسور قبلی سوکت دارد یا با سیم آزاد به دستهسیم متصل شده است.
- طول مسیر سیم: طول موردنیاز را از محل نصب تا محل اتصال بررسی کنید.
- مدل دقیق دستگاه: تصویر پلاک یخچال را برای بررسی سازگاری آماده کنید.
تست اولیه با مولتیمتر
برای تست سنسور:
- یخچال را از برق جدا کنید.
- سنسور را از سوکت یا مدار جدا نمایید.
- مولتیمتر را روی حالت مقاومت قرار دهید.
- دو پراب مولتیمتر را به دو سر سیم سنسور متصل کنید.
- مقدار مقاومت را در دمای محیط یادداشت کنید.
- پروب سنسور را با دست گرم کنید و تغییر تدریجی مقاومت را بررسی نمایید.
در سنسور سالم، مقدار مقاومت باید با تغییر دما بهصورت پیوسته تغییر کند. نمایش OL یا بینهایت میتواند نشانه قطعی مدار باشد و نمایش مقاومت نزدیک صفر ممکن است به اتصال کوتاه مربوط باشد.
تست با مولتیمتر فقط یک بررسی اولیه است. برای تشخیص قطعی، مقدار خواندهشده باید با جدول مقاومت ـ دمای همان مدل یخچال مقایسه شود.
باکس مشاوره رایگان هوم پارتینو
پیش از خرید، عکس سنسور و پلاک یخچال الجی را ارسال کنید
برای کاهش خطای انتخاب، لطفاً موارد زیر را برای کارشناسان هوم پارتینو ارسال نمایید:
- عکس واضح از سنسور قدیمی
- تصویر نزدیک از پروب سنسور
- عکس سوکت یا محل اتصال سیمها
- تصویر پلاک مدل و مشخصات یخچال
- مقدار اهم سنسور در صورت انجام تست با مولتیمتر
شباهت ظاهری سنسورها برای تأیید سازگاری کافی نیست. مقدار اهم، محل نصب و نوع اتصال باید بررسی شود.
راهنمای نصب ایمن
- دوشاخه یخچال را از پریز جدا کنید.
- قاب یا پوشش محل نصب سنسور را با ابزار مناسب باز نمایید.
- پیش از جدا کردن سنسور قبلی، از مسیر سیم و نحوه نصب پروب عکس بگیرید.
- سنسور قدیمی را از مدار جدا کنید.
- پروب سفید سنسور جدید را دقیقاً در محل فابریک قرار دهید.
- سیم را از مسیر اصلی عبور دهید و آن را از فن، لبههای تیز و قطعات داغ دور نگه دارید.
- اتصال سیمها را با کانکتور مناسب یا لحیمکاری اصولی انجام دهید.
- محل اتصال را با وارنیش حرارتی یا عایق مناسب در برابر رطوبت محافظت کنید.
- قابها را ببندید و مطمئن شوید سیم تحت فشار یا کشش قرار نگرفته است.
- یخچال را به برق متصل کرده و عملکرد دما و کمپرسور را بررسی کنید.
نکات مهم هنگام خرید و نصب
- سنسور ۲ کیلو اهم را با سنسورهای ۵، ۱۰، ۱۱ یا ۵۰ کیلو اهم جایگزین نکنید.
- معیار اصلی خرید، مقدار مقاومت و سازگاری با مدل دستگاه است؛ رنگ سیم بهتنهایی ملاک کافی نیست.
- پروب سفید را خم، سوراخ یا له نکنید.
- سنسور را در محلی غیر از جایگاه اصلی آن نصب نکنید.
- سیمها را نزدیک فن، هیتر، لولههای داغ یا لبههای فلزی قرار ندهید.
- اتصال سیمها باید محکم، قرار ندهید.
- اتصال سیمها باید محکم،.
- در صورت ادامه مشکل پس از تعویض سنسور، برد، دستهسیم و اتصالات باید بررسی شوند.
- قبل از سفارش، تصویر سنسور قبلی و پلاک یخچال را برای مشاوره ارسال کنید.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
- روشهای مختلف ارسال با پست، تیپاکس و باربری؛
- ضمانت ترب؛
- پروانه کسب؛
- ضمانت مرجوعی طبق شرایط فروشگاه؛
- تنوع بالای قطعات؛
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
- پشتیبانی فعال قبل و بعد از خرید.
علائم خرابی سنسور یخچال
سنسور دما وظیفه دارد دمای داخل یخچال را اندازهگیری کرده و به برد الکترونیکی ارسال کند. خرابی این قطعه باعث برهم خوردن عملکرد سرمایش دستگاه میشود.
علائم متداول:
- سرمای بیش از حد یا کاهش شدید سرمایش
- روشن و خاموش شدن مکرر موتور
- یخزدگی مواد غذایی یا فساد سریع آنها
- نمایش ارور یا کد خطا روی پنل
آموزش تعویض سنسور یخچال
مراحل کار به صورت ایمن:
- دستگاه را از برق بکشید.
- محل نصب سنسور (معمولاً روی اواپراتور یا دیواره داخلی) را پیدا کنید.
- پوشش یا کاور را باز کنید.
- سوکت سنسور را جدا کرده و قطعه جدید را جایگزین کنید.
- قطعه اورجینال متناسب با مدل دستگاه را استفاده کنید.
- پس از بستن کاور، دستگاه را روشن و تست کنید.
نکته: نصب قطعه غیراصل یا اشتباه ممکن است به برد یا کمپرسور آسیب بزند.
علت خرابی سنسور یخچال
- نوسان یا شوکهای برق
- نفوذ رطوبت یا آب به بخش الکتریکی
- پوسیدگی یا قطعی سیمها
- یخزدگی شدید اطراف سنسور
- استهلاک ناشی از طول عمر بالا
محصولات و مقالات مرتبط
محصولات مرتبط
- سنسور دمای یخچال الجی
- سنسور اواپراتور یخچال
- سنسور کابین یخچال
- برد اصلی یخچال الجی
- موتور فن یخچال
- ترموفیوز یخچال
- المنت دیفراست
مقالات مرتبط
- آموزش تست سنسور یخچال با مولتیمتر
- تفاوت سنسورهای ۲، ۵، ۱۰ و ۵۰ کیلو اهم
- دلایل یکسره کار کردن کمپرسور یخچال
- راهنمای تشخیص خرابی سنسور از خرابی برد
- آموزش تعویض سنسور یخچال بدون سوکت
سوالات متداول
مقاومت این سنسور چقدر است؟
مقاومت اسمی درجشده روی لیبل، ۲ کیلو اهم با تلرانس ۱٪ است.
آیا این سنسور برای تمام یخچالهای الجی مناسب است؟
خیر. مقدار مقاومت و مشخصات سنسور در مدلهای مختلف الجی متفاوت است. تطبیق مدل دقیق یخچال، مقدار اهم و محل نصب ضروری است.
آیا سنسور ۲ کیلو اهم با مدل ۱۰ کیلو اهم جایگزین میشود؟
خیر. این دو سنسور از نظر مشخصات مقاومتی و نحوه تشخیص دما توسط برد متفاوت هستند.
سنسور در تصویر چه رنگ سیمی دارد؟
روکش سیم قابل مشاهده در تصویر زرد است.
آیا این قطعه سوکت دارد؟
در تصویر، سوکت مشخصی مشاهده نمیشود و نوع اتصال باید پیش از خرید با سنسور قبلی تطبیق داده شود.
اگر مولتیمتر عدد دقیق ۲ کیلو اهم را نشان ندهد، سنسور خراب است؟
خیر. مقاومت سنسورهای دمایی با دمای محیط تغییر میکند. برای قضاوت درباره سلامت سنسور، تغییر تدریجی مقاومت و مقایسه آن با جدول فنی دستگاه اهمیت دارد.
آیا خرابی سنسور میتواند باعث یکسره کار کردن یخچال شود؟
بله، خرابی یا تغییر مقدار مقاومت سنسور ممکن است باعث تشخیص اشتباه دما و کارکرد طولانی کمپرسور شود؛ اما برد و دیگر اجزای سیستم نیز باید بررسی شوند.
جمعبندی و دعوت به خرید
سنسور یخچال الجی مدل ۲ کیلو اهم با تلرانس ۱٪، دارای سیم زرد و پروب سفید استوانهای است و برای یخچالهای سازگار با این مشخصات کاربرد دارد. انتخاب سنسور بر اساس ظاهر، رنگ سیم یا برند دستگاه بهتنهایی کافی نیست.
برای جلوگیری از خرید اشتباه، پیش از ثبت سفارش تصویر سنسور قدیمی، محل اتصال و پلاک مدل یخچال را برای کارشناسان هوم پارتینو ارسال کنید.
