معرفی کوتاه

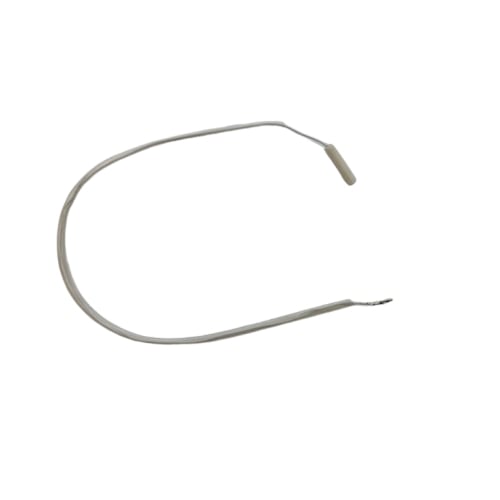

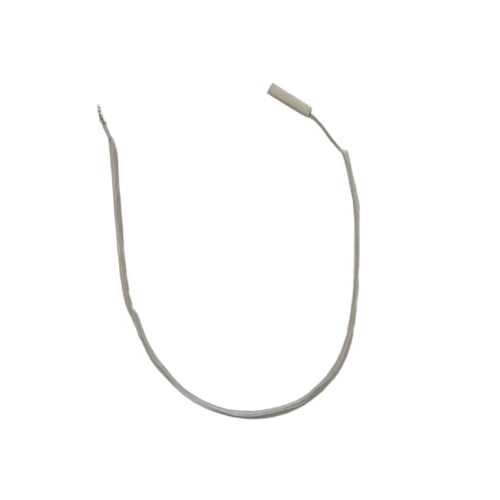

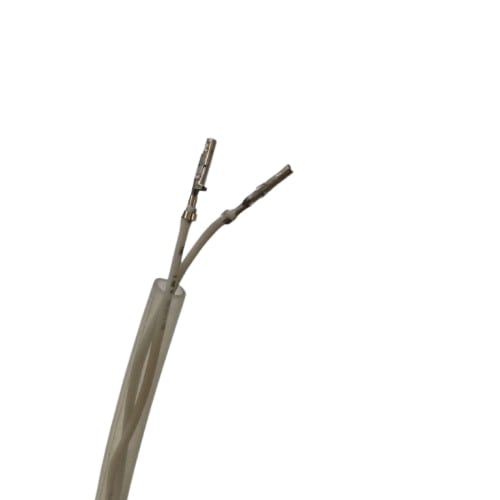

سنسور یخساز یخچال سامسونگ، قطعه‌ای تخصصی جهت پایش دمای قالب یخ و ارسال فیدبک دمایی به برد الکترونیکی برای صدور فرمان تخلیه قالب و آغاز چرخه بعدی یخ‌سازی است. مطابق تصاویر، این محصول مجهز به پروب استوانه‌ای سفید/طوسی روشن، روکش محافظ شفاف لوله‌ای روی دسته‌سیم و دو رشته سیم منتهی به ترمینال‌ها/سرسیم‌های فلزی سوزنی (پین‌خور فاقد هوزینگ پلاستیکی) است.
این طراحی اتصال به تکنسین امکان می‌دهد تا سرسیم‌ها را درون کانکتور فابریک مجموعه یخساز جا بزند یا مطابق آرایش سوکت قبلی مونتاژ نماید.
نکته مهم: سازگاری قطعه تنها از روی نام برند سامسونگ یا شباهت ظاهری پروب تعیین نمی‌شود؛ تطبیق مقدار مقاومت اسمی، فرم سرسیم‌ها، طول سیم و مقایسه با نمونه فابریک دستگاه پیش از تعویض الزامی است.
کاربرد
سنسور مستقر در مجموعه یخساز نقشی کلیدی در هماهنگی قطعات مکانیکی و الکترونیکی تولید یخ ایفا می‌کند:
- پایش و اندازه‌گیری دقیق دمای قالب یخساز جهت اطمینان از انجماد کامل آب؛
- ارسال داده‌های دمایی به میکروکنترلر برد اصلی جهت فعال‌سازی موتور گرداننده یخساز (تخلیه قالب)؛
- جلوگیری از تخلیه زودرس آب مایع یا یخ نبسته به داخل مخزن یخ؛
- هماهنگی چرخه آب‌گیری مجدد شیر برقی پس از بازگشت قالب به حالت اولیه؛
- جایگزینی سنسور آسیب‌دیده، سولفاته یا دچار انحراف اهمی در مجموعه یخساز ساید بای سایدهای سامسونگ.
عملکرد دقیق و محل قرارگیری پروب وابسته به پارت‌نامبر و مدل مکانیزم یخساز در دستگاه است.
توضیح فنی
مکانیزم یخ‌سازهای اتوماتیک ساید بای ساید جهت جلوگیری از اتلاف انرژی و جلوگیری از آب‌ریزی داخل باکس، بر اساس یک الگوریتم دما-محور عمل می‌کنند:
۱. نقش حسگر حرارتی در چرخه یخ‌سازی: پروب سنسور در تماس با قالب یا در مجاورت مستقیم آن قرار می‌گیرد. با انجماد آب و رسیدن دمای قالب به نقطه انجماد هدف (معمولاً دمای منفی مشخص)، مقاومت سنسور تغییر کرده و برد افت ولتاژ را به‌عنوان «آماده بودن یخ» پردازش می‌کند.
۲. طراحی سرسیم‌های پین‌خور بدون هوزینگ: وجود پین‌های فلزی سوزنی در انتهای سیم به این منظور است که بتوان آن‌ها را به راحتی در سوکت‌های چندپین ماژول یخساز (که سیم‌های موتور، سوییچ و هیتر را نیز شامل می‌شود) جاگذاری کرد.
۳. اهمیت روکش محافظ شفاف: محیط پیرامون قالب یخ در معرض رطوبت دائمی و چرخه‌های انجماد/ذوب قرار دارد؛ روکش لوله‌ای شفاف، سیم‌ها را در برابر سایش مکانیکی هنگام چرخش قالب و نفوذ رطوبت عایق می‌کند.
علائم خرابی احتمالی
معیوب شدن سنسور یخساز یا قطعی سرسیم‌های آن با نشانه‌های زیر بروز می‌کند:
- توقف کامل چرخه یخ‌سازی: با وجود پر بودن آب قالب، یخساز عمل تخلیه را انجام نمی‌دهد؛
- تخلیه یخ‌های نیمه‌کاره و آبکی: موتور یخساز پیش از انجماد کامل عمل کرده و آب به داخل باکس یخ می‌ریزد؛
- تولید بیش از حد کند یخ: فواصل زمانی بین تخلیه قالب بسیار طولانی می‌شود؛
- نمایش کدهای خطای مربوط به یخساز (Ice Maker Error): چشمک زدن خطوط پنل یا ارورهای مرتبط با سنسور یخساز در ساید سامسونگ؛
- تغییر شکل، اکسیداسیون یا شکستگی سرسیم‌های فلزی: شل شدن اتصال پین داخل کانکتور؛
- عدم فرمان به شیر برقی ورودی آب: به دلیل گیر کردن پروسه در مرحله تشخیص دما.
نکته: علائم بالا ممکن است ناشی از خرابی موتور یخساز، میکرو‌سوییچ‌ها، اهرم تشخیص سطح یخ یا برد اصلی نیز باشد.
راهنمای تشخیص قبل از خرید
مرحله ۱: بررسی فیزیکی سنسور قدیمی
- انتهای سیم قطعه قبلی را با پین‌های سوزنی فلزی این تصویر مطابقت دهید.
- بررسی کنید که آیا طول سیم و فرم پروب استوانه‌ای با نشیمنگاه پشت قالب یخساز همخوانی دارد یا خیر.
مرحله ۲: بررسی و تست اهمی با مولتی‌متر
- دستگاه را خاموش کرده و پریز برق را قطع کنید.
- مجموعه یخساز را با باز کردن پیچ‌های مربوطه خارج نموده و کانکتور سنسور را آزاد کنید.
- مولتی‌متر را در وضعیت اندازه‌گیری مقاومت (اهم‌متر) قرار دهید.
- پراب‌های مولتی‌متر را به دو سر پین‌های سوزنی متصل کنید.
- ارزیابی مقاومت: مقدار قرائت‌شده را در دمای محیط اندازه بگیرید.
- تست رفتار حرارتی: با نزدیک کردن کمپرسور سرد یا گرما دادن ملایم به پروب، بررسی کنید که مقدار مقاومت به‌صورت پیوسته و بدون پرش تغییر کند.
- اگر مقدار OL\text{OL}OL (مدار باز) یا صفر اهم (اتصال کوتاه) نمایش داده شود، سنسور قطعاً معیوب است.
مشاوره رایگان قبل از خرید
با توجه به تنوع قطعات و پارت‌های یخساز در مدل‌های مختلف ساید سامسونگ، جهت انتخاب بدون خطا، مدارک زیر را برای کارشناسان هوم پارتینو ارسال فرمایید:
- عکس شفاف از پلاک مشخصات و مدل دقیق یخچال (مندرج در دیواره داخلی یا کنار درب)؛
- تصویر سنسور قبلی در کنار کانکتور و پروب آن؛
- عکس از ماژول یخساز خارج‌شده از دستگاه؛
- مقدار مقاومت خوانده‌شده با اهم‌متر (در صورت دسترسی).
راهنمای نصب ایمن
احتیاط: پیش از شروع مراحل، برق اصلی یخچال را قطع کنید. اجزای داخلی یخساز دارای ولتاژ کاری و مدارهای حساس الکترونیکی هستند.
- پیچ‌های نگهدارنده مجموعه یخساز را باز کرده و آن را به‌آرامی به سمت جلو بکشید تا سوکت اصلی آزاد شود.
- قاب محافظ قالب یخساز را باز کنید تا به محل قرارگیری پروب سنسور دسترسی پیدا کنید.
- پروب فرسوده را با احتیاط از شیار نگهدارنده خارج کرده و خارهای پین‌های سوزنی سوکت را با ابزار ظریف آزاد کنید.
- پروب سنسور جدید را دقیقاً در شیار نشیمنگاه قرار دهید تا با بدنه قالب در تماس پایدار باشد.
- پین‌های سوزنی را در جهت صحیح و تا زمان قفل شدن کامل، درون محفظه هوزینگ سوکت وارد نمایید.
- سیم‌ها را درون مسیرهای پیش‌بینی‌شده مهار کنید تا در دامنه حرکتی قطعات متحرک موتور یا تیغه‌های یخساز قرار نگیرند.
- مجموعه یخساز را در جای خود پیچ کرده، کانکتور اصلی را متصل کنید و دکمه تست (Test Switch) را در صورت وجود جهت تست اولیه فشار دهید.
نکات مهم خرید
- بررسی نوع سرسیم: این سنسور دارای ترمینال‌های پین‌خور سوزنی بدون هوزینگ پلاستیکی یکپارچه است؛ مطمئن شوید پین‌ها با سوکت یخساز شما همخوانی دارند.
- تطبیق مقاومت: مقدار مقاومت اسمی و منحنی عملکرد را با نمونه فابریک مقایسه کنید؛ در یخچال‌های الکترونیکی تفاوت مقاومت مانع از صدور فرمان تخلیه یخ می‌شود.
- عدم اتکا به حدس و گمان: ادعاهایی مانند نوع دقیق NTC، تلرانس درصدی، ابعاد دقیق سیم و سازگاری با همه مدل‌های سامسونگ از روی عکس قابل اثبات نیست و پیش از سفارش نیازمند تأیید فنی است.
- بررسی مسیر آب‌بندی: اطمینان حاصل فرمایید که عایق‌بندی و شیلد شفاف به طور کامل روی سیم‌ها قرار داشته باشد تا از زنگ‌زدگی پین‌ها در مجاورت نم و رطوبت جلوگیری شود.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
- روش‌های مختلف ارسال با پست، تیپاکس و باربری؛
- ضمانت ترب؛
- پروانه کسب؛
- ضمانت مرجوعی طبق شرایط فروشگاه؛
- تنوع بالای قطعات؛
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
- پشتیبانی فعال قبل و بعد از خرید.
محصولات و مقالات مرتبط
محصولات مرتبط
- ماژول و موتور یخساز ساید بای ساید سامسونگ
- شیر برقی دو قلو و سه قلوی ورودی آب سامسونگ
- سنسور دمای دیفراست یخچال سامسونگ
- فیلتر تصفیه آب داخلی و بیرونی ساید
- برد فرمان الکترونیکی یخچال سامسونگ
- فن تبرید و خنک‌کننده کابین
مقالات مرتبط
- علت یخ نساختن و تخلیه نشدن یخساز ساید سامسونگ
- آموزش تست و تعویض سنسور قالب یخساز یخچال
- راهنمای ریست کردن و رفع خطای یخساز در ساید بای ساید
- جدول مقاومت اهمی سنسورهای مختلف بر اساس دما
سوالات متداول
نقش سنسور در یخساز یخچال سامسونگ چیست؟
این سنسور دمای آب داخل قالب را اندازه می‌گیرد و هنگامی که یخ کاملاً منجمد شد، سیگنال لازم را جهت چرخش موتور و تخلیه یخ به برد اصلی می‌فرستد.
چرا انتهای سیم این سنسور بدون سوکت کامل پلاستیکی است؟
این قطعه مجهز به پین‌های فلزی سوزنی استاندارد است تا تکنسین بتواند پین‌ها را مستقیماً درون هوزینگ سوکت چندکاره یخساز جاگذاری و قفل نماید.
آیا خرابی این سنسور مانع از کارکرد آب‌سردکن می‌شود؟
خیر، خرابی سنسور یخساز مستقیماً عملکرد چرخه تولید یخ را متوقف می‌کند؛ اما عملکرد دیسپنسر آب وابسته به پدال و شیر برقی مجزا است.
چطور بفهمیم سنسور یخساز معیوب شده است؟
اگر یخساز یخ تولید نمی‌کند، آب نبسته را تخلیه می‌کند یا ارور سنسور روی نمایشگر ظاهر شده و در تست با مولتی‌متر عدد مقاومت بی‌نهایت (OL\text{OL}OL) یا صفر نشان داده می‌شود، سنسور خراب است.
جمع‌بندی و دعوت به خرید
سنسور یخساز یخچال سامسونگ با پروب استوانه‌ای، سرسیم‌های پین‌خور سوزنی و شیلد شفاف محافظ، قطعه‌ای تخصصی برای رفع عیب توقف چرخه یخ‌سازی و تخلیه نادرست یخ در دستگاه‌های ساید بای ساید است.
پیش از ثبت سفارش نهایی، جهت انطباق کامل ابعاد و مشخصات فنی، تصویر قطعه قدیمی و پلاک مدل دستگاه خود را برای دریافت بررسی رایگان به کارشناسان هوم پارتینو ارسال کنید.
