معرفی کوتاه

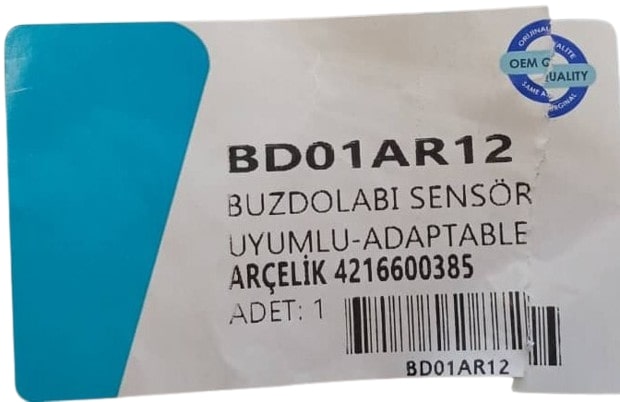

سنسور دمای ۲ کیلو اهم اورجینال یخچال بکو/آرچلیک (شناسه فنی BD01AR12 و پارتنامبر مرجع ARÇELİK 4216600385)، یک حسگر حرارتی مقاومتی دقیق جهت پایش دمای اواپراتور و کابین در یخچالها، فریزرها و سایدبایسایدهای پلتفرم Arçelik/Beko است. بر اساس مستندات تصویری اختصاصی (0034913_-.jpeg، 0034912_-.jpeg و 0034914_-.jpeg)، این محصول دارای برچسب کیفیت شرکتی OEM Quality بوده و شامل یک پروب کپسولی استوانهای سفید رنگ، کابل انعطافپذیر با روکش طوسی/خاکستری و یک سوکت اتصال پلاستیکی سفید مجهز به ضامن قفلکننده قرمز رنگ (Red Lock Clip) میباشد.
این سنسور با مقاومت نامی 2 kΩ2\text{ k}\Omega2 kΩ در دمای مرجع (25∘C25^\circ\text{C}25∘C)، فیدبک دمایی لحظهای را به برد کنترل الکترونیکی ارسال میکند تا زمانبندی بهینه کارکرد کمپرسور و چرخه برفکزدایی (Defrost) مدیریت شود.
نکته تخصصی: اختلالاتی مانند یخزدگی مواد غذایی در یخچال، سرد نکردن فریزر، برفکزدگی شدید اواپراتور یا کدهای خطای دمایی ممکن است علاوه بر سنسور، ناشی از خرابی برد الکترونیکی، المنت، ترموفیوز، دمپر هوا یا فن اواپراتور باشد؛ لذا تست مقاومتی قبل از خرید اکیداً توصیه میشود.
کاربرد
بسته به مدل، تیپ برد و موقعیت نصب در پلتفرمهای بکو و آرچلیک، این سنسور میتواند کاربریهای زیر را پوشش دهد:
- سنجش دقیق دمای سطح لولهها و فینهای اواپراتور جهت صدور فرمان خاتمه دیفراست (سنسور دیفراست / Defrost Sensor)؛
- اندازهگیری دمای هوای داخل کابین یخچال یا فریزر جهت فرمان استارت و استاپ به کمپرسور اینورتر/معمولی (سنسور محیطی/کابین)؛
- جلوگیری از یخزدگی مفرط در کشوهای نگهداری میوه و مواد غذایی تازه؛
- ارسال دادههای ولتاژی مبنای مقاومت ۲k به برد پردازنده جهت کالیبراسیون سرمایش؛
- جایگزینی قطعه معیوب، سوخته یا تغییر اهم داده در ساید و یخچالهای سازگار بکو، آرچلیک، بلومبرگ و گروندیگ.
محل استقرار دقیق بر اساس نقشه فنی مدار هر مدل تعیین میگردد.
توضیح فنی
سیستمهای برودتی پلتفرم آرچلیک و بکو بر پایه سنسورهای مقاومت پایین (2 kΩ2\text{ k}\Omega2 kΩ) طراحی شدهاند که نیازمند دقت بالا در انتقال سیگنال هستند:
- پایداری مقاومت نامی ۲k: بردهای الکترونیکی بکو آستانه حساسیت باریکی نسبت به تغییرات اهم دارند. تلرانس استاندارد این سنسور اورجینال مانع از خطای محاسباتی میکروکنترلر در تشخیص انجماد یا زمان دیفراست میشود.
- عایقبندی مقاوم در برابر رطوبت: پروب استوانهای این قطعه کاملاً آببندی شده تا در شرایط اشباع از رطوبت اواپراتور دچار نفوذ آب، سولفاته شدن و نشتی جریان مقاومتی نگردد.
- مکانیزم قفل سوکت با ضامن قرمز: وجود ضامن قفلکننده قرمز رنگ (Red Retainer) مانع از شل شدن یا جدا شدن ناخواسته سوکت در اثر لرزشهای مدار تبرید و کارکرد فنها میشود.
- غلاف کابل محافظ: روکش خاکستری سراسری، دو رشته سیم نازک داخلی را در برابر سایش بدنه فلزی و خمشهای مکرر در کابین محافظت میکند.
علائم خرابی احتمالی
خرابی، قطعی یا خروج سنسور ۲ کیلو اهم بکو از کالیبره میتواند نشانههای زیر را به همراه داشته باشد:
- تجمع بیش از حد برفک و یخ روی شبکه اواپراتور و مسدود شدن کانال هوا؛
- افت سرمای محفظه یخچال با وجود کارکرد یکسره یا متناوب کمپرسور؛
- یخ زدن میوهها و مواد غذایی در طبقات پایین یخچال؛
- نمایش کدهای خطای مربوط به مدار سنسور روی پنل بکو (مانند ارورهای خانواده
E4، E1، E2 یا علامت تعجب قرمز رنگ)؛
- فعال نشدن المنت حرارتی برای شروع فرآیند برفکزدایی خودکار؛
- کارکرد غیرعادی دور فن و کمپرسور اینورتر.
نکته: علائم فوق ممکن است همزمان ناشی از سوختن المنت اواپراتور، خرابی ترموفیوز حرارتی، برد کنترل یا نوسان شارژ گاز مبرد باشد.
راهنمای تشخیص قبل از خرید
۱. بازرسی چشمی و انطباق سوکت:
- شکل ظاهری پروب استوانهای، رنگ روکش طوسی سیم و ضامن قفلکننده قرمز سوکت را با قطعه بازشده از دستگاه مقایسه نمایید.
- پارتنامبرهای مندرج روی لیبل (
BD01AR12 یا 4216600385) را بررسی کنید.
۲. تست دقیق اهمی با مولتیمتر:
- دوشاخه برق یخچال را جدا کرده و سوکت سنسور را از برد یا باکس رابط آزاد کنید.
- مولتیمتر را روی رنج اهممتر (20 kΩ20\text{ k}\Omega20 kΩ یا Auto-Range\text{Auto-Range}Auto-Range) قرار دهید.
- پرابهای اندازهگیری را به دو پین داخل سوکت متصل نمایید.
- در دمای محیط (حدود 25∘C25^\circ\text{C}25∘C)، عدد مقاومت باید در حدود 2 kΩ2\text{ k}\Omega2 kΩ خوانده شود.
- پروب سنسور را در آب سرد حاوی یخ قرار دهید؛ با کاهش دما، مقدار اهم سنسور باید به صورت نرم و بدون پرش ناگهانی افزایش یابد.
- اگر مولتیمتر علامت مدار باز (OL\text{OL}OL)، اتصال کوتاه (صفر اهم) یا عددی ثابت و بدون واکنش به دما نشان دهد، سنسور معیوب بوده و تعویض آن الزامی است.
مشاوره رایگان قبل از خرید
با توجه به وجود مقادیر مقاومتی گوناگون در مدلهای بکو (نظیر ۲k، ۱۰k و …)، برای اطمینان صددرصدی قبل از سفارش:
- عکس از برچسب مشخصات مدل و شماره سریال یخچال بکو/آرچلیک؛
- عکس واضح از سنسور قدیمی، پروب و نوع سوکت؛
- مقدار اهم خواندهشده با مولتیمتر (در صورت دسترسی)؛
را برای بخش پشتیبانی فنی هوم پارتینو ارسال فرمایید تا کارشناسان ما قطعه صحیح را تطبیق دهند.
راهنمای نصب ایمن
هشدار ایمنی: پیش از شروع عملیات باز کردن و تعویض، حتماً دوشاخه برق دستگاه را از پریز بکشید.
- پیچهای کاور محافظ اواپراتور یا قاب سنسور داخل کابین را باز کنید.
- ضامن قرمز رنگ سوکت را با احتیاط آزاد کرده و سوکت سنسور قدیمی را جدا کنید.
- پروب کپسولی قدیمی را از گیره پلاستیکی یا بست فلزی لوله اواپراتور خارج نمایید.
- پروب سنسور اورجینال جدید BD01AR12 را در همان موقعیت و زاویه قبلی جاگذاری کنید.
- سوکت اتصال را داخل مادگی قرار داده و ضامن قفلکننده قرمز را در جای خود محکم کنید تا قفل شود.
- کابل با روکش طوسی را در مسیر کانالهای سیمکشی عبور دهید تا در مجاورت پروانه فن یا لبههای برنده قرار نگیرد.
- قابها را بسته، برق دستگاه را وصل نموده و عملکرد دمایی دستگاه را پایش فرمایید.
نکات مهم خرید
- تطابق مقدار اهم (۲ کیلو اهم): از سازگاری مقدار ۲k با مدل دستگاه خود مطمئن شوید؛ نصب سنسورهای با مقاومت متفاوت (مانند ۱۰k یا ۵k) باعث اخلال در برنامهریزی سرمایش خواهد شد.
- بررسی پارتنامبر Arçelik 4216600385: وجود این شماره روی لیبل تاییدکننده سازگاری با سیستمهای استاندارد بکو و آرچلیک است.
- بررسی سلامت ضامن سوکت: ضامن قفل قرمز نقش مهمی در ثبات اتصال الکتریکی دارد؛ هنگام جازدن از سلامت خار آن اطمینان حاصل کنید.
- تست سلامت سایر اجزای دیفراست: در صورت تجمع برفک، پیش از اتصال سنسور جدید، سلامت المنت و فیوز حرارتی را بررسی کنید.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
- روشهای مختلف ارسال با پست، تیپاکس و باربری؛
- ضمانت ترب؛
- پروانه کسب؛
- ضمانت مرجوعی طبق شرایط فروشگاه؛
- تنوع بالای قطعات؛
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
- پشتیبانی فعال قبل و بعد از خرید.
علائم خرابی سنسور یخچال
سنسور دما وظیفه دارد دمای داخل یخچال را اندازهگیری کرده و به برد الکترونیکی ارسال کند. خرابی این قطعه باعث برهم خوردن عملکرد سرمایش دستگاه میشود.
علائم متداول:
- سرمای بیش از حد یا کاهش شدید سرمایش
- روشن و خاموش شدن مکرر موتور
- یخزدگی مواد غذایی یا فساد سریع آنها
- نمایش ارور یا کد خطا روی پنل
آموزش تعویض سنسور یخچال
مراحل کار به صورت ایمن:
- دستگاه را از برق بکشید.
- محل نصب سنسور (معمولاً روی اواپراتور یا دیواره داخلی) را پیدا کنید.
- پوشش یا کاور را باز کنید.
- سوکت سنسور را جدا کرده و قطعه جدید را جایگزین کنید.
- قطعه اورجینال متناسب با مدل دستگاه را استفاده کنید.
- پس از بستن کاور، دستگاه را روشن و تست کنید.
نکته: نصب قطعه غیراصل یا اشتباه ممکن است به برد یا کمپرسور آسیب بزند.
علت خرابی سنسور یخچال
- نوسان یا شوکهای برق
- نفوذ رطوبت یا آب به بخش الکتریکی
- پوسیدگی یا قطعی سیمها
- یخزدگی شدید اطراف سنسور
- استهلاک ناشی از طول عمر بالا
محصولات و مقالات مرتبط
محصولات مرتبط
- سنسور دمای یخچال بکو ۱۰ کیلو اهم
- ترموفیوز و ترمودیسک اورجینال یخچال بکو
- المنت اواپراتور یخچال و ساید آرچلیک / بکو
- فن اواپراتور یخچال ساید بای ساید بکو
- برد کنترل اصلی یخچال فریزر بکو
مقالات مرتبط
- راهنمای کامل ارورهای یخچال بکو و آرچلیک و روش رفع آنها
- آموزش تست اهمی و تعویض سنسور دیفراست یخچال
- علت برفک زدن یخچالهای بدون برفک (نوفراست) چیست؟
- جدول تطبیق مقاومت سنسورهای برودتی پلتفرم ترکیه (Arçelik/Beko)
سوالات متداول واقعی
مقاومت این سنسور در دمای ۲۵ درجه چقدر است؟
مقاومت اسمی این سنسور معادل ۲ کیلو اهم (2 kΩ2\text{ k}\Omega2 kΩ) در دمای استاندارد اتاق (25∘C25^\circ\text{C}25∘C) است.
پارتنامبر 4216600385 برای چه دستگاههایی کاربرد دارد؟
این شناسه قطعه فابریک شرکت آرچلیک است و بر روی طیف گستردهای از یخچالها و سایدبایسایدهای بکو (Beko)، آرچلیک (Arçelik) و برندهای همخانواده نصب میشود.
ضامن قرمز رنگ روی سوکت چه کاربردی دارد؟
این ضامن به عنوان قفل ثانویه عمل کرده و از رها شدن یا قطعی سوکت در اثر ارتعاشات کارکرد یخچال کاملاً جلوگیری میکند.
آیا نیاز به بریدن سیم یا لحیمکاری برای نصب این سنسور وجود دارد؟
خیر، قطعه دارای سوکت فابریکی ۲ پین استاندارد است و به صورت کاملاً فابریک و بدون دستکاری نصب میشود.
جمعبندی و دعوت به خرید
سنسور دمای یخچال بکو مدل ۲ کیلو اهم اورجینال با شناسه فنی BD01AR12 و پارتنامبر Arçelik 4216600385، انتخابی استاندارد و دقیق برای رفع اختلالات دمایی، رفع ارورهای سنسور و احیای راندمان برفکزدایی در دستگاههای بکو و آرچلیک است.
برای جلوگیری از هرگونه عدم تطابق قطعه، همین حالا عکس سنسور معیوب و پلاک مدل دستگاه خود را در پشتیبانی هوم پارتینو ارسال کرده و با اطمینان خرید خود را نهایی کنید
