معرفی اجمالی

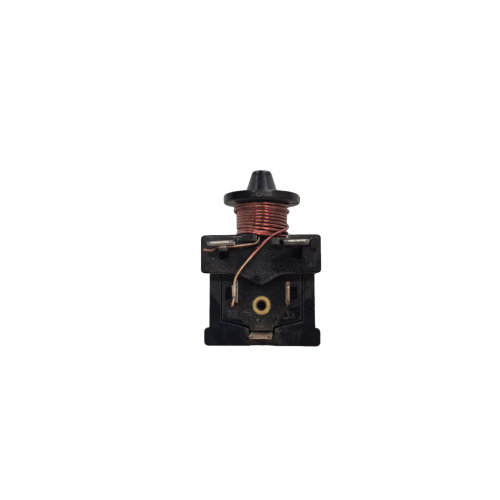

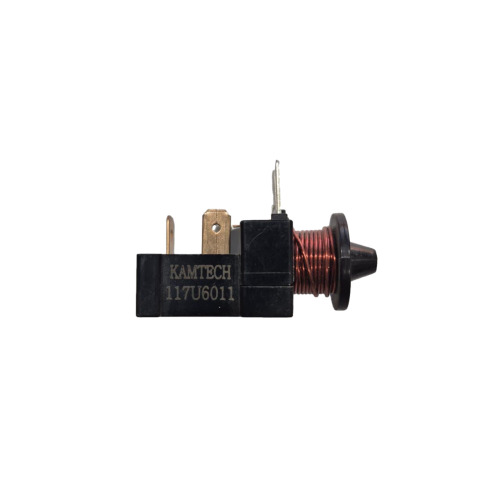

رله سوزنی مدل 6011 یک رله مکانیکی راهانداز کمپرسور یخچال است که در لحظه شروع به کار موتور، سیمپیچ استارت را وارد مدار کرده و پس از رسیدن کمپرسور به دور نامی، بهصورت خودکار از مدار خارج میشود تا از فشار و داغ شدن موتور جلوگیری گردد.
کاربردهای محصول
راهاندازی کمپرسور یخچالهای خانگی
جایگزینی رله آسیبدیده یا سوخته
استفاده در تعمیر تخصصی یخچال و فریزر
مناسب کمپرسورهای سازگار با سری ۶۰۱۱
ویژگیهای اصلی
• عملکرد کاملاً مکانیکی و قابل اعتماد
• بوبین مسی با رسانایی بالا
• واکنش سریع به جریان استارت
• ثبات عملکرد در استارتهای مکرر
• نصب مستقیم روی ترمینال کمپرسور
توضیح تخصصی (فنی)
رله سوزنی 6011 بر اساس افزایش و کاهش جریان کمپرسور کار میکند. هنگام استارت، جریان بالا باعث جذب سوزن و اتصال مدار استارت میشود. پس از افزایش دور موتور و کاهش جریان، سوزن رها شده و مدار کمکی قطع میشود تا فقط سیمپیچ اصلی فعال بماند.
نشانههای خرابی یا استهلاک
کمپرسور استارت نمیزند
صدای تق یا تلاش ناموفق برای روشن شدن
داغ شدن بیشازحد موتور
قطع و وصل شدن نامنظم یخچال
دلایل خرابی رایج
نوسان ولتاژ برق
گیر کردن سوزن داخلی
فرسودگی بوبین
استفاده طولانیمدت بدون وقفه مناسب
نکات مهم زمان خرید
تطابق مدل رله (6011) با کمپرسور
کیفیت بوبین و پایهها
اصل بودن کد فنی
خرید از فروشگاه تخصصی قطعات یخچال
راهنمای نصب یا استفاده
برق یخچال را قطع کنید
رله معیوب را از کمپرسور جدا نمایید
رله 6011 را روی پایه استارت نصب کنید
اتصالات را بررسی و محکم کنید
برق را وصل کرده و عملکرد را تست نمایید
علائم خرابی اورلود یخچال
اورلود (Overload Protector) وظیفه محافظت از کمپرسور در برابر اضافهبار و دمای بیش از حد را دارد. خرابی آن معمولاً با علائم زیر همراه است:
- یخچال روشن نمیشود یا پس از چند ثانیه خاموش میشود
- شنیدن صدای تق پشت یخچال (قطع و وصل مداوم)
- داغ شدن بیش از حد موتور
- یکسره کار نکردن کمپرسور
- روشن شدن چراغ داخل یخچال ولی کار نکردن موتور
- سوختن مکرر رله یا پریدن فیوز برق
خرابی اورلود معمولاً به اشتباه با خرابی موتور اشتباه گرفته میشود.
قیمت رله اورلود یخچال
برای مشاهده لیست قیمت رله اورلود اینجا کلیک کنید
قیمت رله اورلود یخچال سامسونگ
قیمت رله استارت یخچال
برای مشاهده لیست قیمت رله اورلود اینجا کلیک کنید
تست رله اورلود یخچال (مرحلهبهمرحله)
برای تست دقیق:
- یخچال را از برق بکشید
- اورلود را از کمپرسور جدا کنید
- مولتیمتر را روی تست اتصال (Continuity) بگذارید
- دو سر اورلود را تست کنید
- ✔ بوق → سالم
- ✖ بدون بوق → معیوب
- با سشوار کمی گرم کنید
- اگر قطع شد → عملکرد حرارتی درست است
❌ اگر دائماً قطع باشد = اورلود سوخته است.
نقشه رله اورلود یخچال (اتصال استاندارد)
اتصال معمول به صورت زیر است:
- فاز برق → رله استارت
- خروجی رله → پایه R (Run) کمپرسور
- اورلود → پایه C (Common) کمپرسور
- نول مستقیم → پایه مشترک
📌 ترتیب اشتباه اتصال، منجر به سوختن موتور میشود.
انواع رله اورلود یخچال
اورلودها از نظر ساختار به چند دسته تقسیم میشوند:
- اورلود حرارتی بیمتال
- اورلود PTC
- اورلود الکترونیکی
- مخصوص یخچالهای دیجیتال جدید
- اورلود ساده قدیمی
تفاوت رله استارت و اورلود
- رله استارت: راهاندازی اولیه موتور
- اورلود: محافظت از موتور
- خرابی یکی → اختلال کامل عملکرد یخچال
مزایای خرید از هومپارتینو
تضمین اصالت قطعه
ارسال سریع و بستهبندی ایمن
پشتیبانی فنی تخصصی
قیمت رقابتی
مناسب تعمیرکار و مصرفکننده نهایی
پرسش و پاسخ پرتکرار (FAQ)
رله سوزنی 6011 برای چه کمپرسورهایی مناسب است؟
برای کمپرسورهای خانگی سازگار با سری دانفوس 6011.
تفاوت رله 6005 و 6011 چیست؟
6011 برای توانهای بالاتر یا شرایط استارت متفاوت استفاده میشود و باید مطابق کمپرسور انتخاب شود.
آیا میتوان این رله را جایگزین PTC کرد؟
در برخی کمپرسورها بله، ولی باید مشخصات موتور بررسی شود.
خرابی رله 6011 چه علائمی دارد؟
استارت ناموفق، داغ شدن موتور یا شنیدن صدای تق.
