معرفی اجمالی

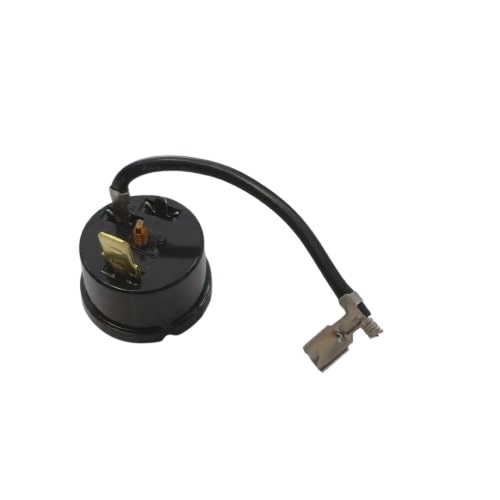

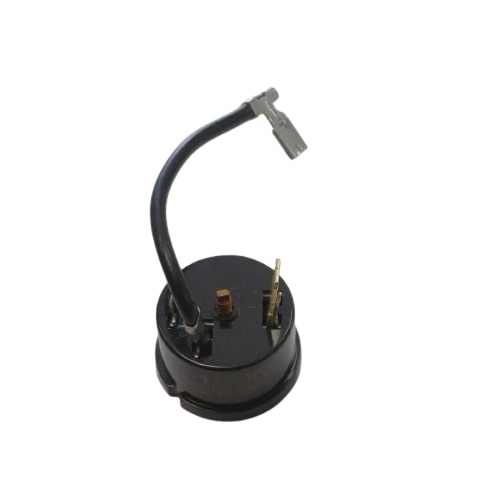

اورلود ۱/۴ اسب بخار یک سوئیچ حرارتی-جریانی است که در مسیر برق کمپرسور نصب میشود و با قطع خودکار مدار در شرایط بار اضافی یا افزایش دما، از خرابی شدید یا سوختن موتور جلوگیری میکند. این مدل برای موتورهایی با توان یکچهارم اسب بخار طراحی شده و با برق ۲۲۰ ولت و هر دو فرکانس ۵۰ و ۶۰ هرتز کار میکند.
کاربرد محصول
- حفاظت کمپرسورهای 0.25HP در یخچال و فریزر
- جلوگیری از استهلاک زودهنگام سیمپیچها
- کاربری در تجهیزات کوچک سرمایشی و ویترینی
- جلوگیری از خطرات ناشی از داغی بیشازحد کمپرسور
ویژگیهای اصلی
- ظرفیت دقیق 1/4HP
- ولتاژ 220V با پشتیبانی از 50/60Hz
- مکانیزم عملکرد سریع در برابر اضافهبار
- بدنه مقاوم با پایانههای مسی
- سیم و ترمینال اتصال آماده نصب
توضیح تخصصی (فنی)
این اورلود از یک دیسک بیمتال استفاده میکند که در اثر گرمای ناشی از جریان اضافه یا دمای محیط کمپرسور تغییر شکل میدهد و مسیر برق را بهسرعت قطع میکند. پس از خنک شدن، به حالت اولیه باز میگردد و کمپرسور را دوباره وارد مدار میکند. خوب بودن زمان قطع و برگشت، نقش مهمی در حفاظت و عمر مفید موتور دارد.
نشانههای خرابی یا استهلاک
- قطع مکرر برق کمپرسور بدون دلیل مشخص
- روشن نشدن کامل کمپرسور با اورلود سالم ظاهری
- سیاه شدن یا ذوب بخشی از بدنه
- بوی سوختگی خفیف از ناحیه اورلود
علل خرابی رایج
- نوسانات شدید برق شهری
- کارکرد طولانیمدت در بار بالا یا دمای محیط زیاد
- خرابی یا کاهش کیفیت فن خنککننده کمپرسور
- نفوذ گرد و غبار یا رطوبت به داخل قطعه
نکات مهم زمان خرید
- انتخاب توان و آمپراژ دقیق (۱/۴ اسب)
- توجه به ولتاژ و فرکانس درجشده روی بدنه
- بررسی سلامت سیم و کانکتورها
- تهیه مدل اصلی و دارای مارک مشخص
راهنمای استفاده یا نصب
- برق دستگاه را قطع کنید.
- کاور ترمینال کمپرسور را باز کنید.
- اورلود قدیمی را جدا کنید.
- اورلود جدید را روی ترمینال و سیمبندی مشابه نصب کنید.
- کاور را بسته و عملکرد را تست کنید.
علائم خرابی اورلود یخچال
اورلود (Overload Protector) وظیفه محافظت از کمپرسور در برابر اضافهبار و دمای بیش از حد را دارد. خرابی آن معمولاً با علائم زیر همراه است:
- یخچال روشن نمیشود یا پس از چند ثانیه خاموش میشود
- شنیدن صدای تق پشت یخچال (قطع و وصل مداوم)
- داغ شدن بیش از حد موتور
- یکسره کار نکردن کمپرسور
- روشن شدن چراغ داخل یخچال ولی کار نکردن موتور
- سوختن مکرر رله یا پریدن فیوز برق
خرابی اورلود معمولاً به اشتباه با خرابی موتور اشتباه گرفته میشود.
قیمت رله اورلود یخچال
برای مشاهده لیست قیمت رله اورلود اینجا کلیک کنید
قیمت رله اورلود یخچال سامسونگ
قیمت رله استارت یخچال
برای مشاهده لیست قیمت رله اورلود اینجا کلیک کنید
تست رله اورلود یخچال (مرحلهبهمرحله)
برای تست دقیق:
- یخچال را از برق بکشید
- اورلود را از کمپرسور جدا کنید
- مولتیمتر را روی تست اتصال (Continuity) بگذارید
- دو سر اورلود را تست کنید
- ✔ بوق → سالم
- ✖ بدون بوق → معیوب
- با سشوار کمی گرم کنید
- اگر قطع شد → عملکرد حرارتی درست است
❌ اگر دائماً قطع باشد = اورلود سوخته است.
نقشه رله اورلود یخچال (اتصال استاندارد)
اتصال معمول به صورت زیر است:
- فاز برق → رله استارت
- خروجی رله → پایه R (Run) کمپرسور
- اورلود → پایه C (Common) کمپرسور
- نول مستقیم → پایه مشترک
📌 ترتیب اشتباه اتصال، منجر به سوختن موتور میشود.
انواع رله اورلود یخچال
اورلودها از نظر ساختار به چند دسته تقسیم میشوند:
- اورلود حرارتی بیمتال
- اورلود PTC
- اورلود الکترونیکی
- مخصوص یخچالهای دیجیتال جدید
- اورلود ساده قدیمی
تفاوت رله استارت و اورلود
- رله استارت: راهاندازی اولیه موتور
- اورلود: محافظت از موتور
- خرابی یکی → اختلال کامل عملکرد یخچال
مزایای خرید از هومپارتینو
- موجودی قطعات اصلی با کد فنی معتبر
- مشاوره رایگان برای انتخاب توان صحیح
- ارسال سریع به سراسر ایران
- ضمانت اصالت کالا
پرسش و پاسخ پرتکرار (FAQ)
آیا این اورلود برای همه کمپرسورهای 1/4HP مناسب است؟
در بیشتر موارد بله، اما محل اتصال و شکل ترمینال باید مطابقت داشته باشد.
آیا این اورلود قابلیت ریست دستی دارد؟
خیر، این مدل به صورت خودکار و پس از خنک شدن وصل میشود.
