معرفی اجمالی
رله اورلود ۱/۳ اسب بخار یک محافظ حرارتی-جریانی است که با قطع مدار برق در شرایط جریان یا دمای بیشازحد، از سوختن سیمپیچهای کمپرسور جلوگیری میکند. این قطعه کوچک اما کلیدی، عمر مفید موتور را افزایش داده و هزینههای تعمیرات را کاهش میدهد.
کاربرد محصول
- حفاظت کمپرسورهای تا توان ۱/۳ اسب بخار
- جلوگیری از سوختگی در اثر بار اضافی یا گیرپاژ
- کاربرد در یخچالهای خانگی، فریزرها و برخی سردخانههای کوچک
ویژگیهای اصلی
- ظرفیت دقیق برای کمپرسورهای 0.33HP
- مکانیزم دوگانه دما-جریان
- بدنه مقاوم در برابر حرارت
- پایانههای فلزی ضداکسیداسیون
- طراحی استاندارد سازگار با مدلهای رایج کمپرسور
توضیح تخصصی (فنی)

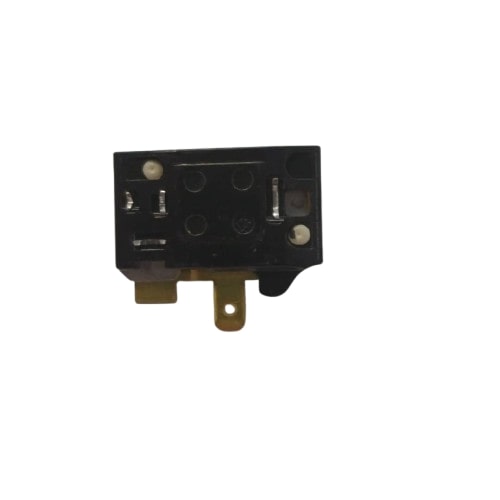

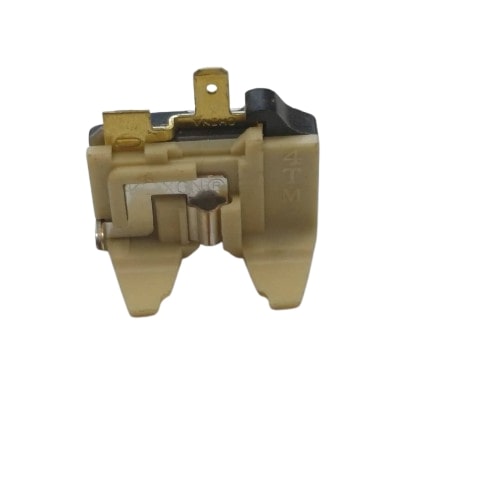

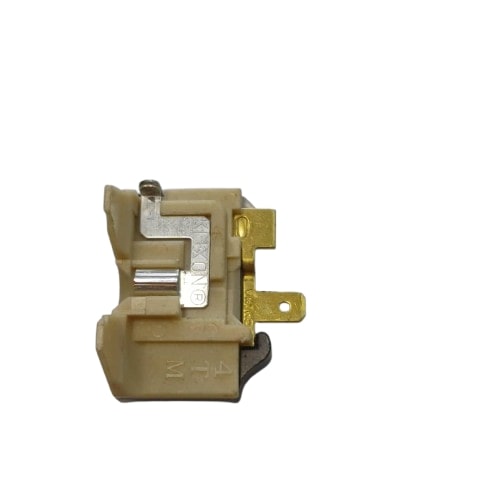

اورلود ۱/۳ دارای یک دیسک بیمتالی است که در صورت افزایش جریان یا دما، به سرعت تغییر شکل داده و کنتاکت مدار را قطع میکند. جریان نامی و محدوده دمایی آن متناسب با مشخصات کمپرسورهای ۱/۳ اسب انتخاب شده است. این مدل معمولاً با مارک 4TM روی بدنه شناخته میشود و بهصورت سری با ورودی برق کمپرسور نصب میشود.
نشانههای خرابی یا استهلاک
- خاموش شدن مکرر کمپرسور بدون دلیل ظاهری
- داغ شدن کمپرسور بدون استارت مجدد
- عدم قطع جریان در شرایط گرم شدن بیشازحد
- آثار سوختگی یا تغییر رنگ روی بدنه اورلود
علل خرابی رایج
- نوسانات شدید ولتاژ
- کارکرد طولانیمدت در بار بالا
- رطوبت یا گردوغبار داخل بدنه
- فرسودگی بیمتال پس از دفعات زیاد قطع/وصل
نکات مهم زمان خرید
- اطمینان از تطابق آمپراژ و توان ۱/۳ اسب
- انتخاب مدل اصلی با پایانههای سالم
- توجه به استانداردهای ایمنی و مارک حکشده
- خرید از فروشگاه معتبر با ضمانت اصالت
راهنمای استفاده یا نصب
- برق یخچال را قطع کنید.
- پوشش ترمینال کمپرسور را باز کنید.
- اورلود قدیمی را جدا کنید.
- اورلود جدید را روی ترمینال مناسب نصب کنید.
- پوشش را بسته و دستگاه را تست کنید.
مزایای خرید از هومپارتینو
- ضمانت اصالت و کارکرد
- تحویل سریع در سراسر کشور
- مشاوره رایگان در انتخاب قطعه
- موجودی انواع اورلود برای توانهای مختلف
علائم خرابی اورلود یخچال
اورلود (Overload Protector) وظیفه محافظت از کمپرسور در برابر اضافهبار و دمای بیش از حد را دارد. خرابی آن معمولاً با علائم زیر همراه است:
- یخچال روشن نمیشود یا پس از چند ثانیه خاموش میشود
- شنیدن صدای تق پشت یخچال (قطع و وصل مداوم)
- داغ شدن بیش از حد موتور
- یکسره کار نکردن کمپرسور
- روشن شدن چراغ داخل یخچال ولی کار نکردن موتور
- سوختن مکرر رله یا پریدن فیوز برق
خرابی اورلود معمولاً به اشتباه با خرابی موتور اشتباه گرفته میشود.
قیمت رله اورلود یخچال
برای مشاهده لیست قیمت رله اورلود اینجا کلیک کنید
قیمت رله اورلود یخچال سامسونگ
قیمت رله استارت یخچال
برای مشاهده لیست قیمت رله اورلود اینجا کلیک کنید
تست رله اورلود یخچال (مرحلهبهمرحله)
برای تست دقیق:
- یخچال را از برق بکشید
- اورلود را از کمپرسور جدا کنید
- مولتیمتر را روی تست اتصال (Continuity) بگذارید
- دو سر اورلود را تست کنید
- ✔ بوق → سالم
- ✖ بدون بوق → معیوب
- با سشوار کمی گرم کنید
- اگر قطع شد → عملکرد حرارتی درست است
❌ اگر دائماً قطع باشد = اورلود سوخته است.
نقشه رله اورلود یخچال (اتصال استاندارد)
اتصال معمول به صورت زیر است:
- فاز برق → رله استارت
- خروجی رله → پایه R (Run) کمپرسور
- اورلود → پایه C (Common) کمپرسور
- نول مستقیم → پایه مشترک
📌 ترتیب اشتباه اتصال، منجر به سوختن موتور میشود.
انواع رله اورلود یخچال
اورلودها از نظر ساختار به چند دسته تقسیم میشوند:
- اورلود حرارتی بیمتال
- اورلود PTC
- اورلود الکترونیکی
- مخصوص یخچالهای دیجیتال جدید
- اورلود ساده قدیمی
تفاوت رله استارت و اورلود
- رله استارت: راهاندازی اولیه موتور
- اورلود: محافظت از موتور
- خرابی یکی → اختلال کامل عملکرد یخچال
پرسش و پاسخ پرتکرار (FAQ)
آیا این اورلود برای همه کمپرسورهای ۱/۳ مناسب است؟
در بیشتر مدلها بله، ولی باید تطابق ولتاژ و آمپراژ بررسی شود.
چقدر طول میکشد تا اورلود پس از قطع، دوباره وصل شود؟
معمولاً ۲ تا ۵ دقیقه، پس از خنکشدن بیمتال.
