معرفی اجمالی

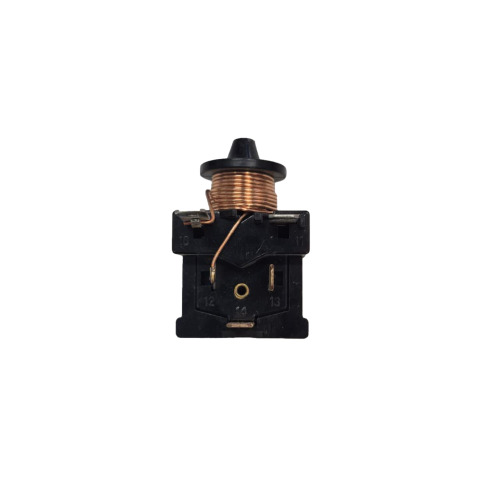

رله سوزنی مدل 6010 یک قطعه الکترومکانیکی حیاتی در سیستم راهاندازی کمپرسور یخچال است. این رله با مکانیزم جریانی خود، سیمپیچ استارت کمپرسور را در لحظه اولیه کار وارد مدار میکند و پس از شروع به کار کامل موتور، آن را از مدار خارج میسازد تا از داغ شدن و آسیب دیدن سیمپیچ جلوگیری شود.
کاربردهای محصول
راهاندازی انواع کمپرسورهای یخچال و فریزر خانگی
جایگزینی مستقیم برای رلههای ۶۰۱۰ معیوب یا قدیمی
استفاده در تعمیرات و سرویسهای تخصصی سیستمهای سرمایشی
مناسب برای تعمیرکاران لوازم خانگی و تکنسینهای برودت
ویژگیهای اصلی
• مکانیزم عملکرد مکانیکی مبتنی بر جریان
• بوبین مسی با کیفیت بالا برای انتقال جریان بهینه
• طراحی فشرده و استاندارد برای نصب آسان
• دوام و طول عمر مناسب در شرایط کارکرد استاندارد
• سازگار با کمپرسورهای مختلف با مشخصات مشابه ۶۰۱۰
توضیح تخصصی (فنی)
عملکرد رله سوزنی 6010 بر پایه تغییرات جریان در سیمپیچ کمپرسور است. در لحظه استارت، جریان هجومی بالا، میدان مغناطیسی قوی در بوبین ایجاد کرده که سوزن داخلی را به سمت بالا جذب و کنتاکتهای سیمپیچ استارت را وصل میکند. با افزایش سرعت و کاهش جریان، میدان مغناطیسی ضعیف شده، سوزن به حالت اولیه بازگشته و مدار استارت قطع میشود.
نشانههای خرابی یا استهلاک
کمپرسور استارت نمیخورد یا با تأخیر زیاد روشن میشود
صدای کلیک یا “تق تق” مکرر از کمپرسور بدون روشن شدن
داغ شدن غیرعادی کمپرسور
یخچال کار نمیکند یا سرمای کافی ندارد
دلایل خرابی رایج
نوسانات شدید ولتاژ و جریان برق
استهلاک ناشی از کارکرد طولانیمدت
گیر کردن یا چسبیدن سوزن داخلی رله
اتصالات سست یا نامناسب
گرد و غبار و رطوبت در محیط داخلی رله
نکات مهم زمان خرید

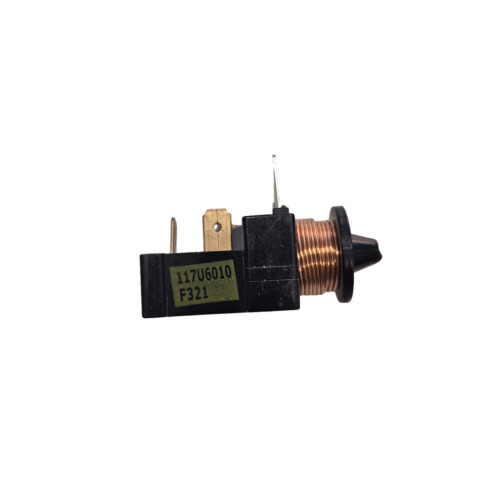

اطمینان از تطابق کد فنی (117U6010) با رله اصلی کمپرسور
توجه به کیفیت ساخت و مواد به کار رفته در بوبین
بررسی سلامت پایهها و بدنه رله
خرید از فروشگاههای معتبر و تخصصی قطعات یخچال
راهنمای استفاده یا نصب
قبل از هر اقدامی، یخچال را از برق جدا کنید
رله قدیمی را با احتیاط از ترمینال کمپرسور جدا کنید
رله سوزنی 6010 جدید را به دقت روی پایههای کمپرسور نصب نمایید
از محکم بودن اتصالات اطمینان حاصل کنید
پس از نصب، دستگاه را به برق وصل کرده و عملکرد آن را بررسی کنید
مزایای خرید از هومپارتینو
تضمین اصالت کالا و کیفیت ساخت
ارائه محصول با کد فنی دقیق و استاندارد
ارسال سریع و مطمئن به سراسر کشور
مشاوره و پشتیبانی فنی تخصصی پیش از خرید
قیمت رقابتی و دسترسی آسان به قطعات کمیاب
علائم خرابی اورلود یخچال
اورلود (Overload Protector) وظیفه محافظت از کمپرسور در برابر اضافهبار و دمای بیش از حد را دارد. خرابی آن معمولاً با علائم زیر همراه است:
- یخچال روشن نمیشود یا پس از چند ثانیه خاموش میشود
- شنیدن صدای تق پشت یخچال (قطع و وصل مداوم)
- داغ شدن بیش از حد موتور
- یکسره کار نکردن کمپرسور
- روشن شدن چراغ داخل یخچال ولی کار نکردن موتور
- سوختن مکرر رله یا پریدن فیوز برق
خرابی اورلود معمولاً به اشتباه با خرابی موتور اشتباه گرفته میشود.
قیمت رله اورلود یخچال
برای مشاهده لیست قیمت رله اورلود اینجا کلیک کنید
قیمت رله اورلود یخچال سامسونگ
قیمت رله استارت یخچال
برای مشاهده لیست قیمت رله اورلود اینجا کلیک کنید
تست رله اورلود یخچال (مرحلهبهمرحله)
برای تست دقیق:
- یخچال را از برق بکشید
- اورلود را از کمپرسور جدا کنید
- مولتیمتر را روی تست اتصال (Continuity) بگذارید
- دو سر اورلود را تست کنید
- ✔ بوق → سالم
- ✖ بدون بوق → معیوب
- با سشوار کمی گرم کنید
- اگر قطع شد → عملکرد حرارتی درست است
❌ اگر دائماً قطع باشد = اورلود سوخته است.
نقشه رله اورلود یخچال (اتصال استاندارد)
اتصال معمول به صورت زیر است:
- فاز برق → رله استارت
- خروجی رله → پایه R (Run) کمپرسور
- اورلود → پایه C (Common) کمپرسور
- نول مستقیم → پایه مشترک
📌 ترتیب اشتباه اتصال، منجر به سوختن موتور میشود.
انواع رله اورلود یخچال
اورلودها از نظر ساختار به چند دسته تقسیم میشوند:
- اورلود حرارتی بیمتال
- اورلود PTC
- اورلود الکترونیکی
- مخصوص یخچالهای دیجیتال جدید
- اورلود ساده قدیمی
تفاوت رله استارت و اورلود
- رله استارت: راهاندازی اولیه موتور
- اورلود: محافظت از موتور
- خرابی یکی → اختلال کامل عملکرد یخچال
پرسش و پاسخ پرتکرار (FAQ)
تفاوت اصلی رله سوزنی 6010 با رله PTC چیست؟
رله سوزنی مکانیکی و مبتنی بر جریان است، در حالی که رله PTC الکترونیکی و مبتنی بر دما است.
آیا رله 6010 برای همه کمپرسورها قابل استفاده است؟
خیر، باید با مشخصات کمپرسور و نیازهای استارت آن تطابق داشته باشد.
چگونه میتوان از سلامت رله 6010 مطمئن شد؟
با تست جریان و عملکرد مکانیکی آن توسط یک متخصص.
اگر رله 6010 خراب شود، چه اتفاقی میافتد؟
کمپرسور استارت نمیزند یا به درستی کار نمیکند که منجر به عدم سرمایش یخچال میشود.
