معرفی کوتاه

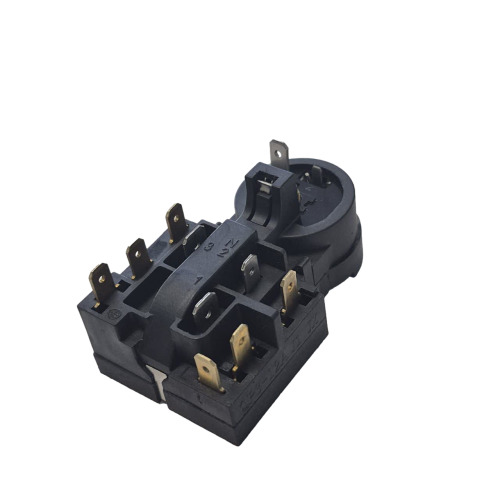

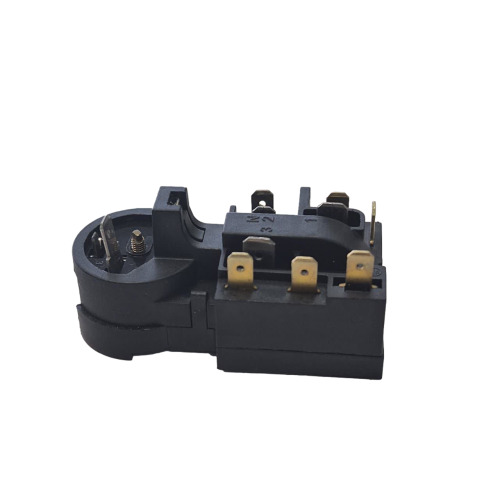

رله اورلود (Overload Protector) یک قطعه حفاظتی حیاتی در مدار راه‌اندازی کمپرسور یخچال است که به‌صورت سری با سیم‌پیچ اصلی موتور کمپرسور قرار می‌گیرد. این قطعه شامل یک دیسک بی‌متال (Bimetal) حرارتی و یک مقاومت گرم‌شونده است؛ در صورت افزایش جریان کشیده‌شدن موتور کمپرسور یا گرمای بیش از حد بدنه، اورلود مدار را قطع می‌کند تا سیم‌پیچ‌های کمپرسور بسوزند. این محصول مخصوص کمپرسورهای هایتک (Hi-Tech / Huayi) از جمله مدل‌های سری E مانند E80H و E85H بوده و با کد حکاکی‌شده QP3-12A روی بدنه، قابل تشخیص است.
کاربرد قطعه
- حفاظت حرارتی و جریانی کمپرسورهای یخچال، فریزر و ویترین‌های مجهز به کمپرسور هایتک
- تعویض اورلود سوخته، مدار بسته یا بی‌متال از کار افتاده در تعمیرات تخصصی برودتی
- جلوگیری از سوختن سیم‌پیچ موتور کمپرسور در شرایط نوسان برق، گرمای محیطی بالا یا فشار غیرعادی مبرد
- استفادهC) رله استارت (PTC) در مجموعه راه‌انداز کمپرسورهای تک‌فاز
توضیح فنی
عملکرد اورلود بر پایه دو پدیده فیزیکی طراحی شده است:
- محافظت جریانی (Current Protection): مقاومت گرم‌شونده داخل اورلود به‌صورت سری با سیم‌پیچ اصلی کمپرسور است. هرچه جریان کمپرسور بالاتر رود، حرارت تولیدشده در این مقاومت بیشتر می‌شود.

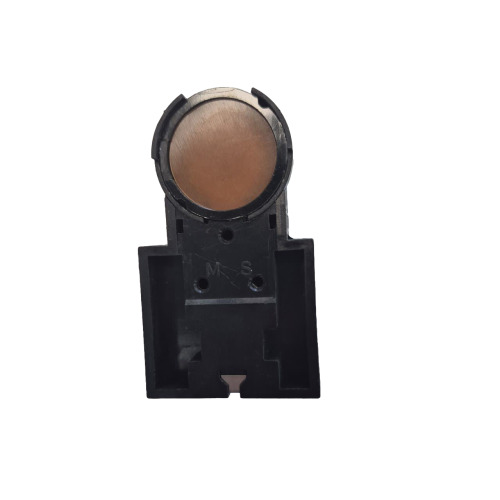

- محافظت حرارتی (Thermal Protection): دیسک بی‌متال از دو فلز با ضریب انبساط متفاوت تشکیل شده است. با رسیدن حرارت ترکیبی (جریان بالا + گرمای بدنه کمپرسور) به آستانه مشخص، دیسک خم شده و کنتاکت را به‌صورت لحظه‌ای باز می‌کند؛ پس از خنک شدن، مدار مجدداً برقرار می‌شود.
- نصب مجاورتی: اورلود باید دقیقاً روی بدنه (سینی مخصوص) کمپرسور فیت شود تا دمای واقعی کمپرسور را حس کند؛ نصب شل یا دور از بدنه، عملکرد حفاظتی را مختل می‌کند.
علائم خرابی احتمالی
- کمپرسور اصلاً روشن نمی‌شود در حالی که رله استارت سالم است
- کمپرسور به‌صورت مکرر روشن و خاموش می‌شود (استارت‌های پشت‌سرهم کوتاه)
- یخچال سرد نمی‌کند اما صدای کلیک خاموش/روشن اطراف کمپرسور شنیده می‌شود
- اورلود بدون وقفه داغ شده و کنتاکت آن به‌صورت دائمی باز مانده است
- اکسیداسیون یا سوختگی پایه‌های فستونی و افت اتصال
نکته فنی: اگر اورلود مرتباً قطع می‌کند، حتماً علت اصلی (شارژ نادرست گاز، کندانسور کثیف، ولتاژ پایین برق، کمپرسور معیوب) بررسی شود؛ تعویض اورلود به‌تنهایی علت را رفع نمی‌کند.
راهنمای تشخیص قبل از خرید

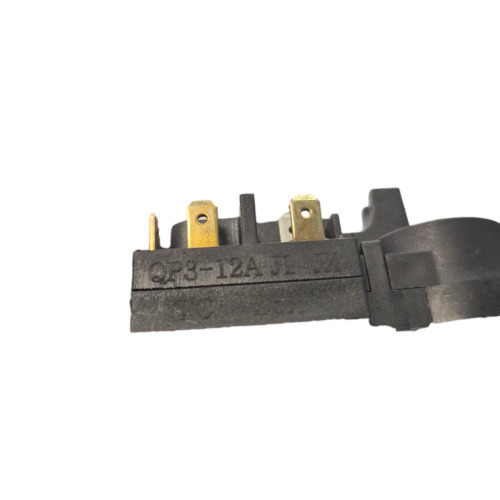

- تطبیق کد مدل: روی اورلود قدیمی کد حکاکی‌شده (مانند QP3-12A) را پیدا کنید و با همین مدل تطبیق دهید.
- برند کمپرسور: اورلودهای هایتک/Huayi با کمپرسورهای این برند سازگارند؛ اورلودهای برندهای دیگر از نظر آستانه جریان و فرم فیت‌شدن متفاوت‌اند.
- تست اهمی (برای تشخیص‌گران): اورلود سالم در حالت سرد باید اتصال (بیپ) بدهد؛ اگر مدار باز است، قطعه معیوب است.
- بررسی فیزیکی: شکل بدنه، موقعیت پایه‌ها و فرم گیره فنری باید با قطعه اصلی یکسان باشد.
باکس مشاوره رایگان
مطمئن نیستید اورلود QP3-12A با کمپرسور یخچال شما سازگار است؟
عکس واضح از اورلود فعلی (نمای حکاکی و پایه‌ها) به همراه مدل و پلاک کمپرسور دستگاه را برای پشتیبانی فنی «هوم پارتینو» ارسال کنید تا کارشناسان ما قطعه دقیقاً منطبق را به شما معرفی نمایند.
راهنمای نصب ایمن
- دوشاخه دستگاه را از برق بکشید و پنل پشت/کنار کمپرسور را باز کنید.
- کلیپس فنری نگهدارنده اورلود را باز کرده و قطعه قدیمی را از ترمینال‌های کمپرسور جدا کنید.
- اورلود جدید را روی ترمینال‌های C و M (مشترک و اصلی) کمپرسور نشسته و با کلیپس فنری محکم روی بدنه کمپرسور فیت کنید.
- از اتصال کامل و بدون لقی پایه‌ها مطمئن شوید؛ اتصال شل باعث گرم شدن نقطه‌ای و خرابی مجدد می‌شود.
- دستگاه را به برق وصل کرده و چرخه استارت کمپرسور را مشاهده کنید؛ است استارت کمپرسور را مشاهده کنید؛ استارت نرم و پاید تعویض این قطعه به دلیل تماس مستقیم با برق شهر و بدنه داغ کمپرسور، باید با دستگاه از برق کشیده شده و در صورت عدم آشنایی، توسط تعمیرکار مجاز انجام شود.
نکات خرید
- اورلود را همیشه همراه با بررسی سلامت رله استارت PTC تعویض کنید؛ خرابی هر دو قطعه معمولاً هم‌زمان رخ می‌دهد.
- نمونه اورجینال با پایه‌های آبکاری‌شده و بدنه بدون ترک تهیه کنید؛ نمونه‌های متفرقه آستانه قطع نامشخصی دارند و ریسک سوختن کمپرسور را بالا می‌برند.
- اگر کمپرسور شما هایتک سری E (E80H/E85H) است، مطابق همین مدل QP3-12A سفارش دهید.
- اورلود قطعه‌ای ارزان اما سرنوشت‌ساز است؛ از خرید نمونه‌های بازسازی‌شده خودداری کنید.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
- روش‌های مختلف ارسال با پست، تیپاکس و باربری؛
- ضمانت ترب؛
- پروانه کسب؛
- ضمانت مرجوعی طبق شرایط فروشگاه؛
- تنوع بالای قطعات؛
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
- پشتیبانی فعال قبل و بعد از خرید.
علائم خرابی اورلود یخچال
اورلود (Overload Protector) وظیفه محافظت از کمپرسور در برابر اضافه‌بار و دمای بیش از حد را دارد. خرابی آن معمولاً با علائم زیر همراه است:
- یخچال روشن نمی‌شود یا پس از چند ثانیه خاموش می‌شود
- شنیدن صدای تق پشت یخچال (قطع و وصل مداوم)
- داغ شدن بیش از حد موتور
- یکسره کار نکردن کمپرسور
- روشن شدن چراغ داخل یخچال ولی کار نکردن موتور
- سوختن مکرر رله یا پریدن فیوز برق
خرابی اورلود معمولاً به اشتباه با خرابی موتور اشتباه گرفته می‌شود.
قیمت رله اورلود یخچال
برای مشاهده لیست قیمت رله اورلود اینجا کلیک کنید
قیمت رله اورلود یخچال سامسونگ
قیمت رله استارت یخچال
برای مشاهده لیست قیمت رله اورلود اینجا کلیک کنید
تست رله اورلود یخچال (مرحله‌به‌مرحله)
برای تست دقیق:
- یخچال را از برق بکشید
- اورلود را از کمپرسور جدا کنید
- مولتی‌متر را روی تست اتصال (Continuity) بگذارید
- دو سر اورلود را تست کنید
- ✔ بوق → سالم
- ✖ بدون بوق → معیوب
- با سشوار کمی گرم کنید
- اگر قطع شد → عملکرد حرارتی درست است
❌ اگر دائماً قطع باشد = اورلود سوخته است.
نقشه رله اورلود یخچال (اتصال استاندارد)
اتصال معمول به صورت زیر است:
- فاز برق → رله استارت
- خروجی رله → پایه R (Run) کمپرسور
- اورلود → پایه C (Common) کمپرسور
- نول مستقیم → پایه مشترک
📌 ترتیب اشتباه اتصال، منجر به سوختن موتور می‌شود.
انواع رله اورلود یخچال
اورلودها از نظر ساختار به چند دسته تقسیم می‌شوند:
- اورلود حرارتی بی‌متال
- اورلود PTC
- اورلود الکترونیکی
- مخصوص یخچال‌های دیجیتال جدید
- اورلود ساده قدیمی
تفاوت رله استارت و اورلود
- رله استارت: راه‌اندازی اولیه موتور
- اورلود: محافظت از موتور
- خرابی یکی → اختلال کامل عملکرد یخچال
محصولات و مقالات مرتبط
- رله استارت PTC کمپرسور هایتک
- خازن دائم کار (Run Capacitor) کمپرسور CBB65
- کمپرسور هایتک E80H و E85H
- مقاله آموزشی: «علت روشن‌وخاموش شدن مکرر کمپرسور یخچال و نقش اورلود در آن»
سوالات متداول (FAQ)
اورلود در مدار کمپرسور چه وظیفه‌ای دارد؟
اورلود یک کلید حرارتی-جریانی حفاظتی است که در صورت کشیدن جریان بیش از حد یا داغ شدن بدنه کمپرسور، مدار را قطع می‌کند تا سیم‌پیچ آها نسوزند.
آیا می‌توان اورلود را به‌صورت دائمی بای‌پس کرد؟
هرگز؛ بای‌پس کردن اورلود، کمپرسور را در برابر اضافه‌بار و آتش‌سوزی بی‌حفاظ می‌کند و خرابی کل کمپرسور را در پی دارد.
چرا کمپرسور بعد از تعویض اورلود دوباره مرتب قطع می‌کند؟
اورلود صرفاً علامت است، نه علت؛ مشکلاتی مثل شارژ بیش از حد گاز، خفگی کندانسور، برق ضعیف یا کمپرسور فرسوده باید رفع شود.
این اورلود برای کدام کمپرسورها مناسب است؟
مخصوص کمپرسورهای هایتک/Hi-Cool از جمله مدل‌های سری E مانند E80H و E85H؛ برای اطمینان، کد حکاکی روی اورلود قدیمی خود را با QP3-12A تطبیق دهید.
جمع‌بندی
رله اورلود QP3-12A هایتک با دیسک بی‌متال دقیق و اتصالات آبکاری‌شده، سپر حفاظتی کمپرسور یخچال شما در برابر جریان اضافه و گرمای بیش از حد است؛ یک قطعه کوچک که عمر کمپرسور — گران‌ترین جزء برودتی — را تضمین می‌کند.
هم‌اکنون جهت خرید این قطعه اورجینال با تضمین اصالت، مشاوره رایگان و ارسال سریع، سفارش خود را در فروشگاه هوم پارتینو ثبت کنید.
