معرفی اجمالی

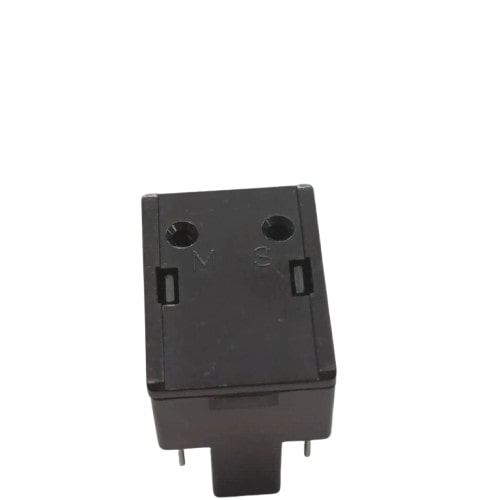

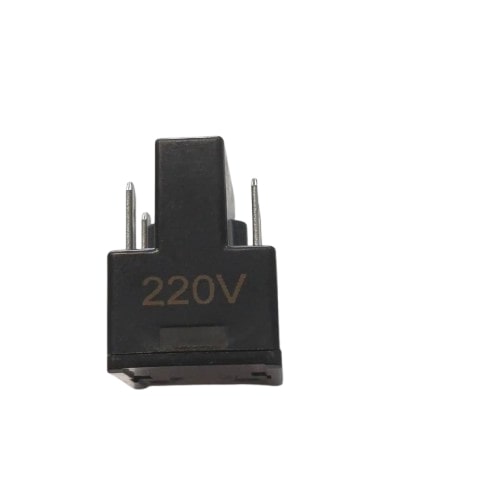

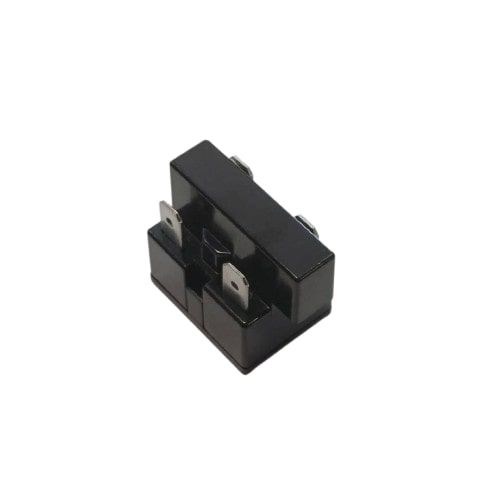

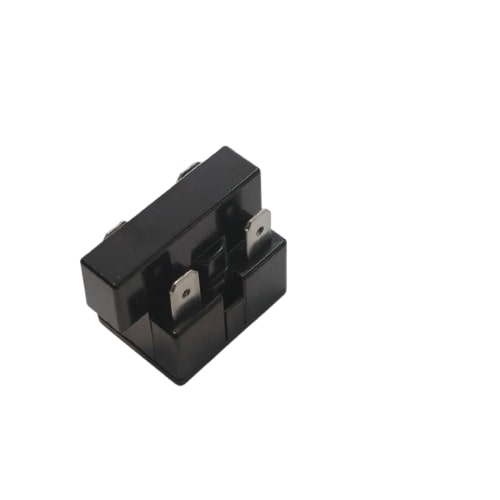

رله ناسیونال سنگی چهار فیش همهکاره، یک قطعه مکانیکی-الکتریکی مستحکم برای کنترل استارت کمپرسورهای یخچال و فریزر است. بدنه سنگین و مقاوم، طراحی چهار ترمینال استاندارد و مکانیزم عملکرد سریع، این رله را به انتخابی مطمئن برای تعمیرکاران و مصرفکنندگان تبدیل میکند.
کاربرد محصول
- راهاندازی کمپرسورهای یخچال، فریزر و ساید بای ساید
- جایگزین مناسب بسیاری از رلههای ۴ فیش قدیمی یا کمیاب
- مناسب برای تعمیرات عمومی و کاربردهای چندمنظوره
- سازگار با انواع برندها با ولتاژ کاری ۲۲۰ ولت
ویژگیهای اصلی
- پشتیبانی از محدوده وسیع توان کمپرسور (معمولاً ۱/۵ تا ۱/۴ اسب)
- طراحی چهار فیش فلزی استاندارد
- بدنه سنگی (وزن بالا برای استحکام و پایداری)
- نصب سریع و بدون نیاز به تغییر سیمکشی اصلی
- اتصال دقیق روی ترمینال کمپرسور
توضیح تخصصی (فنی)
این رله از مکانیزم القایی برای ایجاد جریان لحظهای بالاتر در سیمپیچ استارت موتور استفاده میکند تا کمپرسور در زمان کوتاه با گشتاور مناسب راهاندازی شود. پس از رسیدن موتور به دور نامی، مسیر سیمپیچ استارت بهطور خودکار قطع و تنها سیمپیچ اصلی فعال میماند. طراحی سنگی باعث پایداری بیشتر عملکرد در برابر لرزش یا ضربه میشود.
نشانههای خرابی یا استهلاک
- روشن نشدن کمپرسور و شنیدن صدای تقتق
- گرم شدن بیشازحد رله یا تغییر رنگ بدنه
- بوی سوختگی یا تغییر ظاهر پایهها
- نیاز به چندین بار قطع و وصل برای راهاندازی کمپرسور
علل خرابی رایج
- نوسانات ولتاژ شبکه برق
- کارکرد طولانی در محیطهای پرحرارت
- فرسودگی مکانیزم داخلی بر اثر گذر زمان
- استفاده در توان بالاتر از ظرفیت توصیهشده
نکات مهم زمان خرید
- بررسی ولتاژ کاری (۲۲۰ ولت)
- تطبیق تعداد و آرایش پایهها (۴ فیش)
- اصلبودن برند و کیفیت اتصالات فلزی
- اطمینان از سازگاری با توان کمپرسور
راهنمای استفاده یا نصب
- برق دستگاه را کامل قطع کنید.
- کاور ترمینال کمپرسور را باز کنید.
- رله قدیمی را جدا کرده و محل نصب را تمیز کنید.
- رله جدید را به همان ترتیب روی پایهها نصب کنید.
- کاور را بسته و دستگاه را تست کنید.
علائم خرابی اورلود یخچال
اورلود (Overload Protector) وظیفه محافظت از کمپرسور در برابر اضافهبار و دمای بیش از حد را دارد. خرابی آن معمولاً با علائم زیر همراه است:
- یخچال روشن نمیشود یا پس از چند ثانیه خاموش میشود
- شنیدن صدای تق پشت یخچال (قطع و وصل مداوم)
- داغ شدن بیش از حد موتور
- یکسره کار نکردن کمپرسور
- روشن شدن چراغ داخل یخچال ولی کار نکردن موتور
- سوختن مکرر رله یا پریدن فیوز برق
خرابی اورلود معمولاً به اشتباه با خرابی موتور اشتباه گرفته میشود.
قیمت رله اورلود یخچال
برای مشاهده لیست قیمت رله اورلود اینجا کلیک کنید
قیمت رله اورلود یخچال سامسونگ
قیمت رله استارت یخچال
برای مشاهده لیست قیمت رله اورلود اینجا کلیک کنید
تست رله اورلود یخچال (مرحلهبهمرحله)
برای تست دقیق:
- یخچال را از برق بکشید
- اورلود را از کمپرسور جدا کنید
- مولتیمتر را روی تست اتصال (Continuity) بگذارید
- دو سر اورلود را تست کنید
- ✔ بوق → سالم
- ✖ بدون بوق → معیوب
- با سشوار کمی گرم کنید
- اگر قطع شد → عملکرد حرارتی درست است
❌ اگر دائماً قطع باشد = اورلود سوخته است.
نقشه رله اورلود یخچال (اتصال استاندارد)
اتصال معمول به صورت زیر است:
- فاز برق → رله استارت
- خروجی رله → پایه R (Run) کمپرسور
- اورلود → پایه C (Common) کمپرسور
- نول مستقیم → پایه مشترک
📌 ترتیب اشتباه اتصال، منجر به سوختن موتور میشود.
انواع رله اورلود یخچال
اورلودها از نظر ساختار به چند دسته تقسیم میشوند:
- اورلود حرارتی بیمتال
- اورلود PTC
- اورلود الکترونیکی
- مخصوص یخچالهای دیجیتال جدید
- اورلود ساده قدیمی
تفاوت رله استارت و اورلود
- رله استارت: راهاندازی اولیه موتور
- اورلود: محافظت از موتور
- خرابی یکی → اختلال کامل عملکرد یخچال
مزایای خرید از هومپارتینو
- تضمین اصالت و کیفیت
- راهنمای انتخاب و تطبیق با کمپرسور
- موجودی مستمر برای تعمیرکاران
- ارسال سریع به سراسر ایران
پرسش و پاسخ پرتکرار (FAQ)
آیا این رله برای همه یخچالها مناسب است؟
برای بیشتر کمپرسورهای ۴ فیش با ولتاژ ۲۲۰ ولت مناسب است، ولی توان کمپرسور باید همخوانی داشته باشد.
آیا نیاز به اورلود جداگانه دارد؟
بله، در بسیاری از مدلها اورلود جداگانه برای حفاظت حرارتی نصب میشود.
