معرفی اجمالی

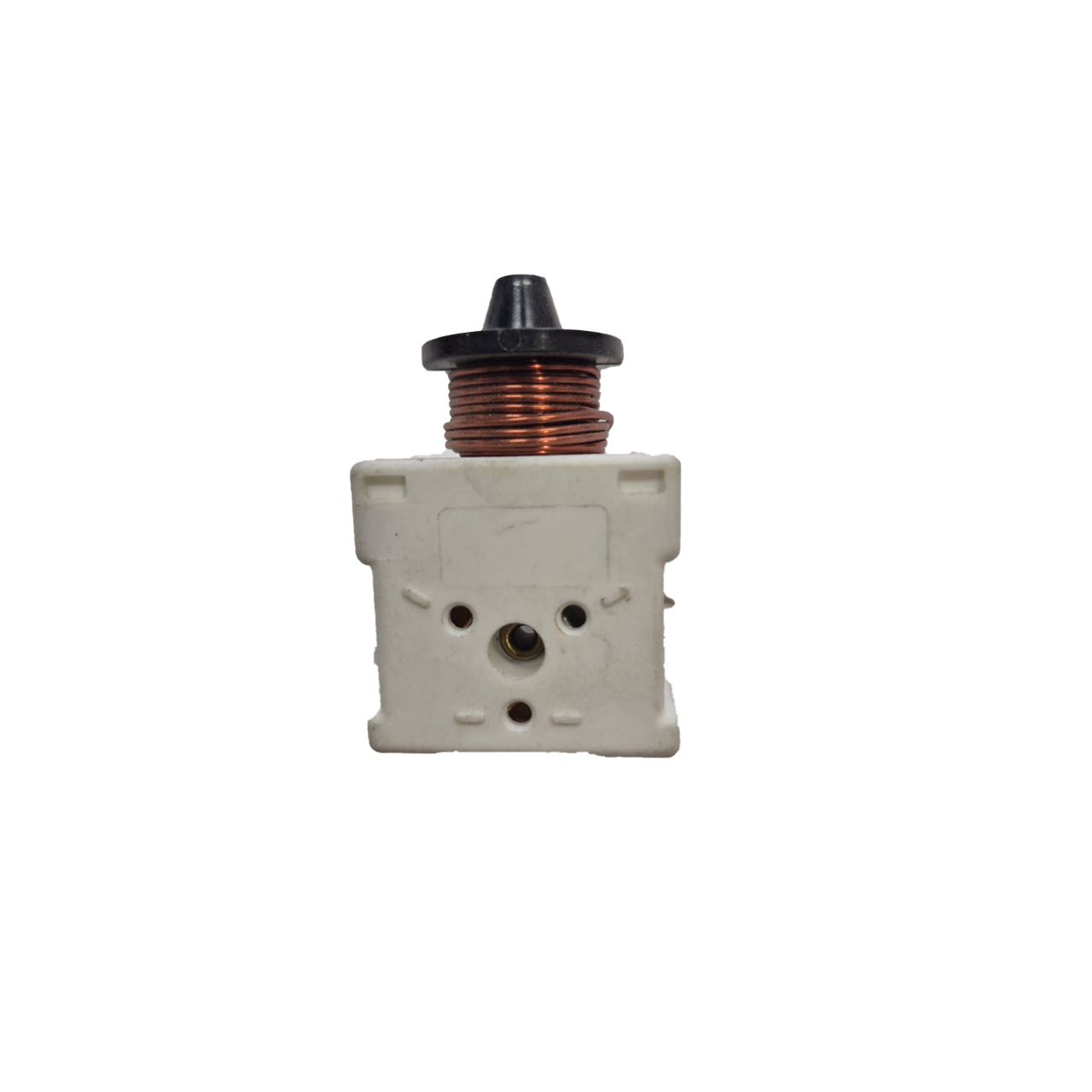

رله سوزنی مدل 6019 یک رله مکانیکی جریانی است که برای مدیریت استارت کمپرسورهای یخچال و فریزر طراحی شده است. وجود ترمینالهای شمارهدار متعدد، این مدل را برای کاربردهای خاص و نصبهای فنیتر مناسب کرده و دقت اتصال را افزایش میدهد.
کاربردهای محصول
راهاندازی کمپرسورهای یخچال و فریزر
استفاده در سیستمهای برودتی با نیاز به ترمینالبندی مشخص
جایگزینی رله سوزنی مدل 6019 معیوب
مناسب تعمیرکاران حرفهای لوازم خانگی
ویژگیهای اصلی
• عملکرد کاملاً مکانیکی و بدون مدار الکترونیکی
• بوبین مسی با واکنش سریع به جریان استارت
• پایه پلاستیکی مقاوم با ترمینالهای شمارهگذاریشده
• نصب دقیق و ایمن روی کمپرسور
• پایداری عملکرد در کارکرد طولانیمدت
توضیح تخصصی (فنی)
رله سوزنی 6019 با تشخیص جریان اولیه بالای کمپرسور عمل میکند. در لحظه استارت، جریان زیاد باعث ایجاد میدان مغناطیسی قوی در بوبین شده و بازوی فلزی/سوزن داخلی، مدار استارت را وصل میکند. پس از رسیدن کمپرسور به دور کاری و کاهش جریان، میدان تضعیف شده و مدار استارت بهصورت خودکار قطع میشود. ترمینالهای شمارهدار (10 تا 14) امکان سیمکشی دقیقتر را فراهم میکنند.
نشانههای خرابی یا استهلاک
استارت نخوردن کمپرسور
صدای تق یا کلیک متوالی
داغ شدن غیرعادی کمپرسور
قطع و وصل شدن نامنظم موتور
کاهش راندمان سرمایش
دلایل خرابی رایج
نوسانات شدید ولتاژ
گیر کردن سوزن یا اهرم فلزی
تضعیف یا سوختگی بوبین
اتصالات نادرست روی ترمینالها
نفوذ رطوبت و آلودگی
نکات مهم زمان خرید
تطابق مدل 6019 با نوع کمپرسور
بررسی سالم بودن ترمینالهای 10 تا 14
دقت به کیفیت بوبین و بدنه
خرید از مرجع معتبر قطعات برودتی
راهنمای نصب یا استفاده
برق دستگاه را بهطور کامل قطع کنید
سیمکشی قبلی را علامتگذاری نمایید
رله سوزنی 6019 را مطابق شماره ترمینالها نصب کنید
از محکم بودن اتصالات اطمینان حاصل کنید
پس از روشن کردن، عملکرد استارت کمپرسور را بررسی نمایید
علائم خرابی اورلود یخچال
اورلود (Overload Protector) وظیفه محافظت از کمپرسور در برابر اضافهبار و دمای بیش از حد را دارد. خرابی آن معمولاً با علائم زیر همراه است:
- یخچال روشن نمیشود یا پس از چند ثانیه خاموش میشود
- شنیدن صدای تق پشت یخچال (قطع و وصل مداوم)
- داغ شدن بیش از حد موتور
- یکسره کار نکردن کمپرسور
- روشن شدن چراغ داخل یخچال ولی کار نکردن موتور
- سوختن مکرر رله یا پریدن فیوز برق
خرابی اورلود معمولاً به اشتباه با خرابی موتور اشتباه گرفته میشود.
قیمت رله اورلود یخچال
برای مشاهده لیست قیمت رله اورلود اینجا کلیک کنید
قیمت رله اورلود یخچال سامسونگ
قیمت رله استارت یخچال
برای مشاهده لیست قیمت رله اورلود اینجا کلیک کنید
تست رله اورلود یخچال (مرحلهبهمرحله)
برای تست دقیق:
- یخچال را از برق بکشید
- اورلود را از کمپرسور جدا کنید
- مولتیمتر را روی تست اتصال (Continuity) بگذارید
- دو سر اورلود را تست کنید
- ✔ بوق → سالم
- ✖ بدون بوق → معیوب
- با سشوار کمی گرم کنید
- اگر قطع شد → عملکرد حرارتی درست است
❌ اگر دائماً قطع باشد = اورلود سوخته است.
نقشه رله اورلود یخچال (اتصال استاندارد)
اتصال معمول به صورت زیر است:
- فاز برق → رله استارت
- خروجی رله → پایه R (Run) کمپرسور
- اورلود → پایه C (Common) کمپرسور
- نول مستقیم → پایه مشترک
📌 ترتیب اشتباه اتصال، منجر به سوختن موتور میشود.
انواع رله اورلود یخچال
اورلودها از نظر ساختار به چند دسته تقسیم میشوند:
- اورلود حرارتی بیمتال
- اورلود PTC
- اورلود الکترونیکی
- مخصوص یخچالهای دیجیتال جدید
- اورلود ساده قدیمی
تفاوت رله استارت و اورلود
- رله استارت: راهاندازی اولیه موتور
- اورلود: محافظت از موتور
- خرابی یکی → اختلال کامل عملکرد یخچال
پرسش و پاسخ پرتکرار (FAQ)
تفاوت اصلی رله سوزنی 6010 با رله PTC چیست؟
رله سوزنی مکانیکی و مبتنی بر جریان است، در حالی که رله PTC الکترونیکی و مبتنی بر دما است.
آیا رله 6010 برای همه کمپرسورها قابل استفاده است؟
خیر، باید با مشخصات کمپرسور و نیازهای استارت آن تطابق داشته باشد.
چگونه میتوان از سلامت رله 6010 مطمئن شد؟
با تست جریان و عملکرد مکانیکی آن توسط یک متخصص.
اگر رله 6010 خراب شود، چه اتفاقی میافتد؟
کمپرسور استارت نمیزند یا به درستی کار نمیکند که منجر به عدم سرمایش یخچال میشود.
مزایای خرید از هومپارتینو
تضمین سلامت و اصالت کالا
ارسال سریع و بستهبندی استاندارد
پشتیبانی رایگان تخصصی
تنوع کامل رلههای سوزنی
قیمتگذاری رقابتی و شفاف
پرسش و پاسخ پرتکرار (FAQ)
آیا رله 6019 با مدلهای 6011 یا 6015 جایگزین میشود؟
فقط در صورت تطابق مشخصات کمپرسور و تایید تعمیرکار.
علت وجود چند ترمینال در این مدل چیست؟
برای افزایش دقت سیمکشی و سازگاری با مدارهای خاص.
نشانه خرابی رله 6019 چیست؟
روشن نشدن کمپرسور یا صدای کلیک مداوم.
نصب این رله نیاز به تخصص دارد؟
بله، به دلیل ترمینالبندی، نصب باید توسط فرد فنی انجام شود.
