معرفی اجمالی

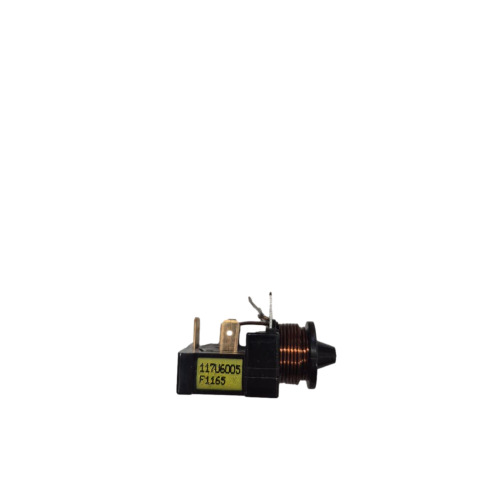

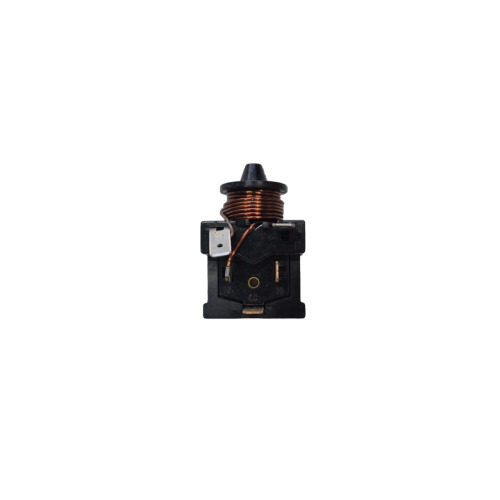

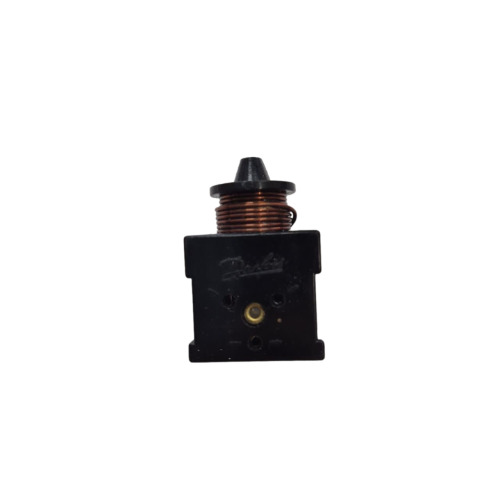

رله سوزنی مدل 6005 یکی از قطعات کلیدی در سیستم راهاندازی کمپرسور یخچال است که وظیفه اتصال لحظهای سیمپیچ استارت را هنگام شروع به کار موتور بر عهده دارد و پس از راهاندازی، بهصورت خودکار از مدار خارج میشود.
کاربردهای محصول
راهاندازی کمپرسور یخچالهای خانگی
استفاده در تعمیرات تخصصی یخچال
جایگزینی رله معیوب یا سوخته
مناسب تعمیرکاران و سرویسکاران لوازم سرمایشی
ویژگیهای اصلی
• عملکرد مکانیکی دقیق و پایدار
• بوبین مسی با هدایت الکتریکی مناسب
• نصب آسان روی کمپرسور
• سازگار با طیف وسیعی از موتورهای یخچال
• طراحی کلاسیک و تستشده در طول زمان
توضیح تخصصی (فنی)
رله سوزنی 6005 بر اساس اختلاف جریان عمل میکند. در لحظه شروع کار کمپرسور، جریان بالا باعث جذب سوزن داخلی و وصل شدن مدار استارت میشود. با افزایش دور موتور و کاهش جریان، سوزن آزاد شده و مدار کمکی قطع میشود تا از داغ شدن سیمپیچ جلوگیری شود.
نشانههای خرابی یا استهلاک
یخچال روشن نمیشود
کمپرسور فقط صدای تق میدهد
استارت ناموفق یا چندباره موتور
داغ شدن بیشازحد کمپرسور
علل خرابی رایج
نوسان شدید برق
فرسودگی بوبین
گیر کردن سوزن داخلی
استفاده طولانیمدت و استهلاک طبیعی
نکات مهم زمان خرید
تطابق مدل رله با کمپرسور
سلامت بوبین و پایهها
کیفیت ساخت و برند
خرید از فروشگاه تخصصی قطعات یخچال
راهنمای استفاده یا نصب
برق یخچال را قطع کنید
رله قدیمی را از پایه کمپرسور جدا کنید
رله سوزنی 6005 را در محل مشخص نصب کنید
اتصالات را محکم کنید
برق را وصل و عملکرد را تست کنید
علائم خرابی اورلود یخچال
اورلود (Overload Protector) وظیفه محافظت از کمپرسور در برابر اضافهبار و دمای بیش از حد را دارد. خرابی آن معمولاً با علائم زیر همراه است:
- یخچال روشن نمیشود یا پس از چند ثانیه خاموش میشود
- شنیدن صدای تق پشت یخچال (قطع و وصل مداوم)
- داغ شدن بیش از حد موتور
- یکسره کار نکردن کمپرسور
- روشن شدن چراغ داخل یخچال ولی کار نکردن موتور
- سوختن مکرر رله یا پریدن فیوز برق
خرابی اورلود معمولاً به اشتباه با خرابی موتور اشتباه گرفته میشود.
قیمت رله اورلود یخچال
برای مشاهده لیست قیمت رله اورلود اینجا کلیک کنید
قیمت رله اورلود یخچال سامسونگ
قیمت رله استارت یخچال
برای مشاهده لیست قیمت رله اورلود اینجا کلیک کنید
تست رله اورلود یخچال (مرحلهبهمرحله)
برای تست دقیق:
- یخچال را از برق بکشید
- اورلود را از کمپرسور جدا کنید
- مولتیمتر را روی تست اتصال (Continuity) بگذارید
- دو سر اورلود را تست کنید
- ✔ بوق → سالم
- ✖ بدون بوق → معیوب
- با سشوار کمی گرم کنید
- اگر قطع شد → عملکرد حرارتی درست است
❌ اگر دائماً قطع باشد = اورلود سوخته است.
نقشه رله اورلود یخچال (اتصال استاندارد)
اتصال معمول به صورت زیر است:
- فاز برق → رله استارت
- خروجی رله → پایه R (Run) کمپرسور
- اورلود → پایه C (Common) کمپرسور
- نول مستقیم → پایه مشترک
📌 ترتیب اشتباه اتصال، منجر به سوختن موتور میشود.
انواع رله اورلود یخچال
اورلودها از نظر ساختار به چند دسته تقسیم میشوند:
- اورلود حرارتی بیمتال
- اورلود PTC
- اورلود الکترونیکی
- مخصوص یخچالهای دیجیتال جدید
- اورلود ساده قدیمی
تفاوت رله استارت و اورلود
- رله استارت: راهاندازی اولیه موتور
- اورلود: محافظت از موتور
- خرابی یکی → اختلال کامل عملکرد یخچال
مزایای خرید از هومپارتینو
تضمین اصالت قطعه
قیمت رقابتی
ارسال سریع
پشتیبانی تخصصی قبل و بعد از خرید
مناسب مصرفکننده و تعمیرکار
پرسش و پاسخ پرتکرار (FAQ)
رله سوزنی 6005 چه کاری انجام میدهد؟
مدار استارت کمپرسور را در لحظه راهاندازی وصل میکند.
آیا این رله برای همه یخچالها مناسب است؟
برای بسیاری از کمپرسورهای خانگی مناسب است، ولی باید تطابق بررسی شود.
تفاوت رله سوزنی با رله PTC چیست؟
رله سوزنی مکانیکی و جریانی است، PTC حرارتی و الکترونیکی.
خرابی رله میتواند باعث روشن نشدن یخچال شود؟
بله، یکی از دلایل اصلی همین قطعه است.
