معرفی اجمالی

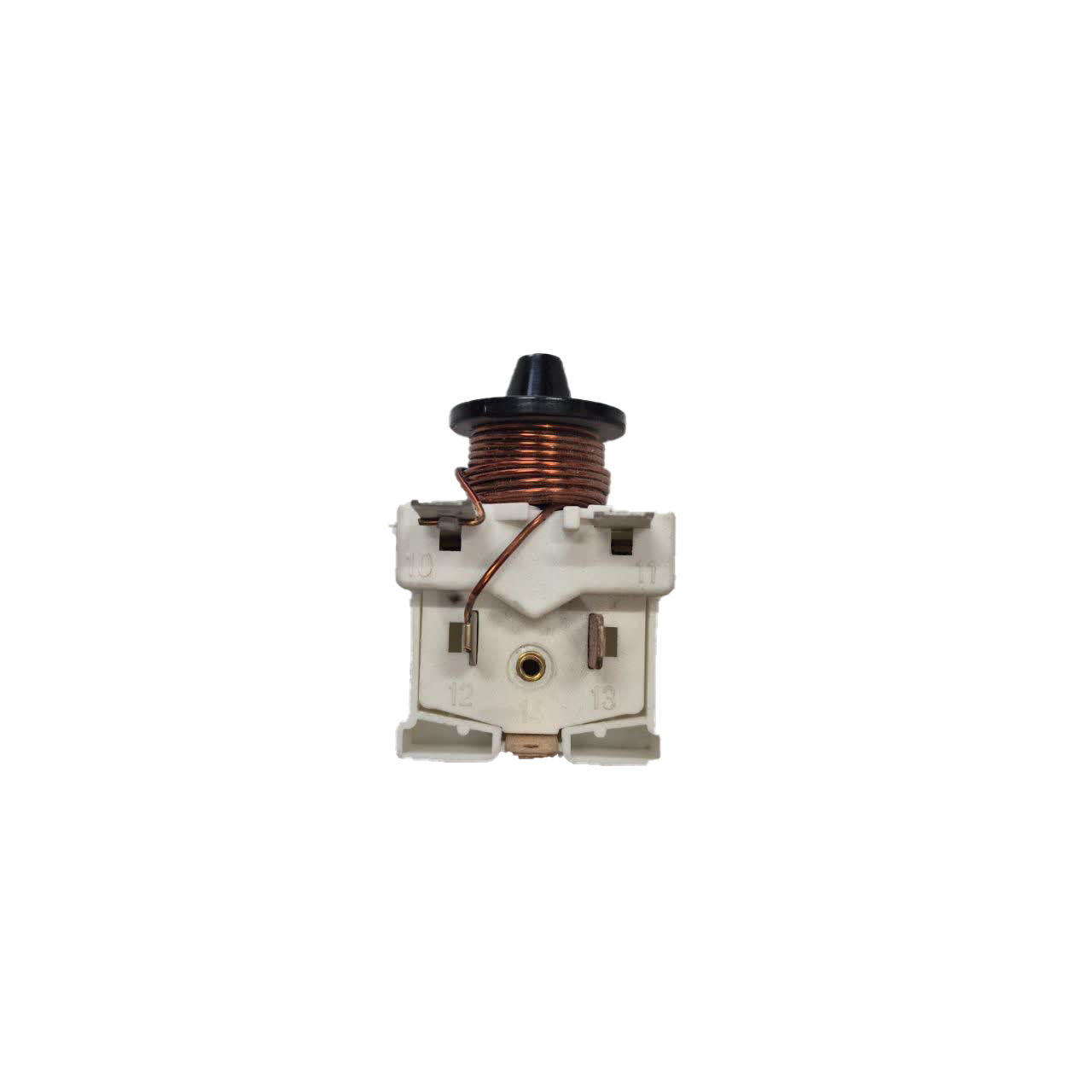

رله سوزنی مدل 6003 یکی از رلههای رایج در راهاندازی کمپرسور یخچالهای خانگی است. این رله در لحظه شروع کار کمپرسور، سیمپیچ استارت را فعال کرده و پس از رسیدن موتور به دور نامی، آن را از مدار خارج میکند تا از داغ شدن و صدمه دیدن کمپرسور جلوگیری شود.
کاربردهای محصول
راهاندازی انواع کمپرسور یخچال و فریزر
جایگزینی رله 6003 معیوب
استفاده در تعمیرات تخصصی سیستمهای برودتی
مناسب کمپرسورهای سازگار با خانواده رله 6003
ویژگیهای اصلی
• عملکرد کاملاً مکانیکی و پایدار
• بوبین مسی با کیفیت مطلوب
• واکنش سریع به جریان استارت
• طراحی استاندارد برای نصب آسان
• قابل استفاده روی کمپرسورهای خانگی و نیمهخانگی
توضیح تخصصی (فنی)
رله سوزنی 6003 بر اساس تغییرات جریان در سیمپیچ اصلی کمپرسور کار میکند. در لحظه استارت، جریان اولیه بالا باعث ایجاد میدان مغناطیسی قوی در بوبین شده و سوزن داخلی، مدار استارت را وصل میکند. پس از بالا رفتن دور کمپرسور و کاهش جریان، میدان ضعیف شده و سوزن به حالت اولیه بازمیگردد و سیمپیچ استارت قطع میشود.
نشانههای خرابی یا استهلاک
استارت نخوردن کمپرسور
صدای مکرر کلیک یا “تق تق”
داغ شدن غیرطبیعی کمپرسور
سرمای ناکافی یخچال
استارت زدن پیدرپی بدون روشن شدن موتور
دلایل خرابی رایج
نوسان ولتاژ برق
خرابی یا چسبیدن سوزن داخلی
فرسودگی بوبین
اتصالات معیوب یا لق
رسوب، گردوغبار یا رطوبت داخل رله
نکات مهم زمان خرید
تطابق مدل رله با مدل کمپرسور (6003)
بررسی کیفیت پایهها و بدنه
داشتن کد فنی معتبر (117U6003)
انتخاب فروشگاه معتبر برای تضمین عملکرد صحیح
راهنمای نصب یا استفاده
یخچال را کاملاً از برق جدا کنید
رله قبلی را از کمپرسور جدا نمایید
رله سوزنی 6003 را بهصورت مستقیم روی پایههای کمپرسور نصب کنید
اتصالات را بررسی و محکم کنید
دستگاه را روشن کرده و نحوه استارت کمپرسور را تست کنید
مزایای خرید از هومپارتینو
گارانتی سلامت و اصالت کالا
ارسال سریع و امن
پشتیبانی رایگان قبل و بعد از خرید
قیمت مناسب و دسترسی آسان
مرجع کامل قطعات یدکی برودتی
علائم خرابی اورلود یخچال
اورلود (Overload Protector) وظیفه محافظت از کمپرسور در برابر اضافهبار و دمای بیش از حد را دارد. خرابی آن معمولاً با علائم زیر همراه است:
- یخچال روشن نمیشود یا پس از چند ثانیه خاموش میشود
- شنیدن صدای تق پشت یخچال (قطع و وصل مداوم)
- داغ شدن بیش از حد موتور
- یکسره کار نکردن کمپرسور
- روشن شدن چراغ داخل یخچال ولی کار نکردن موتور
- سوختن مکرر رله یا پریدن فیوز برق
خرابی اورلود معمولاً به اشتباه با خرابی موتور اشتباه گرفته میشود.
قیمت رله اورلود یخچال
برای مشاهده لیست قیمت رله اورلود اینجا کلیک کنید
قیمت رله اورلود یخچال سامسونگ
قیمت رله استارت یخچال
برای مشاهده لیست قیمت رله اورلود اینجا کلیک کنید
تست رله اورلود یخچال (مرحلهبهمرحله)
برای تست دقیق:
- یخچال را از برق بکشید
- اورلود را از کمپرسور جدا کنید
- مولتیمتر را روی تست اتصال (Continuity) بگذارید
- دو سر اورلود را تست کنید
- ✔ بوق → سالم
- ✖ بدون بوق → معیوب
- با سشوار کمی گرم کنید
- اگر قطع شد → عملکرد حرارتی درست است
❌ اگر دائماً قطع باشد = اورلود سوخته است.
نقشه رله اورلود یخچال (اتصال استاندارد)
اتصال معمول به صورت زیر است:
- فاز برق → رله استارت
- خروجی رله → پایه R (Run) کمپرسور
- اورلود → پایه C (Common) کمپرسور
- نول مستقیم → پایه مشترک
📌 ترتیب اشتباه اتصال، منجر به سوختن موتور میشود.
انواع رله اورلود یخچال
اورلودها از نظر ساختار به چند دسته تقسیم میشوند:
- اورلود حرارتی بیمتال
- اورلود PTC
- اورلود الکترونیکی
- مخصوص یخچالهای دیجیتال جدید
- اورلود ساده قدیمی
تفاوت رله استارت و اورلود
- رله استارت: راهاندازی اولیه موتور
- اورلود: محافظت از موتور
- خرابی یکی → اختلال کامل عملکرد یخچال
پرسش و پاسخ پرتکرار (FAQ)
تفاوت اصلی رله سوزنی 6010 با رله PTC چیست؟
رله سوزنی مکانیکی و مبتنی بر جریان است، در حالی که رله PTC الکترونیکی و مبتنی بر دما است.
آیا رله 6010 برای همه کمپرسورها قابل استفاده است؟
خیر، باید با مشخصات کمپرسور و نیازهای استارت آن تطابق داشته باشد.
چگونه میتوان از سلامت رله 6010 مطمئن شد؟
با تست جریان و عملکرد مکانیکی آن توسط یک متخصص.
اگر رله 6010 خراب شود، چه اتفاقی میافتد؟
کمپرسور استارت نمیزند یا به درستی کار نمیکند که منجر به عدم سرمایش یخچال میشود.
پرسش و پاسخ پرتکرار (FAQ)
آیا رله 6003 با سایر مدلها مثل 6005 یا 6011 قابل جایگزینی است؟
خیر، فقط در برخی کمپرسورها و با تایید مشخصات فنی میتوان جایگزین کرد.
نشانه خرابی رله چیست؟
روشن نشدن کمپرسور، صدای تق، یا داغ شدن موتور.
آیا رله سوزنی 6003 بهتر از PTC است؟
بستگی به نوع کمپرسور دارد؛ هر دو کاربردهای متفاوتی دارند.
چطور از سالم بودن رله اطمینان پیدا کنم؟
فقط با تست جریان و عملکرد توسط تعمیرکار متخصص.
