معرفی اجمالی

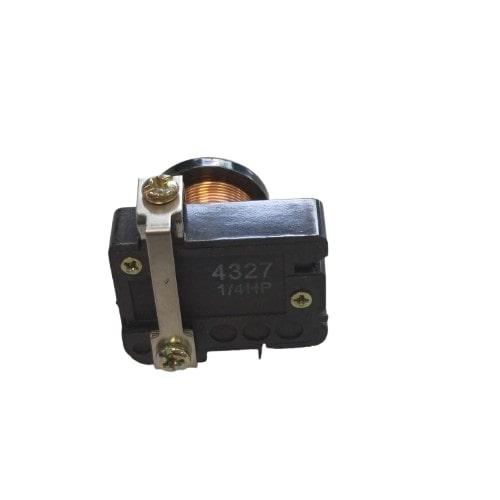

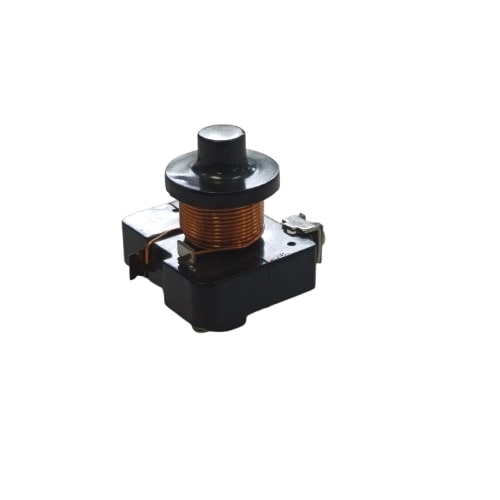

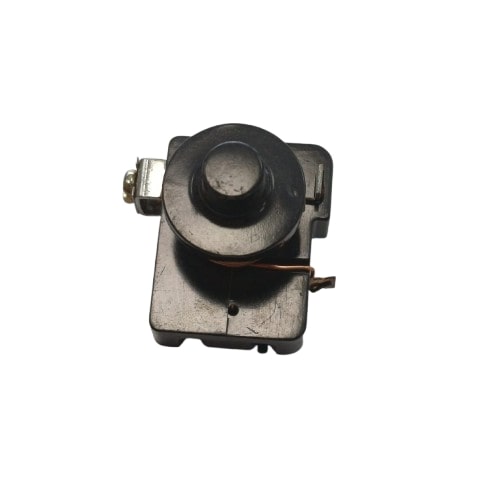

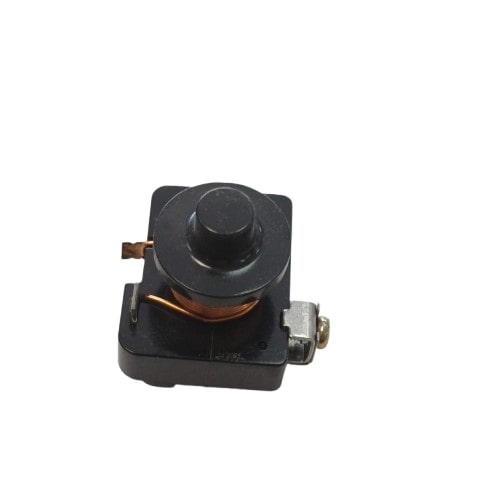

رله سوزنی یا بوبینی، قطعهای الکترومکانیکی است که از یک بوبین مسی داخلی برای کشش هسته و بستن مدار سیمپیچ استارت کمپرسور استفاده میکند. مدل 4327 با ظرفیت یکچهارم اسب بخار، گزینهای مطمئن برای کمپرسورهای کوچک یخچالهای خانگی و فروشگاهی است.
کاربرد محصول
- فراهم کردن جریان اولیه برای سیمپیچ استارت کمپرسور
- قطع خودکار سیمپیچ استارت پس از رسیدن موتور به سرعت نامی
- جلوگیری از سوختن یا اضافهبار کمپرسور
- کاربرد در سیستمهای برودتی کوچک و متوسط
ویژگیهای اصلی
- طراحی بوبینی مقاوم با سیمپیچ مسی خالص
- توان ۱/۴ اسب بخار (0.25HP)
- مکانیزم استارت سریع و مطمئن
- نصب آسان بدون نیاز به ابزار خاص
- عمر طولانی و مقاومت بالا در برابر نوسانات
توضیح تخصصی (فنی)
هنگام روشن شدن، بوبین داخلی رله با عبور جریان تحریک میشود و هسته را به سمت داخل میکشد تا مدار سیمپیچ استارت کمپرسور بسته شود. پس از رسیدن کمپرسور به دور نامی، جریان بوبین کاهش یافته و فنر بازگشت، مدار استارت را قطع میکند. این فرایند، علاوه بر اطمینان از عملکرد نرم، از آسیب به سیمپیچها جلوگیری میکند.
نشانههای خرابی یا استهلاک
- صدای کلیک مکرر کمپرسور بدون شروع به کار
- داغ شدن بیشازحد بدنه رله
- سوختگی یا تغییر رنگ سیمبندی
- روشن نشدن کمپرسور حتی با برق سالم
علل خرابی رایج
- نوسان ولتاژ شدید
- کارکرد مداوم کمپرسور در شرایط بار سنگین
- نفوذ گرد و غبار یا رطوبت به بوبین
- کهنگی فنر بازگشت یا اتصالهای داخلی
نکات مهم زمان خرید
- تطابق توان اسب بخار (۱/۴) با کمپرسور
- اصلی بودن و کیفیت سیمپیچ
- بررسی سلامت ترمینالها و محل اتصال
- انتخاب برند معتبر با ضمانت
راهنمای استفاده یا نصب
- یخچال را از برق جدا کنید.
- پوشش ترمینال کمپرسور را باز نمایید.
- رله معیوب را جدا کنید.
- رله جدید (مدل 4327) را مطابق پینبندی نصب کنید.
- پوشش را ببندید و تست عملکرد انجام دهید.
علائم خرابی اورلود یخچال
اورلود (Overload Protector) وظیفه محافظت از کمپرسور در برابر اضافهبار و دمای بیش از حد را دارد. خرابی آن معمولاً با علائم زیر همراه است:
- یخچال روشن نمیشود یا پس از چند ثانیه خاموش میشود
- شنیدن صدای تق پشت یخچال (قطع و وصل مداوم)
- داغ شدن بیش از حد موتور
- یکسره کار نکردن کمپرسور
- روشن شدن چراغ داخل یخچال ولی کار نکردن موتور
- سوختن مکرر رله یا پریدن فیوز برق
خرابی اورلود معمولاً به اشتباه با خرابی موتور اشتباه گرفته میشود.
قیمت رله اورلود یخچال
برای مشاهده لیست قیمت رله اورلود اینجا کلیک کنید
قیمت رله اورلود یخچال سامسونگ
قیمت رله استارت یخچال
برای مشاهده لیست قیمت رله اورلود اینجا کلیک کنید
تست رله اورلود یخچال (مرحلهبهمرحله)
برای تست دقیق:
- یخچال را از برق بکشید
- اورلود را از کمپرسور جدا کنید
- مولتیمتر را روی تست اتصال (Continuity) بگذارید
- دو سر اورلود را تست کنید
- ✔ بوق → سالم
- ✖ بدون بوق → معیوب
- با سشوار کمی گرم کنید
- اگر قطع شد → عملکرد حرارتی درست است
❌ اگر دائماً قطع باشد = اورلود سوخته است.
نقشه رله اورلود یخچال (اتصال استاندارد)
اتصال معمول به صورت زیر است:
- فاز برق → رله استارت
- خروجی رله → پایه R (Run) کمپرسور
- اورلود → پایه C (Common) کمپرسور
- نول مستقیم → پایه مشترک
📌 ترتیب اشتباه اتصال، منجر به سوختن موتور میشود.
انواع رله اورلود یخچال
اورلودها از نظر ساختار به چند دسته تقسیم میشوند:
- اورلود حرارتی بیمتال
- اورلود PTC
- اورلود الکترونیکی
- مخصوص یخچالهای دیجیتال جدید
- اورلود ساده قدیمی
تفاوت رله استارت و اورلود
- رله استارت: راهاندازی اولیه موتور
- اورلود: محافظت از موتور
- خرابی یکی → اختلال کامل عملکرد یخچال
مزایای خرید از هومپارتینو
- فروش قطعات اورجینال با ضمانت
- ارسال سریع و بستهبندی امن
- مشاوره فنی رایگان برای انتخاب قطعه
- پشتیبانی تخصصی پس از خرید
پرسش و پاسخ پرتکرار (FAQ)
آیا این رله روی همه کمپرسورهای ۱/۴ اسب نصب میشود؟
بله، در صورت تطابق پایهها و ولتاژ کاری 220V.
میتوان این رله را به جای رله PTC استفاده کرد؟
امکانپذیر است ولی نیاز به تایید مشخصات فنی دارد.
