معرفی کوتاه
اواپراتور یخچال کمبی، سینجر و فریجیدر با ابعاد ۴۶ در ۳۰ سانتیمتر، مبدل حرارتی اصلی و کویل خنککننده پرقدرت چرخه تبرید در یخچالهای مدل کمبی (بالا-پایین) و فریزر برندهای سینجر، فریجیدر و مدلهای مشابه ساختاری است. این اواپراتور با بهرهگیری از شبکه چندلایه متراکم فینهای آلومینیومی و لولهکشی پیوسته مارپیچ، برای ایجاد بالاترین سطح انتقال حرارت و پایداری سرمایش در محفظه انجماد طراحی شده است.
این قطعه در بخش بالایی کویل به مخزن آکومولاتور (تله مایع) مجهز شده تا مبرد مایع تبخیرنشده را پیش از ورود به لوله مکش تفکیک کرده و از صدمه هیدرولیکی به کمپرسور جلوگیری نماید. ابعاد ۴۶×۳۰ سانتیمتر با پوشش وسیع سطح تبادل، مناسب کابینهای با ظرفیت برودتی بالا و استاندارد است.

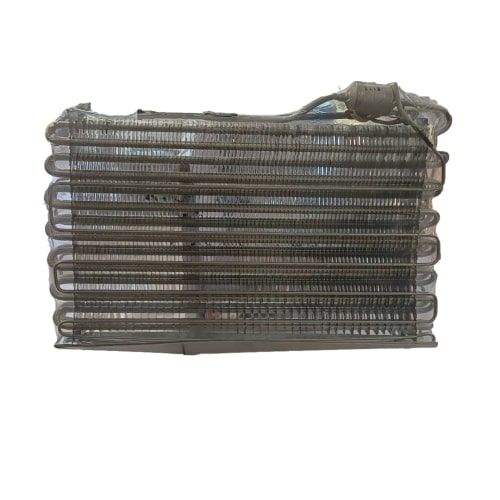

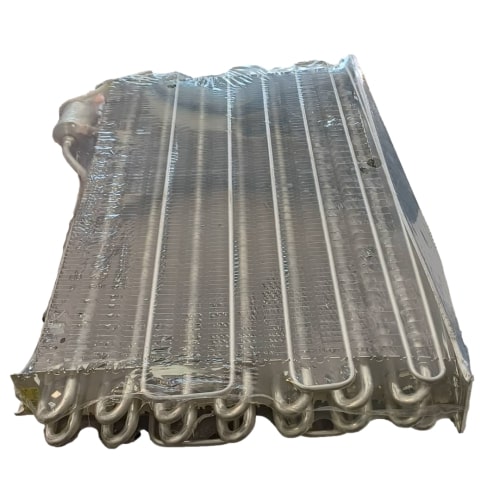

تصاویر ارائهشده (0035389_-6-0-.jpeg و 0035387_-6-0-.jpeg) ساختار کویل فیندار متراکم، مسیر خم لولهها و موقعیت تله مایع را نمایش میدهند. به دلیل تفاوت در زوایای لولهکشی و طراحی بدنه در سالهای مختلف تولید، ارسال عکس قطعه معیوب و مدل دقیق دستگاه پیش از خرید الزامی است.
کاربرد اواپراتور یخچال کمبی، سینجر و فریجیدر
وظایف و کارکردهای کلیدی این اواپراتور در سیکل سرمایشی شامل موارد زیر است:
- جذب پیوسته گرمای هوای داخل کابین یخچال و فریزر از طریق عبور مبرد سرد از درون لولهها؛
- تکمیل فرآیند تبخیر گاز مبرد ورودی کمفشار از حالت مایع اشباع به فاز گاز داغ؛
- جداسازی قطرات مایع مبرد به کمک استوانه آکومولاتور (تله مایع) جهت محافظت از شیرهای تراکم کمپرسور؛
- خنکسازی جریان هوای متحرک دمیدهشده توسط فن اواپراتور و توزیع متوازن سرما در کابینهای بالا و پایین؛
- ارتقای راندمان مصرف انرژی و تثبیت ضریب عملکرد (COP) مدار تبرید دستگاه.

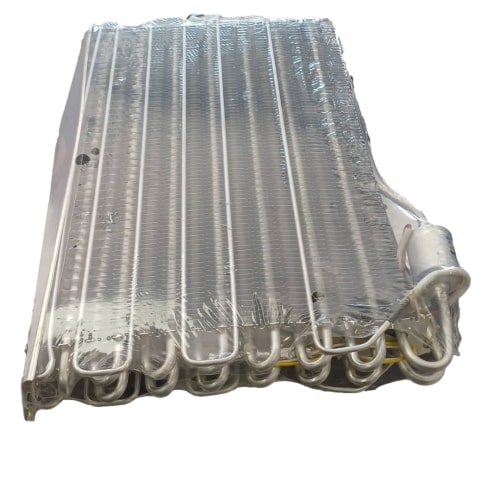

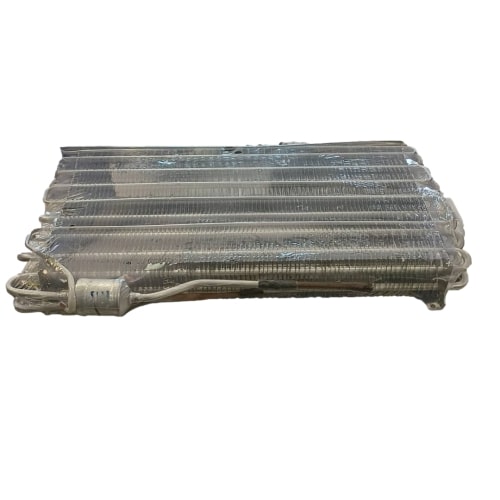

مشخصات قابل مشاهده در تصویر
- پکیج کویل مستطیلی با ابعاد پهن ۴۶×۳۰ سانتیمتر؛
- آرایش موازی و متراکم پرههای هدایتکننده حرارت (فینها)؛
- خمشهای U شکل منظم در دو طرف لولهکشی؛
- قرارگیری استوانه فلزی آکومولاتور (تله مایع) در انتهای مسیر گردش مبرد؛
- بستهبندی پلاستیکی فابریک محافظ جهت تمیز ماندن مجاری و جلوگیری از نفوذ گرد و غبار.
توضیح فنی
در سیکل تبرید تراکمی یخچالهای نفراست کمبی و ساید/تک، اواپراتور به عنوان تبخیرکننده و نقطه تبادل نهایی حرارت عمل میکند. مبرد فشار-پایین پس از خروج از لوله مویی با دمای بسیار پایین وارد لولههای آلومینیومی این کویل میشود. پرههای فین آلومینیومی با افزایش چند ده برابری سطح تماس حرارتی، سرمای کویل را به هوای اطراف منتقل میکنند. این هوا به وسیله فن اواپراتور مکیده شده و در سراسر طبقات به گردش درمیآید.
نقطه حساس این سیستم، مدیریت برگشت مبرد است؛ در مواقعی که بار حرارتی داخل یخچال کم است یا درب یخچال باز نمیشود، تمام مبرد فرصت تبخیر کامل پیدا نمیکند. وجود مخزن تله مایع (آکومولاتور) بر روی این اواپراتور باعث میشود قطرات مایع در ته مخزن تهنشین شده و تنها گاز تبخیرشده از لوله مکش به سمت کمپرسور هدایت شود. این مکانیزم مانع پدیده مخرب ضربه هیدرولیکی (Liquid Slugging) و شکستن سوپاپ کمپرسور میگردد.
علائم خرابی و معیوب شدن اواپراتور
رایجترین نشانهها و دلایل تعویض اواپراتور یخچال به شرح زیر است:
- نشت مبرد به دلیل پوسیدگی، خوردگی رطوبتی، ارتعاشات مداوم یا اصابت شیء نوکتیز؛
- خروج گاز مبرد و کاهش شدید سرمادهی در کابین یخچال و فریزر؛
- مشاهده چربی و رد نشت روغن کمپرسور در اتصالات لولهها، سطح فینها یا جوش آکومولاتور؛
- برفکزدن ناقص و یخزدگی مقطعی (مثلاً سرمایش فقط در ابتدای لولههای ورودی)؛
- بالا رفتن زمان کارکرد کمپرسور و یکسره کار کردن موتور یخچال بدون رسیدن به دمای تنظیمی؛
- انسداد یا کیپ شدن داخلی مسیر مبرد به دلیل ورود کربن، لجن روغنی یا پلیسه جوشکاری.
قطعات با علائم مشابه که نباید با خرابی اواپراتور اشتباه گرفته شوند
- سوختگی یا گیرپاژ موتور فن اواپراتور؛
- خرابی قطعات مدار دیفراست (سنسور دیفراست، المنت شیشهای/میلهای، ترموفیوز) که سبب تجمع برفک و افت سرما میشود؛
- کیپ شدن فیلتر درایر یا لوله مویی در بخش فشار بالا؛
- افت فشار و عدم تراکم گاز توسط کمپرسور (خرابی رینگ و سوپاپ پیستون)؛
- خرابی دمپر هوای بین طبقات یا برد کنترل اصلی دستگاه.
راهنمای تشخیص و تطبیق قبل از خرید
برای جلوگیری از خرید قطعه نامنطبق، مراحل زیر را چک کنید:
- بررسی ابعاد: طول و عرض محل نصب و کویل قدیمی را دقیقاً اندازه بگیرید و با ابعاد ۴۶ در ۳۰ سانتیمتر تطبیق دهید.
- بررسی عمق و ردیف لولهها: عمق جایگاه اواپراتور در محفظه داخلی را از نظر فضای قرارگیری ضخامت کویل بررسی نمایید.
- جهت اتصالات: موقعیت قرارگیری مخزن آکومولاتور و زاویه لولههای خروجی/ورودی را با مدل موجود مقایسه کنید.
- بررسی سیستم دیفراست: نوع المنت متصل به اواپراتور (ناودانی، کلیپسی یا مارپیچ) را ارزیابی نمایید.
- استعلام بر اساس مدل دستگاه: مدل فنی درجشده روی پلاک سینجر، فریجیدر یا مدل کمبی را یادداشت و تطبیق دهید.
باکس مشاوره رایگان هوم پارتینو
قبل از ثبت سفارش، عکس قطعه و مدل دستگاه را ارسال کنید
به دلیل شباهتهای ظاهری و امکان تفاوت در مسیر لولهکشی در انواع یخچالهای کمبی، فریجیدر و سینجر، قبل از ثبت سفارش حتماً موارد زیر را برای کارشناسان هوم پارتینو ارسال فرمایید:
- تصویر کامل و واضح از اواپراتور فابریک دستگاه (به همراه لولههای اتصال)؛
- عکس از برچسب و پلاک مشخصات فنی چسباندهشده روی بدنه یخچال.
کارشناسان فنی هوم پارتینو در سریعترین زمان ممکن، انطباق فنی ابعاد و اتصالات را بررسی و نتیجه را به شما اعلام میکنند.
راهنمای نصب ایمن و اصولی
اخطار ایمنی: تعویض اواپراتور فرآیندی کاملاً تخصصی است و مستلزم ابزار ویژه جوشکاری، پمپ وکیوم، منیفولد و کپسول شارژ گاز میباشد. انجام آن باید منحصراً توسط تکنسین ماهر تبرید صورت پذیرد.
مراحل نصب گام به گام
- دستگاه را به طور کامل از برق شهری جدا کرده و مواد غذایی داخل کابین را تخلیه نمایید.
- قاب پلاستیکی محافظ دیواره عقب فریزر و فن گردش هوا را با دقت باز کنید.
- سیستم را از گاز قبلی با رعایت نکات ایمنی در محیط باز تخلیه نمایید.
- سنسورها، ترموفیوز و المنت حرارتی متصل به کویل قبلی را جدا کنید.
- لولههای اتصال اواپراتور را به وسیله کاتر لولهبر برش داده یا با شعله کنترلشده دمونتاژ نمایید.
- هشدار حرارتی: در هنگام جوشکاری لولههای اواپراتور جدید، حتماً از پد ضدحرارت (عایق نسوز) برای جلوگیری از ذوب شدن فوم و بدنه پلاستیکی استفاده کنید.
- جهت اتصال لولههای آلومینیومی به مسی از سیم جوش مخصوص آلومینیوم-مس و فیلر مناسب استفاده نمایید.
- فیلتر درایر را همراه با تعویض اواپراتور نو کنید.
- مدار تبرید را با پمپ وکیوم به مدت حداقل ۳۰ الی ۴۵ دقیقه تخلیه کامل رطوبتی و هوا نمایید.
- با استفاده از ترازوی دیجیتال شارژ گاز، مبرد را دقیقاً بر حسب وزن گرمی قید شده روی پلاک دستگاه شارژ کنید.
- تست نشتی با کف صابون و نشتیاب الکترونیکی را روی خطوط جوش انجام داده و عملکرد سرمایش را چک کنید.
نکات مهم هنگام خرید و استفاده
- ابعاد اعلامشده برای این محصول ۴۶×۳۰ سانتیمتر است؛ قبل از نهاییسازی خرید اندازه را چک کنید.
- از فشار آوردن، تا کردن یا کشیدن لولههای ورودی و مخزن آکومولاتور در حین جابهجایی جداً خودداری فرمایید.
- بستهبندی محافظ پلاستیکی را تا لحظه نصب باز نکنید تا از ورود رطوبت و ذرات به درون لولهها جلوگیری شود.
- پرههای آلومینیومی بسیار ظریف هستند؛ از ضربه زدن و خم کردن آنها در زمان مونتاژ اجتناب نمایید.
- جایگزینی فیلتر درایر جدید همزمان با تعویض این قطعه یک الزام فنی برای گارانتی عملکرد سیکل برودتی است.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
- روشهای مختلف ارسال با پست، تیپاکس و باربری؛
- ضمانت ترب؛
- پروانه کسب؛
- ضمانت مرجوعی طبق شرایط فروشگاه؛
- تنوع بالای قطعات؛
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
- پشتیبانی فعال قبل و بعد از خرید.
انواع اواپراتور یخچال
بهطور کلی اواپراتورها دو نوع اصلی دارند:
-
اواپراتور صفحهای (Plate Evaporator)
- معمولاً در یخچال فریزرهای قدیمی برفکدار استفاده میشود.
- جنس: آلومینیوم یا مس.
-
اواپراتور لولهای یا سیمپیچی (Fin and Tube Evaporator)
- در مدلهای جدید نوفراست استفاده میشود.
- لولههای مسی با فینهای آلومینیومی برای انتقال بهتر حرارت.
-
اواپراتور صفحه سرد کننده پنهان (Hidden Plate)
- پشت دیواره داخلی یخچال قرار دارد، استفاده شده در برخی مدلهای کممصرف.
علت یخ زدن اواپراتور یخچال
یخزدگی بیش از حد اواپراتور میتواند باعث مسدود شدن کانال گردش هوا و کاهش سرمایش شود. دلایل رایج:
- خرابی سیستم دیفراست یا تایمر یخزدایی
- سنسور دیفراست یا ترموفیوز خراب
- رطوبت زیاد داخل یخچال به دلیل باز و بسته شدن مکرر درب
- نشت گاز مبرد و سرمای بیش از حد موضعی
- تنظیم بسیار پایین دمای ترموستات
محصولات و مقالات مرتبط
قطعات مرتبط
- کمپرسور متناسب با یخچال کمبی و سینجر؛
- فیلتر درایر لحیمی و مهرهای سیستم برودتی؛
- فن موتور اواپراتور یخچال کمبی و فریجیدر؛
- سنسور دمای دیفراست و محیطی؛
- هیتر المنت اواپراتور بدون برفک؛
- ترموفیوز و ترمودیسک یخچال فریزر؛
- سیم جوش آلومینیوم به مس و فیلر جوشکاری.
مقالات مرتبط
- راهنمای جامع تعویض اواپراتور و لولهکشی تبرید در یخچالهای نفراست؛
- اهمیت تله مایع (آکومولاتور) در محافظت از کمپرسورهای نسل جدید؛
- تکنیکهای اصولی جوشکاری آلومینیوم به مس در سیستمهای برودتی خانگی؛
- نحوه وکیوم استاندارد و جلوگیری از گرفتگی رطوبتی لوله مویی؛
- علتهای کاهش سرمادهی و روشهای تست نشتی در اواپراتورهای فیندار.
سوالات متداول
ابعاد دقیق این اواپراتور چقدر است؟
ابعاد اعلامشده برای این مدل ۴۶ سانتیمتر در ۳۰ سانتیمتر است.
این اواپراتور برای چه مدلهایی مناسب است؟
برای انواع یخچالهای مدل کمبی (دو درب بالا-پایین)، یخچال فریزرهای سینجر (Sinjer)، فریجیدر (Frigidaire) و سایر دستگاههای دارای بستر نصب با ابعاد ۴۶×۳۰ سانتیمتر.
آیا این قطعه دارای تله مایع (آکومولاتور) است؟
بله، این اواپراتور در بخش انتهایی مسیر خروجی مجهز به مخزن استوانهای آکومولاتور جهت پیشگیری از بازگشت مبرد مایع به کمپرسور میباشد.
آیا بعد از نصب اواپراتور تعویض فیلتر درایر لازم است؟
بله، در هر بار باز شدن سیکل تبرید و تعویض قطعات اصلی، تعویض فیلتر درایر جهت جذب رطوبت و ناخالصیها الزامی است.
آیا امکان نصب این قطعه بدون نیاز به تعمیرکار وجود دارد؟
خیر، تعویض اواپراتور نیاز به جوشکاری تخصصی لولههای آلومینیومی، وکیوم خطوط و شارژ گاز دقیق وزنی دارد و باید توسط تکنسین فنی انجام شود.
