معرفی کوتاه

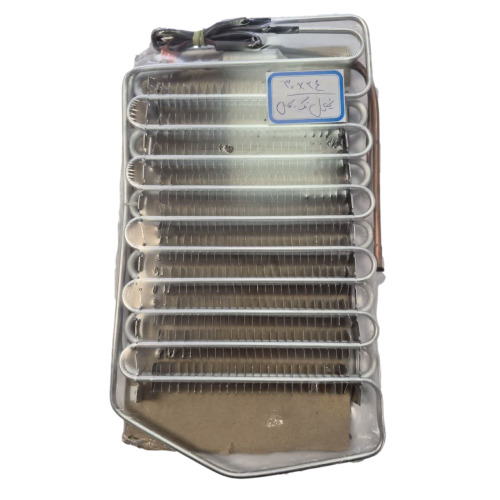

اواپراتور یخچال ۲۴×۳۰ سانتیمتر مدل تککابل، یکی از اجزای مدار تبرید یخچال است که وظیفه جذب گرمای داخل کابین و کمک به ایجاد سرمای مناسب را بر عهده دارد. این قطعه با ابعاد اعلامشده ۲۴ در ۳۰ سانتیمتر و طراحی تککابل عرضه میشود.
به دلیل تفاوت ساختار اواپراتورها در مدلهای مختلف یخچال، انتخاب این قطعه نباید فقط بر اساس ظاهر یا اندازه کلی انجام شود. مسیر لولهها، محل اتصالات، فضای نصب و مشخصات کابل باید با نمونه قدیمی و مدل دستگاه مطابقت داشته باشد.
تصاویر محصول، ویژگیهای ظاهری قطعه را نشان میدهند و بهتنهایی تأییدکننده سازگاری با تمام مدلهای یخچال نیستند.
کاربرد اواپراتور یخچال
اواپراتور در بخش سرمایشی یخچال نصب میشود و وظایف اصلی آن عبارتاند از:
- جذب گرمای داخل کابین؛
- انتقال گرما به مبرد در مدار تبرید؛
- کمک به کاهش دمای محفظه یخچال یا فریزر؛
- فراهمکردن سطح لازم برای تبادل حرارت؛
- تکمیل فرایند تبخیر مبرد پیش از ورود آن به کمپرسور.
عملکرد اواپراتور بهصورت مستقل انجام نمیشود و عواملی مانند سلامت کمپرسور، کندانسور، لوله مویی، فیلتر درایر، فن و سیستم کنترل دما نیز بر سرمایش نهایی تأثیر دارند.
توضیح فنی
اواپراتور در بخش کمفشار سیکل تبرید قرار دارد. مبرد پس از عبور از لوله مویی یا قطعه انبساط، وارد اواپراتور میشود و با جذب گرمای داخل کابین، از حالت مایع به گاز تبدیل میگردد. سپس مبرد گازیشده به سمت کمپرسور بازمیگردد.
ابعاد ۲۴×۳۰ سانتیمتر نشاندهنده اندازه کلی اعلامشده قطعه است؛ اما برای نصب صحیح، شکل اواپراتور، جهت قرارگیری، فاصله اتصالات و فرم لولهها نیز اهمیت زیادی دارد.
منظور از مدل تککابل چیست؟
مدل تککابل دارای یک کابل متصل به مجموعه قطعه است تنها یکسانبودن تعداد کابل کافیار دستگاه و نمونه قدیمی بررسی شود. تنها یکسانبودن تعداد کابل کافی نیست؛ موارد زیر نیز باید مطابقت داشته باشند:
- تعداد سیمهای داخلی کابل؛
- نوع و شکل سوکت؛
- طول کابل؛
- محل خروج کابل از قطعه؛
- مسیر عبور کابل در دستگاه؛
- نوع اتصال به سنسور، برد یا مجموعه الکتریکی.
علائم خرابی احتمالی اواپراتور
خرابی یا نشتی اواپراتور ممکن است با نشانههای زیر همراه باشد:
- کاهش سرمای یخچال یا فریزر؛
- خنکنشدن یکنواخت کابین؛
- ایجاد برفک فقط روی بخشی از اواپراتور؛
- برفکزدن موضعی در ابتدای کویل؛
- کارکرد طولانی یا یکسره کمپرسور؛
- کاهش تدریجی دمای سرمایش؛
- مشاهده آثار روغن اطراف لولهها یا اتصالات؛
- خوردگی یا سوراخشدن لولههای اواپراتور؛
- گرمبودن غیرعادی فضای داخلی با وجود کارکرد کمپرسور؛
- نرسیدن دمای یخچال به مقدار تنظیمشده.
خرابیهایی با علائم مشابه
علائم بالا همیشه به معنی خرابی اواپراتور نیستند. موارد زیر نیز میتوانند نشانههای مشابه ایجاد کنند:
- کمبود گاز مبرد به علت نشتی در بخش دیگر مدار؛
- گرفتگی لوله مویی یا فیلتر درایر؛
- ضعف کمپرسور؛
- خرابی فن اواپراتور؛
- ایراد سنسور دما یا برد؛
- خرابی سیستم دیفراست؛
- مسدودشدن مسیر گردش هوا.
پیش از سفارش قطعه، باید عیبیابی کامل توسط تعمیرکار انجام شود.
راهنمای تشخیص و تطبیق قبل از خرید
برای بررسی سازگاری این اواپراتور با یخچال خود، مراحل زیر را انجام دهید:
- مدل کامل یخچال را از روی پلاک فنی دستگاه یادداشت کنید.
- طول و عرض اواپراتور قدیمی را اندازه بگیرید.
- محل ورود و خروج لولهها را با قطعه جدید مقایسه کنید.
- جهت قرارگیری اتصالات را بررسی نمایید.
- فرم کلی و سیمهای داخلی آنها را بررسی کنید را تطبیق دهید.
- تعداد کابلها و سیمهای داخلی آنها را بررسی کنید.
- نوع، شکل و تعداد پایههای سوکت را مقایسه نمایید.
- طول کابل و محل خروج آن را با نمونه قبلی بسنجید.
- فضای نصب داخل کابین را از نظر عرض، ارتفاع و عمق اندازهگیری کنید.
- علت خرابی قطعه قدیمی را پیش از خرید مشخص نمایید.
اگر اواپراتور از نظر ابعاد مناسب باشد اما محل اتصالات یا مسیر کابل متفاوت باشد، نصب آن ممکن است با مشکل مواجه شود یا به قطعات دیگر دستگاه آسیب برساند.
باکس مشاوره رایگان هوم پارتینو
پیش از خرید، تصاویر قطعه قدیمی و مدل دستگاه را ارسال کنید
برای بررسی دقیقتر، اطلاعات زیر را برای پشتیبانی هوم پارتینو ارسال نمایید:
- عکس کامل اواپراتور قدیمی؛
- عکس نزدیک از محل اتصالات لولهها؛
- عکس کابل و سوکت؛
- مدل کامل یخچال از روی پلاک دستگاه؛
- ابعاد دقیق قطعه قدیمی؛
- تصویر فضای نصب داخل یخچال.
پشتیبانی هوم پارتینو با بررسی این اطلاعات، در انتخاب اواپراتور مناسب و تطبیق مدل تککابل ۲۴×۳۰ سانتیمتر راهنمایی لازم را ارائه میکند.
راهنمای نصب ایمن
تعویض اواپراتور نیازمند بازکردن مدار تبرید و استفاده از تجهیزات تخصصی است. مراحل کلی نصب عبارتاند از:
- یخچال را از برق جدا کنید.
- مبرد مدار را با تجهیزات مناسب تخلیه نمایید.
- پوششها و قطعات مزاحم اطراف اواپراتور را باز کنید.
- اواپراتور قدیمی را با دقت جدا نمایید.
- قطعه جدید را بدون اعمال فشار روی کویل در محل نصب قرار دهید.
- مسیر لولهها را با نمونه قبلی تطبیق دهید.
- اتصالات لولهها را بهصورت اصولی انجام دهید.
- کابل را در مسیر صحیح قرار داده و سوکت را متصل کنید.
- مدار را بهطور کامل وکیوم نمایید.
- تست نشتی انجام دهید.
- در صورت نیاز، فیلتر درایر را تعویض کنید.
- مبرد مناسب را طبق مشخصات دستگاه.ژ نمایید.
- عملکرد سرمایش و الگوی برفک را بررسی کنید.
- پوششهای داخلی و قطعات بازشده را مجدداً نصب نمایید.
هشدارهای مهم
- از خمکردن شدید یا ضربهزدن به کویل خودداری کنید.
- کابل را نکشید و هنگام نصب آن را تحت فشار قرار ندهید.
- سیم یا سوکت را با نمونه مشابه اما ناسازگار جایگزین نکنید.
- نوع گتواند باعث کاهش عملکرد و آسیب به کمپرسور شود.
– وکیوم ناقص میتواند باعث کاهش عملکرد و آسیب به کمپرسور شود.
- تست نشتی پس از اتصال لولهها الزامی است.
- نصب، جوشکاری، وکیوم و شارژ گاز باید توسط تعمیرکار متخصص انجام شود.
نکات مهم هنگام خرید و استفاده
- ابعاد اعلامشده قطعه ۲۴ در ۳۰ سانتیمتر است.
- این محصول از نوع تککابل است.
- برند و مدلهای دقیق سازگار باید پیش از خرید بررسی شوند.
- شباهت ظاهری یا یکسانبودن ابعاد، سازگاری قطعه را تضمین نمیکند.
- محل و فرم اتصالات لولهها اهمیت زیادی دارد.
- نوع سوکت و تعداد سیمهای کابل را با نمونه قدیمی تطبیق دهید.
- فضای نصب را پیش از ثبت سفارش اندازهگیری کنید.
- علت اصلی خرابی اواپراتور را مشخص کنید.
- در صورت مشاهده نشتی یا آثار روغن، کل مدار تبرید بررسی شود.
- از نصب غیراصولی و شارژ گاز بدون وکیوم خودداری نمایید.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
- روشهای مختلف ارسال با پست، تیپاکس و باربری؛
- ضمانت ترب؛
- پروانه کسب؛
- ضمانت مرجوعی طبق شرایط فروشگاه؛
- تنوع بالای قطعات؛
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
- پشتیبانی فعال قبل و بعد از خرید.
انواع اواپراتور یخچال
بهطور کلی اواپراتورها دو نوع اصلی دارند:
-
اواپراتور صفحهای (Plate Evaporator)
- معمولاً در یخچال فریزرهای قدیمی برفکدار استفاده میشود.
- جنس: آلومینیوم یا مس.
-
اواپراتور لولهای یا سیمپیچی (Fin and Tube Evaporator)
- در مدلهای جدید نوفراست استفاده میشود.
- لولههای مسی با فینهای آلومینیومی برای انتقال بهتر حرارت.
-
اواپراتور صفحه سرد کننده پنهان (Hidden Plate)
- پشت دیواره داخلی یخچال قرار دارد، استفاده شده در برخی مدلهای کممصرف.
علت یخ زدن اواپراتور یخچال
یخزدگی بیش از حد اواپراتور میتواند باعث مسدود شدن کانال گردش هوا و کاهش سرمایش شود. دلایل رایج:
- خرابی سیستم دیفراست یا تایمر یخزدایی
- سنسور دیفراست یا ترموفیوز خراب
- رطوبت زیاد داخل یخچال به دلیل باز و بسته شدن مکرر درب
- نشت گاز مبرد و سرمای بیش از حد موضعی
- تنظیم بسیار پایین دمای ترموستات
علائم خرابی اواپراتور یخچال
- سرد نکردن یا سرمای ضعیف با وجود روشن بودن کمپرسور
- نشت یا سوراخ شدن و ایجاد بوی گاز مبرد
- یخزدگی غیرمعمول یا برفک ضخیم روی اواپراتور
- صدای غیرعادی از محل اواپراتور
- رطوبت یا چکه آب از دیوارهها
محصولات و مقالات مرتبط
قطعات مرتبط
- کندانسور یخچال؛
- کمپرسور یخچال؛
- لوله مویی؛
- فیلتر درایر؛
- سنسور دمای یخچال؛
- فن اواپراتور؛
- برد الکترونیکی یخچال؛
- ترموفیوز؛
- قطعات سیستم دیفراست.
مقالات مرتبط
- علت سردنشدن یخچال؛
- نشانههای نشتی اواپراتور؛
- علت برفکزدن موضعی اواپراتور؛
- روش تشخیص کمبود گاز یخچال؛
- راهنمای انتخاب اواپراتور مناسب؛
- علت یکسره کارکردن کمپرسور؛
- مراحل اصولی وکیوم و شارژ گاز یخچال؛
- تفاوت اواپراتورهای تککابل و چندکابل.
سوالات متداول
ابعاد این اواپراتور چقدر است؟
ابعاد اعلامشده آن ۲۴×۳۰ سانتیمتر است.
مدل این اواپراتور چگونه است؟
این محصول از نوع تککابل است.
آیا این اواپراتور برای همه یخچالها مناسب است؟
خیر. سازگاری قطعه به مدل دستگاه، ابعاد فضای نصب، فرم کویل، محل اتصالات لولهها و مشخصات کابل بستگی دارد.
آیا فقط با اندازهگیری ابعاد میتوان قطعه را خریداری کرد؟
خیر. ابعاد تنها یکی از معیارهای انتخاب است. مسیر لولهها، محل اتصالات و نوع کابل نیز باید بررسی شوند.
آیا کاهش سرمای یخچال به معنای خرابی اواپراتور است؟
لزومًا خیر. کمبود گاز، گرفتگی مدار، ضعف کمپرسور، ایراد فن یا خرابی سیستم دیفراست نیز میتواند باعث کاهش سرمایش شود.
آیا کابل این مدل قابل تعویض یا جابهجایی است؟
بدون بررسی ساختار قطعه و مدار دستگاه نمیتوان چنین موضوعی را تأیید کرد. کابل و سوکت باید مطابق نمونه اصلی نصب شوند و تغییر آنها میتواند خطر آسیب الکتریکی ایجاد کند.
نصب این اواپراتور به چه تجهیزاتی نیاز دارد؟
برای نصب اصولی معمولاً به تجهیزات تخلیه مبرد، ابزار اتصال لوله، پمپ وکیوم، تجهیزات تست نشتی و ابزار شارژ مبرد نیاز است.
برای مشاوره پیش از خرید چه اطلاعاتی ارسال کنیم؟
مدل کامل یخچال، عکس قطعه قدیمی، تصویر کابل و سوکت، عکس اتصالات لولهها و ابعاد دقیق فضای نصب را برای پشتیبانی هوم پارتینو ارسال کنید.
جمعبندی و دعوت به خرید
اواپراتور یخچال ۲۴×۳۰ سانتیمتر مدل تککابل برای استفاده در مدار سرمایش برخی یخچالها طراحی شده است. بااینحال، انتخاب صحیح آن باید بر اساس تطبیق کامل ابعاد، فرم کویل، محل اتصالات لولهها، مسیر نصب و مشخصات کابل انجام شود.
برای جلوگیری از خرید اشتباه، پیش از ثبت سفارش مدل کامل یخچال و تصاویر اواپراتور قدیمی، کابل و اتصالات آن را برای پشتیبانی هوم پارتینو ارسال کنید.
