معرفی کوتاه
اواپراتور یخچال کلور ابعاد ۲۸ در ۳۸ سانتیمتر، قطعه اصلی تبادل حرارت در سیکل برودتی یخچالها و فریزرهای برند کلور است. این کویل خنککننده با شبکه متراکم فینهای آلومینیومی و لولهکشی چندردیفه مهندسی شده و در بخش فوقانی به محفظه آکومولاتور (تله مایع) مجهز است تا ضمن جذب یکنواخت گرما از محفظه کابین، از بازگشت مبرد مایع به کمپرسور جلوگیری نماید.
با توجه به حساسیت زاویه خم لولهها، موقعیت تله مایع و ابعاد جایگاه نصب در کابین کلور، انتخاب دقیق قطعه مستلزم مطابقت ابعادی و بررسی مسیر لولهکشی با نمونه فابریک دستگاه است.

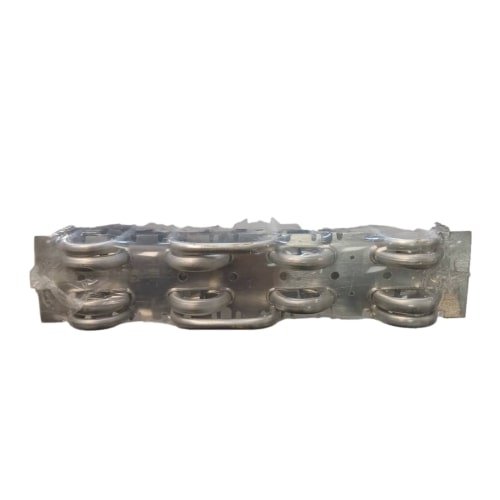

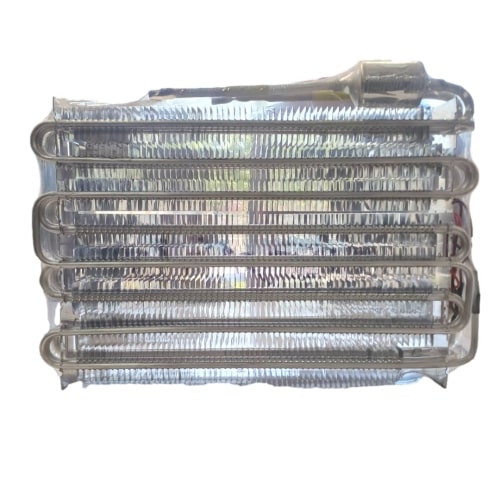

تصویر محصول ساختار کویل و موقعیت آکومولاتور را نشان میدهد. برای اطمینان از سازگاری کامل با مدل دستگاه، ارسال تصویر قطعه قبلی و مدل یخچال به کارشناسان هوم پارتینو توصیه میشود.
کاربرد اواپراتور یخچال کلور
اواپراتور در چرخه سرمایش یخچال کلور وظایف زیر را بر عهده دارد:
- جذب گرمای هوای داخل کابین یخچال یا فریزر و انتقال آن به مبرد؛
- تبخیر مبرد کمفشار ورودی از لوله مویی و تبدیل آن به فاز گاز؛
- حفاظت از کمپرسور در برابر ورود مبرد مایع از طریق محفظه آکومولاتور؛
- هماهنگی با فن اواپراتور جهت پرتاب و گردش یکنواخت هوای سرد در طبقات؛
- پایدارسازی دمای تنظیمی کابین و بهینهسازی راندمان مصرف انرژی دستگاه.
توضیح فنی
اواپراتور بخش اصلی ناحیه کمفشار (Low Side) سیکل تبرید تراکمی را تشکیل میدهد. مبرد پس از عبور از لوله مویی دچار افت فشار ناگهانی شده و در حالت مخلوط مایع-بخار سرد وارد لولههای اواپراتور میشود. جریان هوای گرم کابین توسط فن از میان فینهای آلومینیومی عبور داده شده و گرمای خود را به مبرد منتقل میکند که منجر به تبخیر کامل گاز میگردد.
تعبیه سیلندر آکومولاتور در بالای این کویل، نقشی اساسی در ایمنی سیکل ایفا میکند؛ مبرد مایع تبخیرنشده در بارهای برودتی پایین داخل این محفظه جمعآوری و به تدریج تبخیر میشود تا مانع از پدیده ضربه مایع (Liquid Slugging) و شکستن سوپاپهای کمپرسور گردد.
علائم خرابی احتمالی اواپراتور
ایراد در عملکرد اواپراتور یخچال کلور معمولاً با علائم زیر ظاهر میشود:
- افت شدید سرما در کابین یخچال و عدم یخزدگی مناسب در فریزر؛
- سوراخشدگی و تخلیه مبرد بر اثر ضربه، فرسایش یا خوردگی رطوبتی؛
- مشاهده لکههای چرب روغن کمپرسور روی فینها یا نقاط جوش؛
- برفکزدن ناقص (تنها خنک شدن دو یا سه ردیف ابتدایی کویل)؛
- یکسره کار کردن و داغ شدن بیش از حد موتور به دلیل کمبود گاز؛
- خمیدگی شدید یا مسدود شدن مسیر جریان هوا بر اثر یخزدگی مداوم و دفرمگی فینها.
مواردی با علائم مشابه که نباید با خرابی اواپراتور اشتباه شوند
- خرابی المنت هیتر دیفراست، سنسور یا فیوز حرارتی که مانع یخزدایی شده و سطح کویل را مسدود میکند؛
- سوختن، افت دور یا شکستگی پروانه فن اواپراتور؛
- کیپ شدن لوله مویی یا گرفتگی فیلتر درایر؛
- خرابی برد الکترونیکی اصلی در صدور فرمان به قطعات سرمایشی؛
- افت کمپرس و نقص مکانیکی در موتور یخچال.
راهنمای تشخیص و تطبیق قبل از خرید
برای اطمینان از سازگاری این اواپراتور با مدل یخچال کلور خود، موارد زیر را کنترل کنید:
- ابعاد طول و عرض کویل قدیمی را با متر دقیق اندازه بگیرید و با ۲۸ در ۳۸ سانتیمتر تطبیق دهید.
- عمق محفظه داخلی کابین و فاصله تا قاب محافظ را بررسی کنید.
- موقعیت قرارگیری مخزن آکومولاتور (بالای کویل) و زاویه لولههای ورودی و برگشت را چک کنید.
- مدل دقیق دستگاه را از روی برچسب مشخصات متصل به بدنه یخچال کلور یادداشت فرمایید.
- پیش از اقدام به خرید، از سلامت قطعات سیستم دیفراست و فن اطمینان حاصل کنید.
باکس مشاوره رایگان هوم پارتینو
قبل از ثبت سفارش، عکس قطعه و مدل دستگاه را ارسال کنید
برای جلوگیری از هرگونه عدم تطابق در ابعاد، انحنای لولهها و محل قرارگیری اتصالات، مشخصات زیر را برای تیم پشتیبانی ارسال فرمایید:
- تصویر واضح از اواپراتور قدیمی داخل دستگاه؛
- تصویر پلاک مشخصات و مدل دقیق یخچال کلور؛
- ابعاد ثبتشده از جایگاه قرارگیری کویل.
کارشناسان فنی هوم پارتینو تطابق ابعادی و مشخصات فنی این قطعه را با مدل دستگاه شما ارزیابی و تایید میکنند.
راهنمای نصب ایمن
تعویض اواپراتور نیازمند مهارتهای تخصصی در زمینه تبرید و جوشکاری لولهها است:
- برق ورودی یخچال را کاملاً قطع کنید.
- مبرد باقیمانده در مدار را با استفاده از تجهیزات استاندارد (گیج و دستگاه ریکاوری) تخلیه نمایید.
- سنسورها، ترموفیوز و هیتر متصل به کویل قبلی را با احتیاط جدا کنید.
- اتصالات لولههای اواپراتور قدیمی را به وسیله لولهبر یا حرارت کنترلشده جدا سازید.
- اواپراتور جدید ۲۸×۳۸ سانتیمتر را بدون اعمال فشار به فینهای آلومینیومی در محل تعبیه کنید.
- جوشکاری لولهها (اتصال مس به مس یا مس به آلومینیوم) را با سیمجوش و فلاکس مخصوص و قرار دادن عایق نسوز پشت لولهها انجام دهید.
- فیلتر درایر سیکل را تعویض کنید.
- مدار را با پمپ وکیوم دومرحلهای به مدت کافی وکیوم عمیق نمایید.
- تست نشتی را با فشار گاز ازت یا فشار مبرد کنترل کنید.
- گاز مبرد استاندارد را دقیقاً بر اساس وزن قیدشده روی پلاک یخچال با ترازوی شارژ گاز تزریق کنید.
- دستگاه را روشن کرده و الگوی سرماسازی کویل و عملکرد فن را ارزیابی نمایید.
هشدارهای مهم ایمنی
- لبههای پرههای آلومینیومی تیز هستند؛ استفاده از دستکش کار الزامی است.
- به هنگام جوشکاری، مراقب ذوب شدن دیوارههای پلاستیکی کابین باشید و حتماً از پد ضدحرارت استفاده کنید.
- از شارژ گاز بدون انجام وکیوم اصولی و تخلیه رطوبت مدار اکیداً خودداری کنید.
نکات مهم هنگام خرید و استفاده
- ابعاد اسمی محصول ۲۸×۳۸ سانتیمتر است.
- این مدل ویژه محصولات برند کلور و مدلهای با طراحی مشابه کویل و آکومولاتور میباشد.
- از وارد کردن ضربه، ایجاد تاخوردگی روی لولهها یا خم کردن پرههای آلومینیومی خودداری فرمایید.
- در هنگام جابهجایی، قطعه را هرگز از لولههای ظریف ورودی و برگشت بلند نکنید.
- تعویض فیلتر درایر همزمان با تعویض اواپراتور الزامی است.
- تمامی مراحل جوشکاری و شارژ مبرد باید توسط تکنسین متخصص سرمایش انجام شود.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
- روشهای مختلف ارسال با پست، تیپاکس و باربری؛
- ضمانت ترب؛
- پروانه کسب؛
- ضمانت مرجوعی طبق شرایط فروشگاه؛
- تنوع بالای قطعات؛
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
- پشتیبانی فعال قبل و بعد از خرید.
انواع اواپراتور یخچال
بهطور کلی اواپراتورها دو نوع اصلی دارند:
-
اواپراتور صفحهای (Plate Evaporator)
- معمولاً در یخچال فریزرهای قدیمی برفکدار استفاده میشود.
- جنس: آلومینیوم یا مس.
-
اواپراتور لولهای یا سیمپیچی (Fin and Tube Evaporator)
- در مدلهای جدید نوفراست استفاده میشود.
- لولههای مسی با فینهای آلومینیومی برای انتقال بهتر حرارت.
-
اواپراتور صفحه سرد کننده پنهان (Hidden Plate)
- پشت دیواره داخلی یخچال قرار دارد، استفاده شده در برخی مدلهای کممصرف.
علت یخ زدن اواپراتور یخچال
یخزدگی بیش از حد اواپراتور میتواند باعث مسدود شدن کانال گردش هوا و کاهش سرمایش شود. دلایل رایج:
- خرابی سیستم دیفراست یا تایمر یخزدایی
- سنسور دیفراست یا ترموفیوز خراب
- رطوبت زیاد داخل یخچال به دلیل باز و بسته شدن مکرر درب
- نشت گاز مبرد و سرمای بیش از حد موضعی
- تنظیم بسیار پایین دمای ترموستات
محصولات و مقالات مرتبط
قطعات مرتبط
- کمپرسور متناسب با یخچال کلور؛
- فن اواپراتور یخچال کلور؛
- فیلتر درایر تبرید؛
- لوله مویی مسی؛
- سنسور دمای اواپراتور و کابین کلور؛
- المنت هیتر دیفراست؛
- ترموفیوز و محافظ حرارتی یخچال.
مقالات مرتبط
- عیبیابی افت سرما و نشتی گاز در یخچالهای کلور؛
- نقش آکومولاتور در حفاظت از سوپاپهای کمپرسور؛
- تکنیکهای جوشکاری لولههای آلومینیومی به مسی در اواپراتور؛
- استانداردهای وکیوم و شارژ گاز وزنی یخچال؛
- علل مسدود شدن جریان هوا و یخزدگی اواپراتور.
سوالات متداول
ابعاد این اواپراتور چقدر است؟
ابعاد اعلامشده برای این مدل ۲۸ در ۳۸ سانتیمتر است.
این قطعه برای کدام برند طراحی شده است؟
این کویل اواپراتور سازگار با یخچالها و فریزرهای برند کلور (Clever) با طراحی ابعادی مشابه میباشد.
آیا این محصول تله مایع (آکومولاتور) دارد؟
بله، این قطعه در قسمت فوقانی دارای استوانه آکومولاتور جهت کنترل ورود مبرد مایع به کمپرسور است.
علت نشتی گاز از اواپراتور چیست؟
برخورد اشیای تیز به پرهها و لولهها در زمان تمیزکاری دستی، اکسیداسیون رطوبتی و ضعف در نقاط جوش لولهها از عوامل رایج نشتی هستند.
آیا کاربر عادی میتواند اواپراتور را تعویض کند؟
خیر، این فرآیند نیازمند برش لوله، جوشکاری تخصصی، تست فشار ازت، وکیوم عمیق و شارژ مبرد است و باید توسط تکنسین ماهر انجام شود.
جمعبندی و دعوت به خرید
اواپراتور یخچال کلور با ابعاد ۲۸×۳۸ سانتیمتر، ساختار فیندار متراکم و مجهز به مخزن آکومولاتور، گزینهای استاندارد و مطمئن برای جایگزینی کویلهای معیوب و بازگرداندن راندمان خنکسازی اولیه دستگاه است.
پیش از ثبت سفارش، لطفاً تصویر قطعه قدیمی و پلاک مدل یخچال کلور را برای کارشناسان هوم پارتینو ارسال کنید تا از تطابق ابعادی و مسیر اتصالات اطمینان حاصل گردد.
