معرفی کوتاه

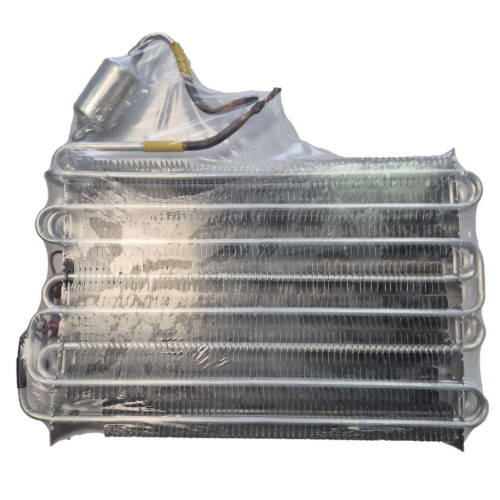

اواپراتور یخچال ۲۴×۳۹ سانتیمتر یکی از قطعات اصلی مدار سرمایش و تبرید است که در فضای داخلی دستگاه نصب شده و گرما را از محفظه دریافت و سرمایش لازم را فراهم میکند. این محصول با ابعاد اعلامشده ۲۴ در ۳۹ سانتیمتر، دارای ساختار کویل چندردیفه پرهدار (فیندار) و محفظه جمعآوری مایع (آکومولاتور / تله مایع) در بخش اتصالات لولهها است.
به دلیل حساسیت مسیر لولهکشی و فرم قرارگیری در جایگاه کابین، انتخاب اواپراتور نباید صرفاً بر اساس اندازه کلی صورت گیرد؛ تطبیق مسیر لولهها، جهت خروجی اتصالات مسی/آلومینیومی و محل قرارگیری آکومولاتور با نمونه فابریک دستگاه الزامی است.
تصاویر محصول ابعاد و مشخصات ظاهری را نمایش میدهند. برای اطمینان کامل از سازگاری، حتماً مدل دستگاه و تصویر قطعه قبلی باید بررسی شوند.
کاربرد اواپراتور یخچال
اواپراتور در بخش تبرید یخچال وظایف زیر را انجام میدهد:
- تبادل حرارت و جذب گرمای محیط داخلی کابین یخچال یا فریزر؛
- تبدیل مبرد کمفشار از حالت مایع یا دوفازی به حالت گاز کامل؛
- جلوگیری از بازگشت مایع مبرد به کمپرسور به کمک محفظه بالایی (آکومولاتور)؛
- کمک به توزیع یکنواخت سرما به همراه سیستم گردش هوای فن؛
- تثبیت سیکل تبرید و رساندن دمای محفظه به حد استاندارد تنظیمی.
توضیح فنی
اواپراتور در سمت کمفشار سیکل تراکمی تبرید قرار دارد. مبرد خروجی از لوله مویی پس از افت فشار وارد این کویل پرهدار میشود و با گرفتن گرمای محیط تبخیر میگردد. سطح مقطع گسترده پرهها باعث بالا رفتن ضریب انتقال حرارت بین هوای در گردش و لولههای حاوی مبرد میشود.
وجود محفظه استوانهای (آکومولاتور) در این قطعه مانع از ورود احتمالی قطرات مایع مبرد تبخیرنشده به لوله برگشت (مکشش کمپرسور) شده و از پدیده مخرب Liquid Slug در سرسیلندر کمپرسور جلوگیری میکند. با این حال، زاویه لولهها و محل قرارگیری این محفظه باید در فضای جایگذاری یخچال شما کاملاً تراز و فیت باشد.
علائم خرابی احتمالی اواپراتور
بروز نقص در اواپراتور میتواند منجر به علائم زیر شود:
- افت شدید یا عدم وجود سرمایش در محفظه یخچال و فریزر؛
- سوراخشدگی یا آسیب فیزیکی ناشی از ضربه و اجسام نوکتیز؛
- نشت مبرد و مشاهده لکههای چربی/روغن کمپرسور روی فینها یا جوشها؛
- برفکزدن نامتقارن (فقط چند ردیف اول خنک یا برفکی میشوند)؛
- کارکرد بدون وقفه و مداوم موتور (یکسره کار کردن کمپرسور)؛
- پوسیدگی و خوردگی لولههای آلومینیومی در اثر رطوبت در طول زمان.
مواردی با علائم مشابه که نباید با خرابی اواپراتور اشتباه شوند
- کیپ شدن لوله مویی یا گرفتگی فیلتر درایر؛
- سوختن یا ضعیف شدن فن گردش هوای اواپراتور؛
- خرابی هیتر، ترموفیوز یا سنسور دیفراست که منجر به یخزدگی و انسداد هوا میشود؛
- ضعف فشار یا افت بازدهی مکانیکی کمپرسور؛
- کمبود گاز به دلیل نشتی در کندانسور یا لولههای لورک.
راهنمای تشخیص و تطبیق قبل از خرید
برای اطمینان از سازگاری این اواپراتور با دستگاه مورد نظر، مراحل زیر را طی کنید:
- ابعاد طول و عرض اواپراتور فعلی را اندازه بگیرید و با ابعاد ۲۴×۳۹ سانتیمتر بسنجید.
- قطر و عمق محفظه داخل کابین را بررسی کنید تا کویل جدید از نظر ضخامت دچار تداخل نشود.
- موقعیت قرارگیری آکومولاتور (استوانه بالای اواپراتور) را با مدل قبلی بررسی نمایید.
- مسیر و طول لولههای ورودی/خروجی جهت جوشکاری و اتصال به لوله ساکشن و کاپیلاری را چک کنید.
- مدل و شماره سریال کامل یخچال را از روی برچسب مشخصات دستگاه یادداشت نمایید.
- پیش از اقدام به خرید، سلامت سایر قطعات مانند فن، سیستم دیفراست و کمپرسور را تست کنید.
باکس مشاوره رایگان هوم پارتینو
قبل از ثبت سفارش، عکس قطعه و مدل دستگاه را ارسال کنید
برای جلوگیری از مغایرت در نصب و اتصالات، مشخصات زیر را برای تیم پشتیبانی هوم پارتینو ارسال فرمایید:
- تصویر واضح از اواپراتور قدیمی دستگاه؛
- تصویر پلاک مشخصات و مدل یخچال؛
- عکس از محل اتصالات و محفظه لولهها در کابین دستگاه؛
- اندازههای دقیق ثبتشده از قطعه قبلی.
کارشناسان فنی هوم پارتینو تطابق ابعادی و فنی این محصول را با دستگاه شما بررسی و تایید خواهند کرد.
راهنمای نصب ایمن
تعویض اواپراتور یخچال نیازمند مهارتهای تخصصی تبرید و تجهیزات ویژه است:
- دوشاخه برق دستگاه را حتماً از پریز جدا کنید.
- با استفاده از گیج و پمپ ریکاوری، گاز مبرد موجود در سیکل را تخلیه نمایید.
- قابها، سنسورها، ترموفیوز و هیتر متصل به اواپراتور قدیمی را به آرامی باز کنید.
- لولههای اتصال اواپراتور قدیمی را با استفاده از لولهبر یا حرارت کنترلشده جدا کنید.
- اواپراتور جدید ۲۴×۳۹ سانتیمتر را بدون وارد کردن فشار به فینها در محفظه قرار دهید.
- جوشکاری اتصالات (جوش نقره یا جوش مخصوص آلومینیوم به مس) را با شعله مناسب و عایقبندی سطوح پلاستیکی اطراف انجام دهید.
- فیلتر درایر مدار را حتماً تعویض کنید.
- مدار را با پمپ وکیوم به مدت کافی تحت وکیوم عمیق قرار دهید.
- تست نشتی را با فشار ازت یا گاز مبرد انجام داده و از عدم نشت اطمینان حاصل کنید.
- گاز مبرد استاندارد درجشده روی پلاک یخچال را بر حسب وزن (با ترازوی شارژ گاز) تزریق نمایید.
- دستگاه را روشن کرده و الگوی سرما و جریان فن را بررسی نمایید.
هشدارهای مهم ایمنی
- از وارد کردن فشار یا ضربه با ابزار تیز به شبکههای آلومینیومی پرهیز کنید.
- هنگام جوشکاری، مراقب ذوب شدن بدنه پلاستیکی داخلی یخچال باشید؛ استفاده از صفحات محافظ حرارتی ضروری است.
- از شارژ مبرد بدون انجام وکیوم اصولی اکیداً خودداری نمایید.
نکات مهم هنگام خرید و استفاده
- ابعاد اسمی این اواپراتور ۲۴ در ۳۹ سانتیمتر است.
- مجهز به محفظه آکومولاتور بالایی است؛ جهت خروجی آن را کنترل کنید.
- فینهای آلومینیومی بسیار حساس بوده و نباید له یا خمیده شوند.
- جهت جابهجایی و حمل، قطعه را هرگز از لولههای مسی باریک نگیرید.
- تعویض فیلتر درایر همزمان با تعویض اواپراتور برای افزایش طول عمر کمپرسور ضروری است.
- نصب و شارژ گاز مدار حتماً باید توسط تکنسین دارای صلاحیت انجام شود.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
- روشهای مختلف ارسال با پست، تیپاکس و باربری؛
- ضمانت ترب؛
- پروانه کسب؛
- ضمانت مرجوعی طبق شرایط فروشگاه؛
- تنوع بالای قطعات؛
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
- پشتیبانی فعال قبل و بعد از خرید.
انواع اواپراتور یخچال
بهطور کلی اواپراتورها دو نوع اصلی دارند:
-
اواپراتور صفحهای (Plate Evaporator)
- معمولاً در یخچال فریزرهای قدیمی برفکدار استفاده میشود.
- جنس: آلومینیوم یا مس.
-
اواپراتور لولهای یا سیمپیچی (Fin and Tube Evaporator)
- در مدلهای جدید نوفراست استفاده میشود.
- لولههای مسی با فینهای آلومینیومی برای انتقال بهتر حرارت.
-
اواپراتور صفحه سرد کننده پنهان (Hidden Plate)
- پشت دیواره داخلی یخچال قرار دارد، استفاده شده در برخی مدلهای کممصرف.
علت یخ زدن اواپراتور یخچال
یخزدگی بیش از حد اواپراتور میتواند باعث مسدود شدن کانال گردش هوا و کاهش سرمایش شود. دلایل رایج:
- خرابی سیستم دیفراست یا تایمر یخزدایی
- سنسور دیفراست یا ترموفیوز خراب
- رطوبت زیاد داخل یخچال به دلیل باز و بسته شدن مکرر درب
- نشت گاز مبرد و سرمای بیش از حد موضعی
- تنظیم بسیار پایین دمای ترموستات
محصولات و مقالات مرتبط
قطعات مرتبط
- کندانسور یخچال و فریزر؛
- موتور / کمپرسور یخچال؛
- فیلتر درایر تبرید؛
- لوله مویی مسی؛
- فن اواپراتور یخچال؛
- سنسور دمای محیط و دیفراست؛
- المنت هیتر دیفراست؛
- ترموفیوز حرارتی.
مقالات مرتبط
- نقش اواپراتور و آکومولاتور در سیکل تبرید؛
- دلایل نشت گاز و سوراخ شدن اواپراتور یخچال؛
- راهنمای جوشکاری لولههای آلومینیومی به مسی؛
- نحوه وکیوم و شارژ گاز اصولی یخچال؛
- علت برفکزدن ناقص یا یخزدگی اواپراتور؛
- تفاوت اواپراتورهای پرهدار و صفحهای.
سوالات متداول
ابعاد این اواپراتور چقدر است؟
ابعاد اعلامشده برای این محصول ۲۴×۳۹ سانتیمتر است.
آیا این اواپراتور مجهز به آکومولاتور (تله مایع) است؟
بله، در بخش اتصالات فوقانی این قطعه سیلندر جمعآوری مایع تعبیه شده است.
آیا تنها با تطابق ابعاد ۲۴ در ۳۹ سانتیمتر میتوان این قطعه را نصب کرد؟
خیر، علاوه بر ابعاد باید فرم قرارگیری لولهها، جهت خروجیها و عمق محفظه داخلی یخچال با نمونه اصلی چک شود.
علت سوراخ شدن اواپراتور چیست؟
برخورد اجسام نوکتیز هنگام یخزدایی دستی، اکسیداسیون ناشی از رطوبت مداوم و نشتی در نقاط جوشکاری از عوامل اصلی هستند.
آیا تعویض درایر هنگام نصب اواپراتور جدید لازم است؟
بله، با هر بار باز شدن سیکل تبرید تعویض فیلتر درایر برای جذب رطوبت و ذرات الزامی است.
آیا نصب این قطعه توسط کاربر عادی امکانپذیر است؟
خیر، فرایند نصب نیازمند برش، جوشکاری، وکیوم تخصصی و شارژ مبرد است و باید توسط تکنسین مجرب تبرید انجام گیرد.
جمعبندی و دعوت به خرید
اواپراتور یخچال با ابعاد ۲۴×۳۹ سانتیمتر و مجهز به مخزن آکومولاتور، گزینهای مناسب برای جایگزینی اواپراتورهای آسیبدیده و رفع مشکل سرمایش در دستگاههای متناسب است. سطح تبادل حرارتی مناسب و فینهای منظم راندمان بهینهای را برای سیکل خنکسازی فراهم میکنند.
برای اطمینان از مطابقت دقیق این قطعه با یخچال خود، پیش از خرید تصویر اواپراتور قدیمی و مدل پلاک دستگاه را برای پشتیبانی هوم پارتینو ارسال فرمایید.
