معرفی کوتاه
اواپراتور یخچال با ابعاد ۲۶ در ۳۰ در ۹ سانتی‌متر یکی از قطعات اصلی مدار سرمایش است که در بخش داخلی یخچال یا فریزر نصب می‌شود. این قطعه از مجموعه‌ای از لوله‌های عبور مبرد و پره‌های آلومینیومی تشکیل شده و وظیفه دارد سرمای تولیدشده در مدار تبرید را به هوای داخل دستگاه منتقل کند.

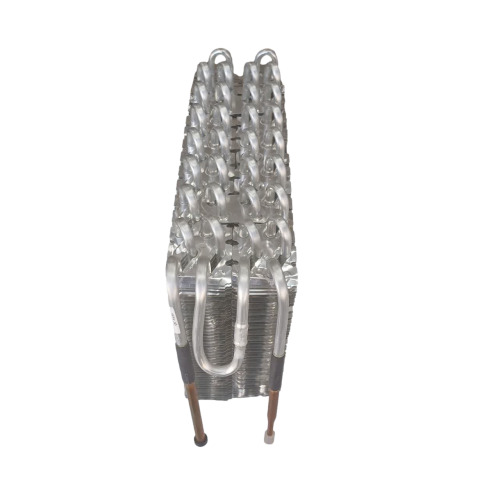

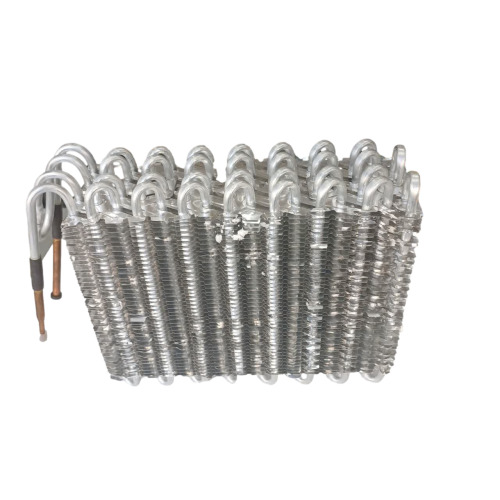

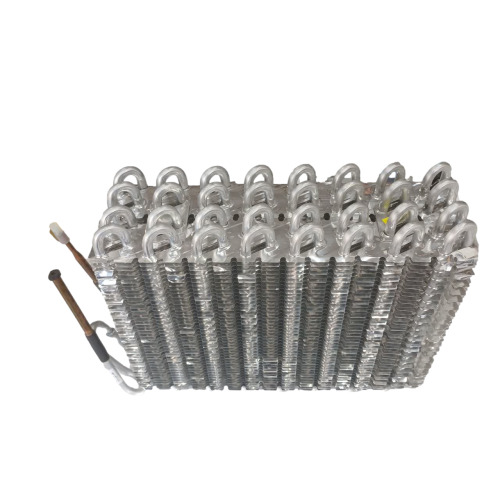

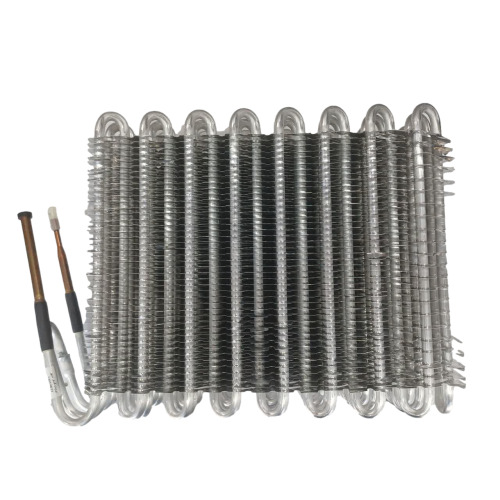

در تصاویر ارسالی، اواپراتور دارای ساختار پره‌ای متراکم، لوله‌های آلومینیومی و مسیرهای لوله‌کشی مسی در قسمت ورودی و خروجی است. روی برخی قسمت‌های لوله‌ها نیز عایق حرارتی مشاهده می‌شود.
برند، مدل دقیق یخچال، تعداد مسیرهای داخلی و مشخصات عملکردی این اواپراتور از روی تصاویر قابل تأیید نیست و باید پیش از خرید با نمونه اصلی تطبیق داده شود.
کاربرد اواپراتور یخچال
اواپراتور در چرخه تبرید، محل تبخیر مبرد و جذب گرمای داخل یخچال است. مبرد پس از عبور از لوله مویی یا شیر انبساط، وارد اواپراتور شده و با کاهش فشار، گرمای محیط اطراف خود را جذب می‌کند.
وظایف اصلی این قطعه عبارت‌اند از:
- جذب گرمای هوای داخل یخچال یا فریزر؛
- ایجاد سطح سرمایشی برای کاهش دمای کابین؛
- انتقال سرما به کمک پره‌های آلومینیومی؛
- فراهم‌کردن سطح مناسب برای گردش هوای سرد؛
- کمک به عملکرد صحیح فن اواپراتور در مدل‌های فن‌دار؛
- تکمیل چرخه سرمایش بین بخش انبساط و کمپرسور.
توضیح فنی
اواپراتور یک مبدل حرارتی در مدار تبرید است. مبرد کم‌فشار وارد لوله‌های اواپراتور می‌شود و هنگام تبخیر، گرمای محیط اطراف را جذب می‌کند. پره‌های آلومینیومی سطح تماس اواپراتور با هوای داخل دستگاه را افزایش می‌دهند و موجب انتقال سریع‌تر سرما می‌شوند.
در یخچال‌های فن‌دار، فن اواپراتور هوای کابین را از بین پره‌ها عبور می‌دهد. این هوا پس از تماس با سطح سرد کویل، مجدداً در داخل یخچال گردش می‌کند. در صورت ایجاد برفک زیاد روی پره‌ها، جریان هوا کاهش پیدا کرده و راندمان سرمایش افت می‌کند.
اواپراتور سالم باید:
- مسیر داخلی بدون نشتی داشته باشد؛
- لوله‌های آن دچار له‌شدگی یا شکستگی نباشند؛
- پره‌ها بیش از حد خم نشده باشند؛
- اتصالات ورودی و خروجی با نمونه قبلی مطابقت داشته باشند؛
- با فضای نصب و ظرفیت سرمایشی دستگاه هماهنگ باشد.
علائم خرابی یا ایراد اواپراتور
ایراد در اواپراتور ممکن است با نشانه‌های زیر همراه باشد:
- سردنشدن کافی یخچال یا فریزر؛
- ایجاد سرمای نامتوازن در بخش‌های مختلف کابین؛
- مشاهده آثار روغن یا چربی در محل نشتی لوله‌ها؛
- کم‌شدن تدریجی گاز مبرد؛
- یخ‌زدگی فقط در بخشی از کویل؛
- تشکیل برفک غیرعادی روی پره‌ها؛
- کارکرد طولانی‌مدت کمپرسور؛
- افت فشار یا تغییر غیرعادی فشار مدار؛
- صدای غیرعادی ناشی از تماس پره‌ها با فن؛
- کاهش شدید جریان هوا در مدل‌های مجهز به فن.
نکته مهم عیب‌یابی
همه این علائم الزاماً به معنی خرابی خود اواپراتور نیستند. گرفتگی لوله مویی، کمبود گاز، خرابی کمپرسور، خرابی فن، ایراد سیستم دیفراست یا مسدودشدن مسیر تخلیه آب نیز می‌توانند علائم مشابه ایجاد کنند.
راهنمای تشخیص قبل از خرید
قبل از خرید اواپراتور، موارد زیر را با دقت بررسی کنید:
- ابعاد اواپراتور قدیمی را اندازه‌گیری کنید.
- محل دقیق ورودی و خروجی لوله‌ها را بررسی کنید.
- تعداد ردیف‌ها و شکل قرارگیری پره‌ها را با نمونه جدید مقایسه کنید.
- فاصله بین لوله‌ها و محل اتصال لوله‌های مسی را بررسی کنید.
- مشخص کنید اواپراتور مربوط به کابین یخچال، فریزر یا سیستم خاص دستگاه است.
- محل قرارگیری فن، المنت دیفراست، سنسور و ترموفیوز را در نمونه قدیمی بررسی کنید.
- مسیر تخلیه آب دیفراست و موقعیت خروجی آن را تطبیق دهید.
- مدل کامل یخچال و عکس اواپراتور قدیمی را برای پشتیبانی ارسال کنید.
اندازه‌گیری ابعاد
ابعاد اعلام‌شده این محصول:
۲۶×۳۰×۹ سانتی‌متر ۲۶ \times ۳۰ \times ۹ \text{ سانتی‌متر} ۲۶×۳۰×۹ سانتی‌متر
هنگام اندازه‌گیری، فقط اندازه هسته پره‌دار را در نظر نگیرید؛ فضای مورد نیاز برای خم لوله‌ها، عایق، اتصالات و فاصله ایمن از فن و بدنه نیز باید بررسی شود.
مشاوره رایگان هوم پارتینو
انتخاب اواپراتور فقط بر اساس ابعاد ظاهری انجام نمی‌شود. برای جلوگیری از خرید اشتباه، موارد زیر را برای پشتیبانی هوم پارتینو ارسال کنید:
- عکس کامل اواپراتور قدیمی؛
- عکس نزدیک از ورودی و خروجی لوله‌ها؛
- مدل کامل یخچال از روی پلاک دستگاه؛
- ابعاد دقیق قطعه قبلی؛
- عکس محل نصب داخل یخچال یا فریزر؛
- توضیح علائم خرابی و وضعیت سرمایش دستگاه.
کارشناسان هوم پارتینو با بررسی این اطلاعات، در تطبیق قطعه با دستگاه شما راهنمایی خواهند کرد.
راهنمای نصب ایمن
نصب اواپراتور باید توسط تعمیرکار مسلط به مدار تبرید انجام شود. مراحل کلی نصب شامل موارد زیر است:
- دستگاه را از برق جدا کنید.
- گاز مبرد مدار را طبق اصول فنی و با تجهیزات مناسب تخلیه یا جمع‌آوری کنید.
- پنل داخلی و قطعات مزاحم را با دقت باز کنید.
- لوله‌های متصل به اواپراتور قدیمی را جدا کنید.
- اواپراتور جدید را بدون فشار به پره‌ها در محل مناسب قرار دهید.
- لوله‌های ورودی و خروجی را با روش صحیح به مدار متصل کنید.
- محل اتصالات را از نظر نشتی بررسی کنید.
- مدار را وکیوم کنید.
- مقدار و نوع مبرد را مطابق مشخصات دستگاه شارژ کنید.
- عملکرد سرمایش، الگوی یخ‌زدگی و تخلیه آب را بررسی نمایید.
هشدار ایمنی
برش‌دادن یا بازکردن لوله‌های اواپراتور بدون جمع‌آوری صحیح مبرد می‌تواند خطرناک باشد. همچنین لحیم‌کاری در نزدیکی عایق‌ها و قطعات پلاستیکی باید با محافظت مناسب انجام شود.
نکات مهم هنگام خرید
- ابعاد این اواپراتور ۲۶×۳۰×۹ سانتی‌متر است.
- جای ورودی و خروجی لوله‌ها به اندازه ابعاد کلی اهمیت دارد.
- اواپراتورهای هم‌اندازه ممکن است از نظر ظرفیت، تعداد مسیرها و فرم لوله‌کشی متفاوت باشند.
- از خم‌کردن شدید لوله‌ها برای جا دادن قطعه خودداری کنید.
- آسیب‌دیدن پره‌ها باعث کاهش تبادل حرارت می‌شود.
- مدل یخچال، نوع مبرد و محل نصب باید پیش از سفارش بررسی شوند.
- اگر مشکل دستگاه فقط برفک‌زدگی است، ابتدا سیستم دیفراست و فن را عیب‌یابی کنید.
- خرید اواپراتور بدون اطمینان از وجود نشتی یا خرابی مدار ممکن است هزینه اضافی ایجاد کند.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
- روش‌های مختلف ارسال با پست، تیپاکس و باربری؛
- ضمانت ترب؛
- پروانه کسب؛
- ضمانت مرجوعی طبق شرایط فروشگاه؛
- تنوع بالای قطعات؛
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
- پشتیبانی فعال قبل و بعد از خرید.
انواع اواپراتور یخچال
به‌طور کلی اواپراتورها دو نوع اصلی دارند:
-
اواپراتور صفحه‌ای (Plate Evaporator)
- معمولاً در یخچال فریزرهای قدیمی برفک‌دار استفاده می‌شود.
- جنس: آلومینیوم یا مس.
-
اواپراتور لوله‌ای یا سیم‌پیچی (Fin and Tube Evaporator)
- در مدل‌های جدید نوفراست استفاده می‌شود.
- لوله‌های مسی با فین‌های آلومینیومی برای انتقال بهتر حرارت.
-
اواپراتور صفحه سرد کننده پنهان (Hidden Plate)
- پشت دیواره داخلی یخچال قرار دارد، استفاده شده در برخی مدل‌های کم‌مصرف.
علت یخ زدن اواپراتور یخچال
یخ‌زدگی بیش از حد اواپراتور می‌تواند باعث مسدود شدن کانال گردش هوا و کاهش سرمایش شود. دلایل رایج:
- خرابی سیستم دیفراست یا تایمر یخ‌زدایی
- سنسور دیفراست یا ترموفیوز خراب
- رطوبت زیاد داخل یخچال به دلیل باز و بسته شدن مکرر درب
- نشت گاز مبرد و سرمای بیش از حد موضعی
- تنظیم بسیار پایین دمای ترموستات
علائم خرابی اواپراتور یخچال
- سرد نکردن یا سرمای ضعیف با وجود روشن بودن کمپرسور
- نشت یا سوراخ شدن و ایجاد بوی گاز مبرد
- یخ‌زدگی غیرمعمول یا برفک ضخیم روی اواپراتور
- صدای غیرعادی از محل اواپراتور
- رطوبت یا چکه آب از دیواره‌ها
محصولات و مقالات مرتبط
قطعات مرتبط
- کمپرسور یخچال؛
- لوله مویی یخچال؛
- فیلتر درایر؛
- فن اواپراتور؛
- المنت دیفراست؛
- سنسور دیفراست؛
- ترموفیوز؛
- برد الکترونیکی یخچال؛
- عایق لوله و نوار آلومینیومی.
مقالات مرتبط
- علت یخ‌زدگی کامل اواپراتور یخچال؛
- علت یخ‌زدگی فقط بخشی از اواپراتور؛
- آموزش تشخیص نشتی گاز یخچال؛
- تفاوت خرابی اواپراتور و گرفتگی لوله مویی؛
- علت سردنشدن یخچال با وجود کارکرد کمپرسور؛
- آموزش بررسی عملکرد فن اواپراتور.
سوالات متداول
ابعاد این اواپراتور چقدر است؟
ابعاد اعلام‌شده محصول ۲۶×۳۰×۹ سانتی‌متر است.
آیا این اواپراتور برای تمام یخچال‌ها مناسب است؟
خیر. سازگاری به ابعاد، محل اتصالات، ظرفیت سرمایشی، نوع مدار تبرید و مدل یخچال بستگی دارد.
آیا می‌توان اواپراتور هم‌اندازه را جایگزین نمونه قبلی کرد؟
نه همیشه. علاوه بر ابعاد، مسیر لوله‌ها، محل اتصال، تعداد ردیف‌ها و فضای نصب باید تطبیق داده شود.
آیا برفک زیاد نشانه خرابی اواپراتور است؟
ممکن است، اما خرابی سیستم دیفراست، فن، سنسور، ترموفیوز یا آب‌بندی درب نیز می‌تواند باعث برفک‌زدگی شود.
آیا نصب اواپراتور به شارژ گاز نیاز دارد؟
در صورت بازشدن مدار تبرید، معمولاً مدار باید وکیوم و سپس با مبرد مناسب شارژ شود. این کار به تجهیزات تخصصی نیاز دارد.
آیا می‌توان پره‌های اواپراتور را صاف کرد؟
پره‌های کمی خم‌شده را می‌توان با ابزار مناسب و با احتیاط اصلاح کرد، اما فشار زیاد ممکن است به لوله‌های داخلی آسیب بزند.
آیا برند و مدل دقیق این اواپراتور از تصاویر مشخص است؟
خیر. تصاویر ساختار و ابعاد کلی قطعه را نشان می‌دهند، اما برند، پارت‌نامبر و مدل سازگار از روی تصاویر قابل تأیید نیست.
جمع‌بندی و دعوت به خرید
اواپراتور یخچال با ابعاد ۲۶ در ۳۰ در ۹ سانتی‌متر، یک کویل سرمایشی پره‌دار برای انتقال سرما در مدار تبرید است. این قطعه دارای ساختار متراکم آلومینیومی و لوله‌های عبور مبرد است و می‌تواند در تعمیر یا بازسازی سیستم سرمایش برخی یخچال‌ها استفاده شود.
برای انتخاب صحیح، تنها به اندازه کلی قطعه اکتفا نکنید. ابعاد، محل اتصال لوله‌ها، نوع دستگاه، فضای نصب و مشخصات اواپراتور قبلی باید با هم بررسی شوند. برای دریافت مشاوره پیش از خرید، عکس قطعه قدیمی و مدل کامل یخچال را برای پشتیبانی هوم پارتینو ارسال کنید.
