معرفی کوتاه

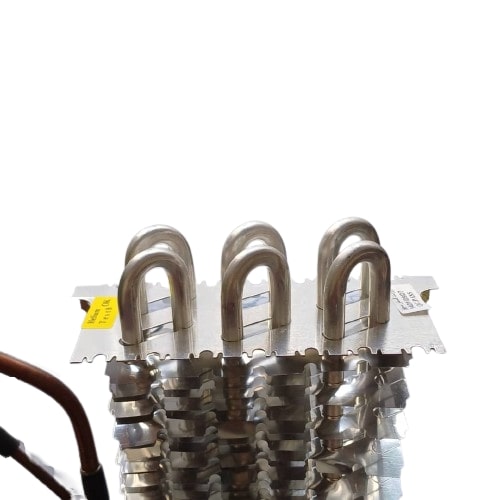

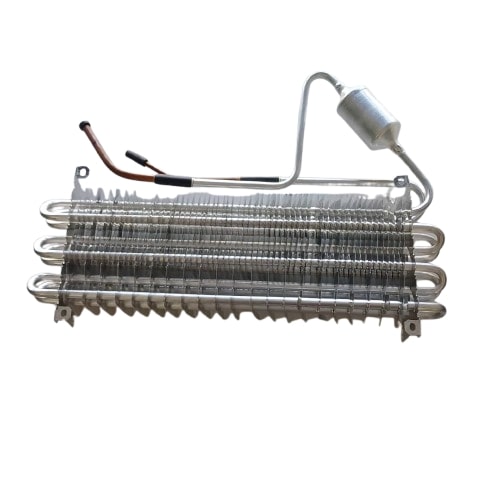

این اواپراتور یخچال با ابعاد ۳۸ × ۱۱ سانتی‌متر یکی از استانداردهای کاربردی در سیستم‌های برودتی خانگی است که به صورت مجموعه کامل شامل کویل لوله‌ای پره‌دار با تراکم بالای فین‌های فلزی، مخزن مایع‌شکن (Accumulator) یکپارچه آلومینیومی و لوله‌های خروجی مسی جهت سهولت در جوشکاری و اتصال به سیکل طراحی شده است. وجود آکومولاتور آلومینیومی استوانه‌ای در بالای این اواپراتور مانع از برگشت مبرد مایع به داخل کمپرسور شده و از آسیب دیدن سوپاپ‌ها و پیستون موتور یخچال جلوگیری می‌کند. ساختار فین‌های زیگزاگی و سطح مقطع یکنواخت، حداکثر راندمان انتقال حرارت و سرماسازی یکنواخت را برای انواع کابین‌های یخچال و فریزر تضمین می‌نماید.
نکته تخصصی تطبیق: اواپراتورها بر اساس ابعاد دقیق قاب (طول ۳۸ و عرض ۱۱ سانتی‌متر)، مسیر و قطر لوله‌ها، جهت خروجی آکومولاتور و لوله‌های رابط مسی دسته‌بندی می‌شوند. پیش از خرید، تصویر اواپراتور فرسوده و مدل دستگاه خود را برای کارشناسان فنی هوم پارتینو ارسال فرمایید.
کاربرد اواپراتور ۳۸×۱۱ با آکومولاتور
- جایگزینی اواپراتورهای آسیب‌دیده یا نشتی‌دار در انواع یخچال و فریزرهای خانگی؛
- استفاده در کابین‌های کمبی (بالا-پایین)، فریزرهای ایستاده و صندوقی کوچک؛
- حفاظت از کمپرسورهای نسل جدید (R600a و R134a) به لطف مخزن مایع‌شکن تعبیه‌شده؛
- کاربرد در انواع یخچال‌های نوفراست و دیفراست با جانمایی ابعادی ۳۸ در ۱۱ سانتی‌متر.
توضیح فنی
تفاوت اساسی این مدل با اواپراتورهای ساده، برخورداری از کپسول آکومولاتور (Accumulator) در مسیر خروجی گاز است. در شرایطی که بار برودتی یخچال تغییر می‌کند یا مقداری از گاز مبرد در طول مسیر کویل ۳۸ سانتی‌متری به طور کامل تبخیر نمی‌شود، آکومولاتور مبرد مایع را در خود نگه داشته و تنها به گاز مبرد اجازه ورود به لوله برگشت (مکنده کمپرسور) را می‌دهد. این فرآیند از پدیده مخرب ضربه مایع (Liquid Slugging) و شسته‌شدن روغن کارتر کمپرسور جلوگیری می‌کند. لوله‌های انتهای کویل نیز با اتصال جوش خورده مس-آلومینیوم مجهز شده‌اند تا اتصال آن به لوله ساکشن مسی و لوله مویی یخچال بدون نیاز به جوشکاری مستقیم آلومینیوم صورت پذیرد.
علائم خرابی یا نشتی اواپراتور یخچال
- سوراخ‌شدگی و نشتی گاز مبرد: ناشی از برخورد اجسام تیز (مانند کاردک هنگام تمیزکاری یخ) یا خوردگی آلومینیوم به مرور زمان؛
- تشکیل برفک ناقص یا لکه‌ای: سرماسازی فقط در ۲ یا ۳ لوله ابتدایی به دلیل تخلیه گاز از محل نشتی؛
- افت سرمای فریزر همراه با داغ نبودن لوله‌های کندانسور: نشانه بارز تخلیه شارژ مبرد از سیکل اواپراتور؛
- وجود رگه‌های روغن روی لوله‌ها یا بدنه آکومولاتور: نشان‌دهنده شکستگی میکرومتری و خروج روغن همراه با مبرد.
راهنمای تشخیص قبل از خرید
- اندازه‌گیری ابعاد دقیق: فاصله طول کلی (۳۸ سانتی‌متر) و عرض قاب پره‌دار (۱۱ سانتی‌متر) را با اواپراتور قبلی مقایسه کنید.
- موقعیت آکومولاتور: بررسی کنید که فضای پشت کابین یا بالای اواپراتور برای قرارگیری استوانه مایع‌شکن فضای کافی داشته باشد.
- بررسی جهت خروجی لوله‌ها: زاویه خم لوله‌های رابط و اتصال مسی را با لوله‌های بدنه یخچال تطبیق دهید.
- تست نشتی پیش از تعویض قطعه: مطمئن شوید علت عدم سرما حتماً سوراخ بودن اواپراتور است و مشکل از مسدودی لوله مویی یا کمپرسور نمی‌باشد.
باکس مشاوره رایگان هوم پارتینو
🔍 از تناسب ابعاد و مدل یخچال مطمئن نیستید؟
اواپراتورها در جزئیاتی مثل طول، تعداد لایه‌ها و موقعیت کپسول آکومولاتور دارای تنوع هستند. برای انتخاب دقیق‌ترین قطعه، تصویر اواپراتور فعلی همراه با متر در کنار آن و برچسب مدل یخچال را به پشتیبانی هوم پارتینو ارسال کنید تا تکنسین‌های ما سازگاری آن را به‌صورت رایگان بررسی نمایند.
راهنمای نصب ایمن (مخصوص تکنسین‌های برودت)
هشدار ایمنی: در صورت کار با یخچال‌های دارای گاز مبرد R600a (ایزوبوتان)، محیط را کاملاً تهویه کرده و قبل از هرگونه شعله‌کاری، سیکل را با گاز ازت شستشو دهید.
- دستگاه را از برق بکشید و گاز سیکل را به روش ایمن تخلیه کنید.
- پیچ‌های نگهدارنده اواپراتور فرسوده را باز کرده و لوله‌های رفت (مویی) و برگشت (ساکشن) را با کاتر لوله‌بر ببرید.
- اواپراتور جدید ۳۸×۱۱ را در جایگاه محکم بسته و از عدم تماس مستقیم آلومینیوم با سیم‌کشی‌ها مطمئن شوید.
- اتصالات لوله مسی اواپراتور را با سیم جوش نقره و فلاکس مناسب به لوله ساکشن و لوله مویی جوشکاری نمایید (از حرارت مستقیم به بخش آلومینیومی یا کپسول مایع‌شکن خودداری کنید).
- فیلتر درایر را حتماً تعویض کنید.
- سیکل را با فشار نیتروژن تست نشتی گرفته و سپس حداقل ۳۰ دقیقه وکیوم عمیق انجام دهید.
- مبرد را با ترازوی دیجیتال گرمی بر اساس گرم درج‌شده روی پلاک دستگاه شارژ کنید.
نکات مهم هنگام خرید و استفاده
- پلمپ لوله‌ها: روکش‌های پلاستیکی سر لوله‌ها را تنها در لحظه اتصال باز کنید تا رطوبت اتمسفر وارد کویل نشود.
- مراقبت از فین‌های آلومینیومی: هنگام جا زدن قطعه به پره‌های نازک آلومینیومی فشار وارد نکنید تا مسیر عبور هوا مسدود نشود.
- مهار لوله‌ها: از خم کردن نامتعارف لوله‌های متصل به آکومولاتور خودداری نمایید تا از شکستگی گلویی جلوگیری گردد.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
- روش‌های مختلف ارسال با پست، تیپاکس و باربری؛
- ضمانت ترب؛
- پروانه کسب؛
- ضمانت مرجوعی طبق شرایط فروشگاه؛
- تنوع بالای قطعات؛
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
- پشتیبانی فعال قبل و بعد از خرید.
انواع اواپراتور یخچال
به‌طور کلی اواپراتورها دو نوع اصلی دارند:
-
اواپراتور صفحه‌ای (Plate Evaporator)
- معمولاً در یخچال فریزرهای قدیمی برفک‌دار استفاده می‌شود.
- جنس: آلومینیوم یا مس.
-
اواپراتور لوله‌ای یا سیم‌پیچی (Fin and Tube Evaporator)
- در مدل‌های جدید نوفراست استفاده می‌شود.
- لوله‌های مسی با فین‌های آلومینیومی برای انتقال بهتر حرارت.
-
اواپراتور صفحه سرد کننده پنهان (Hidden Plate)
- پشت دیواره داخلی یخچال قرار دارد، استفاده شده در برخی مدل‌های کم‌مصرف.
علت یخ زدن اواپراتور یخچال
یخ‌زدگی بیش از حد اواپراتور می‌تواند باعث مسدود شدن کانال گردش هوا و کاهش سرمایش شود. دلایل رایج:
- خرابی سیستم دیفراست یا تایمر یخ‌زدایی
- سنسور دیفراست یا ترموفیوز خراب
- رطوبت زیاد داخل یخچال به دلیل باز و بسته شدن مکرر درب
- نشت گاز مبرد و سرمای بیش از حد موضعی
- تنظیم بسیار پایین دمای ترموستات
علائم خرابی اواپراتور یخچال
- سرد نکردن یا سرمای ضعیف با وجود روشن بودن کمپرسور
- نشت یا سوراخ شدن و ایجاد بوی گاز مبرد
- یخ‌زدگی غیرمعمول یا برفک ضخیم روی اواپراتور
- صدای غیرعادی از محل اواپراتور
- رطوبت یا چکه آب از دیواره‌ها
محصولات و مقالات مرتبط
- محصولات مرتبط در هوم پارتینو:
- فیلتر درایر ضدرطوبت یخچال
- لوله مویی مسی استاندارد
- سیم جوش نقره و تنه کار (فلاکس جوشکاری مس)
- سنسور دیفراست و ترموفیوز حرارتی
- کپسول گاز مبرد R600a و R134a
- مقالات و راهنماهای کاربردی:
- وظیفه آکومولاتور (مایع‌شکن) در اواپراتور یخچال چیست؟
- آموزش گام‌به‌گام تعویض اواپراتور سوراخ‌شده یخچال
- چگونه نشتی گاز یخچال را بدون باز کردن کامل سیکل پیدا کنیم؟
سوالات متداول (FAQ)
نقش مخزن استوانه‌ای بالای این اواپراتور چیست؟
این مخزن همان آکومولاتور (Accumulator) است که مبرد مایع تبخیر‌نشده را به دام می‌اندازد تا فقط گاز وارد کمپرسور شده و موتور دچار آسیب هیدرولیکی نشود.
ابعاد این قطعه دقیقاً چقدر است؟
طول کلی کویل ۳۸ سانتی‌متر و عرض بخش پره‌دار آن ۱۱ سانتی‌متر می‌باشد.
آیا برای جوشکاری این اواپراتور نیاز به سیم جوش آلومینیوم است؟
خیر؛ سر لوله‌های رابط این اواپراتور با قطعه واسط به لوله مسی مجهز شده است تا اتصال آن به سیکل یخچال با سیم جوش نقره مس-به-مس استاندارد انجام شود.
آیا این اواپراتور برای یخچال‌های گاز R600a هم کاربرد دارد؟
بله، ساختار کویل و مقاومت فشاری آن استاندارد بوده و با رعایت حجم دقیق شارژ و استفاده از فیلتر درایر متناسب، در سیکل‌های گاز R600a و R134a قابل استفاده است.
جمع‌بندی و ثبت سفارش
اواپراتور یخچال ابعاد ۳۸×۱۱ سانتی‌متر مجهز به آکومولاتور آلومینیومی، انتخابی ایده‌آل و مطمئن برای جایگزینی اواپراتورهای نشتی‌دار با بالاترین بازدهی سرمایشی و تضمین سلامت کمپرسور است.
جهت تایید قطعی سازگاری با مدل یخچال خود، همین حالا عکس قطعه قدیمی را به پشتیبانی هوم پارتینو ارسال کنید و سفارش خود را با اطمینان ثبت نمایید.
