معرفی کوتاه

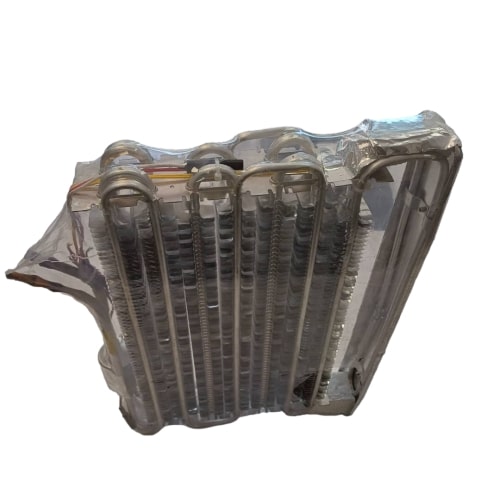

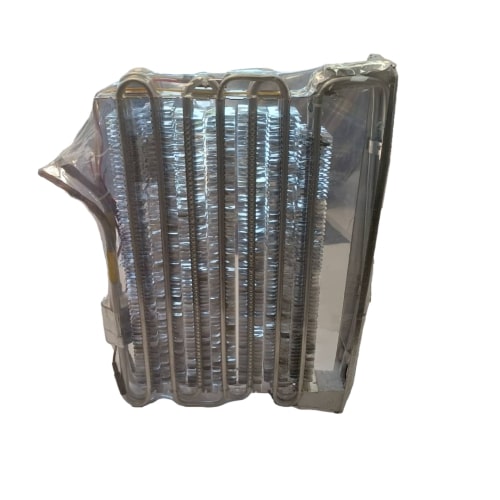

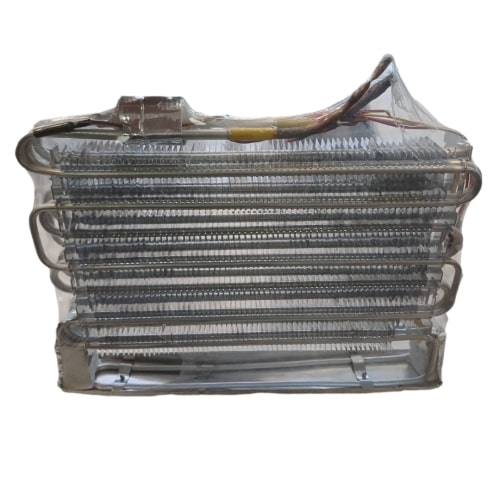

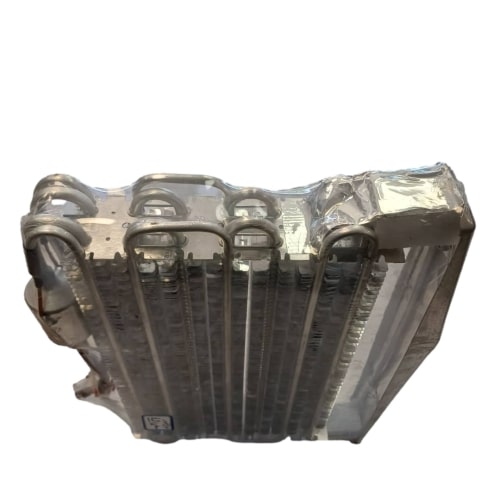

این اواپراتور کامل یخچال امرسان در ابعاد ۳۱×۳۸ سانتیمتر، یک مجموعه تبادل حرارتی تخصصی با ساختار کویل پرهدار (Finned Coil) است که برای نصب در دیواره پشت کابین یخچالهای امرسان طراحی شده است. چیدمان عمودی لولهها به همراه فینهای متراکم آلومینیومی، سطح تماس فوقالعادهای را با جریان هوا ایجاد کرده و راندمان انتقال برودت را به حداکثر میرساند. این قطعه به صورت پکیج کامل شامل شبکه لولههای سرپنتین U-شکل، شاسی نگهدارنده سراسری جهت پیچکاری دقیق به کابین و دسته سیمکشی آماده جهت اتصال سنسور و المنت دیفراست عرضه میشود.
شرط فنی خرید و تطبیق قطعه: اواپراتورهای برودتی در برند امرسان بر اساس سری ساخت و سال تولید، ممکن است در موقعیت ورود/خروج لولهها و نوع سوکت سنسور تفاوتهایی داشته باشند. به همین دلیل، تطابق صرفاً بر اساس ابعاد کافی نیست و حتماً پیش از خرید، تصویر قطعه قدیمی و پلاک مشخصات دستگاه را به پشتیبانی هوم پارتینو ارسال نمایید.
کاربرد اواپراتور ۳۱×۳۸ یخچال امرسان
- جایگزینی اواپراتورهای پوسیده، سوراخشده یا دارای نشتی غیرقابلترمیم در کابین یخچالهای امرسان؛
- استفاده در یخچالها و کمبیهای امرسان با طراحی اواپراتور عمودی پشت کابین (پس از تأیید کارشناس)؛
- بهکارگیری در سایر مدلهای هماندازه با ساختار لولهکشی و توان برودتی مشابه (مشروط به تأیید تکنسین)؛
- سازگار با انواع سیکلهای برودتی استاندارد R600a و R134a با رعایت حجم شارژ گرمی کارخانه.
توضیح فنی
مکانیزم خنکسازی در این اواپراتور از طریق انبساط ناگهانی و تبخیر سیال مبرد درون لولههای آلومینیومی انجام میشود. آرایش عمودی این کویل همراه با فینهای فلزی با تراکم مهندسیشده، افت فشار جریان هوا را به حداقل رسانده و مسیر گردش برودت را یکدست میکند. این فرمت لولهکشی مانع از تجمع نامتقارن روغن مبرد در کف کویل شده و با تضمین برگشت مناسب روغن به کمپرسور، عمر مفید موتور یخچال را نیز افزایش میدهد. همچنین وجود سیمکشی و کانکتورهای استاندارد فابریک، امکان هماهنگی سریع با برد فرمان جهت اجرای چرخههای برفکزدایی (Defrost) را فراهم میسازد.
علائم خرابی یا نشتی اواپراتور یخچال امرسان
- افت شدید سرما در کابین: گرم شدن دمای یخچال علیرغم کارکرد مداوم و بدون وقفه کمپرسور؛
- تشکیل برفک ناقص یا موضعی: یخزدگی تنها در بخش بالایی یا لولههای ورودی کویل ناشی از کمبود مبرد؛
- لکههای چربی و روغن روی پرهها: خارج شدن روغن کمپرسور از محل سوراخهای میکروسکوپی آلومینیوم؛
- شنیده شدن صدای فیسفیس: تخلیه گاز از شکاف یا درزهای لولهها به ویژه پس از خاموش شدن ترموستات؛
- سوراخشدگی ناشی از ضربه فیزیکی: ایجاد خراش یا سوراخ هنگام یخزدایی دستی با ابزار نوکتیز.
راهنمای تشخیص قبل از خرید
- اندازهگیری دقیق هندسی: طول (۳۸ سانتیمتر) و عرض (۳۱ سانتیمتر) شبکه کویل قبلی را اندازه بگیرید و ساختار قاب محیطی را مقایسه کنید.
- بررسی جهت لولههای ورودی و خروجی: جهت قرارگیری لوله مویی و لوله ساکشن (مکش) را با موقعیت قرارگیری لولههای روی دستگاه تطبیق دهید.
- تطبیق سیمکشی و سنسورها: موقعیت سوکتها و طول سیمهای خروجی مربوط به ترموفیوز/سنسور را چک کنید.
- تست نشتی کامل سیکل: حتماً قبل از تعویض، سیکل را تحت فشار گاز ازت (نیتروژن) قرار دهید تا مطمئن شوید ایراد از بدنه داخلی یا کندانسور نیست.
باکس مشاوره رایگان هوم پارتینو
⚠️ پیش از خرید مطمئن شوید!
با توجه به تفاوت در خم لولهها و نوع سوکتهای برقی در مدلهای گوناگون یخچالهای امرسان، تطابق ظاهری به تنهایی کافی نیست. لطفاً پیش از ثبت سفارش، تصویر واضح از اواپراتور قدیمی به همراه عکس پلاک مشخصات دستگاه را برای پشتیبانی هوم پارتینو ارسال کنید تا کارشناسان فنی ما تطابق قطعه را به صورت کاملاً رایگان بررسی و تأیید نمایند.
راهنمای نصب ایمن (مخصوص تکنسینهای برودتی)
هشدار ایمنی: در صورت استفاده دستگاه از مبرد قابل اشتعال R600a، تخلیه کامل گاز در فضای باز، تهویه مناسب محیط و شستشوی مسیر با گاز نیتروژن پیش از هرگونه استفاده از مشعل جوشکاری الزامی است.
- دستگاه را از برق بکشید و مبرد موجود در سیکل را به روش اصولی تخلیه کنید.
- قاب محافظ و دریچههای داخل کابین را باز کرده و اواپراتور معیوب را با احتیاط جدا نمایید.
- لولههای رابط مسی/آلومینیومی را با ابزار لولهبر دقیق برش بزنید.
- اواپراتور جدید ۳۱×۳۸ امرسان را در جایگاه خود مستقر کرده و با پیچهای مخصوص محکم کنید (از له شدن فینها خودداری شود).
- اتصالات لوله را با استفاده از سیم جوش نقره و فلاکس آلومینیوم (یا اتصالات جوش سرد مخصوص) با عایقبندی حرارتی بدنه کابین متصل کنید.
- فیلتر درایر را تعویض نمایید، سیکل را با نیتروژن تا فشار استاندارد تحت تست نشتی قرار داده و سپس حداقل به مدت ۳۰ تا ۴۵ دقیقه وکیوم عمیق انجام دهید.
- گاز مبرد را با ترازوی دقیق و بر مبنای وزن درجشده روی برچسب پلاک یخچال شارژ کنید.
نکات مهم هنگام خرید و استفاده
- تا قبل از آغاز فرآیند جوشکاری، درپوشهای پلمپ لولهها را باز نکنید تا از ورود رطوبت محیط به داخل کویل جلوگیری شود.
- هنگام جاگذاری قطعه، از وارد کردن فشار به فینهای آلومینیومی خودداری فرمایید تا اختلالی در جریان هوا ایجاد نشود.
- شعاع خم لولههای ورودی و خروجی را به صورت تند تغییر ندهید تا خطر شکستگی یا انسداد مسیر گاز برطرف شود.
- عملیات تعویض حتماً با تعویض فیلتر درایر و شارژ مبرد استاندارد انجام گیرد.
مزایای خرید از هوم پارتینو
- اواپراتور یخچال اسنوا ابعاد ۳۰×۳۱ سان
- روشهای مختلف ارسال با پست، تیپاکس و باربری؛
- ضمانت ترب؛
- پروانه کسب؛
- ضمانت مرجوعی طبق شرایط فروشگاه؛
- تنوع بالای قطعات؛
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
- پشتیبانی فعال قبل و بعد از خرید.
انواع اواپراتور یخچال
بهطور کلی اواپراتورها دو نوع اصلی دارند:
-
اواپراتور صفحهای (Plate Evaporator)
- معمولاً در یخچال فریزرهای قدیمی برفکدار استفاده میشود.
- جنس: آلومینیوم یا مس.
-
اواپراتور لولهای یا سیمپیچی (Fin and Tube Evaporator)
- در مدلهای جدید نوفراست استفاده میشود.
- لولههای مسی با فینهای آلومینیومی برای انتقال بهتر حرارت.
-
اواپراتور صفحه سرد کننده پنهان (Hidden Plate)
- پشت دیواره داخلی یخچال قرار دارد، استفاده شده در برخی مدلهای کممصرف.
علت یخ زدن اواپراتور یخچال
یخزدگی بیش از حد اواپراتور میتواند باعث مسدود شدن کانال گردش هوا و کاهش سرمایش شود. دلایل رایج:
- خرابی سیستم دیفراست یا تایمر یخزدایی
- سنسور دیفراست یا ترموفیوز خراب
- رطوبت زیاد داخل یخچال به دلیل باز و بسته شدن مکرر درب
- نشت گاز مبرد و سرمای بیش از حد موضعی
- تنظیم بسیار پایین دمای ترموستات
علائم خرابی اواپراتور یخچال
- سرد نکردن یا سرمای ضعیف با وجود روشن بودن کمپرسور
- نشت یا سوراخ شدن و ایجاد بوی گاز مبرد
- یخزدگی غیرمعمول یا برفک ضخیم روی اواپراتور
- صدای غیرعادی از محل اواپراتور
- رطوبت یا چکه آب از دیوارهها
محصولات و مقالات مرتبط
- محصولات مرتبط در هوم پارتینو:
- سنسور دیفراست و ترموفیوز یخچال امرسان (۱۰K و ۱۱K)
- اواپراتور یخچال اسنوا ابعاد ۳۰×۳۱ سانتیمتر
- اواپراتور کامل یخچال سامسونگ ۳۱×۳۸ سانتیمتر
- فیلتر درایر مسی یخچالهای خانگی
- سیم جوش مس به آلومینیوم و پودر فلاکس
- مقالات و راهنماهای آموزشی:
- راهنمای کامل رفع نشتی و تعویض اواپراتور آلومینیومی یخچال
- تفاوت فشار کاری گاز R600a و R134a در فرآیند شارژ گاز
- چگونگی عیبیابی خرابی سنسورها و سیستم دیفراست یخچال امرسان
سوالات متداول (FAQ)
آیا این اواپراتور برای تمام مدلهای یخچال امرسان قابل نصب است؟
خیر؛ این قطعه ویژه مدلهایی با اواپراتور عمودی در ابعاد ۳۱×۳۸ سانتیمتر است. با توجه به تفاوت در جایگاه لولهها در نسخههای مختلف، ارسال عکس قطعه به پشتیبانی قبل از خرید الزامی است.
آیا سیمکشی سنسور و المنت روی این قطعه وجود دارد؟
بله؛ این اواپراتور مجهز به خروجیهای استاندارد سیمکشی با پوشش عایق حرارتی جهت اتصال سریع به سنسور و سیستم برفکزدایی است.
جنس لولهها و پرهها از چیست؟
کویل و فینها از آلومینیوم با خلوص بالا جهت تبادل سریع دما و جلوگیری از زنگزدگی در محیط مرطوب کابین ساخته شدهاند.
در صورت عدم تطابق پس از مشاوره، امکان مرجوعی وجود دارد؟
بله؛ هوم پارتینو دارای ضمانت مرجوعی طبق قوانین و شرایط فروشگاه است.
جمعبندی و ثبت سفارش
اواپراتور کامل یخچال امرسان ابعاد ۳۱×۳۸ سانتیمتر با کویل عمودی متراکم، راندمان برودتی بالا و سیمکشی استاندارد، گزینهای بینقص برای احیای کامل عملکرد سرمایشی یخچال شماست.
برای جلوگیری از انتخاب اشتباه، همین حالا عکس اواپراتور فعلی و برچسب مدل دستگاه خود را برای پشتیبانی هوم پارتینو ارسال کنید تا خریدی با ضمانت و مطمئن داشته باشید.
