معرفی کوتاه محصول

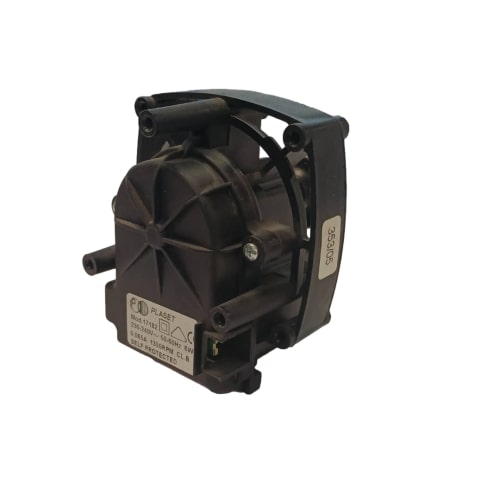

موتور فن یخچال با برند تجاری PLASET و کد فنی Mod. 17182 یک الکتروموتور تک‌فاز AC از نوع حفاظت‌شده حرارتی (SELF PROTECTED) است. این قطعه مجهز به محفظه پلاستیکی مشکی‌رنگ، کفی نشیمن پروانه فن به‌همراه ضامن‌های نگه‌دارنده و برچسب تاریخ ساخت/سریال (353/05) بر روی قاب است. این نوع موتور در سیستم گردش هوای برخی مدل‌های یخچال‌های خانگی (از جمله پلتفرم‌های ویرپول و سایر برندهای استفاده‌کننده از موتورهای پلازت) به کار می‌رود.
کاربرد و عملکرد قطعه
- گردش یکنواخت سرما: چرخش پروانه فن اواپراتور جهت مکش سرمای ایجادشده روی لوله‌های کویل و انتقال آن به کابین یخچال و فریزر.
- تخلیه حرارت کندانسور: در برخی طراحی‌های مدار برودتی، از این فن برای انتقال جریان هوای خنک‌کننده روی کندانسور و موتور کمپرسور استفاده می‌شود.
- حفظ تعادل دمایی: جلوگیری از ایجاد یخ‌زدگی غیریکنواخت و تثبیت سرمایش دیواره‌ها و طبقات.
بررسی ساختار فنی و ویژگی‌ها
- سیستم الکتریکی بهینه: توان مصرفی ۶ وات و جریان ۰.۰۶۵ آمپر سبب عملکردی فوق‌العاده کم‌مصرف در عین حفظ دور پایدار ۱۳۵۰ دور در دقیقه می‌شود.
- حفاظت حرارتی (Self Protected): در صورت گریپاژ فیزیکی پروانه یا نوسانات بار حرارتی، مکانیسم داخلی محافظ مانع از ذوب سیم‌پیچ یا آسیب به محفظه می‌گردد.

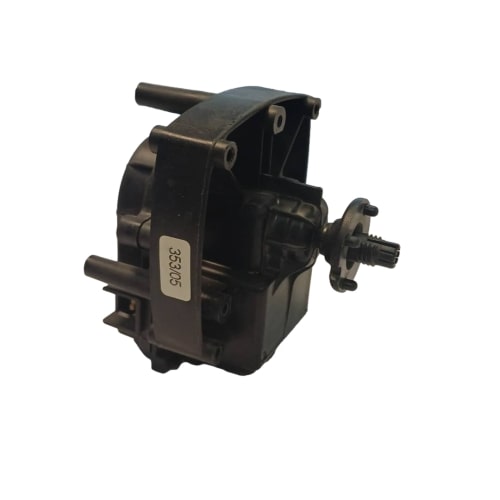

- پوسته و فریم یکپارچه: محفظه خارجی شامل براکت پلاستیکی مشکی و زائده‌های لوله‌ای در بالا و پایین جهت تثبیت در جایگاه فابریک داخل یونیت یخچال است.

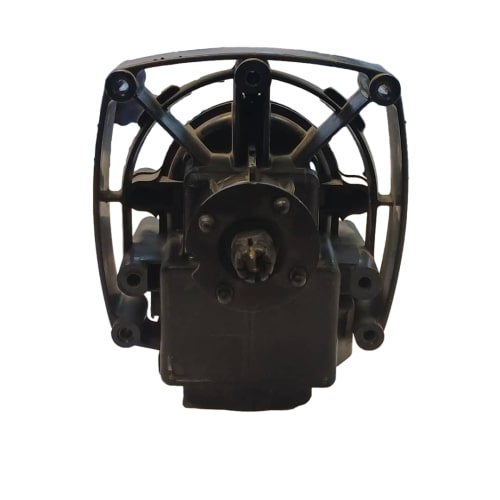

- اتصال استاندارد پروانه: محور دارای کفی دایره‌ای ۳ پین کمکی و خارهای مرکزی برای جلوگیری از لغزش پروانه فن حین چرخش است.
علائم خرابی و نیاز به تعویض
- کاهش محسوس سرمایش کابین یخچال یا فریزر با وجود کارکرد یکسره یا نرمال کمپرسور.
- عدم چرخش پروانه فن در زمان فعال بودن سیکل سرمایش و بازگشت برق به موتور.
- ایجاد صدای ناهنجار، زوزه یا لق‌لق در پشت دیواره داخلی کابین به دلیل فرسایش بوش‌ها یا تاب برداشتن محور.
- داغ شدن بیش از حد بدنه موتور و قطع مکرر عملکرد فن توسط مدار محافظ حرارتی.
- شکستگی یا ساییدگی نشیمنگاه پروانه فن و خلاص چرخیدن محور نسبت به پره‌ها.
راهنمای تشخیص پیش از خرید

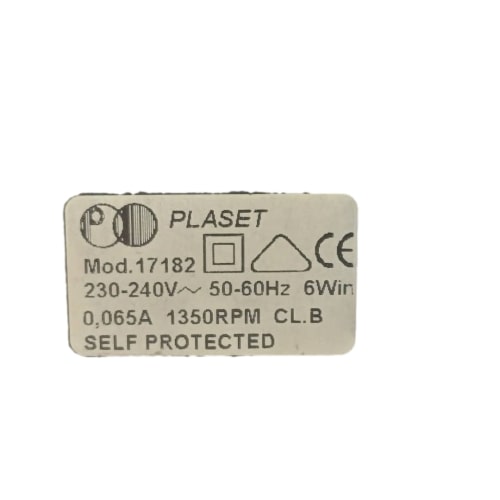

- بررسی برچسب پلاک: ولتاژ کاری (۲۳۰-۲۴۰ ولت)، توان (۶ وات) و کد Mod. 17182 روی پلاک قطعه سوخته را بررسی نمایید.
- بررسی ابعاد و پایه‌های فریم: زائده‌های نگه‌دارنده و محل بست‌های فریم پلاستیکی را با نمونه فابریک مقایسه کنید.
- بررسی ساختار هاب و شافت: شیارهای نشیمن پروانه و پایه‌های نگه‌دارنده پین روی فلنج را با پروانه فابریک دستگاه تطبیق دهید.
- تطبیق نوع ولتاژ (AC در برابر DC): این مدل ۲۲۰-۲۴۰ ولت متناوب است؛ آن را با موتورهای ۱۲ ولت یا ۲۴ ولت دی‌سی جایگزین نکنید.
جعبه مشاوره تخصصی هوم پارتینو
💬 نیاز به اطمینان از سازگاری کامل قطعه دارید؟
پیش از ثبت نهایی سفارش، جهت جلوگیری از خرید اشتباه:
۱. تصویر واضح از پلاک و برچسب موتور قبلی
۲. عکس از پایه‌ها، فریم و سوکت اتصالات
۳. تصویر برچسب مشخصات مدل دستگاه (واقع بر روی دیواره داخلی یا پشت یخچال)
را برای کارشناسان فنی ما ارسال نمایید تا در سریع‌ترین زمان بررسی و تایید گردد.
راهنمای نصب ایمن
- قطع کامل برق: قبل از باز کردن قاب‌ها، دوشاخه یخچال را حتماً از پریز برق جدا کنید.
- دسترسی به محفظه فن: فلاپ‌ها یا پوشش داخلی دیواره یخچال را با احتیاط باز کنید تا به موتور فن دسترسی پیدا کنید.
- جداسازی فن قدیمی: سوکت برق را جدا کرده و بست‌ها یا پیچ‌های فریم پلاستیکی را باز نمایید. پروانه را بدون اعمال فشار بیش از حد و اهرم نامناسب بیرون بکشید.
- جای‌گذاری موتور جدید: موتور PLASET Mod. 17182 را در نشیمنگاه قرار داده و از هم‌محور بودن زائده‌ها با خارهای بدنه اطمینان حاصل کنید.
- نصب پروانه و تست دستی: پروانه را روی هاب محکم کنید و با دست بچرخانید تا مطمئن شوید پره‌ها به هیچ نقطه‌ای گیر نمی‌کنند.
- اتصال سوکت و بستن قاب: کانکتور برق را جا بزنید، قاب دستگاه را ببندید و یخچال را به برق متصل کنید.
نکات کلیدی خرید
- حتماً کد Mod. 17182 و توان 6W را با نمونه بازشده مقایسه فرمایید.
- توجه فرمایید این قطعه با ولتاژ برق شهری ۲۳۰ الی ۲۴۰ ولت AC کار می‌کند.
- برند سازنده پلاک PLASET است؛ بنابراین برای سایر مدل‌ها یا برندهایی که از این کد پلتفرم استفاده می‌کنند نیز قابل انطباق است.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
- روش‌های مختلف ارسال با پست، تیپاکس و باربری؛
- ضمانت ترب؛
- پروانه کسب؛
- ضمانت مرجوعی طبق شرایط فروشگاه؛
- تنوع بالای قطعات؛
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
- پشتیبانی فعال قبل و بعد از خرید.
-
انواع فن یخچال
1. فن اواپراتور (فن سرمایش):
- وظیفه: گردش هوا در محفظه یخچال
- محل نصب: پشت پنل داخلی یخچال
- ویژگی‌ها:
- معمولاً 3 تا 6 پره دارد
- سرعت متغیر در مدل‌های جدید
- جنس پره‌ها از پلاستیک مقاوم یا فلزی
2. فن کندانسور (فن کمپرسور):
- وظیفه: خنک‌کردن کمپرسور و کندانسور
- محل نصب: پشت یخچال، نزدیک کمپرسور
- ویژگی‌ها:
- مقاوم در برابر دمای بالا
- معمولاً 5 تا 9 پره دارد
- جنس پره‌ها معمولاً فلزی
3. فن نوفراست (در مدل‌های بدون برفک):
- وظیفه: ذوب برفک‌های تشکیل شده
- محل نصب: نزدیک اواپراتور
- ویژگی‌ها:
- قدرت کمتر نسبت به فن‌های دیگر
- کارکرد دوره‌ای
سوال پر تکرار:
قیمت فن یخچال ایستاده چقدر است؟
قیمت موتور فن یخچال ایستاده چقدر است؟
پاسخ: به عوامل زیادی از جمله برند ، سیم پیچ، قدرت موتور و ... بستگی دارد
برای مشاهده تمام موتور فن ها اینجا کلیک کنید
محصولات مرتبط
- پروانه فن اواپراتور یخچال فابریک
- موتور فن‌های سری YJF و الکتروژن
- سنسور دمای دیفراست و ترموفیوز اواپراتور
- المنت حرارتی دیفراست یخچال
پرسش‌های متداول (FAQ)
این موتور برای چه مدل یخچال‌هایی قابل استفاده است؟
برای تمامی مدل‌های یخچال که مشخصات فنی موتور فن آن‌ها شامل برند PLASET مدل Mod. 17182، ولتاژ ۲۳۰-۲۴۰ ولت و توان ۶ وات با این قالب فریم باشد.
عبارت SELF PROTECTED روی موتور به چه معناست؟
این مشخصه نشان‌دهنده دارا بودن سیستم حفاظت داخلی است که در اثر افزایش بیش از حد دما یا قفل شدن پروانه، مانع از سوختن کامل سیم‌پیچ و اتصال کوتاه می‌شود.
آیا دور موتور (1350RPM) برای چرخش پروانه کافی است؟
بله، دور نامی ۱۳۵۰ دور در دقیقه سرعت استاندارد تعیین‌شده سازنده برای خنک‌کاری مناسب و ایجاد جریان هوای بهینه بدون ایجاد نویز اضافه است.
تفاوت این موتور با موتورهای DC چیست؟
این موتور مستقیماً با ولتاژ ۲۳۰-۲۴۰ ولت AC کار می‌کند، در حالی که موتورهای DC با ولتاژ مستقیم (نظیر ۱۲ ولت یا ۱۵ ولت) تغذیه می‌شوند و به هیچ وجه نباید به جای یکدیگر استفاده شوند.
جمع‌بندی و ثبت سفارش
موتور فن یخچال PLASET مدل Mod. 17182 با توان مصرفی ۶ وات، دور نامی ۱۳۵۰RPM و کلاس حفاظتی Self Protected، گزینه‌ای مهندسی‌شده و بهینه برای تعویض قطعه آسیب‌دیده و بازگرداندن سیستم برودت یخچال به حالت استاندارد است. برای دریافت مشاوره و خرید مطمئن، مشخصات قطعه خود را با اطلاعات درج‌شده تطبیق دهید یا با پشتیبانی هوم پارتینو ارتباط برقرار کنید.
