معرفی کوتاه

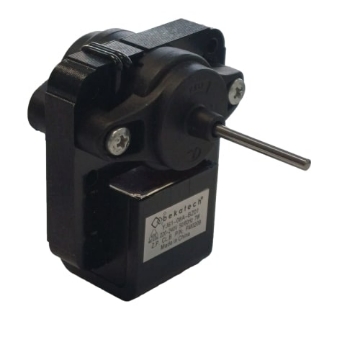

موتور فن اواپراتور بکاتک (BEKATECH) با پارت نامبر FM0209 (نسخه بستهبندی FM0209-K) و مدل فنی YJ61-08A-BZ01، یک موتور فن AC یونیورسال (Universal / Adaptable) مخصوص تعویض فن کندانسور یخچالهای الکترواستیل (Electrostil) و سایر برندهای همساخت است. این قطعه با بدنه فلزی مقاوم مشکی، ولتاژ نامی ۲۲۰ تا ۲۴۰ ولت، توان مصرفی تنها ۷ وات، پشتیبانی از فرکانس ۵۰/۶۰ هرتز و دارا بودن نشان استاندارد ایمنی VDE، وظیفه دمش هوای خنک بر روی کویلهای کندانسور (خنککننده کمپرسور) را برای افزایش بازدهی سرمایش و افزایش طول عمر کمپرسور بر عهده دارد. اتصالات این موتور بهصورت شستپر (Blade / Spade) فابریک با دو سوکت فشاری عرضه میشود تا نصب آن بدون نیاز به لحیمکاری انجام گیرد.
کاربرد محصول
- خنکسازی کندانسور (Condenser Cooling): به گردش درآوردن هوای خنک روی لولههای کندانسور پشتی یخچال جهت تخلیه سریع حرارت مبرد و کاهش دمای گاز برگشتی.
- افزایش راندمان کمپرسور: با خنکتر شدن کندانسور، فشار سیستم کاهش یافته و کمپرسور با استرس کمتر کار میکند؛ نتیجه آن بالا رفتن بازدهی سرمایش و کاهش مصرف برق است.
- جلوگیری از داغ شدن و قطع کمپرسور: جلوگیری از عملکرد مکرر رله و ترموپروتکشن (قطع و وصل ناگهانی کمپرسور) در اثر گرمای بیش از حد.
- سازگاری یونیورسال: بهعنوان قطعه جایگزین (Adaptable / Universal) برای فن کندانسور یخچالهای الکترواستیل و دیگر مدلهای دارای فن شفت بلند AC با ابعاد و توان مشابه (7W، 220-240V).
توضیح فنی
موتور فن کندانسور FM0209 از خانواده موتورهای القایی تکفاز AC با ساختار سایهپل (Shaded Pole) است که به دلیل سادگی ساختار، عدم نیاز به خازن راهانداز و دوام بالا در دمای محیطی بالا، انتخاب رایج سازندگان یخچال برای بخش کندانسور محسوب میشود. بدنه فلزی مشکی این موتور علاوه بر استحکام مکانیکی، بهعنوان هیتسینک عمل کرده و گرمای سیمپیچ را دفع میکند.
سیمپیچ موتور طبق کلاس عایقی B (Z.P. CL.B) طراحی شده است؛ این کلاس عایقی تحمل حرارت بالایی برای کارکرد مداوم در مجاورت هوای گرم خروجی از کمپرسور را فراهم میکند. ولتاژ نامی ۲۲۰ تا ۲۴۰ ولت با فرکانس دوگانه ۵۰/۶۰ هرتز، امکان استفاده از این موتور را در شبکه برق ایران و سایر کشورها بدون نگرانی از نوسانات ولتاژ فراهم میآورد. اتصالات برق از طریق دو ترمینال شستپر استاندارد و سوکتهای فشاری فابریک صورت میگیرد که ایمنی اتصال را در برابر لرزش تضمین میکند.
علائم خرابی احتمالی
- داغ شدن بیش از حد کمپرسور و قطع و وصل مکرر آن (کلیک رله): خروج از کار فن کندانسور باعث تجمع حرارت در کمپرسور و عملکرد ترموپروتکشن میشود.
- افت محسوس بازدهی سرمایش یخچال با وجود کارکرد کمپرسور: عدم تخلیه حرارت کندانسور، فشار سمت پر فشار را بالا برده و سرمادهی کاهش مییابد.
- چرخش سخت یا قفل شدن پروانه فن: سایش بوشهای برنزی/فلزی شفت و خشک شدن روانکاری در اثر حرارت و گرد و غبار.
- صدای وزوز، لرزش یا تپش در پشت یخچال: خوردگی بلبرینگ یا لقی شفت موتور فن.
- قطع کامل موتور و بیصدایی فن: سوختن سیمپیچ یا قطع اتصالات شستپر در اثر اکسیداسیون و حرارت.
راهنمای تشخیص قبل از خرید
۱. بررسی نوع ولتاژ: مطمئن شوید فن کندانسور یخچال شما از نوع AC برق شهر (220-240V) است و نه موتورهای DC برد کنترلی؛ این قطعه به هیچوجه جایگزین فنهای اواپراتور DC (مثل 9.75V یا 12V) نیست.
۲. تطبیق ابعاد و طول شفت: قطر و طول شفت، ابعاد بدنه و محل سوراخهای پیچ نگهدارنده را با موتور قبلی مقایسه کنید.
۳. بررسی توان و جهت چرخش: توان ۷ وات و ابعاد پروانه سازگار، بازدهی دمش کندانسور را حفظ میکند.
۴. بررسی نوع اتصال: اگر فن قبلی دارای دو پایه شستپر است، سوکتهای فشاری همراه قطعه بدون نیاز به تغییر سیمکشی قابل استفاده خواهند بود.
باکس مشاوره رایگان
آیا مطمئن نیستید که فن کندانسور یخچال الکترواستیل شما با این موتور یونیورسال سازگار است؟
پیش از ثبت سفارش، عکس موتور فن معیوب، پروانه فن و برچسب مدل یخچال را برای کارشناسان «هوم پارتینو» ارسال کنید تا سازگاری ابعادی، ولتاژی و اتصالات بهصورت کاملاً رایگان بررسی و تایید گردد.
راهنمای نصب ایمن
۱. قطع کامل برق: دوشاخه یخچال را از پریز خارج کنید؛ فن کندانس پریز خارج کنید؛ فن کندانسور مستقیمالت متصل است و خطر برقگرفتگی جدی است.
۲. دسترسی به فن: یخچال را از دیوار فاصله داده و دربوش محافظ فن (یا قاب پشتی) را باز کنید.
۳. تمیزکاری کندانسور: پیش از تعویض موتور، گرد و غبار روی لولهها و فینهای کندانسور را با برس یا جاروبرقی تمیز کنید تا راندمان دمش به حداکثر برسد.
۴. جایگذاری موتور جدید: موتور بکاتک را با پیچها روی براکت فیکس کرده و پروانه را روی شفت نصب کنید؛ دقت کنید پروانه با بدنه یا قاب برخورد نداشته باشد.
۵. اتصال سوکتها: دو سوکت فشاری را روی پایههای شستپر جا بزنید و مطمئن شوید اتصالات محکم و دور از لبههای تیز و لولههای داغ کمپرسور هستند. سپس قاب محافظ را ببندید و دستگاه را تست کنید.
نکات خرید
- استاندارد ایمنی VDE: این موتور دارای نشان استاندارد اروپایی VDE (REG.-NR. D720) است که تضمینی برای کیفیت عایقی سیمپیچ و ایمنی برقگرفتگی محسوب میشود.
- دقت در ولتاژ AC و عدم استفاده DC: از نصب این موتور AC بهجای فنهای اواپراتور DC برد کنترلی اکیداً خودداری کنید؛ این دو قطعه نقش و ولتاژ کاملاً متفاوتی دارند.
- کیفیت سیمپیچ کلاس B: انتخاب موتور با کلاس عایقی B مانع از سوختن سیمپیچ در اثر هوای گرم پشت یخچال و افزایش عمر قطعه میشود.
- پکیج کامل سوکتدار: عرضه همراه با دو سوکت فشاری فابریک، نصب را بدون لحیمکاری و شیرینگ حرارتی ممکن میسازد.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
- روشهای مختلف ارسال با پست، تیپاکس و باربری؛
- ضمانت ترب؛
- پروانه کسب؛
- ضمانت مرجوعی طبق شرایط فروشگاه؛
- تنوع بالای قطعات؛
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
- پشتیبانی فعال قبل و بعد از خرید.
-
انواع فن یخچال
1. فن اواپراتور (فن سرمایش):
- وظیفه: گردش هوا در محفظه یخچال
- محل نصب: پشت پنل داخلی یخچال
- ویژگیها:
- معمولاً 3 تا 6 پره دارد
- سرعت متغیر در مدلهای جدید
- جنس پرهها از پلاستیک مقاوم یا فلزی
2. فن کندانسور (فن کمپرسور):
- وظیفه: خنککردن کمپرسور و کندانسور
- محل نصب: پشت یخچال، نزدیک کمپرسور
- ویژگیها:
- مقاوم در برابر دمای بالا
- معمولاً 5 تا 9 پره دارد
- جنس پرهها معمولاً فلزی
3. فن نوفراست (در مدلهای بدون برفک):
- وظیفه: ذوب برفکهای تشکیل شده
- محل نصب: نزدیک اواپراتور
- ویژگیها:
- قدرت کمتر نسبت به فنهای دیگر
- کارکرد دورهای
سوال پر تکرار:
قیمت فن یخچال ایستاده چقدر است؟
قیمت موتور فن یخچال ایستاده چقدر است؟
پاسخ: به عوامل زیادی از جمله برند ، سیم پیچ، قدرت موتور و ... بستگی دارد
برای مشاهده تمام موتور فن ها اینجا کلیک کنید
محصولات و مقالات مرتبط
- موتور فن اواپراتور یخچال الکترواستیل
- ترموفیوز و سنسور دیفراست یخچال الکترواستیل
- رله استارت و اولور کمپرسور یخچال
- مقاله تخصصی: «علت داغ شدن کمپرسور یخچال و نقش فن کندانسور در رفع آن»
سوالات متداول (FAQ)
آیا این موتور فن مخصوص یخچال الکترواستیل است؟
این قطعه بهصورت یونیورسال (Universal / Adaptable) توسط برند بکاتک عرضه میشود و بهعنوان جایگزین استاندارد فن کندانسور یخچالهای الکترواستیل و سایر برندهای دارای فن AC با ابعاد مشابه استفاده میگردد.
تفاوت موتور فن کندانسور با موتور فن اواپراتور چیست؟
فن کندانسور با برق شهر ۲۲۰ ولت AC کار کرده و هوای خنک را روی لولههای پشتی یخچال میدمد؛ اما فن اواپراتور معمولاً یک موتور DC با ولتاژ پایین (مانند 9.75V) است که سرما را داخل کابین توزیع میکند. این دو قطعه جایگزین یکدیگر نیستند.
آیا برای نصب این موتور به خازن نیاز است؟
خیر؛ این موتور از نوع القایی سایهپل (Shaded Pole) است و مانند موتورهای خازنی به خازن راهانداز نیاز ندارد.
نشانههای خرابی فن کندانسور چیست؟
گرم شدن شدید کمپرسور، قطع و وصل مکرر رله (صدای کلیک)، افت سرمایش یخچال و کار نکردن یا صدادار شدن فن پشت یخچال، مهمترین نشانههای خرابی این قطعه هستند.
جمعبندی و ثبت سفارش (CTA)
موتور فن کندانسور یخچال الکترواستیل برند **بکاترواستیل برند **بکاتارت نامبر FM0209 / FM0209-K، توان ۷ وات، استاندارد VDE و طراحی یونیورسال، راهکاری مطمئن برای جلوگیری از داغ شدن کمپرسور و بازگرداندن بازدهی کامل سرمایش یخچال شماست. برای مشاوره رایگان و ثبت سفارش این قطعه درجه یک وارداتی، همین حالا با کارشناسان «هوم پارتینو» در ارتباط باشید.
