معرفی اجمالی

موتور فن اواپراتور، قلب تپنده سیستم گردش هوای (Airflow) یخچال و فریزر است. این قطعه حیاتی وظیفه دارد تا سرمای تولید شده توسط کویل‌های اواپراتور را مکش کرده و به صورت یکنواخت در تمام طبقات کابین یخچال و فریزر توزیع کند. طول شافت در این موتور فن‌ها یک پارامتر فوق‌العاده مهم است؛ مدل شافت $3.5$ سانتی‌متر به طور خاص برای طراحی‌هایی در نظر گرفته شده که نیاز به فاصله دقیق پروانه فن (Impeller) از شبکه اواپراتور و قاب پلاستیکی (Shroud) دارند تا بدون برخورد و ایجاد صدای مزاحم، بالاترین حجم جابجایی هوا را ایجاد کنند.

کاربردها

انتقال و توزیع سریع هوای سرد از اواپراتور به داخل کابین یخچال و فریزر | جلوگیری از یخ‌زدگی و برفک زدن شدید کویل‌های اواپراتور (کمک به سیکل دیفراست) | حفظ تعادل و یکنواختی دما در تمامی طبقات دستگاه | افزایش راندمان کمپرسور با خنک‌سازی سریع‌تر محیط داخلی

ویژگی‌ها

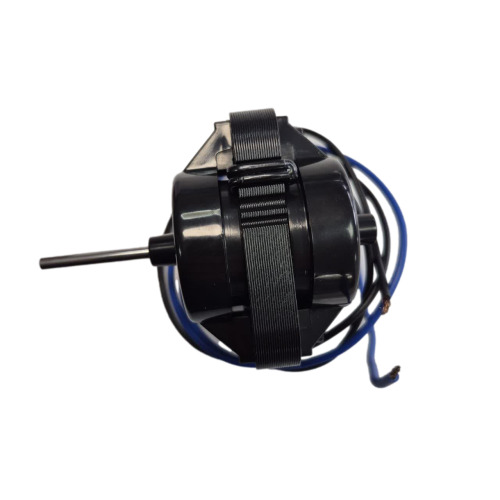

طول شافت دقیقاً $3.5$ سانتی‌متر برای قرارگیری بی‌نقص پروانه در تونل هوا | سیم‌پیچ تمام مس با لاک عایق حرارتی بالا جهت کارکرد مداوم | بوش و یاتاقان‌های خودکار (Self-lubricating) برای کاهش اصطکاک و کارکرد کاملاً بی‌صدا (Silent) | مقاوم در برابر رطوبت و تغییرات دمایی شدید محیط فریزر | نصب سریع و آسان بدون نیاز به تغییر در دیاق و پایه نگهدارنده

توضیح تخصصی

از منظر ترمودینامیک و سیالات، راندمان تبادل حرارتی در اواپراتور وابستگی مستقیمی به دبی هوای عبوری (CFM) دارد که توسط فن تامین می‌شود. طول شافت $3.5$ سانتی‌متری در این موتور تعیین‌کننده نقطه کانونی پروانه (Focal Point of Impeller) در مسیر ونتوری (Venturi) است. اگر شافت کوتاه‌تر یا بلندتر باشد، پروانه یا به کویل‌های یخ‌زده برخورد می‌کند یا در خارج از تونل هوا می‌چرخد که منجر به افت شدید مکش، گردابه‌های هوایی (Turbulence) و در نهایت گرم شدن کابین می‌شود. این موتورها بسته به مدل یخچال با ولتاژهای مستقیم $12V$ (DC) در سیستم‌های هوشمند یا متناوب $220V$ (AC) در سیستم‌های کلاسیک کار می‌کنند.

نشانه‌های خرابی

گرم شدن محفظه یخچال در حالی که فریزر هنوز سرد است (یا بالعکس) | شنیده شدن صدای ناهنجار، تق‌تق یا خِرخِر از پشت پنل داخلی فریزر | یخ‌زدگی غیرعادی و تجمع برفک سنگین روی کویل‌های اواپراتور | کارکرد بی‌وقفه و یکسره کمپرسور (به دلیل عدم افت دمای کابین) | روشن نشدن فن پس از اتمام سیکل دیفراست و استارت مجدد کمپرسور

علل خرابی

خرابی سیستم دیفراست (تایمر، ترمودیسک یا المنت) و پیشروی توده یخ به سمت پروانه فن که باعث گیرپاژ موتور می‌شود | خشک شدن روانکار بوش‌ها در اثر سرمای شدید و کارکرد طولانی‌مدت | نوسانات ولتاژ برق شبکه که موجب نیم‌سوز شدن سیم‌پیچ مسی می‌شود | نفوذ رطوبت به داخل استاتور و زنگ‌زدگی روتور و شافت

نکات خرید

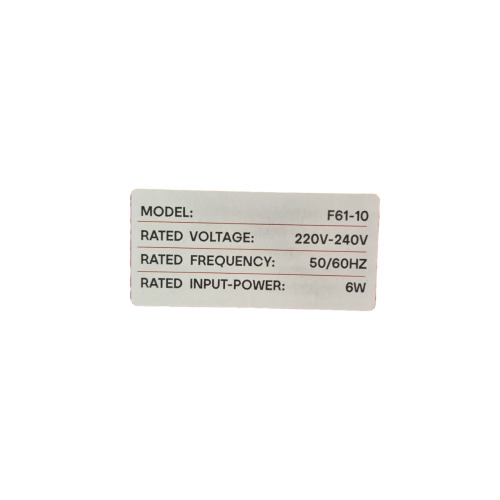

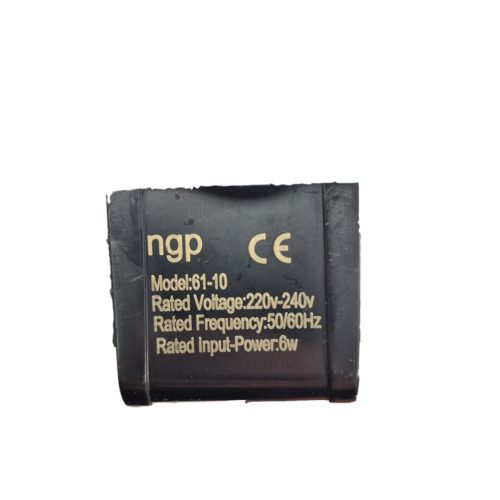

پیش از ثبت سفارش، حتماً قاب فن قبلی را باز کرده و طول شافت موتور سوخته را با خط‌کش اندازه بگیرید (باید دقیقاً $3.5$ سانتی‌متر باشد) | به ولتاژ کاری فن آسیب‌دیده ($12V$ یا $220V$) و جهت چرخش (چپ‌گرد یا راست‌گرد بودن پروانه) که معمولاً روی لیبل موتور درج شده است دقت فرمایید | ضخامت شافت (معمولاً $3$ الی $4$ میلی‌متر) را با سوراخ پروانه خود مطابقت دهید.

راهنمای نصب

هشدار ایمنی: پیش از هرگونه اقدام، دستگاه را کاملاً از برق بکشید | اگر اواپراتور پر از یخ است، ابتدا با استفاده از سشوار یا آب گرم (با احتیاط) یخ‌ها را آب کنید. هرگز با جسم نوک‌تیز یخ‌ها را نکنید تا کویل سوراخ نشود | پروانه را با ملایمت از شافت موتور قدیمی خارج کرده و روی شافت $3.5$ سانتی‌متری جدید فشار دهید. از اعمال ضربه با چکش به شافت جداً خودداری کنید زیرا باعث کج شدن شافت و خارج شدن روتور از بالانس می‌شود | پس از نصب فن روی دیاق، پروانه را با دست بچرخانید تا مطمئن شوید به سیم‌ها یا قاب پلاستیکی گیر نمی‌کند.

1. انواع فن یخچال

   1. فن اواپراتور (فن سرمایش):

   • وظیفه: گردش هوا در محفظه یخچال
   • محل نصب: پشت پنل داخلی یخچال
   • ویژگی‌ها:
     • معمولاً 3 تا 6 پره دارد
     • سرعت متغیر در مدل‌های جدید
     • جنس پره‌ها از پلاستیک مقاوم یا فلزی

   2. فن کندانسور (فن کمپرسور):

   • وظیفه: خنک‌کردن کمپرسور و کندانسور
   • محل نصب: پشت یخچال، نزدیک کمپرسور
   • ویژگی‌ها:
     • مقاوم در برابر دمای بالا
     • معمولاً 5 تا 9 پره دارد
     • جنس پره‌ها معمولاً فلزی

   3. فن نوفراست (در مدل‌های بدون برفک):

   • وظیفه: ذوب برفک‌های تشکیل شده
   • محل نصب: نزدیک اواپراتور
   • ویژگی‌ها:
     • قدرت کمتر نسبت به فن‌های دیگر
     • کارکرد دوره‌ای

   سوال پر تکرار:
   قیمت فن یخچال ایستاده چقدر است؟
   قیمت موتور فن یخچال ایستاده چقدر است؟

   پاسخ: به عوامل زیادی از جمله برند ، سیم پیچ، قدرت موتور و ... بستگی دارد
   برای مشاهده تمام موتور فن ها اینجا کلیک کنید

مزایای هوم پارتینو

تأمین قطعات برودتی با بالاترین کیفیت و متریال درجه یک | تضمین اصالت فیزیکی و ابعاد دقیق مهندسی قطعات | بسته‌بندی مقاوم و ضدضربه برای جلوگیری از تاب برداشتن شافت در حین حمل‌ونقل | مشاوره فنی رایگان برای تکنسین‌ها جهت انتخاب صحیح نوع و ابعاد فن | ارسال سریع به سراسر ایران

پرسش و پاسخ

آیا می‌توانم به جای فن با شافت $3.5$ سانت، از فن با شافت بلندتر استفاده کنم و پروانه را جلوتر ببندم؟

خیر، این کار غیراصولی است. شافت بلندتر ممکن است به کاور پلاستیکی روی اواپراتور برخورد کند و همچنین لرزش (Vibration) پروانه در انتهای شافت بلندتر بیشتر است که منجر به تولید صدای آزاردهنده در سکوت شب و خرابی زودهنگام بوش‌ها می‌شود.

دلیل صدای زوزه کشیدن فن یخچال چیست؟

این صدا معمولاً به دلیل خشک شدن بوش‌های موتور فن یا سایش شافت رخ می‌دهد. تعویض موتور فن با یک نمونه باکیفیت و استاندارد این مشکل را به طور کامل برطرف می‌کند.

موتور فن نو را نصب کردم اما کار نمی‌کند، علت چیست؟

اگر موتور سالم است، باید میکروسوئیچ درب یخچال (که با باز شدن درب، فن را خاموش می‌کند) و همچنین خروجی ولتاژ از برد فرمان یا تایمر دیفراست توسط تکنسین بررسی شود.
