معرفی کوتاه

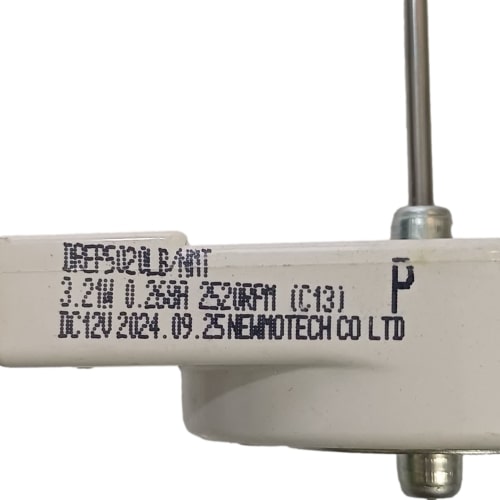

موتور فن اواپراتور یخچال DREP5020LB/MT ساخت شرکت NEWMOTECH CO LTD (کره جنوبی) است؛ این شرکت زیرمجموعه تأمین قطعات برند سامسونگ و تولیدکننده اصلی فن‌های فابریک یخچال‌های سامسونگ به شمار می‌رود. این موتور با ولتاژ DC 12 ولت، دور موتور ۲۵۲۰ دور بر دقیقه و توان مصرفی ۳.۲۴ وات، از نسل فن‌های سرامیکی (بلبرینگ سرامیکی) با سوکت پین‌دار است که در یخچال‌های سامسونگ نوار فریزر (مخصوصاً مدل‌های دوو / دومیتی و طرح سامسونگ) نصب می‌شود. مشخصات دقیق روی بدنه موتور به شکل زیر حک شده است:

 کاربرد قطعه

• فن اواپراتور (مخزن سرما) یخچال‌های سامسونگ، دوو و دومیتی (DIY) دارای برد الکترونیکی و سیستم No Frost
• تأمین دمش هوای سرد از اواپراتور به محفظه فریزر و برقراری گردش یکنواخت برودت در کابین‌ها
• برطرف‌کننده مشکل «حبس سرما»، کار نکردن دمش داخل فریزر و صدای تق‌تق یا زوزه از پشت پنل اواپراتور

⚠️ نکته مهم: این موتور از نوع DC 12 ولت است و مانند فن‌های قدیمی ۲۲۰ ولت مستقیماً به برق شهری وصل نمی‌شود؛ تغذیه آن از طریق خروجی ۱۲ ولت برد الکترونیک یخچال (درایور فن) تأمین می‌گردد.

 توضیح فنی

موتور فن DREP5020LB/MT بر اساس ساختار موتور DC Brushless (بدون جاروبک) طراحی شده است؛ یعنی به‌جای زغال و کلکتور، از میدان مغناطیسی الکترونیکی و مدار درایو یکپارچه داخل بدنه استفاده می‌کند. این معماری باعث حذف اصطکاک مکانیکی جاروبک، کاهش چشمگیر نویز صوتی، داغ‌کردن و عمر مفید به‌مراتب طولانی‌تر نسبت به فن‌های AC کلاسیک شده است.

نکته فنی برجسته این مدل، استفاده از بلبرینگ سرامیکی (Ceramic) است؛ سرامیک در برابر رطوبت دائمی محفظه اواپراتور، خوردگی و خشکی روانکاری مقاومت بسیار بالاتری دارد و مشکل رایج «گیرپاژ شافت و صدای تق‌تق» که در فن‌های بوش فلزی معمول است، در این نسخه به حداقل رسیده است.

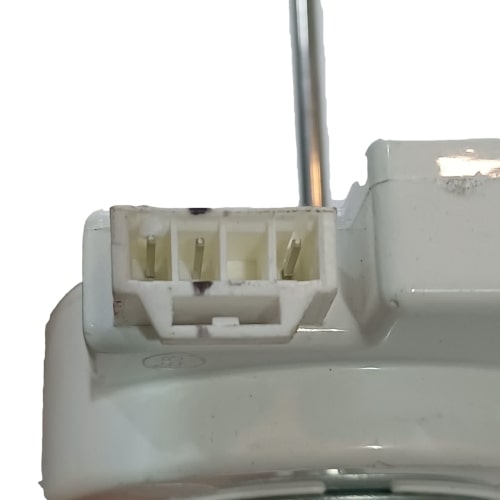

سوکت ۳ پین این موتور شامل دو سیم تغذیه (۱۲V و GND) و یک سیم بازخورد دوران (FG) است که به برد اصلی یخچال اجازه می‌دهد وضعیت چرخش فن را پایش کند؛ در صورت ایست فن، برد دستگاه فرایند دیفراست یا هشدار خطا را فعال می‌کند. همین موضوع اهمیت استفاده از موتور فابریک کره‌ای با امپدانس و منطق درایو دقیقاً منطبق را دوچندان می‌کند.

 علائم خرابی احتمالی

• قطع یا افت شدید سرمای محفظه فریزر با وجود کارکرد سالم کمپرسور
• صدای زوزه، سوت یا تق‌تق ناهنجار از پشت پنل اواپراتور (معمولاً ناشی از خشکی بیرینگ)
• گیرپاژ کامل پروانه فن و توقف گردش هوا
• ثبت خطای فن یا عدم انجام فرایند دیفراست در نمایشگر یخچال
• عدم چرخش یا چرخش ناپایدار و لرزش شدید پروانه پس از روشن شدن یخچال

 راهنمای تشخیص قبل از خرید

1. بررسی ولتاژ فابریک: حتماً لیبل روی موتور قدیمی را ببینید؛ اگر عبارت DC12V حک شده باشد، این موتور گزینه صحیح است. فن‌های ۲۲۰ ولت AC با این قطعه تفاوت ماهوی دارند.
2. تطبیق کد مدل: عبارت روی بدنه موتور قبلی (نظیر DREP5020LB، DREP5020 یا سری‌های مشابه) را با کد DREP5020LB/MT مقایسه کنید.
3. تطبیق سوکت و تعداد پین: سوکت این موتور ۳ پینه است؛ مدل قدیمی را از نظر تعداد پین و شکل کلید (Latch) سوکت تطبیق دهید.
4. اندازه شافت و قطر بدنه: طول و قطر میله فلزی و قطر قرقره بدنه (نزدیک به ۵ سانتی‌متر) را با موتور قبلی سنجیده و از قرارگیری پروانه در داکت هوا مطمئن شوید.

 باکس مشاوره رایگان

 در تشخیص مدل ولتاژ (۱۲ ولت DC یا ۲۲۰ ولت AC) یا تطبیق کد فن یخچال سامسونگ خود شک دارید؟

برای اطمینان از خرید صحیح و جلوگیری از هدر رفتن هزینه، عکس واضح از لیبل مشخصات موتور فن معیوب و همچنین پلاک مدل یخچال خود را برای کارشناسان «هوم پارتینو» بفرستید تا دقیق‌ترین قطعه سازگار به شما معرفی گردد.

 راهنمای نصب ایمن

1. پیش از هر اقدامی، دوشاخه برق یخچال را از پریز جدا کنید و چند دقیقه صبر نمایید تا خازن‌های برد دشارژ شوند.
2. قاب داخلی فریزر و پنل محافظ اواپراتور را باز کرده و فوم عایق و ترموسنسورهای مجاور را با احتیاط کنار بگذارید.
3. پروانه فن را بدون خمش به‌صورت مستقیم از روی شافت بیرون بکشید (به قفل گیره‌ای پروانه دقت کنید).
4. سوکت ۳ پین موتور قبلی را از محل اتصال به برد باز کرده و پیچ‌های براکت نگه‌دارنده را باز کنید.
5. موتور جدید DREP5020LB/MT را روی براکت ببندید و سوکت را تا شنیدن صدای قفل‌شدگی کامل جا بزنید.
6. پروانه را روی شافت قرار داده و بررسی کنید چرخش آزاد و بدون برخورد با بدنه انجام شود.
7. یخچال را به برق متصل و عملکرد دمش و بی‌صدا بودن فن را پیش از بستن نهایی قاب کنترل کنید.

 نکات خرید

• موتور ۱۲ ولت این سری حتماً باید با سوکت ۳ پین برد یخچال شما تطبیق داده شود؛ اتصال اشتباه پین‌ها می‌تواند به برد اصلی آسیب بزند.
• نسخه سرامیکی (LB) در برابر رطوبت و گیرپاژ مقاومت بسیار بالاتری نسبت به نسخه‌های بوش فلزی دارد و انتخابی اقتصادی‌تر برای کارکرد طولانی‌مدت است.
• اصل بودن کالای کره‌ای (NEWMOTECH با تاریخ ساخت و کد سری C13 روی بدنه) تضمین‌کننده منطق درایو دقیقاً منطبق با برد سامسونگ است.

 مزایای خرید از هوم پارتینو

• مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
• روش‌های مختلف ارسال با پست، تیپاکس و باربری؛
• ضمانت ترب؛
• پروانه کسب؛
• ضمانت مرجوعی طبق شرایط فروشگاه؛
• تنوع بالای قطعات؛
• ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
• پشتیبانی فعال قبل و بعد از خرید.

1. انواع فن یخچال

   1. فن اواپراتور (فن سرمایش):

   • وظیفه: گردش هوا در محفظه یخچال
   • محل نصب: پشت پنل داخلی یخچال
   • ویژگی‌ها:
     • معمولاً 3 تا 6 پره دارد
     • سرعت متغیر در مدل‌های جدید
     • جنس پره‌ها از پلاستیک مقاوم یا فلزی

   2. فن کندانسور (فن کمپرسور):

   • وظیفه: خنک‌کردن کمپرسور و کندانسور
   • محل نصب: پشت یخچال، نزدیک کمپرسور
   • ویژگی‌ها:
     • مقاوم در برابر دمای بالا
     • معمولاً 5 تا 9 پره دارد
     • جنس پره‌ها معمولاً فلزی

    فن نوفراست (در مدل‌های بدون برفک):

   • وظیفه: ذوب برفک‌های تشکیل شده
   • محل نصب: نزدیک اواپراتور
   • ویژگی‌ها:
     • قدرت کمتر نسبت به فن‌های دیگر
     • کارکرد دوره‌ای

   سوال پر تکرار:
   قیمت فن یخچال ایستاده چقدر است؟
   قیمت موتور فن یخچال ایستاده چقدر است؟

   پاسخ: به عوامل زیادی از جمله برند ، سیم پیچ، قدرت موتور و ... بستگی دارد
   برای مشاهده تمام موتور فن ها اینجا کلیک کنید

 محصولات و مقالات مرتبط

• پروانه فن اواپراتور یخچال سامسونگ و دوو
• سنسور دیفراست و ترموفیوز یخچال سامسونگ
• سنسور اواپراتور و سنسور محفظه فریزر
• مقاله آموزشی: «علت کار نکردن فن یخچال سامسونگ و روش تست فن ۱۲ ولت DC چیست؟»

 سوالات متداول (FAQ)

 آیا این موتور فن مستقیماً به برق ۲۲۰ ولت وصل می‌شود؟

خیر؛ این قطعه یک موتور DC 12 ولت است و باید از طریق خروجی ۱۲ ولت برد الکترونیک یخچال تغذیه شود. اتصال مستقیم به برق شهری، موتور و برد را می‌سوزاند.

 تفاوت نسخه سرامیکی (LB) با نسخه‌های معمولی چیست؟

در نسخه سرامیکی، بیرینگ شافت از جنس سرامیک است که در برابر رطوبت و خشکی روانکاری مقاوم‌تر است و عمر مفید و بی‌صدا بودن بیشتری ارائه می‌دهد.

 اگر موتور قدیمی من سوکت ۲ پینه یا ۴ پینه باشد چه کنم؟

این مدل مخصوص سوکت ۳ پین است. برای تطبیق دقیق سوکت، ولتاژ و کد مدل، عکس لیبل موتور فابریک خود را برای مشاوره رایگان به هوم پارتینو ارسال کنید.

 این فن با کدام برندها سازگار است؟

اصولاً برای یخچال‌های سامسونگ و طرح‌های دوو/دومیتی که فن فابریک آن‌ها سری DREP با تغذیه ۱۲ ولت DC است؛ نهایی‌شدن سازگاری نیازمند تطبیق کد مدل روی موتور قبلی است.

 جمع‌بندی و CTA

موتور فن یخچال سامسونگ ۱۲ ولت ۲۵۲۰ دور سرامیکی اصل کره‌ای NEWMOTECH مدل DREP5020LB/MT با توان ۳.۲۴ وات، جریان ۰.۲۸ آمپر، بیرینگ سرامیکی و سوکت ۳ پین، قطعه‌ای فابریک و منطبق با استانداردهای کارخانه سامسونگ برای برطرف کردن افت سرما و صداهای ناهنجار فن یخچال‌های نسل جدید است.

همین حالا این موتور فن اصل کره‌ای را با تضمین اصالت کالا و مشاوره فنی رایگان از هوم پارتینو سفارش دهید.
