معرفی کوتاه

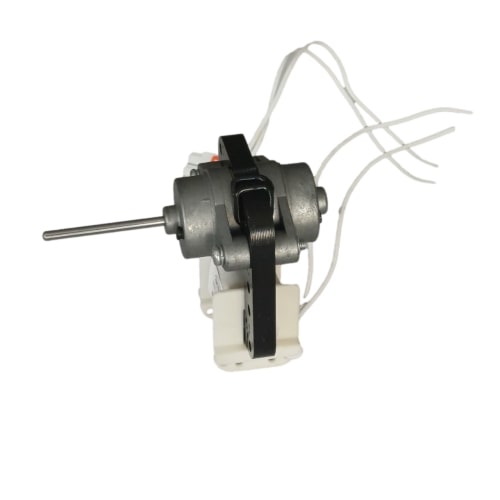

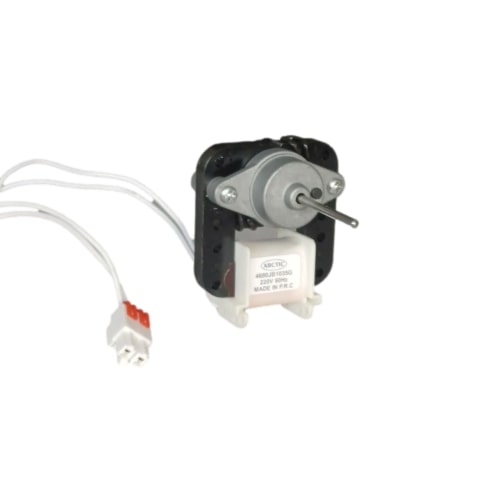

موتور فن کندانسور آرکتیک (ARCTIC) با پارت نامبر اختصاصی 4680JB1035G، یک الکتروموتور القایی تک‌فاز AC با کیفیت ساخت بالا و تطابق فابریک با پلتفرم یخچال‌های ال جی (LG) است. این قطعه مهندسی‌شده با ولتاژ کاری 220V و فرکانس 50Hz، دارای بوبین ایزوله‌شده درون پوسته محافظ سفید، فریم و براکت مهار مشکی، شفت استیل ضدزنگ و دسته سیم فابریک با کانکتور ۲ پین مجهز به ضامن فشاری قرمز (Red Locking Tab) می‌باشد. وظیفه محوری این موتور فن، به گردش درآوردن پروانه در بخش زیرین/پشت دستگاه (موتورخانه) جهت خنک‌کاری کویل کندانسور، تسریع انتقال حرارت گاز داغ مبرد خروجی از سرسیلندر کمپرسور و تثبیت پایداری عملکرد سیکل سرمایش یخچال ال جی است.
کاربرد محصول
- تهویه اجباری و تخلیه حرارت از کندانسور یخچال ال جی: برقراری جریان هوای یکنواخت و دمش روی لوله‌ها و پره‌های کندانسور واقع در کنار کمپرسور ال جی.
- تسهیل چرخه تقطیر (Condensation) مبرد: کاهش دمای گاز سوپرهیت دیسشارژ و تبدیل کامل آن به فاز مایع قبل از ورود به فیلتر درایر و لوله مویی.
- حفاظت حرارتی و جلوگیری از داغ شدن اورلود کمپرسور LG: جلوگیری از بالا رفتن دمای پوسته کمپرسور و ممانعت از قطعی مدار ناشی از عمل کردن کلید حرارتی (Overload Protector).
- تعویض و جایگزینی قطعه فرسوده: جایگزین فابریک برای موتورهای گیرپاژکرده، پر سر و صدا، نیم‌سوز یا سوخته کندانسور در انواع یخچال فریزرهای بالا-پایین، ساید بای ساید و دوقلوی ال جی با سیستم تغذیه ۲۲۰ ولت.
توضیح فنی
موتور فن کندانسور ARCTIC 4680JB1035G بر پایه مکانیزم قطب‌چاکدار (Shaded-Pole) عمل می‌کند؛ در این طراحی، یک یا چند حلقه اتصال کوتاه مسی بر روی گوشه هر قطب استاتور تعبیه شده که با ایجاد اختلاف فاز در شار مغناطیسی، میدان دوار مورد نیاز جهت استارت خودکار روتور قفس سنجابی را فراهم می‌سازد. به دلیل حذف کامل قطعات مکانیکی مستهلک‌شونده نظیر پلاتین گریز از مرکز، کلید استارت و خازن روغنی، این موتور قابلیت کارکرد طولانی‌مدت در محیط‌های گرم و غبارآلود محفظه کمپرسور یخچال ال جی را بدون افت گشتاور داراست.
شفت خروجی از متریال استیل سخت‌کاری‌شده و پولیش‌خورده تولید شده که درون بوش‌های آلیاژی خود‌روان‌کار (Self-lubricating Bushings) می‌چرخد؛ این ساختار اصطکاک را به حداقل رسانده و از ایجاد لقی شعاعی، نویز لرزشی و افزایش بار روی سیم‌پیچ جلوگیری می‌کند. سیم‌بندی استاتور دارای کلاس عایقی حرارتی منطبق بر شرایط کاری مدار کندانسور بوده و سوکت ۲ پین انتهای سیم با پین قرمز قفل‌شونده، اتصال مکانیکی و الکتریکی پایدار را حتی تحت ارتعاشات کارکرد کمپرسور تضمین می‌نماید.
علائم خرابی احتمالی
- داغی شدید و غیرعادی پوسته کمپرسور ال جی: عدم تبادل حرارتی در کندانسور باعث برگشت حرارت به کمپرسور و بالا رفتن دمای سیم‌پیچ آن می‌شود.
- شنیده شدن صدای تق‌تق ناشی از قطع اورلود کمپرسور: سنسور حرارتی/جریانی روی کمپرسور جهت محافظت، به صورت پی‌درپی مدار را قطع می‌کند.
- افت محسوس راندمان خنک‌سازی در کابین یخچال و فریزر: بالا ماندن فشار و دمای مبرد کندانسور، چرخه سرمایش را از تعادل خارج کرده و برودت افت می‌کند.
- صدای سوت، غرش، جیرجیر یا ارتعاش بدنه پشت دستگاه: خوردگی بوش‌ها، خشک شدن روان‌کار داخلی، تاب برداشتن محور شفت یا انباشت پرز.
- سفت شدن یا قفل شدن کامل (گیرپاژ) چرخش پروانه با دست: رسوب دوده و پرز بر روی شفت یا خرابی ساختار داخلی بوش‌های نگه‌دارنده.
- عدم چرخش فن علیرغم اتصال برق ۲۲۰ ولت: قطع شدن فیوز حرارتی داخل سیم‌پیچ یا سوختن کامل بوبین در اثر حرارت مداوم.
راهنمای تشخیص قبل از خرید

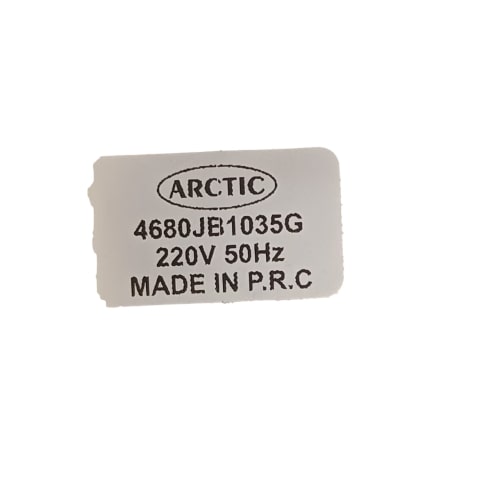

۱. بررسی پارت نامبر و تطابق با ال جی: کد فنی 4680JB1035G یکی از کدهای فابریک شناخته‌شده برای فن‌های کندانسور ال جی است؛ آن را با پارت درج‌شده روی فن فرسوده تطبیق دهید.
۲. بررسی ولتاژ کاری (تفاوت AC و DC): حتماً دقت فرمایید این موتور با برق متناوب 220V AC کار می‌کند؛ برخی مدل‌های جدیدتر ال جی از فن‌های ۱۲ یا ۱۳ ولت DC (با ۳ یا ۴ سیم) استفاده می‌کنند که این مدل به جای آن‌ها قابل نصب نیست.
۳. تطابق سوکت برق و ضامن قرمز: ساختار کانکتور ورودی برق فابریک دستگاه را بررسی کنید تا دارای ۲ خانه و زبانه چفت‌شونده باشد.
۴. بررسی ابعاد شفت و پروانه: قطر و طول شفت این موتور استاندارد بوده و به صورت فابریک پروانه فن‌های کندانسوری ال جی روی آن پرس و فیکس می‌شود.
باکس مشاوره رایگان
در انتخاب موتور فن متناسب با مدل دقیق یخچال ال جی خود تردید دارید؟
تصویر پلاک مشخصات فنی یخچال (لیبل داخل کابین یا پشت دستگاه) و عکس موتور فن معیوب را همراه با نمای سوکت سیم‌کشی برای تیم پشتیبانی «هوم پارتینو» ارسال نمایید تا نوع ولتاژ (AC یا DC)، کد فنی و سازگاری فیزیکی قطعه به‌صورت کاملاً رایگان و تخصصی بررسی شود.
راهنمای نصب ایمن
۱. ایمنی و قطع برق: دوشاخه برق اصلی یخچال ال جی را حتماً از پریز جدا کنید؛ کار روی مدارهای ۲۲۰ ولت در صورت وجود ولتاژ خطر جانی به همراه دارد.
۲. دسترسی به بخش زیرین/پشت (کمپرسور): صفحه فلزی یا شبکه مشبک تهویه پشت یخچال را باز کرده و محفظه کندانسور را با برس نرم یا هوای فشرده از گردوغبار و پرز انباشته پاک کنید.
۳. جداسازی موتور قدیمی: زبانه قرمز ضامن سوکت را آزاد کرده و کانکتور را جدا کنید. پروانه فن را با کشیدن مستقیم در امتداد محور شفت بیرون بکشید و پیچ‌های پایه مهار مشکی را باز کنید.
۴. مونتاژ موتور جدید آرکتیک: موتور ARCTIC مدل 4680JB1035G را در جهت صحیح بر روی براکت قرار داده و پیچ‌ها را ببندید. پروانه را روی شفت استیل فشار دهید تا کاملاً جا بیفتد.
۵. تست دوران دستی: پروانه را با دست بچرخانید تا اطمینان یابید پره‌ها به لوله‌های مسی کندانسور، شاسی یا بدنه دستگاه سایش ندارند.
۶. اتصال کانکتور: سوکت فابریک ۲ پین را وصل نموده و از جا افتادن ضامن قرمز مطمئن شوید. مسیر سیم‌ها را با بست مهار کنید تا در مجاورت لوله داغ تخلیه کمپرسور قرار نگیرند.
۷. بستن درب پشت و راه‌اندازی: توری محافظ را بسته، برق را وصل نموده و عملکرد کم‌صدا و دمش باد مناسب به سمت لوله‌های کندانسور را کنترل فرمایید.
نکات خرید
- تضمین سلامت حرارتی کمپرسور: کیفیت سیم‌پیچ و بوش‌های موتور برند ARCTIC از تحمیل بار اضافه و داغ شدن موتور یخچال جلوگیری می‌کند.
- تطابق پارت نامبر فابریک ال جی (4680JB1035G): نصب سریع بدون نیاز به سوراخ‌کاری پایه یا تغییرات سیم‌کشی.
- کانکتور ۲ پین ضامن‌دار قرمز فابریک: برقراری اتصال محکم و ایزوله در برابر تکان‌ها و ارتعاشات موتورخانه یخچال.
- سازگاری کامل با فرکانس 50Hz ایران: دور نامی پایدار بدون ایجاد لرزش‌های هارمونیک و بدون افزایش حرارت داخلی استاتور.
- تأمین از فروشگاه تخصصی لوازم یدکی برودتی: تضمین اصالت و سلامت کامل کالا پیش از ارسال.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
- روش‌های مختلف ارسال با پست، تیپاکس و باربری؛
- ضمانت ترب؛
- پروانه کسب؛
- ضمانت مرجوعی طبق شرایط فروشگاه؛
- تنوع بالای قطعات؛
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
- پشتیبانی فعال قبل و بعد از خرید.
-
انواع فن یخچال
1. فن اواپراتور (فن سرمایش):
- وظیفه: گردش هوا در محفظه یخچال
- محل نصب: پشت پنل داخلی یخچال
- ویژگی‌ها:
- معمولاً 3 تا 6 پره دارد
- سرعت متغیر در مدل‌های جدید
- جنس پره‌ها از پلاستیک مقاوم یا فلزی
2. فن کندانسور (فن کمپرسور):
- وظیفه: خنک‌کردن کمپرسور و کندانسور
- محل نصب: پشت یخچال، نزدیک کمپرسور
- ویژگی‌ها:
- مقاوم در برابر دمای بالا
- معمولاً 5 تا 9 پره دارد
- جنس پره‌ها معمولاً فلزی
فن نوفراست (در مدل‌های بدون برفک):
- وظیفه: ذوب برفک‌های تشکیل شده
- محل نصب: نزدیک اواپراتور
- ویژگی‌ها:
- قدرت کمتر نسبت به فن‌های دیگر
- کارکرد دوره‌ای
سوال پر تکرار:
قیمت فن یخچال ایستاده چقدر است؟
قیمت موتور فن یخچال ایستاده چقدر است؟
پاسخ: به عوامل زیادی از جمله برند ، سیم پیچ، قدرت موتور و ... بستگی دارد
برای مشاهده تمام موتور فن ها اینجا کلیک کنید
محصولات و مقالات مرتبط
- پروانه فابریک فن کندانسور یخچال فریزر ال جی
- رله استارت، اورلود و خازن دائم‌کار کمپرسور ال جی
- فیلتر درایر لوله مسی یخچال
- سنسور محیطی و سنسور دیفراست یخچال ال جی
- مقاله راهنما: «علت خاموش شدن ناگهانی کمپرسور یخچال ال جی و شیوه عیب‌یابی موتور فن کندانسور»
سوالات متداول (FAQ)
آیا این موتور فن کندانسور برای یخچال‌های ال جی اینورتر با فن DC مناسب است؟
خیر؛ مدل 4680JB1035G با ولتاژ 220 ولت متناوب (AC) کار می‌کند. در دستگاه‌های مجهز به فن‌های DC اینورتر (۱۲ ولت)، باید از موتورهای DC چندسیمه استفاده شود. ارسال عکس فن قبلی به پشتیبانی جهت تعیین نوع ولتاژ پیشنهاد می‌شود.
اگر سوکت قبلی یخچال فاقد ضامن قرمز بود یا شکستگی داشت چطور نصب می‌شود؟
این محصول با سوکت فابریک ضامن‌دار ارائه می‌شود؛ در صورت تفاوت ظاهری سوکت سیم‌کشی دستگاه، می‌توان با دو عدد سرسیم مادگی کولری استاندارد اتصال ۲۲۰ ولت را بدون افت کیفیت برقرار کرد (چون قطعه با برق AC کار می‌کند و جابجایی دو سیم فاز و نول تاثیری در جهت چرخش موتور القایی ندارد).
دوره سرویس و تمیزکاری پروانه و موتور فن کندانسور چقدر است؟
توصیه می‌شود هر ۶ تا ۱۲ ماه یک‌بار توری پشت یخچال باز شده و خاک و پرز جمع‌شده روی پروانه و موتور با جاروبرقی یا فرچه پاکسازی شود تا طول عمر مفید بوش‌ها و کمپرسور به حداکثر برسد.
جهت چرخش باد فن کندانسور باید به کدام سمت باشد؟
جهت پرتاب باد معمولاً به گونه‌ای طراحی شده که جریان هوا را از روی کویل‌های کندانسور عبور داده و گرما را از محفظه موتورخانه به سمت بیرون هدایت نماید.
جمع‌بندی و ثبت سفارش (CTA)
موتور فن کندانسور یخچال ال جی برند آرکتیک (ARCTIC) مدل 4680JB1035G با ولتاژ ۲۲۰ ولت، شفت استیل ضدزنگ و سوکت فابریک ۲ پین مجهز به ضامن قفل قرمز، راه‌حل ایده‌آل و قابل اعتماد برای جایگزینی فن‌های معیوب و حفظ سلامت کمپرسور یخچال ال جی شماست. این محصول وارداتی درجه یک را هم‌اکنون با اطمینان از اصالت فنی، ضمانت مرجوعی و ارسال سریع از فروشگاه هوم پارتینو تهیه فرمایید.
