معرفی کوتاه

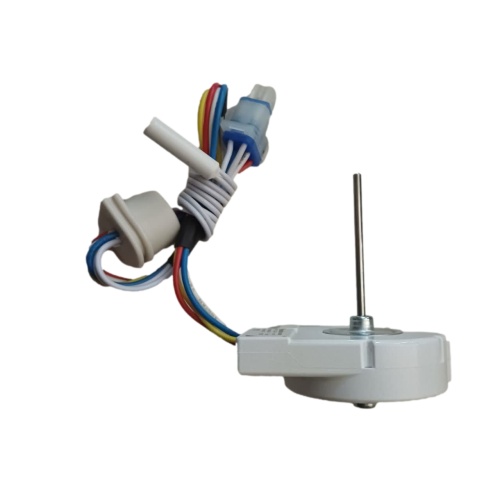

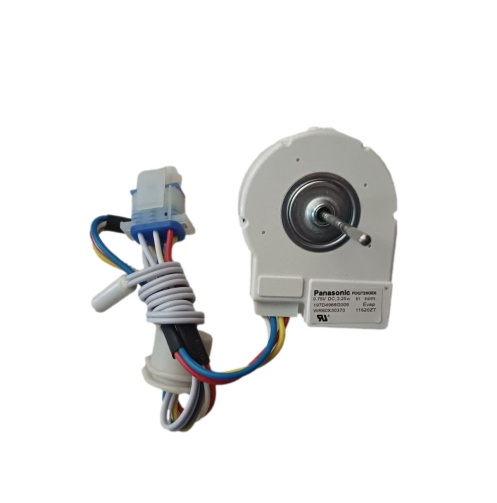

موتور فن اواپراتور با پارت نامبر WR60X30370 و مدل FDQT26GE6 (طرح پاناسونیک Panasonic)، قطعه اصلی سیستم گردش هوای سرد (Evaporator Fan Motor) در انواع یخچال و ساید بای سایدهای جنرال الکتریک (GE) و برندهای وابسته مانند Profile و Mabe است. این موتور فن براشلس DC با ولتاژ نامی ۹.۷۵ ولت، توان مصرفی فوق‌العاده کم ۳.۲۵ وات و سیم‌بندی اختصاصی چندسیمه به همراه سوکت فابریک و درپوش‌های آب‌بندی، وظیفه به جریان انداختن یکنواخت سرما از کویل اواپراتور به تمام طبقات کابین یخچال و فریزر را بدون تولید صدای مزاحم و با راندمان بالا بر عهده دارد.
کاربرد محصول
- گردش هوای سرد اواپراتور (Evaporator Airflow): مکش هوای گرم کابین، عبور دادن آن از روی لوله‌های اواپراتور و توزیع سرمای یکنواخت در کابین یخچال و فریزر.
- تثبیت دمای دقیق محفظه‌ها: جلوگیری از ایجاد نقاط گرم (Hotspots) و فاسد شدن مواد غذایی در اثر عدم گردش هوا.
- همگام‌سازی سرعت با برد الکترونیکی: کنترل دور موتور و دریافت فیدبک از طریق سوکت استاندارد چندپین متصل به برد فرمان مرکزی یخچال جنرال الکتریک.
- سازگاری مدل‌ها: مناسب برای ساید بای سایدها و یخچال فریپزرهای جنرال الکتریک (GE)، جنرال الکتریک پروفایل (GE Profile) و مابه (Mabe) با پارت نامبرهای WR60X30370 و 197D4968G009.
توضیح فنی
موتور فن اواپراتور FDQT26GE6 / WR60X30370 یک موتور DC از نوع براشلس و الکترونیکی است که نسبت به موتورهای قدیمی AC مزایایی چون مصرف بسیار پایین (تنها ۳.۲۵ وات)، عدم ایجاد حرارت مزاحم در محفظه اواپراتور و کنترل دقیق دور موتور را به همراه دارد. برد الکترونیکی داخلی موتور به‌گونه‌ای طراحی شده که سیگنال کنترلی دور (Feedback / PWM) را با ولتاژ دقیق ۹.۷۵ ولت DC پردازش می‌کند.
این قطعه دارای دسته سیم انعطاف‌پذیر با عایق‌بندی رطوبتی، گامت و درپوش‌های لاستیکی مخصوص جهت مهار لرزش و جلوگیری از نفوذ رطوبت دیفراست به داخل هسته موتور است. شفت بلند و دقیق این موتور فن بالانس کامل پروانه را حفظ کرده و مانع از ایجاد لرزش، سایش و سر و صدای زوزه در فریزر می‌شود.
علائم خرابی احتمالی
- گرم شدن کابین یخچال با وجود سرمای فریزر: کار نکردن فن و عدم انتقال برودت تولیدی اواپراتور به بخش یخچال.
- صدای زوزه، تق‌تق یا وزوز ممتد از بخش فریزر: فرسودگی بلبرینگ/بوش‌های داخلی موتور یا گریپاژ شفت.
- برفک‌زدگی شدید کویل اواپراتور: به دلیل گردش نیافتن هوا، تبادل حرارتی انجام نشده و اواپراتور منجمد می‌شود.
- نمایش کدهای خطای مربوط به فن (Fan Error Code): ارسال نشدن پالس فیدبک دور موتور به برد الکترونیکی جنرال الکتریک.
- توقف کامل پروانه و قفل شدن محور: سوختن مدار درایور داخلی موتور یا نفوذ رطوبت و جام‌کردن روتور.
راهنمای تشخیص قبل از خرید

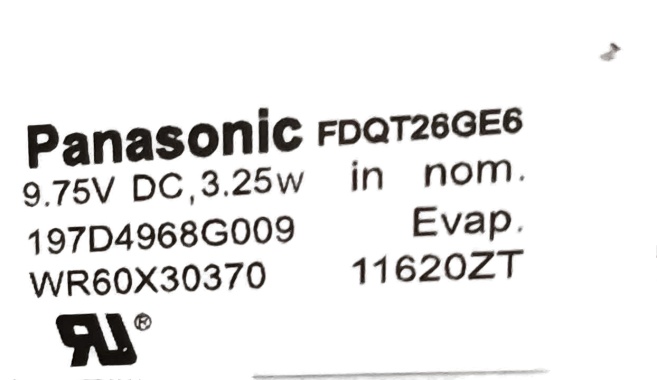

۱. مطابقت دقیق پارت نامبر: کدهای WR60X30370 یا FDQT26GE6 و 197D4968G009 روی برچسب موتور فن سوخته دستگاه خود را بررسی کنید.
۲. بررسی ولتاژ نامی: حتماً به عبارت 9.75V DC توجه داشته باشید؛ نصب فن‌های ۱۲ ولت متفرقه باعث خطای مدار و افت راندمان سرمایش خواهد شد.
۳. تطبیق سوکت و اتصالات: تعداد پین‌ها و فرم قفل‌کننده کانکتور و طول شفت را با قطعه قبلی مقایسه فرمایید.
۴. بررسی پروانه فن: قبل از تعویض مطمئن شوید پروانه به جایی گیر نکرده و یخ‌زدگی مانع چرخش شفت نشده باشد.
باکس مشاوره رایگان
آیا در تشخیص پارت نامبر و سازگاری موتور فن با مدل یخچال جنرال الکتریک خود شک دارید؟
پیش از ثبت سفارش، کافی است عکس پلاک مشخصات موتور فن معیوب و برچسب مدل یخچال جنرال الکتریک را برای کارشناسان پشتیبانی «هوم پارتینو» ارسال فرمایید تا سازگاری دقیق قطعه به‌صورت کاملاً رایگان بررسی و تایید گردد.
راهنمای نصب ایمن
۱. قطع کامل برق: پیش از شروع کار، دوشاخه یخچال را از برق بکشید؛ هرگز با وجود برق روی اتصالات DC دست نزنید.
۲. دسترسی به اواپراتور: قفسه‌ها و پنل داخلی انتهای محفظه فریزر را با احتیاط باز کنید.
۳. دیفراست و یخ‌زدایی محفظه: در صورت وجود یخ یا برفک در اطراف موتور قبلی، با سشوار آن را کاملاً آب کنید و از وارد کردن فشار فیزیکی بپرهیزید.
۴. مونتاژ گامت‌ها و پروانه: درپوش‌های لاستیکی ضدلرزش و پروانه را روی شفت موتور جدید جا بزنید؛ مطمئن شوید پروانه با قاب اواپراتور برخورد ندارد.
۵. اتصال ایمن کانکتور: سوکت قفل‌دار را کاملاً جا بزنید و سیم‌ها را در مسیر شیارها مهار کنید تا در تماس با لوله‌های سرد قرار نگیرند.
نکات خرید
- کیفیت درجه یک با پایداری ولتاژ: به علت حساسیت بالای بردهای جنرال الکتریک به جریان برگشتی، استفاده از موتورهای با برد درایور باکیفیت و ولتاژ نامی 9.75V DC الزامی است.
- روان‌کاری و آب‌بندی فابریک: این مدل دارای بوش‌های ضدسایش و محفظه ایزوله ضد رطوبت دیفراست است که مانع از سوختن زودهنگام در سرمای زیر صفر می‌شود.
- تطابق ابعادی شفت: طول شفت و فرم برش D-Cut انتهایی آن باید کاملاً هماهنگ با پروانه‌های فابریک جنرال الکتریک باشد.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
- روش‌های مختلف ارسال با پست، تیپاکس و باربری؛
- ضمانت ترب؛
- پروانه کسب؛
- ضمانت مرجوعی طبق شرایط فروشگاه؛
- تنوع بالای قطعات؛
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
- پشتیبانی فعال قبل و بعد از خرید.
-
انواع فن یخچال
1. فن اواپراتور (فن سرمایش):
- وظیفه: گردش هوا در محفظه یخچال
- محل نصب: پشت پنل داخلی یخچال
- ویژگی‌ها:
- معمولاً 3 تا 6 پره دارد
- سرعت متغیر در مدل‌های جدید
- جنس پره‌ها از پلاستیک مقاوم یا فلزی
2. فن کندانسور (فن کمپرسور):
- وظیفه: خنک‌کردن کمپرسور و کندانسور
- محل نصب: پشت یخچال، نزدیک کمپرسور
- ویژگی‌ها:
- مقاوم در برابر دمای بالا
- معمولاً 5 تا 9 پره دارد
- جنس پره‌ها معمولاً فلزی
3. فن نوفراست (در مدل‌های بدون برفک):
- وظیفه: ذوب برفک‌های تشکیل شده
- محل نصب: نزدیک اواپراتور
- ویژگی‌ها:
- قدرت کمتر نسبت به فن‌های دیگر
- کارکرد دوره‌ای
سوال پر تکرار:
قیمت فن یخچال ایستاده چقدر است؟
قیمت موتور فن یخچال ایستاده چقدر است؟
پاسخ: به عوامل زیادی از جمله برند ، سیم پیچ، قدرت موتور و ... بستگی دارد
برای مشاهده تمام موتور فن ها اینجا کلیک کنید
محصولات و مقالات مرتبط
- پروانه فن اواپراتور یخچال ساید جنرال الکتریک
- سنسور دیفراست و ترموفیوز اواپراتور جنرال الکتریک
- المنت و هیتر شیشه‌ای دیفراست ساید GE
- موتور فن کندانسور یخچال جنرال الکتریک
- مقاله راهنما: «علت گرم شدن طبقات یخچال ساید جنرال الکتریک و نحوه تست موتور فن اواپراتور DC»
سوالات متداول (FAQ)
آیا می‌توان به جای این موتور از فن‌های ۱۲ ولت معمولی استفاده کرد؟
خیر؛ بردهای ساید جنرال الکتریک ولتاژ دقیق ۹.۷۵ ولت DC برای درایو موتور ارسال می‌کنند و سرعت چرخش را با فیدبک می‌سنجند. استفاده از موتورهای متفرقه ۱۲ ولت باعث افت گردش هوا، یخ زدن اواپراتور و ثبت خطای فن در برد می‌شود.
علت صدای زیاد فن در فریزر جنرال الکتریک چیست؟
صدای غیرعادی یا ناشی از برخورد پروانه با توده برفک است یا در اثر خشک شدن و سایش بوش‌های شفت موتور فن ایجاد می‌شود که در حالت دوم موتور باید تعویض گردد.
پارت نامبرهای WR60X30370 و 197D4968G009 چه تفاوتی با هم دارند؟
این دو کد پارت‌نامبرهای رسمی کمپانی جنرال الکتریک (GE Part Numbers) برای یک محصول یکسان هستند و هر دو به مدل موتور FDQT26GE6 اشاره دارند.
آیا موتور فن DC قابل تعمیر است؟
به دلیل پرس بودن بدنه و وجود مدار الکترونیکی درایور در داخل محفظه سیل‌شده، تعمیر این موتورها غیراستاندارد بوده و تعویض کامل آن تنها راهکار اصولی است.
جمع‌بندی
موتور فن اواپراتور جنرال الکتریک مدل FDQT26GE6 / WR60X30370 قطعه‌ای حیاتی برای احیای سرمایش استاندارد و پایان دادن به سر و صدای مزاحم فریزر شماست. با انتخاب قطعه درجه یک و فابریک، از عملکرد بی‌نقص برد الکترونیکی و ماندگاری سرمایش یخچال مطمئن شوید. جهت مشاوره تخصصی و سفارش قطعه با ارسال فوری، هم‌اکنون با کارشناسان «هوم پارتینو» در ارتباط باشید.
