معرفی کوتاه
این محصول یک موتور فن اواپراتور (فریزر) یخچال از برند سانگ شاین (SUNG SHIN) است؛ سازندهای کرهای که تأمینکنندهٔ قطعات برای برندهای بزرگ لوازمخانگی است. این موتور مطابق لیبل قطعه، بهعنوان قطعهٔ همکارِ کد 197D1871P026 (معادل WR60X10220) شناخته میشود و برای چرخش پروانهٔ فن اواپراتور در محفظهٔ فریزر یخچالهای Sidé-by-Side و فریزر بالادار استفاده میشود.
کاربرد
- فن اواپراتور (فریزر) در یخچالهای فریزر بالادار و Sidé-by-Side
- گردش هوای سرد از اواپراتور به محفظهٔ یخچال و فریزر
- جایگزین مستقیم کدهای قطعهٔ مرجع:
WR60X10220
197D1871P026
- مدل سازنده:
IS-23213GEN
توضیح فنی
این موتور از نوع Shaded-Pole با محافظت امپدانسی (Impedance Protected) است؛ یعنی در صورت انسداد مکانیکی پروانه، سیمپیچ خودش جریان را محدود میکند و از سوختن موتور در کوتاهمدت جلوگیری میشود. نکتهٔ بسیار مهم فنی: این موتور برای ولتاژ ۱۱۵ ولت / ۶۰ هرتز طراحی شده است.
⚠️ هشدار ولتاژ: این قطعه قطعهای ۱۱۵ ولت آمریکایی است، نه ۲۲۰–۲۴۰ ولت اروپایی/ایرانی. اتصال مستقیم به برق شهری ۲۲۰ ولت باعث سوختن آنی سیمپیچ میشود. این موتور صرفاً برای یخچالهایی که با تغذیهٔ ۱۱۵ ولت کار میکنند (یا مسیر تغییر-ولتاژ دارند) مناسب است. پیش از خرید حتماً ولتاژ موتور فعلی دستگاه خود را با لیبل تأیید کنید.

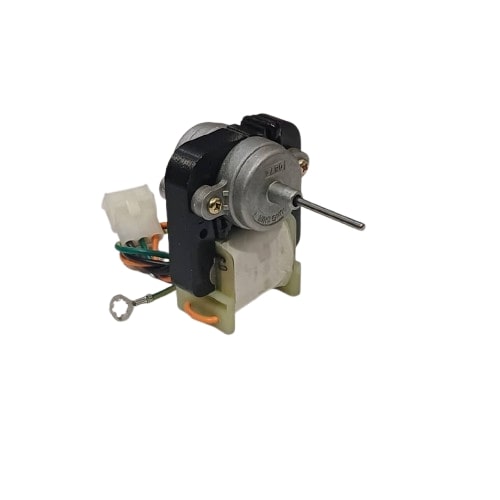

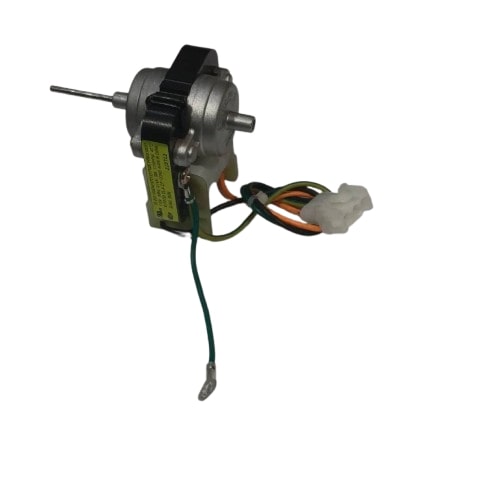

روی شفت موتور، پروانهٔ فن (سیفتی) با کویت (مهرهٔ شیرکاریشده/کیپینگ) نصب میشود و اتصال الکتریکی از طریق هارنس سیمی با کانکتور پلاستیکی چندسیمه (مشاهدهشده در تصاویر: سیمهای نارنجی، سبز، قرمز و مشکی + سیم ارت سبز با سرشاخه) برقرار میگردد.
علائم خرابی احتمالی
اگر یخچال شما این علائم را دارد، احتمالاً موتور فن اواپراتور معیوب است:
- سرمای ضعیف در محفظهٔ یخچال با وجود سرد بودن فریزر (کلاسیکترین علامت)
- عدم شنیدن صدای فن در داخل فریزر یا هنگام بازکردن درب فریزر
- چرخش سخت یا گیرکردن پروانه (بدنه لرزش، صدای برخورد با یخ یا بدنه)
- بوی سوختگی یا صدای وزوز غیرعادی از محفظهٔ فریزر
- جمعشدن برفک بیش از حد روی اواپراتور بهدلیل عدم گردش هوا
راهنمای تشخیص قبل خرید
پیش از سفارش، این موارد را حتماً بررسی کنید:
- ولتاژ لیبل موتور فعلی را ببینید — اگر موتور فعلی شما ۲۲۰–۲۴۰ ولت است، این قطعه ۱۱۵ ولتی برای شما مناسب نیست.
- کد قطعه را مطابقت دهید —
WR60X10220، 197D1871P026 یا IS-23213GEN روی لیبل موتور قبلی یا دفترچه دستگاه.
- تعداد و آرایش سیمها را بشمارید — این موتور با هارنس چندسیمه و کانکتور عرضه میشود؛ آرایش کانکتور باید با سیمکشی دستگاه شما سازگار باشد.
- جهت خروج شفت را بررسی کنید — شفت در تصاویر از یک سمت خارج شده است؛ مطابقت جهت شفت با فضای نصب ضروری است.
- طول شفت و قطر پروانه — پروانهٔ قبلی باید روی شفت جدید بهدرستی سوار شود.
باکس مشاوره رایگان
مطمئن نیستید این موتور با یخچال شما سازگار است؟
کافی است عکس واضح از لیبل موتور فعلی و عکس کانکتور و سیمکشی قطعهٔ قبلی را بههمراه مدل کامل یخچال برای کارشناسان هوم پارتینو ارسال کنید. مشاوره اولیه کاملاً رایگان است و پیش از خرید، از صحت انتخاب شما مطمئن خواهید شد — مخصوصاً برای قطعات ۱۱۵ ولتی که اشتباه در انتخاب، هزینهسوز است.
راهنمای نصب ایمن
⚠️ نصب این قطعه باید توسط تکنسین مجرب انجام شود.
- یخچال را از برق بکشید و صبر کنید تا محفظهٔ فریزر از یخزدایی کامل شود.
- پنل داخلی فریزر و کانال فن را باز کنید.
- کویت نگهدارندهٔ پروانه را باز کنید و پروانه را جدا نمایید.
- پیچهای اتصال موتور به براکت پلاستیکی را باز کنید.
- کانکتور سیمکشی را جدا کنید — قبل از جداکردن، عکس از آرایش سیمها بگیرید.
- موتور جدید را روی براکت ببندید، پروانه را با کویت محکم کنید (پروانه نباید لقی یا اصطکاک داشته باشد).
- کانکتور را طبق عکس مرجع وصل کنید، پنل را ببندید و دستگاه را تست کنید.
نکات خرید
- ✅ ولتاژ ۱۱۵ ولت را جدی بگیرید — این رایجترین اشتباه خریداران این قطعه است.

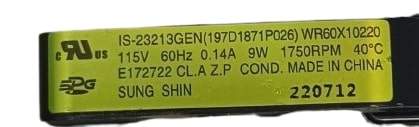

- ✅ لیبل cULus و ثبت
E172722 نشاندهندهٔ استاندارد ایمنی معتبر آمریکایی است؛ نشانهٔ کیفیت سازندهٔ اصلی.
- ✅ همزمان وضعیت پروانهٔ فن را بررسی کنید؛ در بسیاری از موارد پروانه ترکخورده یا لق است و علت خرابی موتور شده.
- ✅ اگر یخچال شما با ۲۲۰ ولت کار میکند، به دستهٔ موتورهای فن ۲۲۰ ولتی هماندازه مراجعه کنید.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه
- روشهای مختلف ارسال با پست، تیپاکس و باربری
- ضمانت ترب
- پروانه کسب
- ضمانت مرجوعی طبق شرایط فروشگاه
- تنوع بالای قطعات
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز
- پشتیبانی فعال قبل و بعد از خرید
-
انواع فن یخچال
1. فن اواپراتور (فن سرمایش):
- وظیفه: گردش هوا در محفظه یخچال
- محل نصب: پشت پنل داخلی یخچال
- ویژگیها:
- معمولاً 3 تا 6 پره دارد
- سرعت متغیر در مدلهای جدید
- جنس پرهها از پلاستیک مقاوم یا فلزی
2. فن کندانسور (فن کمپرسور):
- وظیفه: خنککردن کمپرسور و کندانسور
- محل نصب: پشت یخچال، نزدیک کمپرسور
- ویژگیها:
- مقاوم در برابر دمای بالا
- معمولاً 5 تا 9 پره دارد
- جنس پرهها معمولاً فلزی
3. فن نوفراست (در مدلهای بدون برفک):
- وظیفه: ذوب برفکهای تشکیل شده
- محل نصب: نزدیک اواپراتور
- ویژگیها:
- قدرت کمتر نسبت به فنهای دیگر
- کارکرد دورهای
سوال پر تکرار:
قیمت فن یخچال ایستاده چقدر است؟
قیمت موتور فن یخچال ایستاده چقدر است؟
پاسخ: به عوامل زیادی از جمله برند ، سیم پیچ، قدرت موتور و ... بستگی دارد
برای مشاهده تمام موتور فن ها اینجا کلیک کنید
محصولات و مقالات مرتبط
- موتور فن اواپراتور یخچال GE مدل
WR60X10074 (جایگزین ARTIKO)
- موتور فن دمنده بلوور دورت
FF-H60-180
- پروانه و کویت فن فریزر
- ترمو فیوز و سنسور دمای یخچال
- مقاله: «تشخیص خرابی فن اواپراتور یخچال در ۵ دقیقه»
سوالات متداول (FAQ)
آیا این موتور روی یخچالهای ۲۲۰ ولت ایران کار میکند؟
خیر. این موتور ۱۱۵ ولت / ۶۰ هرتز است و اتصال مستقیم به برق ۲۲۰ ولت آن را میسوزاند. فقط برای دستگاههای دارای تغذیهٔ ۱۱۵ ولت مناسب است.
کدام کدهای قطعه معادل این موتور هستند؟
بر اساس لیبل قطعه: IS-23213GEN، 197D1871P026 و کد جایگزین مرجع WR60X10220.
آیا پروانهٔ فن همراه موتور ارسال میشود؟
این محصول فقط موتور است. اگر پروانهٔ فعلی شما سالم است، قابل استفادهٔ مجدد است؛ در غیر این صورت پروانهٔ متناسب را جداگانه تهیه کنید.
علامت اصلی خرابی این فن چیست؟
سرد نبودن محفظهٔ یخچال با وجود سالم بودن فریزر، بههمراه بیصدا بودن یا وزوز فن فریزر.
کد ۲۲۰۷۱۲ روی لیبل چه معنایی دارد؟
این کد، تاریخ تولید قطعه است (هفتم دسامبر ۲۰۲۲) و نشاندهندهٔ موجودی تازه نیست، بلکه اصالت سازندهٔ اصلی را تأیید میکند.
جمعبندی و فراخوان اقدام
موتور فن سانگ شاین WR60X10220 قطعهای اصیل با استاندارد UL است که برای یخچالهای دارای سیستم سرمایش ۱۱۵ ولتی عرضه میشود. اگر یخچال شما سرمای محفظهٔ یخچال را از دست داده و فن فریزر آن بیصدا شده، همین حالا سفارش دهید یا عکس قطعه و مدل دستگاه را برای مشاورهٔ رایگان ارسال کنید تا کارشناسان هوم پارتینو در کوتاهترین زمان انتخاب شما را نهایی کنند. 🛒
