معرفی کوتاه

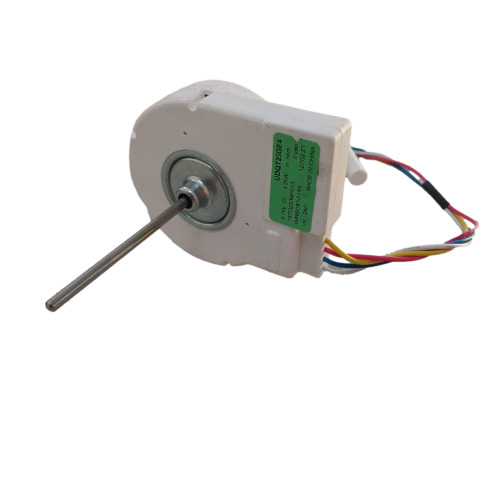

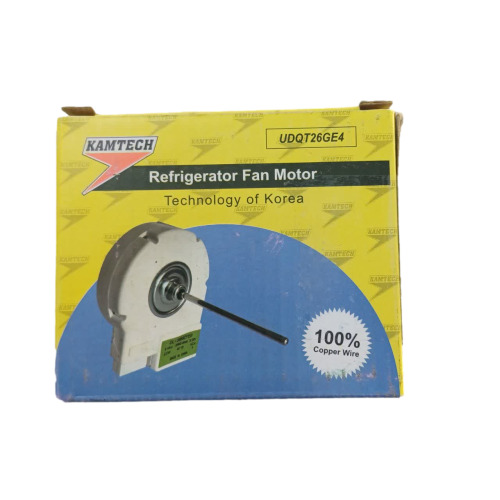

موتور فن اواپراتور کامتک (KAMTECH) با کد مدل UDQT26GE4 و پارت نامبر اختصاصی WR60X10185 (شماره فنی 197D2039P013)، از باکیفیت‌ترین موتورهای براشلس DC جهت چرخش و توزیع سرمایش در یخچال و ساید بای سایدهای جنرال الکتریک (GE) و مابه (Mabe) است. این موتور با فناوری کره (Technology of Korea)، سیم‌پیچ ۱۰۰٪ مس خالص (100% Copper Wire)، ولتاژ کاری نامی ۹.۷۵ ولت، توان ۳.۲۵ وات و سرعت چرخش ۲۵۰۰ دور در دقیقه، عملکردی فوق‌العاده کم‌صدا، پایدار و با راندمان بالا در شرایط انجماد اواپراتور ارائه می‌دهد.
کاربرد محصول
- به جریان انداختن برودت اواپراتور: دمش هوای خنک‌شده از روی کویل اواپراتور (Evaporator) به درون تمام بخش‌های محفظه یخچال و فریزر.
- تثبیت و یکنواختی دمای کابین: ایجاد جریان هوای پیوسته جهت جلوگیری از ایجاد تفاوت دما میان طبقات و پیشگیری از فاسد شدن مواد غذایی.
- تطبیق سرعت چرخش با فرمان برد اصلی: ارتباط مستقیم با برد الکترونیکی ساید جنرال الکتریک از طریق کانکتور ۶ پین سوکت‌دار و سنسور فیدبک دور موتور.
- سازگاری با دستگاه‌ها: یخچال‌ها، فریزرهای بالا/پایین و ساید بای سایدهای جنرال الکتریک (General Electric)، جنرال الکتریک پروفایل (GE Profile) و مابه (Mabe) که از پارت نامبرهای WR60X10185 یا UDQT26GE4 استفاده می‌کنند.
توضیح فنی
موتور فن اواپراتور کامتک UDQT26GE4 / WR60X10185 بر پایه ساختار پیشرفته براشلس جریان مستقیم (Brushless DC) طراحی گردیده است. به کار رفتن سیم‌پیچ ۱۰۰٪ تمام‌مس درون استاتور این قطعه سبب شده تا در مقایسه با نمونه‌های آلومینیومی، کمترین میزان اتلاف حرارتی و بالاترین دوام مکانیکی را در دماهای منفی زیر صفر درجه سانتی‌گراد محفظه اواپراتور داشته باشد.
این موتور با سرعت تثبیت‌شده ۲۵۰۰ دور در دقیقه (با تلورانس ۱۰۰ دور) و توان مصرفی اندک ۳.۲۵ وات کار می‌کند. ولتاژ کاری دقیق ۹.۷۵ ولت تضمین می‌کند که هماهنگی کاملی میان سیستم درایور برد اصلی یخچال و فیدبک دور موتور برقرار باشد؛ این امر مانع از سوختن برد مرکزی، نوسان دور فن و صدادهی ناخواسته شفت در حین کارکرد می‌گردد. همچنین بهره‌مندی از سوکت ۶ پین فابریک و دسته سیم دارای وارنیش‌های عایق رطوبتی، آب‌بندی کاملی را در برابر رطوبت ناشی از چرخه‌های دیفراست فراهم می‌آورد.
علائم خرابی احتمالی
- گرم شدن کابین یخچال علیرغم یخ‌زدگی مناسب فریزر: عدم کارکرد فن و ناتوانی در پرتاب سرمای اواپراتور به محفظه یخچال.
- صدای سایش، زوزه، وزوز یا خرخر ممتد از بخش فریزر: خشک شدن یا خوردگی بوش‌ها و سایش شفت موتور فن در دمای منفی.
- برفک‌زدگی شدید و یکنواخت نبودن سرمایش اواپراتور: قفل شدن فن، عدم چرخش هوا و تجمع یخ روی فین‌های آلومینیومی.
- نمایش ارور فن اواپراتور روی نمایشگر یخچال GE: به دلیل قطع شدن سیم‌های فیدبک یا سوختن برد داخلی موتور.
- سفت شدن یا گریپاژ شفت فن: نفوذ رطوبت دیفراست و انجماد رسوبات در اطراف محور موتور.
راهنمای تشخیص قبل از خرید

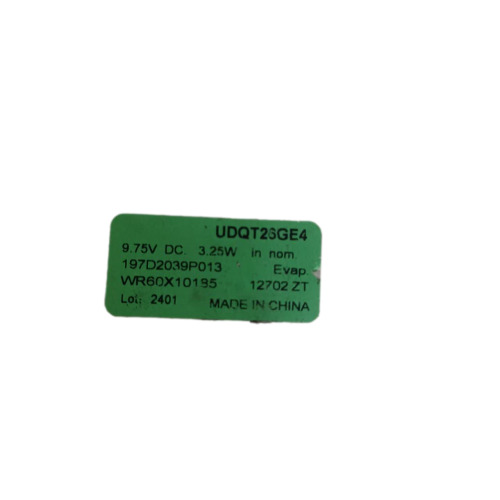

۱. تطبیق شماره فنی و مدل: اطلاعات روی برچسب سبز موتور فن سوخته خود را چک کرده و با کدهای WR60X10185، UDQT26GE4 و 197D2039P013 مطابقت دهید.
۲. توجه به ولتاژ نامی (9.75V DC): توجه داشته باشید که موتور فن یخچال‌های ساید GE با ولتاژ ۹.۷۵ ولت کار می‌کنند و به هیچ وجه نباید از فن‌های متفرقه ۱۲ ولت استفاده شود.

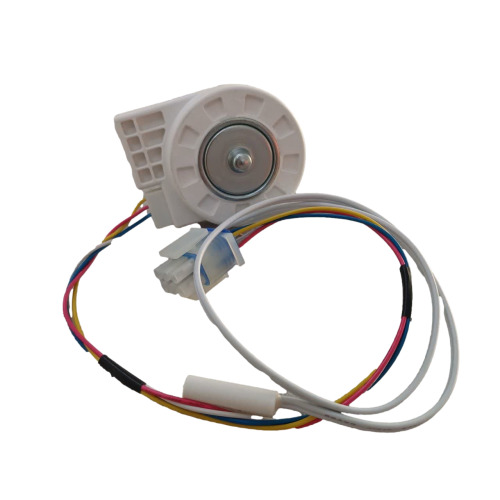

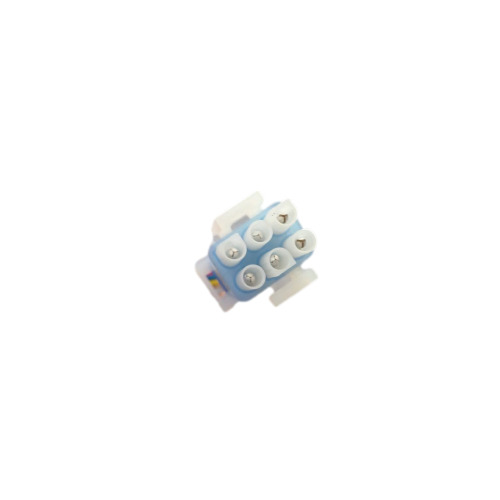

۳. بررسی نوع سوکت کانکتور: سوکت ۶ پین قفل‌دار قطعه قبلی و چینش رنگی سیم‌ها را بررسی کنید تا فرآیند نصب بدون نیاز به سیم‌کشی دستی انجام شود.
۴. تست سلامت پروانه: مطمئن شوید پروانه فن نشکسته و به بدنه یا یخ‌های اواپراتور گیر نکرده است.
باکس مشاوره رایگان
آیا برای انتخاب و تطبیق موتور فن با مدل یخچال جنرال الکتریک خود به راهنمایی نیاز دارید؟
کارشناسان مجرب «هوم پارتینو» آماده پاسخگویی به شما هستند. پیش از ثبت سفارش، کافی است عکس پلاک موتور فن فعلی و تصویر برچسب مدل یخچال (ساید بای ساید GE) را برای ما ارسال کنید تا بررسی سازگاری قطعه به‌صورت کاملاً رایگان و تخصصی انجام شود.
راهنمای نصب ایمن
۱. قطع کامل منبع تغذیه: دوشاخه یخچال را از پریز برق بکشید؛ هرگز در زمان متصل بودن برق دستگاه به برد و سوکت‌ها دست نزنید.
۲. باز کردن قاب انتهای فریزر: طبقات، دراورها و پنل محافظ پلاستیکی اواپراتور را با باز کردن پیچ‌های مربوطه بیرون بیاورید.
۳. یخ‌زدایی کامل: در صورت وجود لایه‌های ضخیم یخ در اطراف موتور، با سشوار آن را کاملاً ذوب کرده و رطوبت را خشک کنید.
۴. جداسازی سوکت و موتور قدیمی: سوکت ۶ پین را با فشردن ضامن آن آزاد کرده و موتور معیوب را از قاب نگهدارنده خارج نمایید.
۵. نصب موتور جدید کامتک: پروانه را با دقت روی شفت سوار کنید، درپوش‌های ضربه‌گیر را در محل خود قرار داده و کانکتور فابریک را جا بزنید؛ سیم‌ها را به‌گونه‌ای مهار کنید که با تیغه‌های اواپراتور یا پروانه در تماس نباشند.
نکات خرید
- سیم‌پیچ تمام مس (100% Copper): برند کامتک (KAMTECH) با سیم‌پیچ مس خالص عرضه می‌شود که حرارت تولیدی را کاهش داده و طول عمر مفید قطعه را نسبت به نمونه‌های بی‌کیفیت بازار دوچندان می‌کند.
- ثبات سرعت و ولتاژ نامی: سرعت ۲۵۰۰ دور در دقیقه و عملکرد پایدار با ولتاژ 9.75V DC از تحمیل بار اضافی به برد اینورتر/کنترلر یخچال جلوگیری می‌کند.
- سوکت و بسته‌بندی اورجینال: وجود سوکت ۶ پین فابریک و کابل رابط با کیفیت، نیاز به لحیم‌کاری یا بریدن سیم‌های فابریک دستگاه را برطرف می‌سازد.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
- روش‌های مختلف ارسال با پست، تیپاکس و باربری؛
- ضمانت ترب؛
- پروانه کسب؛
- ضمانت مرجوعی طبق شرایط فروشگاه؛
- تنوع بالای قطعات؛
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
- پشتیبانی فعال قبل و بعد از خرید.
-
انواع فن یخچال
1. فن اواپراتور (فن سرمایش):
- وظیفه: گردش هوا در محفظه یخچال
- محل نصب: پشت پنل داخلی یخچال
- ویژگی‌ها:
- معمولاً 3 تا 6 پره دارد
- سرعت متغیر در مدل‌های جدید
- جنس پره‌ها از پلاستیک مقاوم یا فلزی
2. فن کندانسور (فن کمپرسور):
- وظیفه: خنک‌کردن کمپرسور و کندانسور
- محل نصب: پشت یخچال، نزدیک کمپرسور
- ویژگی‌ها:
- مقاوم در برابر دمای بالا
- معمولاً 5 تا 9 پره دارد
- جنس پره‌ها معمولاً فلزی
3. فن نوفراست (در مدل‌های بدون برفک):
- وظیفه: ذوب برفک‌های تشکیل شده
- محل نصب: نزدیک اواپراتور
- ویژگی‌ها:
- قدرت کمتر نسبت به فن‌های دیگر
- کارکرد دوره‌ای
سوال پر تکرار:
قیمت فن یخچال ایستاده چقدر است؟
قیمت موتور فن یخچال ایستاده چقدر است؟
پاسخ: به عوامل زیادی از جمله برند ، سیم پیچ، قدرت موتور و ... بستگی دارد
برای مشاهده تمام موتور فن ها اینجا کلیک کنید
محصولات و مقالات مرتبط
- پروانه فابریک فن اواپراتور یخچال ساید جنرال الکتریک
- سنسور محیطی و سنسور دیفراست ساید جنرال الکتریک
- هیتر المنت شیشه‌ای دیفراست اواپراتور GE
- موتور فن کندانسور یخچال جنرال الکتریک
- مقاله تخصصی: «علت یخ زدن اواپراتور ساید جنرال الکتریک و راهنمای گام‌به‌گام عیب‌یابی موتور فن DC»
سوالات متداول (FAQ)
آیا این موتور فن کامتک به جای مدل‌های فابریک پاناسونیک GE قابل استفاده است؟
بله؛ موتور فن کامتک مدل UDQT26GE4 و پارت نامبر WR60X10185 از نظر ولتاژ (9.75V)، توان (3.25W)، طول شفت و ساختار سوکت کاملاً منطبق و جایگزین فابریک مدل‌های جنرال الکتریک است.
چرا ولتاژ این موتور فن به جای ۱۲ ولت، ۹.۷۵ ولت DC درج شده است؟
کمپانی جنرال الکتریک در طراحی سیستم سرمایش ساید بای سایدهای خود از پروتکل کنترلی با ولتاژ اختصاصی ۹.۷۵ ولت مستقیم بهره می‌گیرد. استفاده از فن‌های ۱۲ ولت متفرقه باعث افت دمش سرما و اخطار برد دستگاه خواهد شد.
مزیت سیم‌پیچ ۱۰۰٪ مس در این موتور چیست؟
سیم‌پیچ مس خالص (100% Copper Wire) مقاومت الکتریکی کمتر، تحمل حرارتی بالاتر و گشتاور راه‌اندازی بسیار مطمئنی دارد که مانع از گریپاژ و سوختن فن در سرمای زیر صفر اواپراتور می‌شود.
آیا برای نصب این قطعه نیاز به تغییر سیم‌کشی داریم؟
خیر؛ این موتور دارای کانکتور ۶ پین استاندارد و فابریک است و به صورت سوکت به سوکت (Plug & Play) نصب می‌شود.
جمع‌بندی و ثبت سفارش
موتور فن اواپراتور یخچال جنرال الکتریک برند کامتک (KAMTECH) مدل UDQT26GE4 / WR60X10185 با سیم‌پیچ ۱۰۰٪ مس، توان ۳.۲۵ وات و دور استاندارد ۲۵۰۰RPM، انتخابی مطمئن و بادوام برای برگرداندن سرمایش ایده‌آل به ساید بای ساید شماست. برای ثبت سفارش، دریافت راهنمایی تخصصی و ارسال سریع قطعه، هم‌اکنون با کارشناسان فروشگاه «هوم پارتینو» در تماس باشید.
