معرفی اجمالی

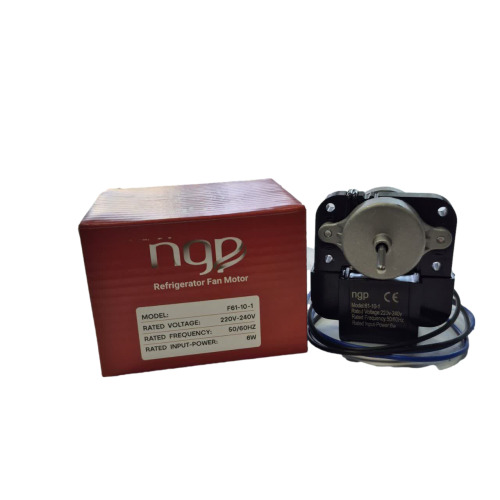

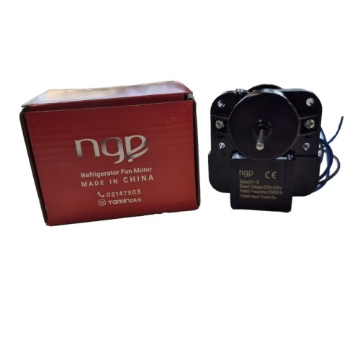

موتور فن اواپراتور برند معتبر ngp مدل F61-10-1، یکی از باکیفیتترین و پرکاربردترین فنهای جریان متناوب (AC) در سیستمهای برودتی نوفراست است. این قطعه با دریافت ولتاژ مستقیم از شبکه برق شهری یا مدار فرمان رلهای، وظیفه مکش سرمای ایجاد شده توسط کویلهای اواپراتور و پرتاب آن به داخل کابین یخچال و فریزر را بر عهده دارد. طراحی استاندارد این مدل با شافت 3.53.53.5 سانتیمتری (353535 میلیمتر) و توان 6W6W6W، آن را به انتخابی ایدهآل برای طیف وسیعی از یخچالفریزرهای داخلی و خارجی که از سیستم فنهای متناوب استفاده میکنند، تبدیل کرده است.
کاربردها
تأمین گردش هوای اجباری (Forced Air Circulation) در داخل محفظه فریزر و یخچال | جلوگیری از تشکیل بلوکههای یخ روی اواپراتور با تسریع فرآیند تبادل حرارت | یکنواختسازی دمای طبقات مختلف برای حفظ تازگی مواد غذایی | کاهش زمان کارکرد کمپرسور با رساندن سریعتر کابین به دمای تنظیمشده
ویژگیها
ولتاژ کاری استاندارد 220V−240V220V - 240V220V−240V با فرکانس 50/60Hz50/60Hz50/60Hz | توان ورودی 6W6W6W برای ایجاد گشتاور مناسب و چرخش پرقدرت پروانه | طول شافت دقیق 3.53.53.5 سانتیمتر برای قرارگیری ایدهآل پروانه در دهانه قاب هوا | سیمپیچ باکیفیت با روکش پلاستیکی محافظ (عایق رطوبت و گرد و غبار) | کارکرد نرم و سایلنت با کمترین میزان ارتعاش
توضیح تخصصی

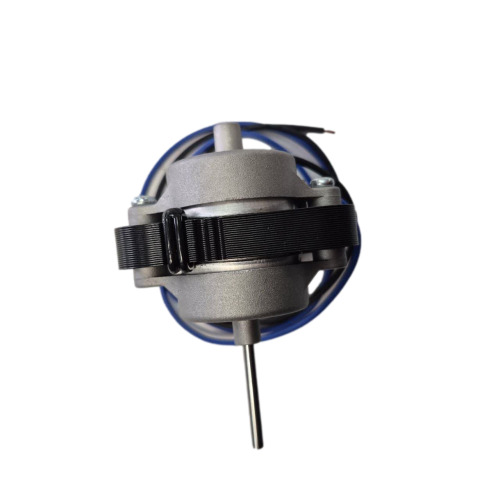

موتور فن مدل F61-10-1 از نوع موتورهای القایی قطب چاکدار (Shaded-Pole AC Motor) است. این ساختار به دلیل نداشتن خازن راهانداز و قطعات سایشی پیچیده، طول عمر بسیار بالایی در محیطهای سرد و مرطوب فریزر دارد. توان 6W6W6W این موتور، گشتاور استاتیکی (Static Torque) کافی را برای غلبه بر مقاومت هوای متراکم سرد فراهم میکند. طول شافت 3.53.53.5 سانتیمتری در این مدل، یک پارامتر هندسی حیاتی است که نقطه استقرار پروانه (Impeller) را در مرکز ونتوری (Venturi) تنظیم میکند تا بیشترین دبی هوا (CFM) بدون ایجاد گردابه و نویز آیرودینامیکی حاصل شود.
نشانههای خرابی
سرد بودن بیش از حد فریزر همزمان با گرم شدن طبقات یخچال | شنیده شدن صدای خِرخِر، تقتق یا زوزه ممتد از پشت پنل فریزر | عدم وزش باد سرد هنگام باز کردن درب (و فشردن میکروسوئیچ) | تشکیل برفک و یخزدگی ضخیم روی لولههای اواپراتور | یکسره کار کردن کمپرسور یخچال
علل خرابی
خرابی سیستم دیفراست (تایمر، المنت یا ترمودیسک) که منجر به درگیری پروانه با تودههای یخ و گیرپاژ موتور میشود | نوسانات شدید ولتاژ برق شهری که باعث سوختن یا نیمسوز شدن سیمپیچ موتور میگردد | مستهلک شدن بوشهای نگهدارنده شافت بر اثر کارکرد طولانی در دمای زیر صفر | نفوذ آب به داخل استاتور هنگام شستشوی غیراصولی یخچال
نکات خرید

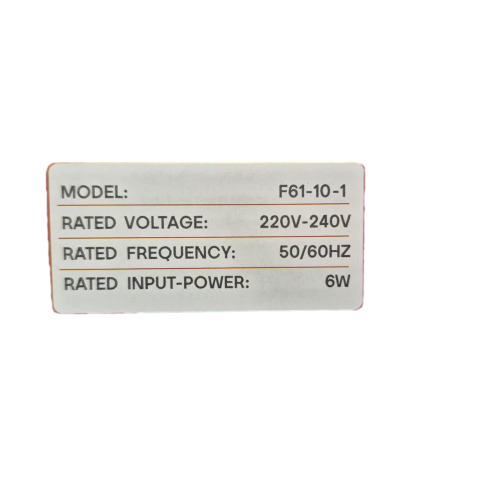

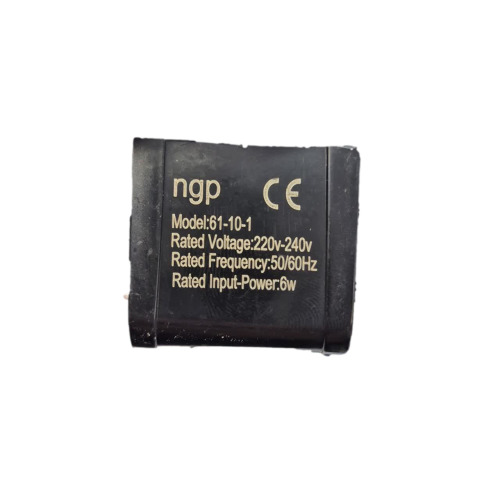

بررسی ولتاژ: این مدل با ولتاژ 220V−240V220V-240V220V−240V (برق شهری/متناوب) کار میکند؛ به هیچ وجه آن را به جای فنهای هوشمند 12V12V12V (DC) خریداری نکنید | تطابق طول شافت: طول شافت موتور سوخته خود را اندازه بگیرید؛ باید دقیقاً 3.53.53.5 سانتیمتر باشد | توان موتور: این فن دارای توان 6W6W6W است که روی لیبل جعبه و بدنه (مانند تصویر) درج شده است | به برند ngp و مدل F61-10-1 هنگام ثبت سفارش دقت فرمایید.
راهنمای نصب
هشدار ایمنی: پیش از شروع کار، حتماً دوشاخه یخچال را از پریز بکشید.
ابتدا کاور اواپراتور را باز کنید. در صورت وجود یخزدگی، آن را با سشوار (با فاصله مناسب) آب کنید تا پروانه آزاد شود. پروانه فابریک را با ملایمت از شافت موتور معیوب جدا کرده و روی شافت 3.53.53.5 سانتیمتری موتور جدید فشار دهید. تحت هیچ شرایطی برای جا زدن پروانه به شافت ضربه نزنید، زیرا موجب تاب برداشتن شافت و تولید صدای لرزش در آینده میشود. سوکتها یا سیمهای فاز و نول را (با رعایت عایقبندی و استفاده از وارنیش حرارتی) متصل کنید. پیش از بستن کاور نهایی، سلامت میکروسوئیچ درب را تست کنید.
-
انواع فن یخچال
1. فن اواپراتور (فن سرمایش):
- وظیفه: گردش هوا در محفظه یخچال
- محل نصب: پشت پنل داخلی یخچال
- ویژگیها:
- معمولاً 3 تا 6 پره دارد
- سرعت متغیر در مدلهای جدید
- جنس پرهها از پلاستیک مقاوم یا فلزی
2. فن کندانسور (فن کمپرسور):
- وظیفه: خنککردن کمپرسور و کندانسور
- محل نصب: پشت یخچال، نزدیک کمپرسور
- ویژگیها:
- مقاوم در برابر دمای بالا
- معمولاً 5 تا 9 پره دارد
- جنس پرهها معمولاً فلزی
3. فن نوفراست (در مدلهای بدون برفک):
- وظیفه: ذوب برفکهای تشکیل شده
- محل نصب: نزدیک اواپراتور
- ویژگیها:
- قدرت کمتر نسبت به فنهای دیگر
- کارکرد دورهای
سوال پر تکرار:
قیمت فن یخچال ایستاده چقدر است؟
قیمت موتور فن یخچال ایستاده چقدر است؟
پاسخ: به عوامل زیادی از جمله برند ، سیم پیچ، قدرت موتور و ... بستگی دارد
برای مشاهده تمام موتور فن ها اینجا کلیک کنید
مزایای هوم پارتینو
ارائه محصولات اورجینال برند ngp با ضمانت اصالت فیزیکی کالا | تطابق ۱۰۰ درصدی مشخصات درج شده (ولتاژ، توان، طول شافت) با قطعه ارسالی | بستهبندی مقاوم و ضدضربه برای محافظت کامل از شافت در برابر دفرمگی هنگام ارسال | مشاوره تخصصی رایگان به تکنسینها پیش از خرید | ارسال سریع و ایمن به سراسر کشور
پرسش و پاسخ
آیا موتور فن F61 دارای جهت چرخش خاصی است؟
در موتورهای قطب چاکدار متناوب، جهت چرخش توسط ساختار هسته استاتور و حلقههای اتصال کوتاه (Shading Coils) تعیین میشود و ثابت است. معمولاً این فنها با جهت چرخش استاندارد (راستگرد یا چپگرد بسته به نصب استاتور) ارائه میشوند که با پروانههای فابریک سازگار است.
پروانه را روی فن جدید نصب کردم اما به قاب گیر میکند، علت چیست؟
احتمالاً طول شافت فن قبلی شما بلندتر یا کوتاهتر از 3.53.53.5 سانتیمتر بوده است. همچنین ممکن است پروانه را تا انتها روی شافت پرس نکرده باشید یا دیاق موتور به درستی در جای خود پیچ نشده باشد.
آیا میتوانم این موتور 6W6W6W را جایگزین موتور 4W4W4W کنم؟
بله، در اکثر موارد ارتقاء جزئی توان (از 4W4W4W به 6W6W6W) در فنهای متناوب 220V220V220V مشکلی در مدار فرمان مکانیکی ایجاد نمیکند و حتی باعث گردش هوای قویتری میشود، اما عکس این قضیه (استفاده از توان کمتر) توصیه نمیگردد.
