معرفی کوتاه

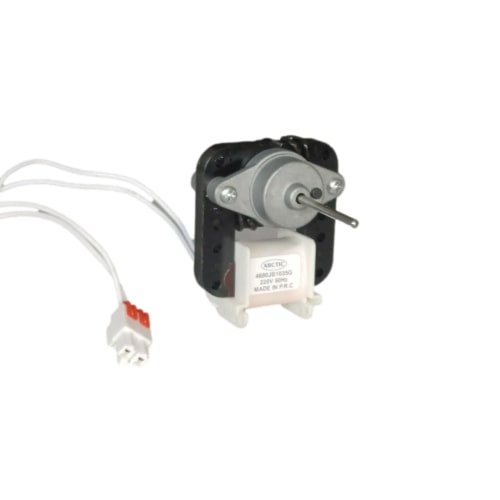

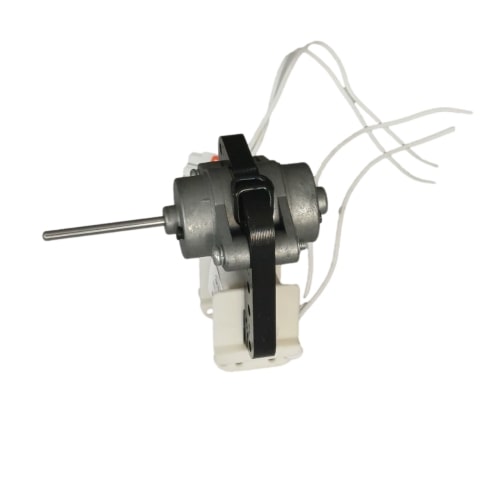

موتور فن کندانسور آرکتیک (ARCTIC) با کد فنی 4680JB1035G، یک الکتروموتور القایی AC تک‌فاز درجه یک وارداتی با قابلیت تطبیق بالا است که به‌طور ویژه جهت گردش هوا و تخلیه حرارت در بخش کندانسور یخچال و فریزرهای الکترواستیل (Electrosteel) و دستگاه‌های سرمایشی هم‌رده به کار می‌رود. این موتور با ولتاژ کاری استاندارد 220 ولت AC و فرکانس 50 هرتز، بوبین محافظت‌شده با قاب سفید، فریم و براکت نگهدارنده مشکی، شفت استیل ضدزنگ ماشین‌کاری‌شده و دسته سیم فابریک مجهز به سوکت ۲ پین با ضامن قفل‌شونده قرمز (Red Locking Tab) ارائه می‌شود. وظیفه اصلی این قطعه، به گردش درآوردن پروانه جهت دمش هوای خنک بر روی لوله‌ها و فین‌های کندانسور، تسریع انتقال حرارت گاز فشرده مبرد و ممانعت از داغ شدن بیش از حد کمپرسور یخچال است.
کاربرد محصول
- خنک‌سازی و تهویه شبکه کندانسور یخچال الکترواستیل: هدایت جریان مداوم و پرفشار هوا بر روی کویل‌های کندانسور پشت یخچال به منظور خنک‌سازی گاز داغ ورودی از کمپرسور.
- تسهیل چرخه تقطیر مبرد: کاهش سریع دمای گاز پرفشار و تبدیل بهینه آن به مایع ساب‌کول در سیکل تبرید تراکمی یخچال الکترواستیل.
- محافظت حرارتی از موتور و افزایش طول عمر کمپرسور: پیشگیری از بالا رفتن دمای پوسته کمپرسور و جلوگیری از قطع مکرر مدار توسط کلید حرارتی (اورلود).
- قطعه جایگزین و تعویضی فابریک: جایگزینی بی‌دردسر برای موتور فن‌های سوخته، نیم‌سوز، صداافتاده یا گیرپاژکرده کندانسور در انواع مدل‌های کمبی، دوقلو و ساید بای ساید الکترواستیل با فن ۲۲۰ ولت.
توضیح فنی
موتور فن کندانسور ARCTIC 4680JB1035G بر پایه مکانیزم القایی قطب‌چاکدار (Shaded-Pole) عمل می‌کند؛ این طراحی به دلیل نداشتن خازن راه‌انداز، کلید گریز از مرکز یا قطعات الکترونیکی حساس درون موتور، استهلاک مکانیکی و الکتریکی را به کمترین حد ممکن می‌رساند. ایجاد شار مغناطیسی نامتقارن توسط حلقه‌های مسی قطب‌چاکدار، گشتاور راه‌اندازی نرم و مطمئنی را برای به حرکت درآوردن پروانه کندانسور مهیا می‌کند.
سیم‌پیچ موتور درون قاب عایق پلیمری سفید قرار دارد که از نفوذ گردوغبار جلوگیری کرده و استقامت دی‌الکتریک بالایی در برابر کارکرد پیوسته در محفظه گرم مجاور کمپرسور ارائه می‌دهد. شفت استیل پولیش‌شده روی بوش‌های مقاوم سوار شده است که ضمن به حداقل رساندن اصطکاک، از ایجاد لقی شعاعی و صداهای نامتعارف در دورهای کاری جلوگیری می‌کند. دسته سیم فابریک این محصول به کانکتور ۲ پین ضامن‌دار قرمز مجهز است که با سوکت فابریک سیم‌کشی یخچال‌های الکترواستیل منطبق بوده و مقاومت الکتریکی محل اتصال را به صفر نزدیک می‌کند.
علائم خرابی احتمالی
- داغ شدن غیرعادی موتور (کمپرسور) یخچال الکترواستیل: انباشت گرما در کندانسور به دلیل توقف پروانه فن و در نتیجه بالا رفتن شدید دمای بدنه موتور.
- قطع و وصل متوالی کمپرسور با صدای «تیک» اورلود: مدار محافظ حرارتی به علت داغی بیش از حد، برق کمپرسور را به‌طور متناوب قطع می‌کند.
- کاهش محسوس سرمایش کابین یخچال و فریزر: افت راندمان سیکل برودت به دلیل عدم تقطیر کامل مبرد در کندانسور گرم.
- شنیده شدن صدای سوت، خش‌خش، زوزه یا ارتعاش بدنه: سایش بوش‌های موتور، خشک شدن روتور، ورود پرز یا تاب برداشتن شفت.
- قفل شدن (گیرپاژ) یا گردش بسیار سفت پروانه: لقی شفت یا خشک شدن روان‌کاری که با چرخاندن پروانه با دست قابل تشخیص است.
- عدم چرخش فن با وجود برقراری ولتاژ برق شهر: قطع سیم‌پیچ داخلی موتور یا سوختن کامل در اثر نوسان یا حرارت مفرط.
راهنمای تشخیص قبل از خرید
۱. کنترل سطح ولتاژ موتور معیوب: مطمئن شوید فن کندانسور یخچال الکترواستیل شما با برق شهر 220V AC تغذیه می‌شود (برخی مدل‌ها از فن‌های ولتاژ پایین DC برد استفاده می‌کنند که با این مدل سازگار نیستند).

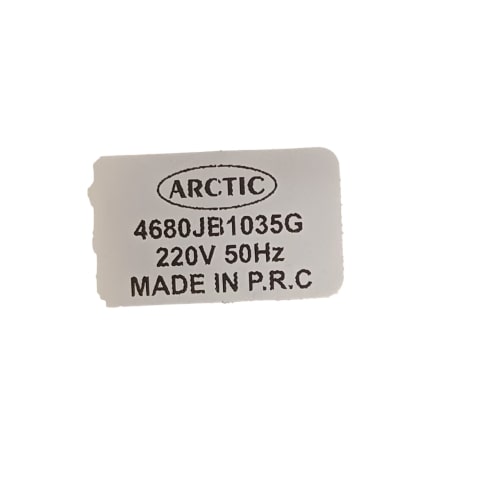

۲. بررسی کد فنی و برند قبلی: پارت نامبر 4680JB1035G یا ابعاد فیزیکی و توان موتور قبلی را مقایسه کنید.
۳. تطابق سوکت برق: کنترل کنید که سوکت متصل به دستگاه از نوع ۲ فیش ضامن‌دار باشد؛ در صورت تفاوت ظاهری سوکت، امکان تطبیق با سرسیم‌های استاندارد نیز وجود دارد.
۴. بررسی قطر و طول شفت: مطمئن شوید پروانه فن فابریک الکترواستیل به راحتی و محکم روی شفت استیل این موتور قفل می‌شود.
باکس مشاوره رایگان
آیا در مورد سازگاری این موتور فن با مدل دقیق یخچال الکترواستیل خود اطمینان ندارید؟
کافی است تصویر پلاک مشخصات یخچال الکترواستیل، عکس موتور فن قبلی و نمای سوکت اتصال را برای کارشناسان «هوم پارتینو» ارسال فرمایید تا تطابق ولتاژ، جهت گردش و ابعاد قطعه به‌صورت کاملاً رایگان بررسی و تایید گردد.
راهنمای نصب ایمن
۱. قطع کامل جریان برق: دوشاخه یخچال الکترواستیل را از پریز بکشید؛ این قطعه مستقیماً با برق ۲۲۰ ولت کار می‌کند و عدم قطع برق خطر جانی دارد.
۲. باز کردن محفظه موتورخانه: کاور شبکه محافظ پشت یخچال را باز کرده و محفظه را از گردوغبار و پرز انباشته با جاروبرقی یا قلم‌مو پاکسازی کنید.
۳. جداسازی فن معیوب: زبانه قرمز ضامن سوکت را فشار داده و کانکتور برق را جدا کنید؛ سپس پروانه را با کشیدن مستقیم از شفت خارج کرده و پیچ‌های براکت نگهدارنده موتور را باز کنید.
۴. بستن موتور جدید آرکتیک: موتور ARCTIC را روی پایه فیکس کرده و پیچ‌ها را محکم کنید؛ سپس پروانه را روی شفت استیل جا بزنید و با چرخاندن دستی مطمئن شوید پره‌ها با لوله‌ها و بدنه کندانسور تداخل ندارند.
۵. اتصال سوکت ضامن‌دار: کانکتور ۲ پین را جا بزنید تا صدای جا افتادن ضامن قرمز شنیده شود؛ سیم‌ها را با بست کمربندی از لوله‌های داغ دیسشارژ کمپرسور دور نگه دارید.
۶. تست راه‌اندازی: توری محافظ را ببندید، یخچال را به برق وصل کرده و از کارکرد بی‌صدا، روان و پرتاب باد صحیح فن مطمئن شوید.
نکات خرید
- کیفیت ساخت آرکتیک (ARCTIC): بهره‌مندی از سیم‌پیچ با دوام و هسته مغناطیسی بهینه جهت کارکرد پیوسته در محیط گرم موتورخانه.
- پارت نامبر دقیق 4680JB1035G: تضمین انطباق ابعادی، فاصله پایه‌ها و توان متناسب با بار پروانه کندانسور یخچال الکترواستیل.
- مجهز به سوکت فابریک ۲ پین ضامن‌دار قرمز: سهولت در نصب و پیشگیری از قطعی اتصال ناشی از لرزش‌های کمپرسور.
- فرکانس کاری 50Hz هماهنگ با شبکه برق ایران: کارکرد پایدار بدون لرزش و بدون داغ شدن سیم‌پیچ موتور.
- خرید از مراکز معتبر تأمین قطعات: اطمینان از نو بودن کالا و دریافت پشتیبانی تخصصی از مراجع دارای پروانه کسب.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
- روش‌های مختلف ارسال با پست، تیپاکس و باربری؛
- ضمانت ترب؛
- پروانه کسب؛
- ضمانت مرجوعی طبق شرایط فروشگاه؛
- تنوع بالای قطعات؛
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
- پشتیبانی فعال قبل و بعد از خرید.
-
انواع فن یخچال
1. فن اواپراتور (فن سرمایش):
- وظیفه: گردش هوا در محفظه یخچال
- محل نصب: پشت پنل داخلی یخچال
- ویژگی‌ها:
- معمولاً 3 تا 6 پره دارد
- سرعت متغیر در مدل‌های جدید
- جنس پره‌ها از پلاستیک مقاوم یا فلزی
2. فن کندانسور (فن کمپرسور):
- وظیفه: خنک‌کردن کمپرسور و کندانسور
- محل نصب: پشت یخچال، نزدیک کمپرسور
- ویژگی‌ها:
- مقاوم در برابر دمای بالا
- معمولاً 5 تا 9 پره دارد
- جنس پره‌ها معمولاً فلزی
فن نوفراست (در مدل‌های بدون برفک):
- وظیفه: ذوب برفک‌های تشکیل شده
- محل نصب: نزدیک اواپراتور
- ویژگی‌ها:
- قدرت کمتر نسبت به فن‌های دیگر
- کارکرد دورهای
سوال پر تکرار:
قیمت فن یخچال ایستاده چقدر است؟
قیمت موتور فن یخچال ایستاده چقدر است؟
پاسخ: به عوامل زیادی از جمله برند ، سیم پیچ، قدرت موتور و ... بستگی دارد
برای مشاهده تمام موتور فن ها اینجا کلیک کنید
محصولات و مقالات مرتبط
محصولات و مقالات مرتبط
- پروانه فن کندانسور یخچال الکترواستیل
- رله استارت و اورلود کمپرسور یخچال الکترواستیل
- خازن دائم‌کار کمپرسور
- سنسور دیفراست و دمای یخچال الکترواستیل
- مقاله تخصصی: «بررسی دلایل داغ شدن کمپرسور یخچال الکترواستیل و آموزش نحوه تست و تعویض فن کندانسور»
سوالات متداول (FAQ)
آیا این موتور فن کندانسور برای تمام مدل‌های یخچال الکترواستیل کاربرد دارد؟
این فن برای مدل‌هایی از یخچال و فریزرهای الکترواستیل (کمبی، دوقلو، ساید) که مجهز به فن کندانسور ۲۲۰ ولت AC با پارت نامبر 4680JB1035G یا ابعاد مشابه هستند مناسب است. برای مدل‌های با فن DC باید فن متناسب انتخاب شود. جهت اطمینان، عکس قطعه معیوب را ارسال فرمایید.
اگر سوکت فن قبلی با این سوکت ضامن‌دار قرمز تفاوت داشت چه کنیم؟
از آنجا که این موتور با برق متناوب ۲۲۰ ولت کار می‌کند، در صورت متفاوت بودن کانکتور فابریک یخچال شما، می‌توان سرسیم‌ها را با سرسیم مادگی استاندارد متصل نمود؛ با این حال ساختار این مدل منطبق بر سوکت‌های استاندارد است.
علت اصلی سوختن موتور فن کندانسور در یخچال الکترواستیل چیست؟
انباشت گردوغبار و پرز روی فین‌های کندانسور و پروانه، عدم سرویس دورهای پشت یخچال، نوسانات شدید برق و فرسودگی بوش‌ها در گذر زمان مهم‌ترین دلایل سوختن فن هستند.
آیا این موتور فن هنگام کارکرد صدا دارد؟
خیر؛ به دلیل بهره‌مندی از شفت استیل سنترشده و بوش‌های خودتنظیم با کیفیت وارداتی، کارکرد این قطعه کاملاً نرم، روان و کم‌صدا است.
جمع‌بندی و ثبت سفارش (CTA)
موتور فن کندانسور یخچال الکترواستیل برند آرکتیک (ARCTIC) مدل 4680JB1035G با ولتاژ ۲۲۰ ولت، شفت استیل ضدزنگ، سوکت فابریک ضامن‌دار قرمز و کیفیت ساخت درجه یک وارداتی، قطعه‌ای ایده‌آل برای احیای قدرت سرمایش و پیشگیری از آسیب به کمپرسور یخچال الکترواستیل شماست. هم‌اکنون این قطعه را با ضمانت اصالت و امکان ارسال سریع از «هوم پارتینو» سفارش دهید و در صورت نیاز، از خدمات مشاوره رایگان ما بهره‌مند شوید.
