معرفی کوتاه

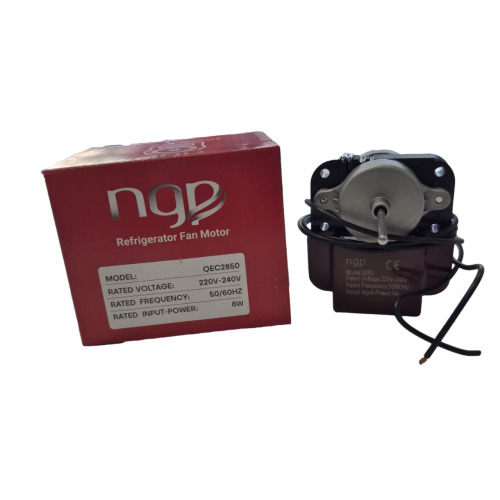

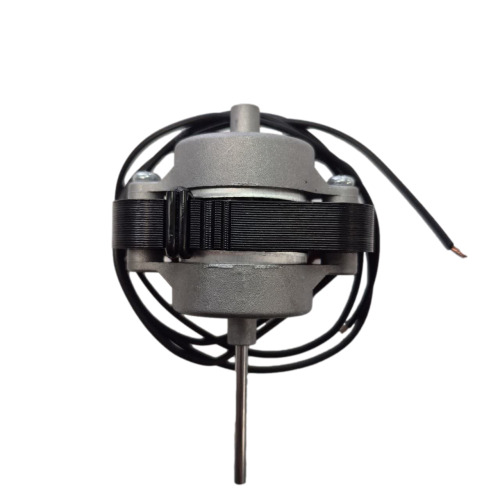

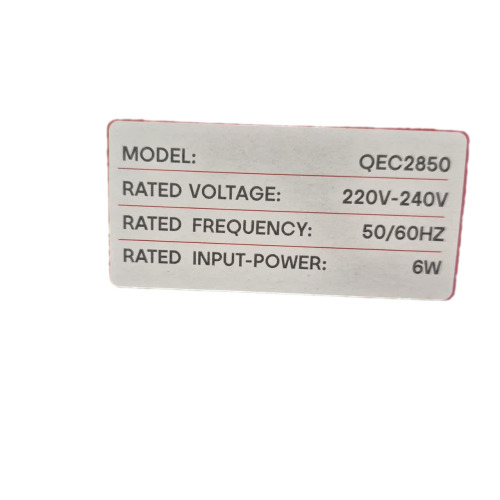

موتور فن اواپراتور یخچال مدل QEC2850 (معروف به ۲۸۵۰ یا شافت ۴ سانتیمتری) از برند NGP، یک موتور فن قطب چاکدار (Shaded-Pole AC Motor) با بوبین رزینخورده ضد رطوبت است. این الکتروموتور با ولتاژ کاری ۲۲۰ ولت و توان ۶ وات، جهت گردش یکنواخت سرما و ایجاد جریان هوای بهینه در محفظه اواپراتور انواع یخچال و فریزر طراحی شده است.
کاربرد قطعه
- مکش سرمای تولیدشده از روی فینهای اواپراتور و انتقال آن به کابین یخچال و فریزر
- جلوگیری از تجمع برودت موضعی و ایجاد تعادل دمایی پایدار در تمامی طبقات
- تسریع در فرایند خنکسازی مواد غذایی و جلوگیری از یخزدگی غیریکنواخت
- سازگار با انواع یخچال و فریزرهای سنتی و نوفراست داخلی و خارجی سازگار با فنهای AC بوبیندار و شافت بلند ۴ سانتیمتری
توضیح فنی

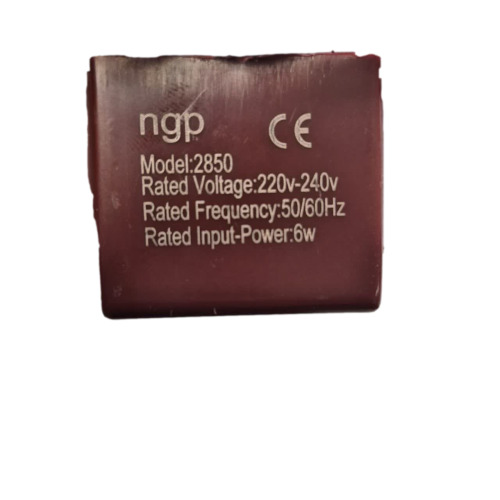

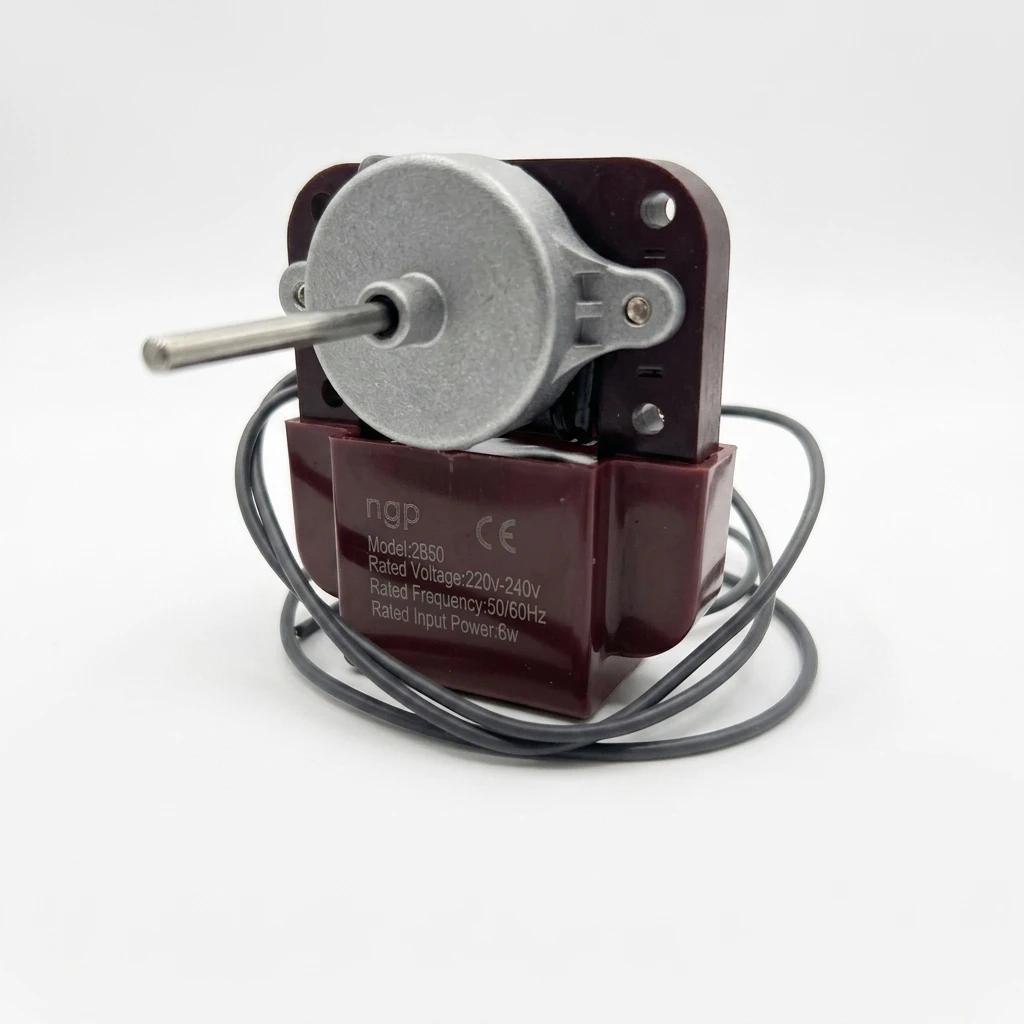

موتور فن NGP مدل QEC2850 از مکانیزم الکترومغناطیسی قطب چاکدار (Shaded Pole) بهره میبرد که سادگی ساختار، قابلیت اطمینان بالا و کارکرد بدون نیاز به خازن را فراهم میسازد. بوبین این موتور داخل یک قالب رزینی فشرده به رنگ زرشکی ایزوله شده است؛ این ساختار مهرومومشده مانع از نفوذ رطوبت ناشی از برفکزدایی (دیفراست) و سوختگی سیمپیچ مسی میشود.
طول شافت ۴ سانتیمتری و قطر استاندارد میله خروجی، امکان نصب انواع پروانههای فلزی و پلاستیکی فشاری را میسر میسازد. همچنین براکتهای نگهدارنده فلزی در دو طرف هسته آهنی مجهز به بوشهای خودتنظیم بوده که باعث چرخش روان، کاهش لرزش و به حداقل رسیدن نویز صوتی حین گردش فن میشود.
علائم خرابی احتمالی
- گرم شدن کابین یخچال یا فریزر با وجود روشن بودن کمپرسور
- ایجاد صدای نامتعارف (خرخر، زوزه یا لرزش شدید) از ناحیه پشت محفظه اواپراتور
- قفل شدن (گیرپاژ) شافت موتور ناشی از خشک شدن یا فرسودگی بوشها
- سوختن سیمپیچ بوبین به دلیل اتصال کوتاه یا کارکرد مداوم در دمای نامناسب
- متوقف شدن گردش پروانه و عدم پرتاب هوای سرد به داخل طبقات
راهنمای تشخیص قبل از خرید
- بررسی ولتاژ دستگاه: مطمئن شوید فن قبلی دستگاه از نوع برق شهری ۲۲۰ ولت (AC) بوده و با فنهای DC ولتاژ پایین (۱۲ ولت) اشتباه گرفته نشود.
- اندازهگیری طول شافت: فاصله بیرونآمده شافت از بدنه موتور را چک کنید تا تطابق آن با سایز ۴ سانتیمتر احراز شود.
- محل پیچهای پایهها: فاصله سوراخهای نصب روی قاب موتور را با براکت و لاستیکهای لرزهگیر یخچال خود مقایسه نمایید.
باکس مشاوره رایگان
در تطبیق مدل موتور فن و اندازه شافت برای یخچال خود تردید دارید؟
برای اطمینان از سازگاری کامل، کافی است عکسی از برچسب مشخصات موتور فن معیوب و پروانه آن برای کارشناسان هوم پارتینو ارسال کنید تا دقیقترین قطعه جایگزین به شما معرفی شود.
راهنمای نصب ایمن
- پیش از هر اقدامی، دوشاخه برق یخچال را از پریز بکشید.
- قاب محافظ و دریچه هوای اواپراتور داخل فریزر را با احتیاط باز کنید.
- سوکت یا اتصالات برق فن قدیمی را جدا کرده و پروانه فن را با دقت و بدون کج کردن از روی شافت بیرون بکشید.
- موتور معیوب را از پایه یا لاستیکهای لرزهگیر جدا کنید.
- موتور فن جدید NGP QEC2850 را در جایگاه خود نصب کرده، پروانه را روی شافت ۴ سانتیمتری جا بزنید (مطمئن شوید پروانه به بدنه یا سیمها گیر نمیکند).
- دو رشته سیم برق ۲۲۰ ولت را با وارنیش حرارتی یا ترمینال استاندارد عایقبندی کرده و متصل کنید.
- پیش از بستن کامل قاب، یخچال را برای چند لحظه به برق بزنید تا از جهت چرخش و پرتاب باد اطمینان حاصل فرمایید.
نکات خرید
- تطابق ولتاژ ۲۲۰ ولت و توان ۶ وات، بازدهی برودتی یخچال را بدون افزایش مصرف انرژی در حد ایدهآل نگه میدارد.
- ساختار ضد رطوبت بوبین رزینی NGP مانع از اتصال بدنه در محیطهای مرطوب اواپراتور میگردد.
- حین نصب پروانه، از وارد آوردن ضربه چکش به شافت خودداری کنید تا بوشهای انتهایی آسیب نبینند.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
- روشهای مختلف ارسال با پست، تیپاکس و باربری؛
- ضمانت ترب؛
- پروانه کسب؛
- ضمانت مرجوعی طبق شرایط فروشگاه؛
- تنوع بالای قطعات؛
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
- پشتیبانی فعال قبل و بعد از خرید.
-
انواع فن یخچال
1. فن اواپراتور (فن سرمایش):
- وظیفه: گردش هوا در محفظه یخچال
- محل نصب: پشت پنل داخلی یخچال
- ویژگیها:
- معمولاً 3 تا 6 پره دارد
- سرعت متغیر در مدلهای جدید
- جنس پرهها از پلاستیک مقاوم یا فلزی
2. فن کندانسور (فن کمپرسور):
- وظیفه: خنککردن کمپرسور و کندانسور
- محل نصب: پشت یخچال، نزدیک کمپرسور
- ویژگیها:
- مقاوم در برابر دمای بالا
- معمولاً 5 تا 9 پره دارد
- جنس پرهها معمولاً فلزی
3. فن نوفراست (در مدلهای بدون برفک):
- وظیفه: ذوب برفکهای تشکیل شده
- محل نصب: نزدیک اواپراتور
- ویژگیها:
- قدرت کمتر نسبت به فنهای دیگر
- کارکرد دورهای
سوال پر تکرار:
قیمت فن یخچال ایستاده چقدر است؟
قیمت موتور فن یخچال ایستاده چقدر است؟
پاسخ: به عوامل زیادی از جمله برند ، سیم پیچ، قدرت موتور و ... بستگی دارد
برای مشاهده تمام موتور فن ها اینجا کلیک کنید
محصولات و مقالات مرتبط
- پروانه و فن اواپراتور یخچال مدل ۴ پره و ۳ پره
- ترموفیوز، ترمودیسک و سنسور دیفراست یخچال
- لاستیک لرزهگیر پایه موتور فن یخچال
- مقاله آموزشی: «علت کار نکردن فن یخچال چیست و چگونه موتور فن اواپراتور را تست و تعویض کنیم؟»
سوالات متداول (FAQ)
آیا این موتور فن برای یخچالهای اینورتر نیز مناسب است؟
خیر؛ اکثر یخچالهای اینورتر از فنهای DC با ولتاژ ۱۲ ولت استفاده میکنند. این موتور مخصوص سیستمهای دارای برق تغذیه ۲۲۰ ولت AC است.
آیا جهت چرخش این موتور قابل تغییر است؟
خیر؛ جهت گردش الکتروموتورهای قطب چاکدار بر اساس موقعیت چاک و حلقه اتصال کوتاه استاتور ثابت است.
چرا طول شافت ۴ سانت در انتخاب فن اهمیت دارد؟
طول شافت مشخص میکند پروانه در چه فاصلهای از قاب قرار میگیرد تا درون داکت هوا به درستی عمل مکش و دمش را انجام دهد و به جدارهها برخورد نکند.
جمعبندی و CTA
موتور فن اواپراتور یخچال مدل QEC2850 (شافت ۴ سانت) برند NGP با توان ۶ وات و طراحی ایزوله ضد رطوبت، گزینهای استاندارد و باکیفیت برای بازیابی چرخش هوای سرد و حل مشکل افت برودت یخچال شماست.
