معرفی کوتاه

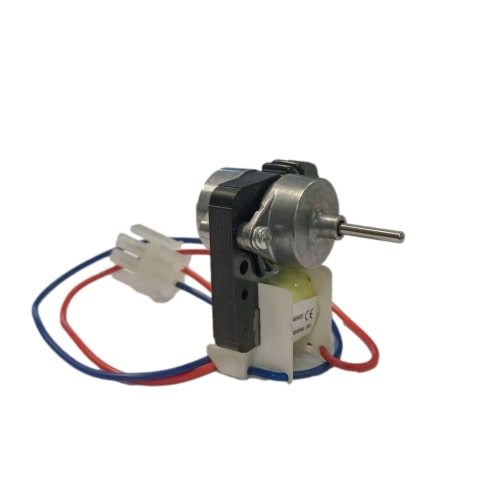

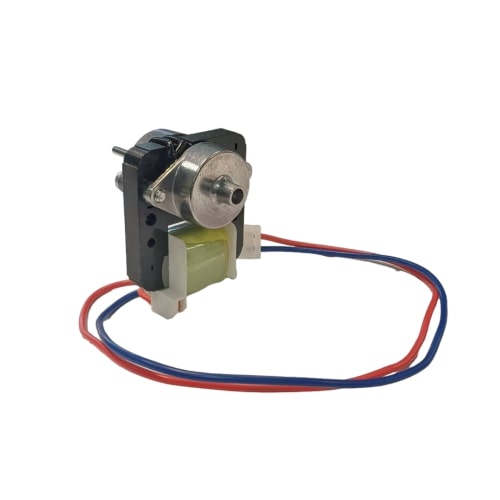

موتور فن یخچال امرسان یک الکتروموتور تکفاز متناوب (AC) از نوع قطب چاکدار (Shaded-Pole) است که با کد فنی 4151840485 و توان مصرفی 5 وات شناخته میشود. این موتور مجهز به سیمپیچ روکشدار عایق، هسته استاتور فلزی، بوشهای نگهدارنده فلزی و شفت خروجی است و از طریق دو رشته سیم (قرمز و آبی) به یک کانکتور مادگی ۲ پین استاندارد سفیدرنگ متصل میگردد.
کاربرد قطعه
- به گردش درآوردن جریان هوا: انتقال و گردش هوای سرد از روی اواپراتور به فضای داخلی طبقات کابین یخچال یا محفظه فریزر.
- توزیع یکنواخت سرما: کمک به تثبیت درجه حرارت در بخشهای مختلف دستگاه و جلوگیری از نوسان دمایی.
- کمک به خنککاری: بسته به ساختار دستگاه، در برخی مدلها ممکن است در بخش محفظه کمپرسور/کندانسور جهت عبور جریان هوا مورد استفاده قرار گیرد.
توضیح فنی
این موتور با ولتاژ برق شهر ۲۳۰ ولت AC و فرکانسهای ۵۰ و ۶۰ هرتز کار میکند. سیمپیچ مسی آن درون یک قاب پلاستیکی عایق قرار گرفته و روی هسته ورقههای استاتور سوار شده است. بوشهای محور با براکتهای فلزی مقاوم در جای خود محکم شدهاند تا دوران پایدار شفت را تأمین کنند. سیمهای تغذیه قرمز و آبی به یک کانکتور استاندارد سفید دوپین متصل شدهاند که جا زدن و تعویض آسان قطعه را بدون نیاز به لحیمکاری یا دستکاری در سیمکشی فابریک فراهم میکند.
علائم خرابی احتمالی
- کاهش برودت و افت سرمایش: عدم پرتاب باد خنک در طبقات با وجود روشن بودن کمپرسور.
- عدم چرخش شفت: نچرخیدن پروانه فن با وجود رسیدن فرمان ولتاژ ۲۳۰ ولت به سوکت.
- سفتی یا قفل شدن مکانیکی (گریپاژ): چرخیدن سخت شفت با دست ناشی از خشک شدن یا فرسودگی بوشها.
- ایجاد صداهای نامتعارف: صدای لرزش، سایش بوشها یا زوزه غیرعادی از بخش فن.
- سوختگی سیمپیچ: قطع پیوستگی الکتریکی اهمی سیمپیچ در اثر نوسانات یا کارکرد خشک.
راهنمای تشخیص پیش از خرید

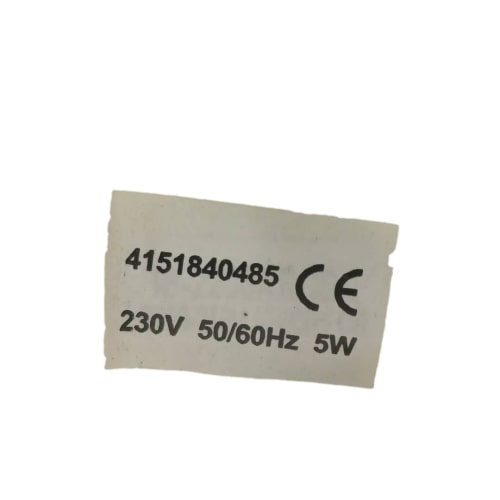

۱. بررسی پلاک قطعه سوخته: برچسب موتور قدیمی را بررسی کرده و کد 4151840485 و مشخصه 230V 50/60Hz 5W را با این قطعه تطبیق دهید.
۲. بررسی نوع ولتاژ (AC در برابر DC): توجه داشته باشید این موتور ۲۳۰ ولت متناوب (AC) است؛ آن را با موتورهای ۱۲ ولت یا ۲۴ ولت مستقیم (DC) جایگزین نکنید.
۳. بررسی فرم فیزیکی سوکت: سوکت پلاستیکی ۲ خانه و شکل خارهای قفلکن جانبی را با سوکت سیمکشی یخچال خود مقایسه فرمایید.
۴. تطبیق فیزیکی شفت و پایهها: ابعاد شفت فلزی و محل قرارگیری بوشها و مهارهای موتور را با نمونه فابریک دستگاه چک کنید.
باکس مشاوره تخصصی هوم پارتینو
💬 نیاز به بررسی دقیق سازگاری این قطعه با دستگاه خود دارید؟
پیش از ثبت سفارش، جهت جلوگیری از هرگونه انتخاب اشتباه:
۱. تصویر برچسب مشخصات موتور فن معیوب
۲. عکس واضح از سوکت و نوع سیمبندی
۳. عکس از پلاک مدل یخچال (واقع بر روی بدنه یا پشت دستگاه)
را برای کارشناسان هوم پارتینو ارسال نمایید تا در کوتاهترین زمان اصالت و تطابق آن بررسی شود.
راهنمای نصب ایمن
- ایمنی الکتریکی: پیش از هر اقدامی، دوشاخه یخچال را به طور کامل از پریز برق جدا کنید.
- باز کردن محفظه فن: فلاپها یا پوشش داخلی بخش فن را با ابزار مناسب و احتیاط باز نمایید.
- جداسازی قطعه قدیمی: ضامن سوکت برق را آزاد کرده، پروانه فن را با دقت و بدون شکستن از روی شفت بیرون بکشید و پایههای موتور را باز کنید.
- جایگذاری موتور جدید: موتور جدید را در بستر لاستیکی/پایههای فابریک قرار داده و از هممحور بودن آن مطمئن شوید.
- نصب پروانه و تست آزاد بودن: پروانه را روی شفت جا بزنید و با دست بچرخانید تا مطمئن شوید پرهها بدون گیر کردن به بدنه روان میچرخند.
- اتصال سوکت و راهاندازی: کانکتور برق ۲ پین را محکم متصل کرده، قاب را ببندید و دستگاه را به برق بزنید.
نکات کلیدی خرید
- توان ورودی دستگاه ۵ وات بوده و طراحی آن برای برق استاندارد شهری ۲۳۰ ولت متناوب است.
- پیش از خرید به جهت چرخش شفت پروانه و تطابق طول شفت با پروانه فعلی خود توجه نمایید.
- این قطعه همراه با سیمهای آماده و کانکتور مادگی ۲ پین ارائه میشود.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
- روشهای مختلف ارسال با پست، تیپاکس و باربری؛
- ضمانت ترب؛
- پروانه کسب؛
- ضمانت مرجوعی طبق شرایط فروشگاه؛
- تنوع بالای قطعات؛
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
- پشتیبانی فعال قبل و بعد از خرید.
-
انواع فن یخچال
1. فن اواپراتور (فن سرمایش):
- وظیفه: گردش هوا در محفظه یخچال
- محل نصب: پشت پنل داخلی یخچال
- ویژگیها:
- معمولاً 3 تا 6 پره دارد
- سرعت متغیر در مدلهای جدید
- جنس پرهها از پلاستیک مقاوم یا فلزی
2. فن کندانسور (فن کمپرسور):
- وظیفه: خنککردن کمپرسور و کندانسور
- محل نصب: پشت یخچال، نزدیک کمپرسور
- ویژگیها:
- مقاوم در برابر دمای بالا
- معمولاً 5 تا 9 پره دارد
- جنس پرهها معمولاً فلزی
3. فن نوفراست (در مدلهای بدون برفک):
- وظیفه: ذوب برفکهای تشکیل شده
- محل نصب: نزدیک اواپراتور
- ویژگیها:
- قدرت کمتر نسبت به فنهای دیگر
- کارکرد دورهای
سوال پر تکرار:
قیمت فن یخچال ایستاده چقدر است؟
قیمت موتور فن یخچال ایستاده چقدر است؟
پاسخ: به عوامل زیادی از جمله برند ، سیم پیچ، قدرت موتور و ... بستگی دارد
برای مشاهده تمام موتور فن ها اینجا کلیک کنید
محصولات مرتبط
- پروانه فن اواپراتور یخچال
- موتور فنهای سری YJF و الکتروژن
- سنسور محیطی و اواپراتور دیفراست یخچال
- ترموفیوز و المنت حرارتی دیفراست
پرسشهای متداول (FAQ)
آیا این موتور برای تمامی مدلهای یخچال امرسان مناسب است؟
تنها برای مدلهایی که موتور فن فابریک آنها با کد فنی 4151840485 و مشخصات ۲۳۰ ولت ۵ وات با این تیپ سوکت تعریف شده است مناسب است. توصیه میشود پیش از خرید پلاک قطعه قبلی بررسی گردد.
این موتور AC است یا DC؟
این مدل با ولتاژ ۲۳۰ ولت AC (برق متناوب شهری) کار میکند و امکان استفاده به جای فنهای دیسی ۱۲ ولت را ندارد.
آیا سوکت این قطعه به سیمکشی فابریک میخورد؟
بله، این قطعه مجهز به کانکتور مادگی استاندارد ۲ پین است که مستقیماً به نری سیمکشی دستگاه جفت میشود.
جمعبندی و ثبت سفارش
موتور فن یخچال امرسان با پارتنامبر 4151840485، ولتاژ کاری 230V و توان 5W، یک قطعه استاندارد برای جایگزینی موتورهای سوخته یا نیمسوز با صدای بالا است. با تطبیق مشخصات فنی مندرج روی پلاک قطعه قبلی یا ارسال تصویر آن برای تیم پشتیبانی هوم پارتینو، میتوانید سفارش خود را با اطمینان کامل ثبت کنید.
