معرفی کوتاه

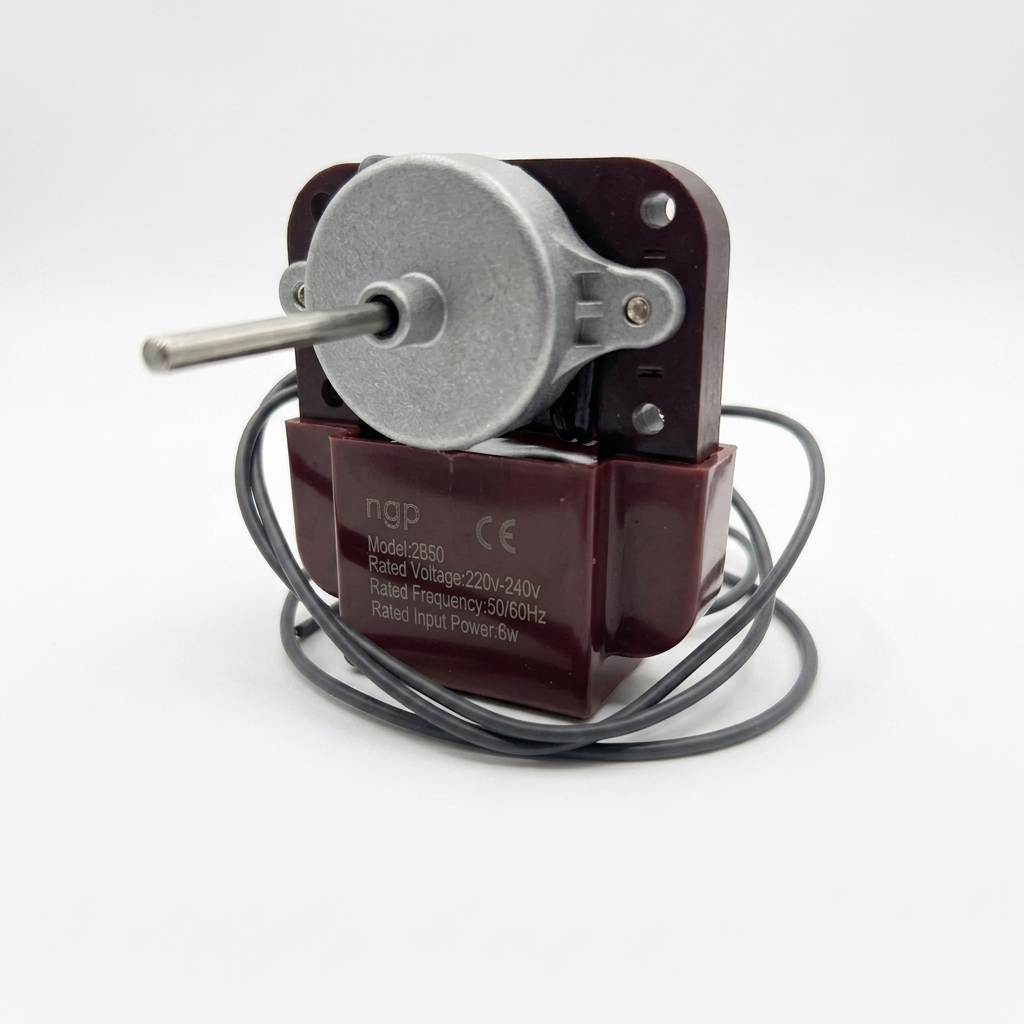

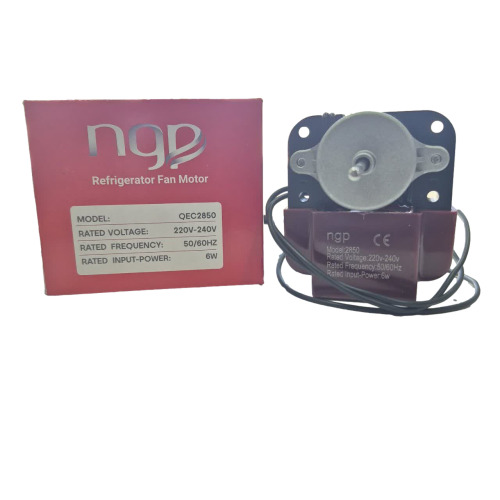

موتور فن اواپراتور یخچال مدل 2850 / QEC2850 برند NGP با طول شافت ۴ سانتیمتر، یک الکتروموتور قطب چاکدار (Shaded-Pole AC) با بوبین رزینی ایزوله زرشکیرنگ و ولتاژ ۲۲۰ ولت است. این فن که در بازار و میان تکنسینها به عنوان موتور فن ال جی شافت ۴ سانت (طرح ال جی بوبیندار ۲۲۰V) شناخته میشود، وظیفه ایجاد دمش و گردش پرفشار هوای سرد از روی اواپراتور به تمام طبقات یخچال و فریزر را بر عهده دارد.
کاربرد قطعه
- انتقال و توزیع برودت تولیدشده توسط اواپراتور به محفظه فریزر و یخچال
- سازگار با انواع یخچال و فریزرهای طرح ال جی (LG) و سایر برندهای کرهای و داخلی که از فن ۲۲۰ ولت شافت بلند استفاده میکنند
- برطرفکننده مشکل حبس سرما در پشت محفظه اواپراتور و جلوگیری از فاسد شدن مواد غذایی در طبقات پایین
- ایجاد گردش هوای یکنواخت و جلوگیری از تجمع برفک و یخزدگی سطحی روی لولههای سرمایشی
توضیح فنی
الکتروموتور فن اواپراتور NGP مدل 2850 بر پایه مکانیزم القایی قطب چاکدار (Shaded Pole) کار میکند که به دلیل حذف کلید گریز از مرکز، جاروبک (زغال) و خازن راهانداز، از دوام مکانیکی فوقالعاده و عملکردی پایدار در کارکردهای مداوم شبانهروزی برخوردار است. بوبین مسی این موتور درون قالبی رزینی و فشرده به رنگ زرشکی بهصورت هرمتیک عایقبندی شده است؛ این طراحی مانع از نفوذ بخار آب ناشی از فرایند برفکزدایی (دیفراست)، زنگزدگی استاتور و اتصالی سیمپیچ میگردد.
شافت فولادی مقاوم این محصول با طول ۴ سانتیمتر، فاصلهگذاری دقیق پروانه فن را نسبت به بدنه موتور و دریچه داکت هوا در یخچالهای ال جی و مدلهای مشابه تضمین میکند. وجود بوشهای خودتنظیم فسفر-برنز در قاب آلومینیومی موتور، اصطکاک را به حداقل رسانده و از ایجاد لغزش، حرارت اضافه و نویز صوتی جلوگیری به عمل میآورد.
علائم خرابی احتمالی
- افت چشمگیر سرمای داخل یخچال و فریزر با وجود روشن بودن و کارکرد کمپرسور
- شنیده شدن صدای زوزه، سوت کشیدن یا لرزش غیرعادی از بخش پشت پنل اواپراتور
- قفل شدن (گیرپاژ) میله شافت فن به دلیل تحلیل رفتن روانکاری یا خشکی بوشها
- داغ کردن بیش از حد، اتصال کوتاه یا سوختن کامل بوبین به دلیل نوسان برق
- ایست کامل پروانه و عدم گردش هوا بین کابینها
راهنمای تشخیص قبل از خرید
- بررسی ولتاژ موتور فابریک: اطمینان حاصل کنید که سیستم تغذیه فن یخچال شما برق ۲۲۰ ولت AC است (برخی یخچالهای مدرن اینورتر ال جی فنهای DC ولتاژ پایین نظیر ۱۲ یا ۱۳ ولت دارند که با این مدل سازگار نیست).
- اندازهگیری دقیق طول شافت: میله فلزی بیرونآمده را متر کنید تا با اندازه ۴ سانتیمتر (شافت ۴) تطابق کامل داشته باشد.
- موقعیت سوراخهای پیچ روی براکت: فواصل پایههای نصب و سوراخهای بست لاستیکی لرزهگیر موتور قبلی را با براکت این موتور تطبیق دهید.
باکس مشاوره رایگان
🛠️ در تشخیص نوع ولتاژ (AC در برابر DC) یا اندازه شافت فن یخچال ال جی خود شک دارید؟
برای جلوگیری از خرید اشتباه، کافی است تصویری از لیبل مشخصات موتور فن معیوب و مدل دقیق یخچال خود را برای کارشناسان «هوم پارتینو» بفرستید تا دقیقترین گزینه به شما معرفی گردد.
راهنمای نصب ایمن
- پیش از هر اقدامی، دوشاخه برق دستگاه را از پریز اصلی جدا نمایید.
- قاب دریچه و درپوش پنل پشتی داخل فریزر را باز کرده و لایههای فوم عایق را با احتیاط خارج کنید.
- پروانه فن را با دو دست گرفته و بدون ایجاد زاویه یا خمش، به صورت مستقیم از روی شافت بیرون بکشید.
- پیچهای بست و پایههای نگهدارنده فلزی موتور معیوب را باز کنید.
- موتور فن جدید NGP مدل 2850 (شافت ۴ سانت) را بر روی بستهای لاستیکی ضد لرزش محکم کنید.
- پروانه را با فشار یکنواخت روی شافت ۴ سانتیمتری جا بزنید (بررسی کنید پروانه با لبههای بدنه داکت برخورد نداشته باشد).
- دو رشته سیم برق ۲۲۰ ولت را توسط ترمینال پیچی یا وارنیش حرارتی کاملاً ایمن و عایقبندی کنید.
- قبل از بستن قاب نهایی، یخچال را برای چند لحظه به برق بزنید تا از پرتاب باد رو به جلو و بیصدا بودن چرخش مطمئن شوید.
نکات خرید
- تطابق طول شافت ۴ سانتیمتری عامل حیاتی در قرارگیری پروانه در گلوگاه داکت باد سرد است.
- توان نامی ۶ وات و فرکانس ۵۰/۶۰ هرتز، بدون تحمیل بار اضافی بر سیستم برق یخچال، بیشترین بازدهی دمش را ایجاد میکند.
- پوشش محافظ رزینی بوبین تضمینکننده مقاومت موتور در برابر رطوبت مداوم محفظه اواپراتور است.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
- روشهای مختلف ارسال با پست، تیپاکس و باربری؛
- ضمانت ترب؛
- پروانه کسب؛
- ضمانت مرجوعی طبق شرایط فروشگاه؛
- تنوع بالای قطعات؛
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
- پشتیبانی فعال قبل و بعد از خرید.
-
انواع فن یخچال
1. فن اواپراتور (فن سرمایش):
- وظیفه: گردش هوا در محفظه یخچال
- محل نصب: پشت پنل داخلی یخچال
- ویژگیها:
- معمولاً 3 تا 6 پره دارد
- سرعت متغیر در مدلهای جدید
- جنس پرهها از پلاستیک مقاوم یا فلزی
2. فن کندانسور (فن کمپرسور):
- وظیفه: خنککردن کمپرسور و کندانسور
- محل نصب: پشت یخچال، نزدیک کمپرسور
- ویژگیها:
- مقاوم در برابر دمای بالا
- معمولاً 5 تا 9 پره دارد
- جنس پرهها معمولاً فلزی
فن نوفراست (در مدلهای بدون برفک):
- وظیفه: ذوب برفکهای تشکیل شده
- محل نصب: نزدیک اواپراتور
- ویژگیها:
- قدرت کمتر نسبت به فنهای دیگر
- کارکرد دورهای
سوال پر تکرار:
قیمت فن یخچال ایستاده چقدر است؟
قیمت موتور فن یخچال ایستاده چقدر است؟
پاسخ: به عوامل زیادی از جمله برند ، سیم پیچ، قدرت موتور و ... بستگی دارد
برای مشاهده تمام موتور فن ها اینجا کلیک کنید
محصولات و مقالات مرتبط
- پروانه فن اواپراتور یخچال ال جی
- سنسور دیفراست، المنت و ترموفیوز حرارتی
- لاستیک لرزهگیر پایههای موتور فن
- مقاله آموزشی: «علت یخ زدن اواپراتور و کار نکردن فن یخچال چیست؟ + روش تست سیمپیچ»
سوالات متداول (FAQ)
آیا این فن برای یخچالهای اینورتر LG مناسب است؟
خیر؛ یخچالهای اینورتر اغلب مجهز به فنهای DC با ولتاژ ۱۲ یا ۱۳ ولت و سوکتهای سهسیمه یا چهارسیمه هستند. این مدل اختصاصاً برای سیستمهای ۲۲۰ ولت AC طراحی شده است.
اگر طول شافت موتور قدیمی من ۳.۵ سانت باشد، میتوانم از شافت ۴ سانت استفاده کنم؟
خیر؛ نیم سانتیمتر اختلاف شافت ممکن است باعث برخورد لبههای پروانه با توری یا پنل محافظ محفظه اواپراتور شود. لطفاً دقیقاً سایز متناسب با قطعه فابریک را انتخاب کنید.
آیا جهت چرخش موتور فن قابل تغییر است؟
خیر؛ جهت دوران موتورهای قطب چاکدار با ساختار هسته استاتور و شکاف قطبها مشخص شده و در جهت کارخانهای ثابت است.
جمعبندی و CTA
موتور فن اواپراتور یخچال ال جی مدل ۲۸۵۰ (شافت ۴ سانت) برند NGP با توان ۶ وات و بوبین زرینی ضد آب، انتخابی استاندارد و با طول عمر بالا برای برطرف کردن افت سرما و تعویض فن فرسوده انواع یخچالهای سازگار است.
