معرفی کوتاه

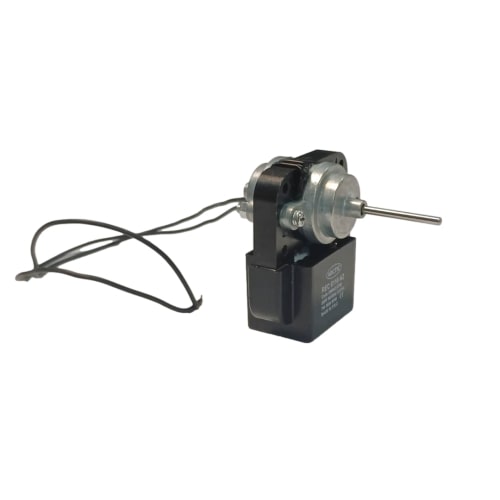

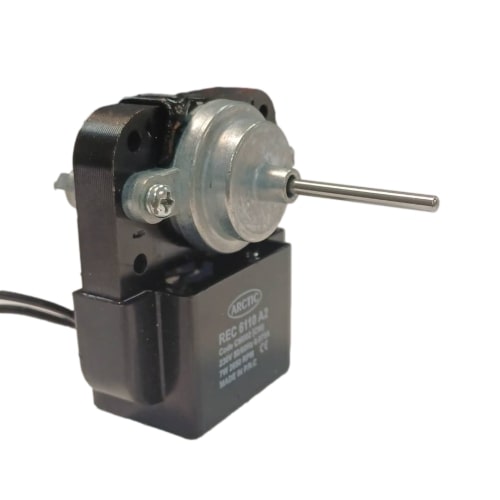

موتور فن کندانسور یخچال مدل هسته ضخیم با برند ARCTIC و پارت فنی REC 6110 A2 (کد CM002 با جهت چرخش CW ساعت‌گرد)، از موتورهای پرقدرت و بادوام قطب چاکدار (Shaded Pole) برای گردش هوای اجباری در کندانسور یخچال‌ها است. ویژگی برجسته این موتور، استاتور لمینت‌شده با هسته ضخیم و توان خروجی ۷ وات واقعی با سرعت ۲۶۵۰ دور در دقیقه است که پرتاب باد و گشتاور راه‌اندازی بالاتری نسبت به مدل‌های هسته باریک ارائه می‌دهد. وجود محفظه پلاستیکی عایق یکپارچه روی بوبین و شافت فلزی استاندارد ۳ سانتی‌متری، این قطعه را به گزینه‌ای مطمئن جهت جایگزینی در انواع یخچال‌های خانگی و صنعتی تبدیل کرده است.
کاربرد
- ایجاد جریان هوای پیوسته روی لوله‌های رادیاتور کندانسور جهت خنک‌سازی سریع گاز داغ مبرد خروجی از کمپرسور.
- کاهش دمای کاری پوسته کمپرسور در سیکل‌های تبرید با بار حرارتی بالا به دلیل توان ۷ وات و سرعت ۲۶۵۰ دور.
- تسریع تبخیر آب حاصل از سیستم برفک‌زدایی (دیفراست) در کاسه روی کمپرسور.
- مناسب برای انواع یخچال و فریزرهای ساید بای ساید، کمبی و ایستاده که نیازمند فن پرقدرت ۲۳۰ ولت با جهت چرخش ساعت‌گرد (CW) و شافت ۳ سانتی‌متری هستند.
توضیح فنی
موتور فن ARCTIC REC 6110 A2 به صورت تک‌فاز آسنکرون قطب چاکدار طراحی شده است. ضخامت بالاتر هسته آهنی استاتور در این مدل، چگالی شار مغناطیسی را بالا برده و توان مکانیکی ۷ وات با دور ۲۶۵۰RPM ایجاد می‌کند که موجب گردش پرحجم‌تر هوا در پشت یخچال می‌شود. این موتور با جهت چرخش CW (ساعت‌گرد) کار می‌کند. بوبین سیم‌پیچی درون یک محفظه عایق پلاستیکی مشکی محافظت شده که از نفوذ پرز، رطوبت محیط موتورخانه و حرارت مستقیم به سیم‌پیچ جلوگیری می‌کند. نشیمنگاه بوش‌های خودتنظیم‌شونده در براکت آلومینیومی دایکاست، چرخش روان و بی‌صدای شافت فولادی را تضمین می‌نمایند.
علائم خرابی احتمالی
- گرم شدن بیش از حد لوله‌های کندانسور و داغ کردن کمپرسور: ناشی از توقف چرخش فن یا سوختن موتور.
- صدای ارتعاش، لرزش یا زوزه از پشت یخچال: فرسودگی، خشکی روغن بوش‌ها و لق شدن محور شافت.
- گیرپاژ مکانیکی: نچرخیدن شافت موتور با دست به دلیل ورود پرز و جرم به درون محور بوش‌ها.
- اورلود مکرر کمپرسور و قطع کارکرد یخچال: بالا رفتن بیش از حد فشار دیسشارژ گاز مبرد به دلیل عدم تخلیه حرارت در کندانسور.
- سوختن بوبین سیم‌پیچ: قطع شدن جریان برق به علت نوسانات الکتریکی شدید یا کارکرد طولانی‌مدت در حالت قفل بودن شافت.
راهنمای تشخیص پیش از خرید
۱. بررسی جهت چرخش (Rotation): جهت چرخش این موتور CW (ساعت‌گرد) است؛ حتماً زاویه پره‌های پروانه فن قدیمی خود را با جهت چرخش این موتور تطبیق دهید.
۲. اندازه‌گیری طول شافت: شافت موتور فن معیوب را از محل بوش تا نوک میله اندازه بزنید؛ اندازه این مدل ۳ سانتی‌متر است.
۳. تطبیق توان و ضخامت هسته: مدل هسته ضخیم ۷ وات با پارت REC 6110 A2 برای دستگاه‌هایی که نیاز به تهویه قدرتمندتر دارند ایده‌آل است.
۴. بررسی ولتاژ: قطعه از نوع برق متناوب 230 ولت شهری است و نباید به خروجی‌های DC ولتاژ پایین متصل شود.
باکس مشاوره رایگان
❓ آیا در انتخاب مدل فن کندانسور، طول شافت یا جهت چرخش ساعت‌گرد/پادساعت‌گرد نیاز به راهنمایی دارید؟
موتور فن‌های کندانسور در انواع شافت کوتاه، بلند و جهت چرخش‌های مختلف تولید می‌شوند. برای انتخاب دقیق و جلوگیری از خرید اشتباه، پیش از ثبت سفارش عکس قطعه معیوب و مدل دستگاه خود را برای کارشناسان فنی هوم پارتینو بفرستید تا دقیق‌ترین راهنمایی تخصصی را دریافت نمایید.
راهنمای نصب ایمن
۱. ایمنی الکتریکی: قبل از هرگونه تعمیر، دوشاخه یخچال را از پریز برق جدا کنید.
۲. باز کردن گارد محافظ کندانسور: توری فلزی یا قاب محافظ پایین یخچال را باز کرده و محل فن و کندانسور را تمیز کنید.
۳. جداسازی پروانه فن: پروانه را با کشیدن مستقیم به سمت بیرون (یا باز کردن گیره نگهدارنده) بدون خم کردن شافت خارج کنید.
۴. باز کردن پیچ‌های براکت: پیچ‌های اتصال پایه موتور فن قدیمی به شاسی یخچال را باز کرده و سیم‌های تغذیه را جدا نمایید.
۵. بستن موتور جدید: موتور فن آرکتیک را روی براکت پیچ کرده، پروانه را روی شافت ۳ سانتی‌متری جا بزنید و سیم‌کشی ۲۳۰ ولت را متصل کنید.
۶. بررسی چرخش آزاد: پروانه را با دست بچرخانید تا از عدم برخورد پره‌ها با لوله‌های کندانسور، کاسه آب و بدنه اطمینان حاصل کنید.
نکات خرید
- توجه به جهت چرخش (CW / راست‌گرد) بسیار مهم است؛ نصب پروانه‌ای با جهت معکوس باعث مکش هوا به جای دمش (یا بالعکس) شده و کارایی خنک‌کاری را به شدت کاهش می‌دهد.
- اگر پروانه فن قبلی دچار تاب‌برداشتگی یا ترک در قسمت نافی است، هم‌زمان با موتور فن نسبت به تعویض آن اقدام فرمایید تا از لرزش و صدای اضافی جلوگیری شود.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
- روش‌های مختلف ارسال با پست، تیپاکس و باربری؛
- ضمانت ترب؛
- پروانه کسب؛
- ضمانت مرجوعی طبق شرایط فروشگاه؛
- تنوع بالای قطعات؛
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
- پشتیبانی فعال قبل و بعد از خرید.
-
انواع فن یخچال
1. فن اواپراتور (فن سرمایش):
- وظیفه: گردش هوا در محفظه یخچال
- محل نصب: پشت پنل داخلی یخچال
- ویژگی‌ها:
- معمولاً 3 تا 6 پره دارد
- سرعت متغیر در مدل‌های جدید
- جنس پره‌ها از پلاستیک مقاوم یا فلزی
2. فن کندانسور (فن کمپرسور):
- وظیفه: خنک‌کردن کمپرسور و کندانسور
- محل نصب: پشت یخچال، نزدیک کمپرسور
- ویژگی‌ها:
- مقاوم در برابر دمای بالا
- معمولاً 5 تا 9 پره دارد
- جنس پره‌ها معمولاً فلزی
3. فن نوفراست (در مدل‌های بدون برفک):
- وظیفه: ذوب برفک‌های تشکیل شده
- محل نصب: نزدیک اواپراتور
- ویژگی‌ها:
- قدرت کمتر نسبت به فن‌های دیگر
- کارکرد دوره‌ای
سوال پر تکرار:
قیمت فن یخچال ایستاده چقدر است؟
قیمت موتور فن یخچال ایستاده چقدر است؟
پاسخ: به عوامل زیادی از جمله برند ، سیم پیچ، قدرت موتور و ... بستگی دارد
برای مشاهده تمام موتور فن ها اینجا کلیک کنید
محصولات مرتبط
- پروانه فن کندانسور یخچالی (پلاستیکی و فلزی)
- کاسه آب روی کمپرسور یخچال
- پایه لاستیکی لرزه‌گیر فن و موتور
- رله استارت و خازن کمپرسور یخچال
سوالات متداول (FAQ)

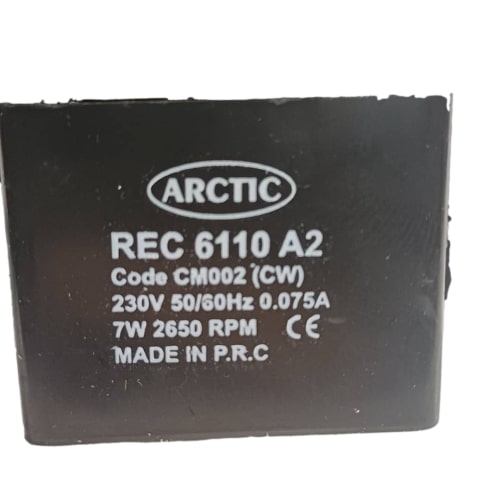

۱. مفهوم عبارت CW روی پلاک این موتور چیست؟
عبارت CW مخفف Clockwise (ساعت‌گرد) است؛ یعنی شافت موتور با نگاه از روبه‌رو به سمت راست (جهت عقربه‌های ساعت) می‌چرخد.
۲. تفاوت مدل هسته ضخیم با مدل‌های هسته باریک چیست؟
موتورهای هسته ضخیم توان خروجی بالاتر (۷ وات در برابر ۳ الی ۵ وات) و گشتاور راه‌اندازی بهتری دارند و هوادهی رادیاتور کندانسور را با راندمان بالاتری انجام می‌دهند.
۳. آیا این موتور برای یخچال‌هایی با فن ۱۲ ولت مناسب است؟
خیر؛ این موتور مخصوص برق متناوب ۲۳۰ ولت AC است و نمی‌تواند جایگزین فن‌های ۱۲ ولت یا ۲۴ ولت DC شود.
جمع‌بندی (CTA)
موتور فن کندانسور یخچال آرکتیک مدل REC 6110 A2 هسته ضخیم شافت ۳ سانتی‌متر (7W / 2650RPM)، راهکاری باکیفیت و قدرتمند برای خنک‌سازی بهینه موتورخانه و حفظ طول عمر کمپرسور یخچال شماست. هم‌اکنون می‌توانید این قطعه را با ضمانت تطبیق فیزیکی، مهلت بازگشت کالا و ارسال سریع از فروشگاه هوم پارتینو ثبت سفارش فرمایید.
