معرفی کوتاه

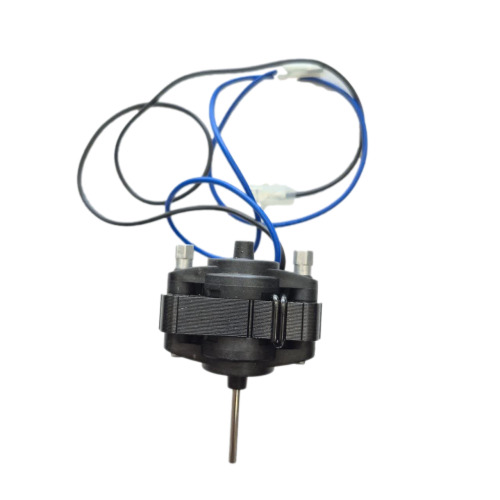

موتور فن ۲۲۰ ولت بکاتک مدل مهره‌دار (کد فنی FM02IN01)، یک موتور الکتریکی از نوع قطب چاکدار (Shaded Pole) با بازدهی بالا است که توسط شرکت معتبر Keli Motor (مدل YJ61-14A) تولید شده است. این موتور فن با ولتاژ ۲۲۰-۲۴۰ ولت و توان ۱۸ وات، مجهز به دو پیچ پایه‌دار مهره‌دار فلزی بر روی بدنه است که نصب و تثبیت آن را روی شاسی کندانسور یا براکت اواپراتور بسیار محکم و بدون لرزش می‌سازد. این قطعه به طور ویژه برای دستگاه‌های برند آریستون (Ariston)، ایندزیت (Indesit) و یخچال‌های مشابه با مشخصات فنی یکسان طراحی شده است.
کاربرد
- خنک‌سازی لوله‌های کندانسور یخچال و تخلیه گرمای مبرد به محیط بیرون
- استفاده به عنوان موتور فن اواپراتور (No Frost Fan Motor) در برخی مدل‌های آریستون و ایندزیت
- بهبود راندمان سیکل تبرید و کاهش فشار روی کمپرسور
- قطعه جایگزین اورجینال برای موتورهای سوخته، نیم‌سوز یا دارای صدای بلبرینگ و لقی شافت
توضیح فنی
موتور فن Keli Motor YJ61-14A بر پایه ساختار القایی قطب چاکدار (Shaded Pole) ساخته شده که به دلیل نداشتن کلید گریز از مرکز یا خازن راه‌انداز، استهلاک مکانیکی فوق‌العاده پایینی دارد. کلاس حرارتی B و استاندارد ایمنی Z.P مانع از آتش‌سوزی یا آسیب به مدار در صورت قفل شدن احتمالی شافت می‌شود. وجود مهره‌های فلزی فابریک بر روی دو پیچ نگهدارنده طولی استاتور، امکان رگلاژ دقیق و اتصال محکم به بدنه فن بدون نیاز به براکت‌های متفرقه را فراهم کرده و هرگونه لرزش ثانویه و نویز ارتعاشی را در حین کارکرد دفع می‌کند.
علائم خرابی احتمالی
- داغ شدن بیش از حد بدنه موتور یا کمپرسور: ناشی از از کار افتادن فن کندانسور و بالا رفتن فشار گاز.
- صدای زوزه، سوت یا لرزش ممتد: فرسودگی بوش‌های برنزی و لقی شافت در اثر کارکرد مداوم.
- عدم چرخش با وجود رسیدن برق ۲۲۰ ولت: سوختن سیم‌پیچ اصلی استاتور یا گیرپاژ شافت.
- بوی سوختگی یا پریدن فیوز برق منزل: اتصال کوتاه سیم‌پیچ موتور فن.
راهنمای تشخیص قبل خرید
- بررسی ولتاژ: دقت فرمایید که این موتور فن ۲۲۰ ولت (AC) است؛ هرگز نباید به جای فن‌های ۱۲ یا ۱۳ ولت DC نصب شود.
- بررسی پایه‌های مهره‌دار: به محل پیچ‌های اتصال موتور دقت کنید؛ فاصله مرکز تا مرکز پیچ‌ها و وجود مهره‌ها برای براکت دستگاه شما باید همخوانی داشته باشد.
- طول و قطر شافت: اندازه شافت بیرون‌آمده از قاب جلو را با قطعه قبلی خود مقایسه فرمایید تا پروانه به درستی روی آن بنشیند.
- تطبیق پارت نامبر: کدهای درج‌شده روی برچسب (
YJ61-14A یا FM02IN01 یا 93206) را با برچسب موتور معیوب بررسی نمایید.
باکس مشاوره رایگان
تردید در انتخاب مدل مهره‌دار یا پایه‌دار؟
موتور فن‌های کِلی و بکاتک در تیپ‌های مختلف با طول شافت و مدل‌های اتصال متفاوتی عرضه می‌شوند. برای اینکه از خرید خود مطمئن باشید، کافیست عکس پلاک موتور فن قدیمی و نحوه بسته شدن آن به شاسی را در پیام‌رسان‌ها برای کارشناسان هوم پارتینو ارسال نمایید تا سازگاری دقیق قطعه در کمترین زمان بررسی شود.
راهنمای نصب ایمن
- خطر برق‌گرفتگی: از آنجا که این قطعه با ولتاژ ۲۲۰ ولت کار می‌کند، پیش از هر اقدامی حتماً دوشاخه یخچال را از پریز بکشید.
- سرسیم‌های اتصال را بررسی کرده و در صورت فرسودگی، از وارنیش حرارتی یا چسب برق استاندارد برای عایق‌بندی کامل سیم‌های فاز و نول استفاده کنید.
- هنگام بستن مهره‌های نگهدارنده، آن‌ها را به صورت متوازن سفت کنید تا فشار یک‌طرفه به بوش‌های موتور وارد نشود.
- پروانه فن را روی شافت قرار داده و با دست بچرخانید؛ اطمینان حاصل کنید که پروانه کاملاً روان و بدون برخورد با دیواره یا لوله‌های مبرد می‌چرخد.
نکات خرید
- موتور فن‌های ۲۲۰ ولت نیازی به برد اینورتر برای کنترل دور ندارند و مستقیماً با برق شهری تغذیه می‌شوند؛ تطابق سیم‌بندی و ولتاژ ورودی بسیار حیاتی است.
- مدل مهره‌دار به دلیل داشتن پیچ‌های رزوه‌دار بلند در پشت، برای شاسی‌هایی طراحی شده که پیچ از پشت بسته و با مهره سفت می‌شود.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
- روش‌های مختلف ارسال با پست، تیپاکس و باربری؛
- ضمانت ترب؛
- پروانه کسب؛
- ضمانت مرجوعی طبق شرایط فروشگاه؛
- تنوع بالای قطعات؛
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
- پشتیبانی فعال قبل و بعد از خرید.
-
انواع فن یخچال
1. فن اواپراتور (فن سرمایش):
- وظیفه: گردش هوا در محفظه یخچال
- محل نصب: پشت پنل داخلی یخچال
- ویژگی‌ها:
- معمولاً 3 تا 6 پره دارد
- سرعت متغیر در مدل‌های جدید
- جنس پره‌ها از پلاستیک مقاوم یا فلزی
2. فن کندانسور (فن کمپرسور):
- وظیفه: خنک‌کردن کمپرسور و کندانسور
- محل نصب: پشت یخچال، نزدیک کمپرسور
- ویژگی‌ها:
- مقاوم در برابر دمای بالا
- معمولاً 5 تا 9 پره دارد
- جنس پره‌ها معمولاً فلزی
3. فن نوفراست (در مدل‌های بدون برفک):
- وظیفه: ذوب برفک‌های تشکیل شده
- محل نصب: نزدیک اواپراتور
- ویژگی‌ها:
- قدرت کمتر نسبت به فن‌های دیگر
- کارکرد دوره‌ای
سوال پر تکرار:
قیمت فن یخچال ایستاده چقدر است؟
قیمت موتور فن یخچال ایستاده چقدر است؟
پاسخ: به عوامل زیادی از جمله برند ، سیم پیچ، قدرت موتور و ... بستگی دارد
برای مشاهده تمام موتور فن ها اینجا کلیک کنید
محصولات و مقالات مرتبط
- پروانه فن کندانسور و اواپراتور متناسب با شافت موتور فن
- انواع لرزه‌گیرهای لاستیکی موتور فن
- رله و اورلود کمپرسور یخچال
- راهنمای عیب‌یابی: دلایل داغ شدن کندانسور و کار نکردن فن خنک‌کننده
سؤالات متداول (FAQ)
- آیا جهت فاز و نول در اتصال سیم‌های این موتور فن مهم است؟خیر؛ به دلیل اینکه موتور تک‌فاز AC با سیستم القایی قطب چاکدار است، جابه‌جایی فاز و نول در دو سیم مشکی و آبی تأثیری در جهت چرخش یا عملکرد موتور ندارد.
- آیا این موتور به جای مدل‌های بدون مهره قابل استفاده است؟اگر شاسی یخچال شما جای عبور این پیچ‌ها را داشته باشد بله، در غیر این صورت بهتر است مدل بدون مهره یا پایه‌بست استاندارد تهیه فرمایید.
جمع‌بندی و CTA
موتور فن ۲۲۰ ولت بکاتک مدل مهره‌دار (Keli Motor YJ61-14A) با کیفیت سیم‌پیچ استاندارد و توان ۱۸ وات، راه‌حلی مطمئن و کم‌صدا برای بازیابی گردش هوای بهینه در یخچال‌های آریستون، ایندزیت و سایر مدل‌های سازگار است. این قطعه را هم‌اکنون با ضمانت سلامت و ارسال سریع از فروشگاه تخصصی هوم پارتینو تهیه فرمایید.
