معرفی کوتاه

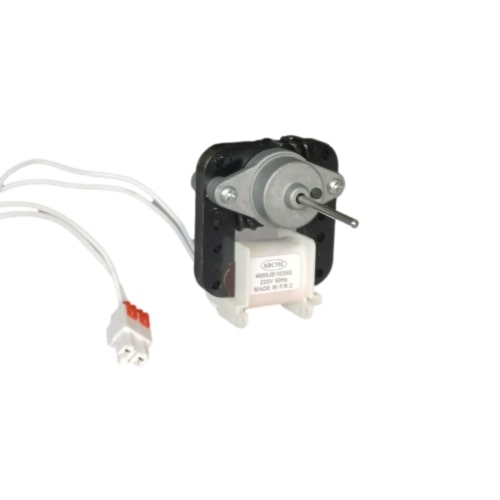

موتور فن کندانسور آرکتیک (ARCTIC) مدل 4680JB1035G، یک الکتروموتور القایی AC تک‌فاز درجه یک وارداتی است که به‌طور ویژه جهت گردش هوا و خنک‌سازی مدار کندانسور در یخچال و فریزرهای اسنوا (Snowa) و مدل‌های برودتی مشابه طراحی شده است. این موتور با تغذیه مستقیم 220V / 50Hz، بدنه مقاوم مجهز به براکت نگهدارنده مشکی، شفت استیل پولیش‌خورده و سیم‌کشی مجهز به سوکت فابریک ۲ پین با ضامن قفل‌شونده قرمز (Red Locking Tab) ارائه می‌شود. وظیفه بنیادین این قطعه، مکش هوای محیط و عبور پرفشار آن از روی فین‌های کندانسور جهت دفع گرمای مبرد فشرده‌شده و جلوگیری از داغ شدن غیرعادی کمپرسور دستگاه است.
کاربرد محصول
- خنک‌سازی کویل و لوله‌های کندانسور یخچال اسنوا: ایجاد جریان هوای پیوسته و متمرکز روی شبکه کندانسور تعبیه‌شده در محفظه پشت دستگاه.
- تسهیل فرایند تقطیر مبرد داغ: تسریع دفع حرارت گاز خروجی از لوله رفت کمپرسور (Discharge) و افزایش راندمان سیکل تبرید تراکمی.
- محافظت حرارتی از موتور (کمپرسور): کاهش دمای پوسته کمپرسور، جلوگیری از عمل کردن رله اورلود و ممانعت از سوختن زودهنگام سیم‌پیچ موتور یخچال.
- قطعه تعویضی فابریک: جایگزینی مستقیم با موتورهای فرسوده، نیم‌سوز، پرصدا یا سوخته در انواع یخچال‌فریزرهای اسنوا با پارت نامبر 4680JB1035G.
توضیح فنی
الکتروموتور فن کندانسور ARCTIC 4680JB1035G از مکانیزم القایی قطب‌چاکدار (Shaded-Pole) بهره می‌برد. این ساختار بدون نیاز به خازن راه‌انداز خارجی، با ایجاد اختلاف فاز مغناطیسی ناشی از حلقه‌های مسی متصل به قطب‌های استاتور، گشتاور راه‌اندازی لازم را با بالاترین قابلیت اطمینان مکانیکی تولید می‌کند. عدم استفاده از کلید گریز از مرکز یا قطعات الکترونیکی حساس درون موتور، دوام آن را در شرایط کاری پرحرارت و مستعد گردوغبار موتورخانه یخچال به‌شدت افزایش داده است.

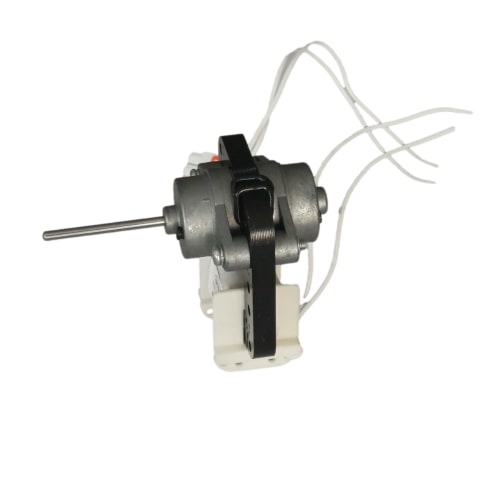

شفت استیل ضدزنگ این موتور روی یاتاقان‌ها و بوش‌های خودتنظیم سوار شده است که لرزش‌های شعاعی و محوری را هنگام چرخش پروانه به حداقل می‌رساند. بوبین سیم‌پیچ با پوشش عایقی مستحکم سفید در برابر افزایش دمای ناشی از کارکرد مداوم ایزوله شده است. نقطه قوت این مدل، دسته سیم خروجی با سوکت فابریک ۲ پین مجهز به پین قفل‌کننده قرمز است؛ این کانکتور اتصال مطمئن را بدون افت ولتاژ، شل شدن در اثر لرزش یا نیاز به تغییر در سیم‌کشی مادر یخچال اسنوا فراهم می‌آورد.
علائم خرابی احتمالی
- داغ شدن شدید و غیرطبیعی بدنه کمپرسور یخچال اسنوا: به دلیل عدم وزش باد روی کندانسور و مسدود ماندن حرارت در محفظه زیرین.
- قطع و وصل متوالی کمپرسور با صدای تیک اورلود: کمپرسور برای چند ثانیه روشن شده و بلافاصله به دلیل داغی بیش از حد خاموش می‌شود.
- افت شدید برودت در کابین یخچال و فریزر: عدم تبدیل مناسب گاز مبرد به مایع در کندانسور، راندمان سرمادهی را تقریباً به صفر می‌رساند.
- شنیده شدن صدای سوت، جیرجیر، زوزه یا ارتعاش بدنه: فرسودگی بوش‌های برنجی، لقی شفت یا خشک شدن روانکاری روتور.
- عدم چرخش پروانه فن علی‌رغم برق‌دار بودن مدار: سوختگی سیم‌پیچ، قطع ارتباط داخلی یا گریپاژ مکانیکی روتور.
راهنمای تشخیص قبل از خرید

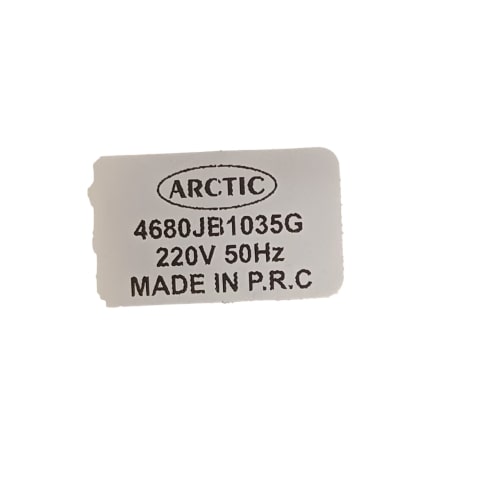

۱. تطبیق پارت نامبر و ولتاژ: بررسی کنید که کد فنی موتور فن معیوب دستگاه شما 4680JB1035G یا معادل آن بوده و ولتاژ تغذیه حتماً 220V AC باشد.
۲. بررسی نوع سوکت: تطابق سوکت ۲ پین فابریک با ضامن قرمز را با سوکت سیم‌کشی پشت یخچال اسنوا کنترل نمایید.
۳. کنترل قطر و طول شفت: مطمئن شوید پروانه فن فابریک به‌صورت محکم و بدون لقی روی شفت استیل این موتور قرار می‌گیرد.
۴. تفکیک فن کندانسور از فن اواپراتور: توجه داشته باشید که فن‌های اواپراتور داخل کابین اغلب از نوع ولتاژ پایین (DC) هستند؛ در حالی که این فن، موتور AC ولتاژ برق شهر (220V) مخصوص کندانسور است.
باکس مشاوره رایگان
برای اطمینان از سازگاری این موتور با مدل دقیق یخچال اسنوای خود نیاز به راهنمایی دارید؟
کافی است عکس برچسب موتور فن قبلی، تصویر پلاک مشخصات یخچال اسنوا و نمای سوکت دستگاه را برای کارشناسان «هوم پارتینو» ارسال فرمایید تا تطابق فنی و ابعادی قطعه به‌صورت کاملاً رایگان بررسی شود.
راهنمای نصب ایمن
۱. قطع کامل منبع تغذیه برق: دوشاخه یخچال اسنوا را پیش از هر اقدامی از پریز برق جدا کنید (خطر برق‌گرفتگی ۲۲۰ ولت).
۲. باز کردن درپوش پشتی محفظه کمپرسور: پیچ‌های قاب محافظ توری یا پلاستیکی پشت یخچال را باز کرده و آن را کنار بگذارید.
۳. **گردامن قرمز سوکت برق را آزاد کرده، کانکتور را جدا نمایید؛ سپس پروانه را با احتیاط از روی فین‌های کندانسور را پاکسازی کنید.
۴. جداسازی فن معیوب: ضامن قرمز سوکت برق را آزاد کرده، کانکتور را جدا نمایید؛ سپس پروانه را با احتیاط از شفت کشیده و پیچ‌های براکت موتور را باز کنید.
۵. مونتاژ موتور فن آرکتیک: موتور جدید را روی پایه براکت سوار کرده، پیچ‌ها را محکم کنید و پروانه فن را روی شفت جا بزنید. با دست پروانه را بچرخانید تا از عدم برخورد پره‌ها با لوله‌ها مطمئن شوید.
۶. اتصال کانکتور ضامن‌دار: سوکت ۲ پین را جا بزنید تا صدای کلیک قفل شدن ضامن قرمز شنیده شود؛ سیم را از مجاورت لوله‌های داغ دیسشارژ مهار کنید.
۷. تست عملکرد: محافظ را بسته، برق را وصل کرده و از گردش روان، جهت صحیح پرتاب باد و بی‌صدایی فن اطمینان حاصل نمایید.
نکات خرید
- اصالت برند ARCTIC: کیفیت بالای هسته مغناطیسی و دوام بوبین سیم‌پیچ در برابر حرارت مداوم محفظه موتورخانه.
- تطابق صددرصدی کد 4680JB1035G: طراحی شده با ابعاد استاندارد برای نصب بی‌دردسر روی پایه‌های یخچال‌های اسنوا.
- مجهز بودن به سوکت ضامن‌دار فابریک: عدم نیاز به لخت کردن سیم، چسب برق یا دستکاری سیستم سیم‌کشی اصلی دستگاه.
- کارکرد تحت فرکانس استاندارد شبکه ایران (50Hz): راندمان کامل حرارتی و گشتاور استاندارد بدون بالا رفتن دمای سیم‌پیچ.
- تهیه از تامین‌کننده معتبر: تضمین سلامت قطعه، تست فیزیکی و ارسال سریع از فروشگاه تخصصی قطعات یدکی.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
- روش‌های مختلف ارسال با پست، تیپاکس و باربری؛
- ضمانت ترب؛
- پروانه کسب؛
- ضمانت مرجوعی طبق شرایط فروشگاه؛
- تنوع بالای قطعات؛
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
- پشتیبانی فعال قبل و بعد از خرید.
-
انواع فن یخچال
1. فن اواپراتور (فن سرمایش):
- وظیفه: گردش هوا در محفظه یخچال
- محل نصب: پشت پنل داخلی یخچال
- ویژگی‌ها:
- معمولاً 3 تا 6 پره دارد
- سرعت متغیر در مدل‌های جدید
- جنس پره‌ها از پلاستیک مقاوم یا فلزی
2. فن کندانسور (فن کمپرسور):
- وظیفه: خنک‌کردن کمپرسور و کندانسور
- محل نصب: پشت یخچال، نزدیک کمپرسور
- ویژگی‌ها:
- مقاوم در برابر دمای بالا
- معمولاً 5 تا 9 پره دارد
- جنس پره‌ها معمولاً فلزی
فن نوفراست (در مدل‌های بدون برفک):
- وظیفه: ذوب برفک‌های تشکیل شده
- محل نصب: نزدیک اواپراتور
- ویژگی‌ها:
- قدرت کمتر نسبت به فن‌های دیگر
- کارکرد دوره‌ای
سوال پر تکرار:
قیمت فن یخچال ایستاده چقدر است؟
قیمت موتور فن یخچال ایستاده چقدر است؟
پاسخ: به عوامل زیادی از جمله برند ، سیم پیچ، قدرت موتور و ... بستگی دارد
برای مشاهده تمام موتور فن ها اینجا کلیک کنید
محصولات و مقالات مرتبط
محصولات و مقالات مرتبط
- پروانه فن کندانسور یخچال اسنوا
- رله استارت و اورلود کمپرسور یخچال اسنوا
- خازن دائم‌کار کمپرسور یخچال
- سنسور دمای محیطی و اواپراتور یخچال اسنوا
- مقاله تخصصی: «علت داغ شدن بدنه و کمپرسور یخچال اسنوا؛ راهنمای جامع تست و تعویض فن کندانسور»
سوالات متداول (FAQ)
آیا این فن برای تمام مدل‌های یخچال اسنوا مناسب است؟
این فن برای مدل‌هایی از یخچال و فریزرهای اسنوا که دارای فن کندانسور ۲۲۰ ولت AC با پارت نامبر 4680JB1035G یا فریم مشابه هستند کاربرد دارد. برای مدل‌های با فن DC باید مدل متناسب انتخاب شود. جهت اطمینان، عکس قطعه خود را ارسال کنید.
تفاوت سوکت ضامن‌دار قرمز با سوکت‌های معمولی چیست؟
ضامن قرمز تعبیه‌شده روی سوکت این موتور از شل شدن یا جدا شدن ناگهانی کانکتور بر اثر ارتعاشات مداوم کمپرسور جلوگیری کرده و اتصالی کاملاً ایمن و استاندارد را تضمین می‌کند.
کار نکردن فن کندانسور چه آسیبی به یخچال اسنوا می‌زند؟
توقف فن مانع از تخلیه گرمای گاز مبرد شده، فشار و حرارت کمپرسور را به‌شدت بالا می‌برد، باعث قطع مکرر اورلود، افت کامل سرمایش و در نهایت سوختن سیم‌پیچ کمپرسور می‌شود.
آیا جهت چرخش این موتور با پروانه استاندارد سازگار است؟
بله؛ موتور 4680JB1035G با جهت چرخش استاندارد طراحی شده و پس از نصب پروانه فابریک، جریان هوا را از روی لوله‌های کندانسور مکش یا دمش می‌کند.
جمع‌بندی و ثبت سفارش
موتور فن کندانسور یخچال اسنوا برند آرکتیک (ARCTIC) مدل 4680JB1035G با ولتاژ کاری ۲۲۰ ولت، شفت استیل بادوام، دسته سیم فابریک دارای سوکت قفل‌دار قرمز و استاندارد ساخت درجه یک، بهترین انتخاب برای تضمین طول عمر کمپرسور و بازیابی سرمایش پرقدرت یخچال شماست. برای خرید این قطعه با ضمانت اصالت یا دریافت مشاوره فنی پیش از خرید، همین حالا سفارش خود را در «هوم پارتینو» ثبت کنید.
