معرفی کوتاه

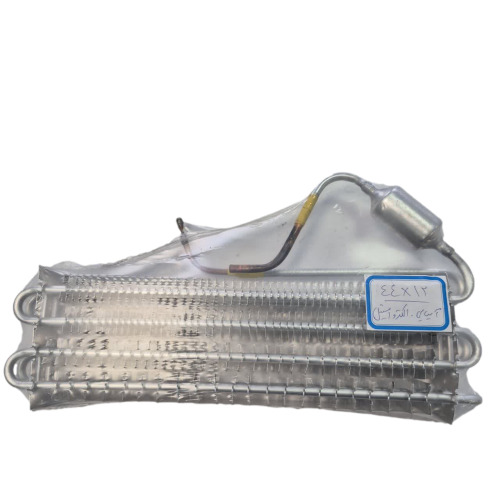

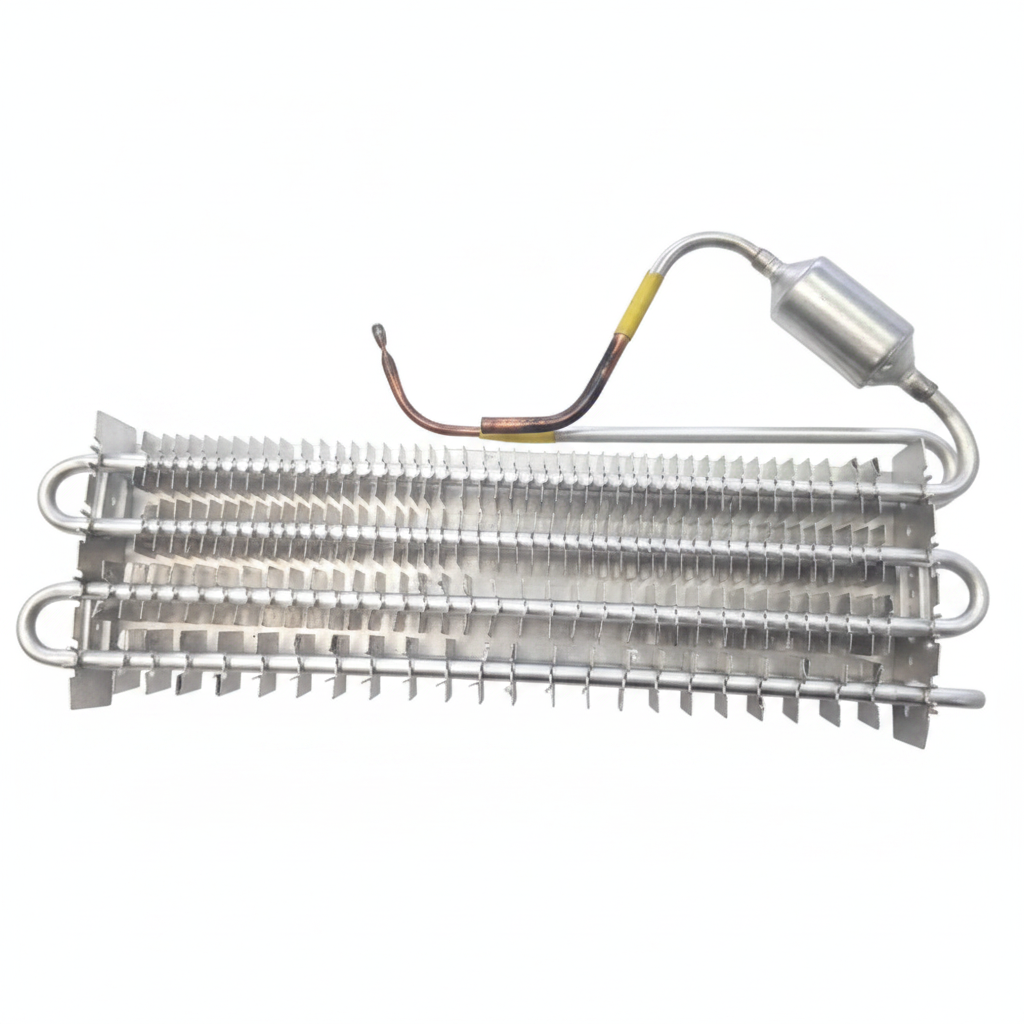

اواپراتور یخچال الکترواستیل با ابعاد ۱۲ در ۴۴ سانتیمتر یکی از قطعات اصلی مدار سرمایش است که وظیفه جذب گرمای داخل کابین و انتقال سرما به فضای یخچال یا فریزر را بر عهده دارد.
این محصول بهصورت کویل سرمایشی طراحی شده و مطابق تصویر، به درایر یا فیلتر رطوبتگیر مجهز است. وجود درایر در مجموعه اواپراتور اهمیت زیادی دارد؛ زیرا از ورود رطوبت و ذرات آلاینده به مسیر لولهکشی مدار تبرید جلوگیری میکند.
اطلاعاتی مانند ضخامت دقیق، نوع مبرد، ظرفیت سرمایشی، پارتنامبر و مدلهای دقیق سازگار، از تصاویر موجود قابل تأیید نیستند و باید پیش از خرید با نمونه اصلی دستگاه تطبیق داده شوند.
کاربرد اواپراتور یخچال الکترواستیل
اواپراتور در چرخه تبرید یخچال، محل تبخیر مبرد و جذب گرمای داخل کابین است. مبرد پس از عبور از لوله مویی یا قطعه انبساط، وارد اواپراتور شده و با کاهش فشار، گرمای محیط اطراف را جذب میکند.
این قطعه برای موارد زیر کاربرد دارد:
- ایجاد سرمایش در کابین یخچال؛
- جذب گرمای هوای داخل دستگاه؛
- انتقال سرما از طریق سطح کویل؛
- کمک به گردش هوای سرد در مدلهای فندار؛
- جایگزینی اواپراتور آسیبدیده یا نشتیدار؛
- بازسازی مدار سرمایش یخچالهای الکترواستیل در صورت تطابق کامل قطعه.
توضیح فنی
اواپراتور یخچال یک مبدل حرارتی است که مبرد کمفشار درون لولههای آن جریان پیدا میکند. مبرد هنگام تبخیر، گرمای داخل کابین را جذب میکند و باعث کاهش دمای یخچال میشود.
در این محصول، وجود درایر یا فیلتر رطوبتگیر اهمیت ویژهای دارد. درایر وظایف زیر را بر عهده دارد:
- جذب رطوبت موجود در مدار تبرید؛
- جلوگیری از تشکیل یخ و گرفتگی در مسیر لوله مویی؛
- جذب ذرات و آلودگیهای احتمالی مدار؛
- محافظت از کمپرسور و سایر اجزای سیستم سرمایش؛
- کمک به عملکرد پایدار مدار پس از تعمیر.
هنگام تعویض اواپراتور، فقط نصب مکانیکی قطعه کافی نیست. اتصال صحیح لولهها، جوشکاری یا لحیمکاری اصولی، تست نشتی، وکیوم مدار و شارژ صحیح مبرد نیز باید انجام شود.
علائم خرابی احتمالی اواپراتور
خرابی یا نشتی اواپراتور ممکن است با نشانههای زیر همراه باشد:
- کاهش محسوس سرمایش یخچال؛
- سردنشدن مناسب فریزر یا کابین؛
- کارکرد مداوم کمپرسور؛
- برگشتن مکرر مشکل سرمایش پس از شارژ گاز؛
- مشاهده آثار روغنی روی لولهها یا محل اتصالات؛
- یخزدگی ناقص یا نامتوازن روی کویل؛
- ایجاد سرمایش فقط در بخشی از اواپراتور؛
- کاهش فشار مدار تبرید؛
- گرمشدن غیرعادی کمپرسور در اثر کارکرد طولانی؛
- افزایش تدریجی دمای داخل کابین.
توجه مهم
علائم بالا بهتنهایی خرابی اواپراتور را ثابت نمیکنند. خرابی کمپرسور، گرفتگی لوله مویی، ایراد در فن، مشکل سیستم دیفراست، خرابی سنسور یا نشتی از بخش دیگری از مدار نیز میتواند علائم مشابه ایجاد کند.
تشخیص قطعی باید با بررسی فنی، تست فشار، تست نشتی و اندازهگیریهای تخصصی مدار تبرید انجام شود.
راهنمای تشخیص و تطبیق قبل از خرید
پیش از ثبت سفارش، موارد زیر را بررسی کنید:
- ابعاد اواپراتور قدیمی را اندازهگیری کنید.
- بررسی کنید ابعاد نمونه قبلی با اندازه ۱۲×۴۴ سانتیمتر مطابقت داشته باشد.
- محل ورودی و خروجی لولهها را با محصول جدید مقایسه کنید.
- محل قرارگیری درایر و جهت اتصال آن را بررسی نمایید.
- تعداد مسیرهای لولهکشی و فرم کلی کویل را تطبیق دهید.
- محل نصب فن، سنسور، المنت و عایقکاری را بررسی کنید.
- مدل کامل یخچال الکترواستیل را از روی پلاک دستگاه یادداشت کنید.
- عکس اواپراتور قدیمی و محل نصب را با تصاویر محصول مقایسه کنید.
- از تعمیرکار بخواهید علت اصلی خرابی را پیش از تعویض مشخص کند.
هشدار درباره تطبیق فنی
دو اواپراتور ممکن است از نظر طول و عرض شبیه یکدیگر باشند، اما به دلیل تفاوت در مسیر لولهها، محل اتصالات، ظرفیت سرمایشی یا جای درایر، قابل جایگزینی نباشند.
مشاوره رایگان:
- عکس کامل اواپراتور قدیمی؛
- عکس نزدیک از ورودی و خروجی لولهها؛
- عکس درایر و محل اتصال آن؛
- مدل کامل یخچال از روی پلاک دستگاه؛
- ابعاد دقیق نمونه قبلی؛
- عکس محل نصب اواپراتور داخل کابین؛
- توضیح علائم خرابی دستگاه.
کارشناسان هوم پارتینو با بررسی این اطلاعات، در انتخاب قطعه مناسب راهنمایی خواهند کرد.
راهنمای نصب ایمن
تعویض اواپراتور یک کار تخصصی در حوزه تعمیرات مدار تبرید است و بهتر است توسط تعمیرکار مجرب انجام شود.
مراحل کلی نصب شامل موارد زیر است:
- دستگاه را از برق جدا کنید.
- قطعات داخلی و پوششهای مزاحم را باز کنید.
- مبرد مدار را با تجهیزات مناسب جمعآوری یا تخلیه کنید.
- اواپراتور قدیمی را از مسیر لولهکشی جدا نمایید.
- اواپراتور جدید را بدون فشار به کویل و پرهها در محل نصب قرار دهید.
- ورودی و خروجی لولهها را مطابق مسیر اصلی متصل کنید.
- در صورت نیاز، درایر جدید و مناسب نصب کنید.
- تمام اتصالات را بهصورت اصولی لحیمکاری یا جوشکاری کنید.
- مدار را با تجهیزات مناسب از نظر نشتی بررسی نمایید.
- مدار تبرید را بهطور کامل وکیوم کنید.
- مبرد مناسب را طبق مشخصات دستگاه شارژ کنید.
- عملکرد سرمایش، میزان یخزدگی و بازگشت گاز را بررسی نمایید.
هشدار ایمنی
بازکردن مدار تبرید بدون ابزار و دانش تخصصی میتواند باعث خروج مبرد، ورود رطوبت به سیستم، آسیب به کمپرسور یا ایجاد خطر هنگام حرارتدهی و لحیمکاری شود.
نکات مهم هنگام خرید
- ابعاد محصول ۱۲×۴۴ سانتیمتر است.
- این اواپراتور مطابق اطلاعات موجود، مجهز به درایر است.
- تطبیق ابعاد بهتنهایی برای انتخاب قطعه کافی نیست.
- محل ورودی و خروجی لولهها باید با نمونه اصلی یکسان یا قابل نصب اصولی باشد.
- در صورت وجود نشتی، علت نشتی و وضعیت سایر بخشهای مدار نیز باید بررسی شود.
- شارژ مجدد گاز بدون رفع نشتی، راهحل دائمی نیست.
- هنگام تعویض اواپراتور، وضعیت لوله مویی، کمپرسور و فیلتر درایر را نیز بررسی کنید.
- تصاویر محصول ممکن است فقط مشخصات ظاهری قطعه را نمایش دهند.
- تطبیق مدل فنی دستگاه پیش از خرید الزامی است.
- برای جلوگیری از خرید اشتباه، عکس قطعه و مدل یخچال را برای پشتیبانی ارسال کنید.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
- روشهای مختلف ارسال با پست، تیپاکس و باربری؛
- ضمانت ترب؛
- پروانه کسب؛
- ضمانت مرجوعی طبق شرایط فروشگاه؛
- تنوع بالای قطعات؛
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
- پشتیبانی فعال قبل و بعد از خرید.
انواع اواپراتور یخچال
بهطور کلی اواپراتورها دو نوع اصلی دارند:
-
اواپراتور صفحهای (Plate Evaporator)
- معمولاً در یخچال فریزرهای قدیمی برفکدار استفاده میشود.
- جنس: آلومینیوم یا مس.
-
اواپراتور لولهای یا سیمپیچی (Fin and Tube Evaporator)
- در مدلهای جدید نوفراست استفاده میشود.
- لولههای مسی با فینهای آلومینیومی برای انتقال بهتر حرارت.
-
اواپراتور صفحه سرد کننده پنهان (Hidden Plate)
- پشت دیواره داخلی یخچال قرار دارد، استفاده شده در برخی مدلهای کممصرف.
علت یخ زدن اواپراتور یخچال
یخزدگی بیش از حد اواپراتور میتواند باعث مسدود شدن کانال گردش هوا و کاهش سرمایش شود. دلایل رایج:
- خرابی سیستم دیفراست یا تایمر یخزدایی
- سنسور دیفراست یا ترموفیوز خراب
- رطوبت زیاد داخل یخچال به دلیل باز و بسته شدن مکرر درب
- نشت گاز مبرد و سرمای بیش از حد موضعی
- تنظیم بسیار پایین دمای ترموستات
علائم خرابی اواپراتور یخچال
- سرد نکردن یا سرمای ضعیف با وجود روشن بودن کمپرسور
- نشت یا سوراخ شدن و ایجاد بوی گاز مبرد
- یخزدگی غیرمعمول یا برفک ضخیم روی اواپراتور
- صدای غیرعادی از محل اواپراتور
- رطوبت یا چکه آب از دیوارهها
محصولات و مقالات مرتبط
قطعات مرتبط
- فیلتر درایر یخچال؛
- لوله مویی یخچال؛
- کمپرسور یخچال؛
- فن اواپراتور؛
- المنت دیفراست؛
- سنسور دیفراست؛
- ترموفیوز؛
- برد الکترونیکی یخچال؛
- عایق لولههای مدار تبرید.
مقالات مرتبط
- علت سردنشدن یخچال الکترواستیل؛
- علت یخزدگی ناقص اواپراتور؛
- نشانههای کمبود گاز یخچال؛
- تفاوت خرابی اواپراتور و گرفتگی لوله مویی؛
- آموزش تشخیص نشتی مدار تبرید؛
- چرا کمپرسور یخچال یکسره کار میکند؟؛
- مراحل اصولی تعویض اواپراتور یخچال.
سوالات متداول
ابعاد اواپراتور یخچال الکترواستیل چقدر است؟
ابعاد اعلامشده این محصول ۱۲ در ۴۴ سانتیمتر است.
آیا این قطعه برای تمام یخچالهای الکترواستیل مناسب است؟
خیر. سازگاری قطعه به مدل دقیق دستگاه، ابعاد، مسیر لولهکشی، محل اتصالات و طراحی مدار سرمایش بستگی دارد.
آیا این اواپراتور درایر دارد؟
بله، مطابق اطلاعات محصول و تصویر موجود، این مجموعه به درایر یا فیلتر رطوبتگیر مجهز است.
آیا میتوان فقط بر اساس ابعاد، اواپراتور را خریداری کرد؟
خیر. علاوه بر ابعاد، محل ورود و خروج لولهها، محل نصب درایر و فرم کلی کویل باید بررسی شود.
آیا افت سرمایش همیشه به معنی خرابی اواپراتور است؟
خیر. کمبود گاز، نشتی در بخشهای دیگر، گرفتگی لوله مویی، خرابی کمپرسور، فن یا سیستم دیفراست نیز میتواند چنین مشکلی ایجاد کند.
آیا نصب اواپراتور نیاز به شارژ گاز دارد؟
اگر مدار تبرید باز شود، معمولاً نیاز به تست نشتی، وکیوم و شارژ مجدد مبرد وجود دارد.
آیا تصاویر محصول برای تشخیص سازگاری کافی هستند؟
خیر. تصاویر ممکن است فقط مشخصات ظاهری را نشان دهند. بررسی مدل کامل یخچال و تطبیق فنی قطعه الزامی است.
برای انتخاب دقیق این اواپراتور چه اطلاعاتی ارسال کنیم؟
عکس اواپراتور قدیمی، مدل کامل یخچال، ابعاد نمونه قبلی و تصاویر محل اتصالات را برای پشتیبانی هوم پارتینو ارسال کنید.
جمعبندی و دعوت به خرید
اواپراتور یخچال الکترواستیل با ابعاد ۱۲×۴۴ سانتیمتر و مجهز به درایر، یکی از قطعات مهم مدار سرمایش است که برای جذب گرمای داخل کابین و ایجاد سرمایش استفاده میشود.
به دلیل تفاوت مدلهای مختلف یخچال الکترواستیل، پیش از خرید حتماً ابعاد، فرم کویل، محل اتصال لولهها و جای درایر را با نمونه اصلی تطبیق دهید. تصاویر محصول ممکن است فقط ویژگیهای ظاهری را نمایش دهند و برای تأیید سازگاری فنی کافی نباشند.
برای دریافت مشاوره رایگان، عکس قطعه قدیمی و مدل کامل دستگاه را برای پشتیبانی هوم پارتینو ارسال کنید.
